Арочный, двухскатный, односкатный навес из профнастила, поликарбоната, металлочерепицы, обзор конструкций, особенности строительства арочных навесов, односкатных, двухскатных

Для возведения навесов на придомовой территории используются постройки разных типов. Это односкатные, зависимые, независимые приставные и отдельностоящие, двускатные, арочные и каскадные.

Содержание:

• Виды конструкций навесов и особенности их строительства
  • Независимые односкатные навесы
  • Приставные односкатные навесы возле дома
  • Отдельностоящие односкатные навесы
  • Двускатные навесы
  • Арочные и каскадные навесы
  • Сложности в строительстве разных навесов

Сегодня мы рассмотрим их все, с точки зрения характера конструкций и предпочтительности их применения. Также немного коснемся особенностей строительства, которые обязательно нужно учитывать во время проектирования.

Виды конструкций навесов и особенности их строительства

Жестких ограничений по сфере использования построек того или иного типа не существует, однако с точки зрения удобства эксплуатации характер конструкций навесов учитывать необходимо.

Независимые односкатные навесы

Односкатные навесы независимой конструкции называются так потому, что крепятся только к стене здания, а стоек для опоры здесь не делается. Каркас собирается из отдельных ферм треугольной формы. Делаться они могут из дерева, металлического уголка или профильной трубы. Между собой элементы скрепляются сваркой или метизами. Стык кровельного материала со стеной обязательно закрывается специальной «юбкой», которая предотвращает попадание воды в щели.

Чаще всего такие односкатные навесы из профнастила или поликарбоната применяются для монтажа над окнами или крылечками – то есть там, где требуется небольшой вылет козырька, до 1 метра. Это связано с тем, что большая длина козырька значительно утяжеляет сооружение, одностороннего крепления будет мало. Укрытия с вылетом более метра требуют дополнительных опор, а это уже будет зависимая конструкция.

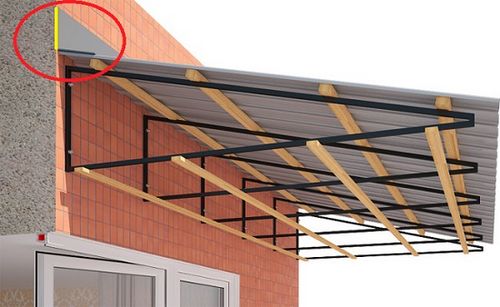

Односкатные козырьки лучше делать над крыльцом или балконом

Приставные односкатные навесы возле дома

Следующий тип укрытий по виду похож на тот, что был описан выше, однако конструктивные отличия здесь значительные:

• Конструкция ферм. При строительстве козырька из поликарбоната над крыльцом надо помнить, что фермы должны иметь раскосные решетки между боковыми сторонами. Так увеличивается их жесткость.
• Привязка к зданию осуществляется не только за счет прикручивания короткой стороны. Тут обязателен монтаж опорной балки, на которую будет опираться нижний край фермы. Балка может быть сделана из дерева или металлического профиля прямоугольного сечения.
• Передняя сторона односкатного приставного сооружения всегда опирается на стойки, количество которых напрямую зависит от ширины односкатного навеса и качества материала, из которого он построен. Для металлического профиля чаще достаточно по одной опоре на каждые 3 метра. Для деревянных построек надо делать опоры не реже, чем через 2 метра.

Обратите внимание: приставные односкатные навесы из поликарбоната могут использоваться для многих целей. Укрытие для зон отдыха, скамеек, автомобилей, крылец и т. д. Не подойдут они только для мангалов и барбекю — это оборудование не желательно располагать непосредственно под стенами зданий.

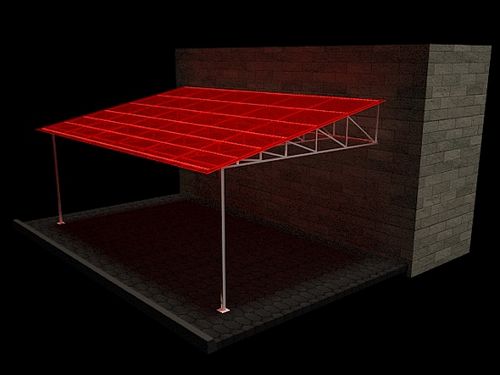

Чертежи навесов из поликарбоната с односкатной крышей можно сделать в специальной программе

Отдельностоящие односкатные навесы

Такие односкатные укрытия не требуют привязки к зданию, они могут строиться в любом месте придомовой территории. Каркас кровли опирается на 4-6-8-10 стоек – их количество зависит от площади постройки, материала из которого сделана она сама и ее кровля. Любой односкатный навес, своими руками собранный на придомовом участке, может быть с фермами, как на схеме ниже или со стропилами в одну балку каждая, если это постройка скандинавского типа.

Такая постройка подойдет везде, где есть нужда в большой высоте «потолка» и не требуется боковой защиты, или ее наличие не критично. Это зоны отдыха, автомобильные парковки, пространство перед гаражами и места для игр детей. Также небольшие односкатные тенты устанавливаются над скамейками.

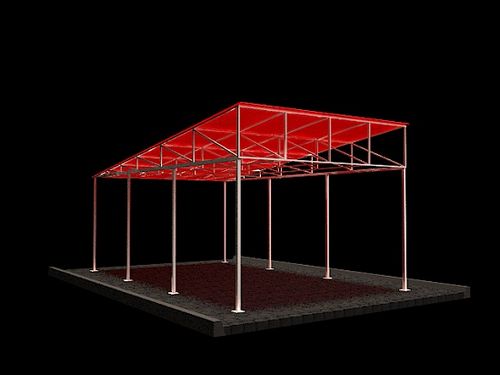

Делаем односкатный навес из металлопрофиля своими руками: чертежи выполнить совсем не сложно

Двускатные навесы

Двускатные навесы, так же, как и односкатные отдельностоящие, собираются из треугольных ферм и какого-то количества опорных балок. Только фермы здесь равнобедренные, одинаково скошенные на две стороны. Такая конструкция дает лучшую, по сравнению с односкатной, защиту от осадков. Кроме того, она более устойчива к ветровым нагрузкам.

Двускатные постройки применяются там же, где и односкатные отдельностоящие. Также это отличный вариант для дровников, грилей, мангалов и печей барбекю. Иногда они могут устанавливаться над бассейнами, но тут уже сооружение будет более приземистым, в высоту до 2 метров, против более чем 2,5 для автомобильных стоянок.

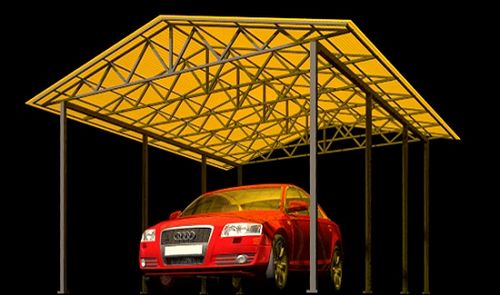

Двускатное укрытие для авто

Арочные и каскадные навесы

Как понятно из названия, арочные укрытия отличаются от односкатных и двускатных геометрией ферм. Последние делаются полукруглыми, в виде арок. По понятным причинам собираться они могут только из металлоконструкций. А в остальном принцип конструкции похож: опорные столбы + фермы с раскосными решетками между боковых дуг. Такие навесы очень устойчивы к ветровым нагрузкам, а снег на них задерживается не сильно.

К сведению: полукруглый навес из поликарбоната — самый универсальный из всех описанных в статье. Арочные сооружения устанавливаются над стоянками, мангалами, зонами отдыха, бассейнами, крылечками и т. д.

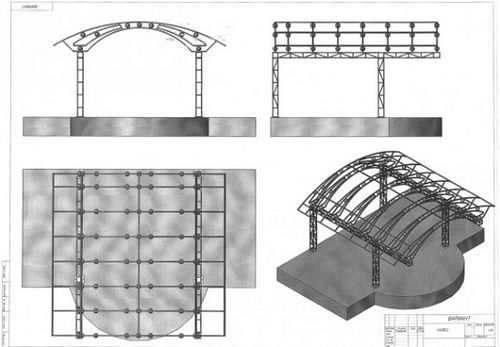

Как сделать арочные навесы из поликарбоната своими руками: в качестве строительного материала используется металлопрофиль

Каскадный вид навесов — это разновидность арочных, а точнее, комплекс из нескольких конструкций арочного типа. Это может быть 2 – 5 модулей, расположенных один над другим, со связкой по кровельному материалу или только по каркасу. Собираются из металлопрофиля или делаются их кованного металла. Используются обычно для монтажа над лестницами высоких крылец. Редко – над стоянками, но каскад в этом случае идет в стороны: самый высокий модуль – центральный, а по бокам два более низких.

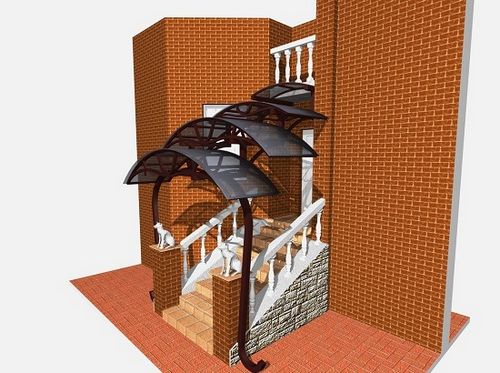

Каскадное сооружение

Сложности в строительстве разных навесов

Начнем с односкатных приставных построек:

• Расчет вылета. Излишняя ширина даст ненужное увеличение веса, а недостаточная не позволит сооружению в полной мере выполнять свои функции.
• Расчет угла наклона. Слишком большой угол не позволит осуществить монтаж на нужной высоте, а слишком маленький создаст проблемы с накопление снега на поверхности.
• Выбор кровельного материала. Если это козырек над балконом или окном, то тут критичен уровень шума от дождя.

Все эти пункты кроме последнего верны и для отдельностоящих односкатных навесов.

Обратите внимание: строительство навеса с односкатной крышей надо производить с учетом направления ветра. Нельзя, чтобы высокая часть смотрела в сторону, откуда часто дует. В этом случае всегда будет риск, что кровля постройки будет деформирована или сильно повреждена сильным порывом.

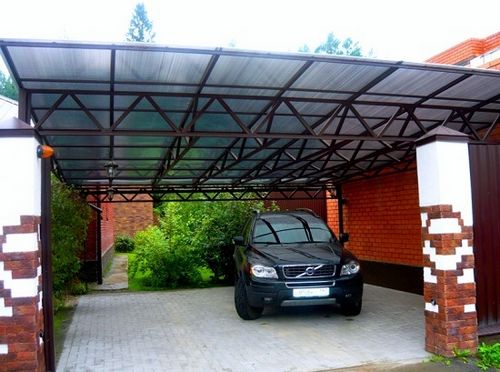

Односкатный навес: фото постройки 3х5 метров

Двускатные постройки требовательны к проектированию, особенно те из них, которые обладают большими размерами. Тут придется тщательно рассчитать ветровые и снеговые нагрузки. Также очень важно правильно провести проектирование стропильных ферм и соотнести их вес с нагрузкой, которую могут выдержать опорные столбы. Это же касается арочных и каскадных сооружений.

Арочный навес из поликарбоната: фото крытой стоянки для авто
