Смесительный узел для теплого пола своими руками, основная группа подмеса

Система теплых полов уже перестала быть неизвестной диковинкой. Люди устанавливают системы обогрева пола если не на весь дом, то в самые важные комнаты точно. Пока что теплые полы не могут быть основным источником отопления, поэтому используются в паре с ними используются иные приборы отопления, такие как радиаторы, электрические котлы и пр. Теплые полы являются представителями низкотемпературных отопительных систем, а те же радиаторы относятся к высокотемпературным. Можно установить смесительный узел для теплого пола своими руками, но в процессе нужно все делать внимательно, чтобы не допустить выхода техники из строя.

Содержание:

Смесительный узел для теплого пола своими руками, основная группа подмеса

Зачем теплому полу смесительный узел

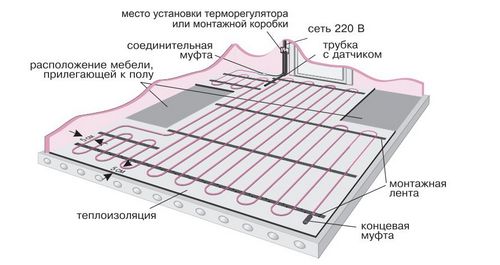

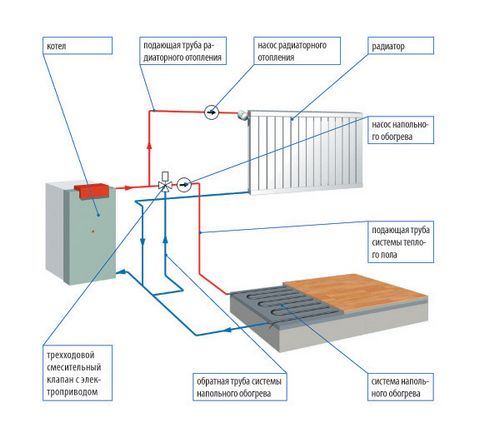

Смесительный узел нужен только при использовании теплого пола на основе воды, потому что в нем содержится тот же теплоноситель, что и в радиаторах. Стандартная система отопления строится по такой схеме: котел, греющий теплоноситель, контур высокотемпературных радиаторов и контуры теплого пола.

Котел нагревает воду до температуры радиаторов, в большинстве случаев это 95 градусов. По нормам температура пола не должна быть выше 31 градус, это связано с некоторыми причинами, в частности, с комфортным пребыванием на полу, чтобы он был не слишком холодным, но и не слишком горячим. Следует учитывать высоту стяжки пола, в которой находятся трубы системы, толщину и вид покрытия пола, в зависимости от этого температура воды в трубах должна быть от 35 до 55 градусов. Но вода в котле имеет слишком высокую температуру и ее нельзя направлять в трубы пола, как быть в такой ситуации?

Смесительный узел для теплого пола своими руками, основная группа подмеса

Как раз в целях понижения температуры теплоносителя при входе в систему теплого пола и используется узел подмеса для теплого пола. В нем смешиваются горячая вода и вода имеющая более низкую температуру, после этого охлажденная воды подается в теплый пол. Как результат: в радиаторы подается вода с температурой 95 градусов, а в теплый пол – уже охлажденная жидкость с температурой до 55 градусов. Благодаря смесителю, все системы отопления в доме работают корректно и без риска повреждений.

Также можно обойтись и без смесительного узла, но только в том случае, если водонагревательное устройство греет воду только до температуры теплого пола, если же котел греет воду и для душа и для контуров теплого пола, то в таком случае смеситель необходим.

Принцип работы смесителя

Вкратце работа смесительного узла выглядит так: горячая вода течет до коллектора теплого пола и останавливается у предохранительного клапана со встроенным термостатом. Если температура воды выше разрешенной, клапан открывается и смешивает холодную воду с горячей. Когда температура воды достигает нормальной, клапан срабатывает вновь и закрывает доступ горячей воды.

Работа смесительного узла может быть организована двумя путями.

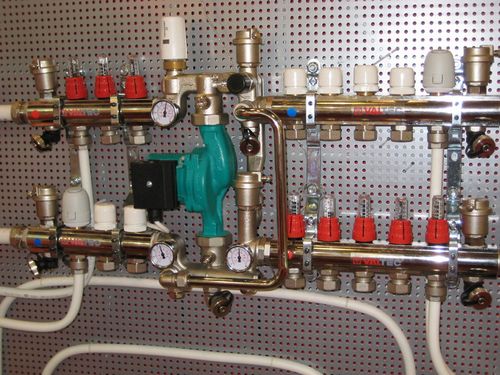

Коллекторная система теплого пола не только анализирует и управляет температурой воды, но и обеспечивает ее циркуляцию в трубах. Коллекторный узел собирается из двух деталей. Предохранительного клапана, который питает отопительный контур пола горячей водой, насколько это необходимо, параллельно анализируя входную температуру жидкости.И циркуляционного насоса, обеспечивающий движение воды в трубах теплого пола с определенной скоростью, что обеспечивает равномерный нагрев поверхности пола.

Смесительный узел для теплого пола своими руками, основная группа подмеса

Кроме неотъемлемых элементов, в конструкцию смесителя могут входить и другие комплектующие: байпас, защищающий узел от чрезмерных нагрузок, дренажные и отсекающие клапаны и воздухоотводчики.

Смесительный узел монтируется до установки теплого пола, а место его расположения может быть любым. Его можно разместить в комнате с системой теплого пола, в котельной, на разделении коллекторов

, ведущих в высокотемпературные и низкотемпературные системы. Если планируется установить теплые полы в нескольких комнатах, то смесители монтируются в каждой из них отдельно или же в общем коллекторном шкафу.

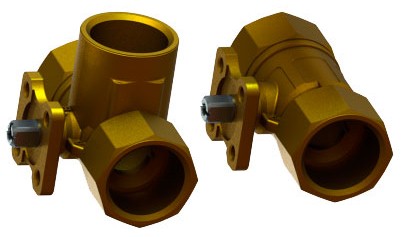

Главным различием в работе смесителей является то, что в них могут быть использованы разные клапаны предохранения. Самыми известными и популярными стали 3-х ходовые и 2-х ходовые клапаны.

Двухходовый клапан зачастую называют питающим. На нем установлен термостат с инфракрасным датчиком, который анализирует температуру поступающей в теплый пол воды. Головка клапана может открывать и закрывать клапан, разрешая или запрещая подачу горячей воды.

Смешение вод разной температуры осуществляется таким образом: вода, текущая по системе, делает это циклично, двигаясь по кругу. Головка предохранителя открывает или закрывает клапан, добавляя горячей воды или же запрещая ее подачу.

Профессиональные строители советуют устанавливать в водяной теплый пол узел смешения с двухходовым клапаном. Но стоит помнить, что данный тип клапана не стоит использовать, если отопительная площадь имеет больше 200 квадратных метров.

Смесительный узел для теплого пола своими руками, основная группа подмеса

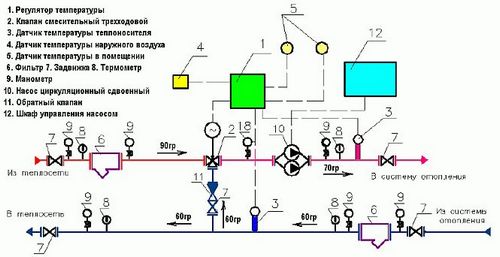

Трехходовый клапан объединяет в себе функции питающего клапана и байпассного крана балансировки. Его отличие от двухходового в том, что в нем смешивается горячая воды с холодной, которая возвращается из контура уже остывшей. Клапаны на три хода довольно часто имеют сервоприводы, которые берут на себя управление термостатами и погодозависимыми контроллерами. В клапане находится заслонка, которая вставляется в зону 90 градусов между трубой с горячей водой от котла и холодной водой, движущейся обратно. Можно отрегулировать любое положение клапана – выставить среднее, либо с уклоном в определенную сторону, в случае, какое соотношение горячей и холодной воды нам требуется.

Такой тип клапанов считается универсальным и идеально подходит для систем отопление с погодозависимыми контроллерами и больших систем теплого пола с большим количеством контуров.

Недостатки у трехходовых клапанов также имеются. Первым недостатком является возможная подача неохлажденной воды в контур теплого пола, а скачок температуры взорвет трубы чрезмерным давлением. Вторым недостатком можно назвать потребность в очень осторожной и щепетильной регулировке, т.к. даже малейший отступ может привести к заметному изменению температуры воды.

Смесительный узел для теплого пола своими руками, основная группа подмеса

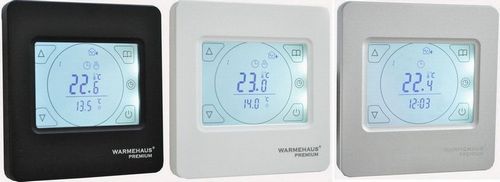

Погодозависимые контроллеры используются для изменения мощности теплого пола, ориентируясь на погодные условия. Так, если на улице наблюдается резкое понижение температуры, то теплый пол при текущей мощности не будет справляться с отоплением. Соответственно контроллер в такой ситуации повышает рекомендуемую температуру воды и скорость ее циркуляции.

Можно использовать клапаны с управлением вручную и самостоятельно подкручивать вентиль при изменении температуры. Но недостаток в том, что отрегулировать оптимальный поток подобным образом довольно сложно. Именно поэтому и применяются клапаны с автоматической настройкой. Погодный контроллер анализирует температуру за окном каждые 20 секунд, и, если температура подающейся в теплый пол воды не соответствует требуемой, то автоматика поворачивает клапан на 4.5 градусов в сторону.

Устанавливаем узел подмеса

Процесс установки не представляет особой сложности, т.к. в сети можно увидеть большое количество инструкций и схематичных пояснений, которые можно использовать для абсолютно любого помещения, а найти эти фото можно в сети. Сам же процесс подключения довольно-таки прост.

Вначале подбираем место, в котором будет установлена группа подмеса, предназначенная для теплого пола. Следует учитывать, что он должен быть установлен до контура пола в специальном коллекторном шкафчике.

Смесительный узел для теплого пола своими руками, основная группа подмеса

После установки, подключаем систему смешения к трубе подачи воды и линии ее обратной подачи, и устанавливаем датчики температуры, давления и напора. Все эти компоненты могут содержаться в комплекте изделия, но в случае их отсутствия можно приобрести отдельно и произвести сборку собственноручно, что зависит от опыта и умений сборщика.

Подключаем смеситель к патрубкам отводов нагревочного контура.

Теперь можно приступить к настройке узла подмеса, в перечень процедур настройки входит регулировка датчиков, определение оптимальной для воды температуры и установке нужных дополнительных систем.

Выходит, что сейчас монтаж подмеса для теплого пола на водной основе в доме не такая уж и сложная задача. С использованием новых технологий установить узел подмеса для теплого пола пользуясь своими руками становится довольно простой задачей, но если в процессе возникли сомнения, лучше посмотреть видео процесса установки.

Особенности в процессе установки

Установить узел подмеса теплого пола, можно даже своими руками, но обязательно возле калорифера. Если компоненты гидросистемы соединены гибкими трубами, то узлу смешения требуется жесткое закрепление на стене. Также перед процессом установки требуется распределение места для свободного доступа к деталям узла.

Клапан регулирования располагается в месте входа воды в калорифер. Он смешивает остывшую обратку, которая выходит из контура с водой, поступающей из котла. Чаще всего в устройстве смесительных узлов используются трехходовые вентили с штоковым приводом. Вентили с тремя ходами автоматически регулируют процесс смешения в системе, получая преимущество перед двухходовыми клапанами.

Смесительный узел для теплого пола своими руками, основная группа подмеса

При выборе материалов труб, надо быть уверенным в том, что они выдержат температуру входящей воды, это определяющий фактор для полимерных труб. Не будет лишним вспомнить, что оцинкованную трубу нельзя устанавливать, если планируется использование с водно-гликолевого раствора. Для запорной арматуры обычно используются латунь и бронза, трубы выпускаются из черной стали, а насосный корпус выполнен из чугуна. Перед выпуском продукции стальные части системы грунтуются по внешней части и красятся.

Выбирать место установки и подсоединения узла необходимо с учетом пузырей воздуха, которые могут появиться от устройства отвода котлового контура. Также требуется полностью исключить возможность попадания воды и конденсированной жидкости на части системы под напряжением.

Электрический привод трехходового клапана устанавливается на уже собранный узел. После этого на привод подается электропитание, а по окончании калибровки посылается управляющий сигнал.

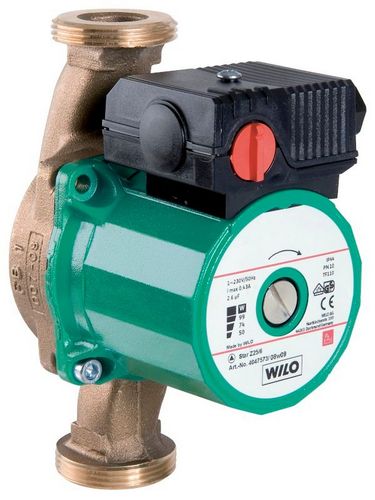

Процесс подключения циркуляционного насоса.

Во-первых, необходимо выполнить заземление.

Монтаж клапана балансировки на байпасе обеспечивает оптимальное значение потери давления на линии с учитыванием потерь в обратном клапане, соблюдая при этом заданную регулировщиком точность.

Если установка узла производится на одном потребителе контура котла, то клапан балансировки надо приоткрыть для уменьшения нагрузки на насос.

Если вы производите установку систем, в которых есть ограничение на максимальную температуру обратной подачи воды – клапан балансировки должен быть закрыт.

Если трубы нагревательной системы, подходящие к узлу смешения, проходят у мест, в которых возможны отрицательные температуры, необходимо минимизировать проток воды по ним, это защитит узел подмеса для теплого пола от обледенения.
