Устанавливаем гаражный замок своими руками

Гаражей без замков или сигнализации не бывает. И хотя современный криминал, вооруженный техникой и опытом, способен вскрывать большинство охранных систем, устанавливать гаражный замок, а лучше несколько замков, крайне важно. Это поможет отпугнуть и остановить какую-то часть любителей легкой наживы в гаражных кооперативах.

Содержание:

Устанавливаем гаражный замок своими руками

Условия правильной установки гаражного замка

Установка гаражных замков не решает всех проблем, но с умом выполненный монтаж позволяет серьезно осложнить возможность взлома. Чтобы правильно установить любой гаражный замок, потребуется выполнить несколько основных правил:

  • По возможности устанавливать задвижки, крепление и сам замок лучше своими руками, чем меньше посторонних людей знает о том, как устроены ваши гаражные ворота, тем меньше желающих будет испробовать их на прочность;
  • Корпус замка не должен устанавливаться непосредственно к внешнему стальному листу, даже если это обваренные сваркой шпильки или болты. Не рекомендуют также крепить замки винтами к торцевой поверхности замочного корпуса, как на фото;
  • Не стоит устанавливать в качестве декоративного элемента, обрамляющего прорезь под ключ, внешнюю накладку, идущую в комплекте с замком. Если вам необходима задвижка, чтобы предохранять отверстие в гаражных воротах от попадания влаги, используйте самодельную накладку или установите взятую от другой замочной системы.
Важно! Фирменная накладка на воротах для криминала является хорошей подсказкой, какой именно вы установили замок в гараж, что существенно увеличивает вероятность успешного взлома.

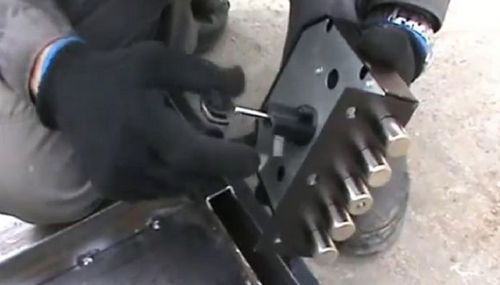

Сегодня в качестве гаражных чаще всего устанавливают внутренние сувальдные замки, с пакетом из трех или четырех запорных цилиндров из твердого сплава, как на фото. Производители предпочитают устанавливать не менее четырех пластин секрета, что обеспечивает до миллиона комбинаций формы гребенок ключа.

Как установить замок сувальной системы

Метод и способ крепления замковой системы на гаражные ворота, приведенный ниже, рекомендуется использовать только в качестве типового, так как в каждом конкретном случае устанавливать замок приходится, исходя из конструкции дверей собственного гаража и используемого замка. Общий ход работ и способ крепления, скорее всего, подойдет для любых гаражных ворот.

Устанавливаем гаражный замок своими руками

Разметка места под установку гаражного замка

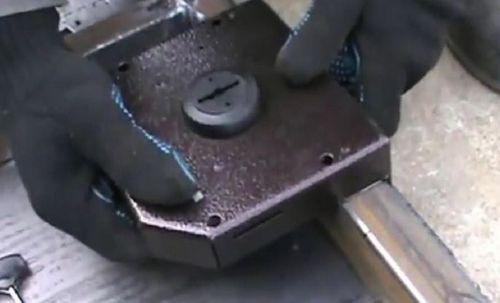

Чтобы правильно установить замковую систему на гаражной двери, предварительно необходимо произвести измерение и определить точное положение корпуса замка с обратной стороны ворот:

  1. Корпус устанавливают чаще всего на правой половине ворот, при этом необходимо измерить и выверить расстояние точки замочной скважины и корпуса по вертикали;
  2. Вторым действием необходимо найти удобное положение корпуса, при котором замковые цилиндры заходят в отверстия ответной части двери не менее чем на половину вылета. Лучше всего корпус приблизить к ответной планке на минимально возможное расстояние с остаточным зазором в 4- 5 мм. При этом боковой срез корпуса не должен выходить за срез гаражной двери;
  3. Последним измерением проверяется расстояние входа от «пятачка» ключа до лицевой поверхности замка, это поможет рассчитать длину от внешней поверхности двери гаража, на которой необходимо установить замок.
Совет! Глубину погружения ключа в замочную скважину обычно выбирают максимальной, так легче собрать крепление под замок и установить крепежные болты.
Устанавливаем гаражный замок своими руками

Монтаж крепления, как установить гаражный замок

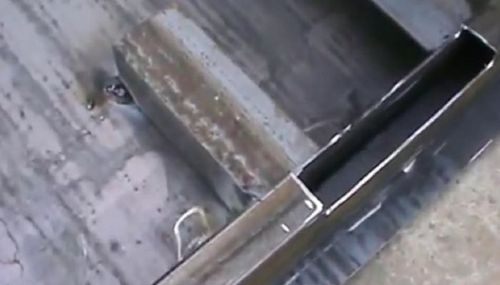

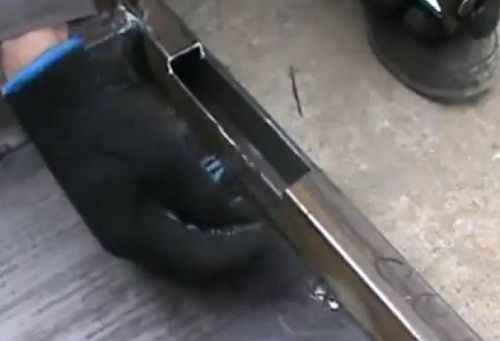

На основании полученной разметки положение замка на гаражной двери получается сильно смещенным к срезу ворот. Кроме того, вертикальный стальной профиль квадратного сечения на воротах оказывается толще, поэтому часть стенки приходится срезать болгаркой на глубину около 10 мм.

Устанавливаем гаражный замок своими руками

Внесенные изменения на прочность гаражных ворот особо не повлияют. Если есть сомнения, для уверенности вовнутрь профиля можно установить и вварить отрезок меньшего по сечению квадрата.

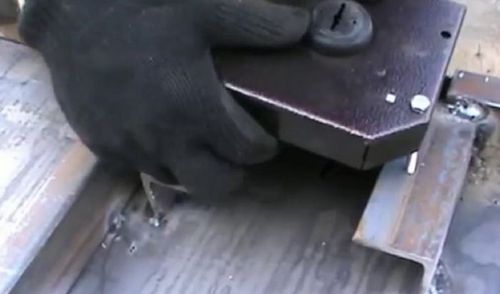

Далее примеряем корпус к выбранному месту, чтобы определить высоту переходного крепления из уголков, на которые и предстоит устанавливать и крепить замок. Нам необходимо измерить расстояние от внутренней поверхности листа гаражной двери до лицевой плоскости замка, по этому размеру вырезаем два уголка. Остается просверлить в них отверстия под монтажные болты, соединить и установить всю сборку на размеченное место крепления, с обратной стороны гаражной двери.

Проще всего приварить крепление из уголков на гаражную дверь, если она демонтирована и лежит в горизонтальном положении. Обычно процедуру монтажа замка выполняют перед тем, как установить гаражные ворота на петли. Чуть сложнее дело обстоит, если замок приходится устанавливать на старые ворота. В этом случае нужно вырезать слой утеплителя и внутренней облицовки, зафиксировать замок с креплением из уголков с помощью тонкой шпильки, протянутой через сквозную замочную скважину и отверстие под ключ в двери.

Устанавливаем гаражный замок своими руками

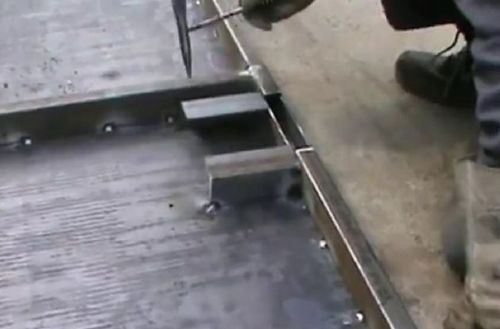

Точками сварки прихватываем каждый из двух уголков к двери, после чего замок нужно снять с ворот и проварить полноценный шов на каждом из креплений. После сварки швы зачищаются, и можно устанавливать замок с креплением корпуса болтовым соединением. Остается вырезать отверстия под рабочие цилиндры - ригеля на ответной планке.

Устанавливаем гаражный замок своими руками

Для этого необходимо получить точное положение отверстий под ригеля на вертикальной стойке второй створки ворот. Одеваем планку, идущую в комплекте к замку, на выдвинутые цилиндры, и определяем положение отверстий под крепеж на стойке ворот. Остается просверлить отверстия под крепеж и установить планку. В некоторых случаях нет возможности установить планку, а отверстия под цилиндры приходится высверливать в вертикальной стойке на срезе гаражных ворот.

Совет! Чтобы получить точную разметку под отверстия, торцы цилиндров покрывают краской и выдвигают до контакта с поверхностью стойки. Далее находим центры отпечатков и высверливаем отверстия под ригеля.

Заключение

Преимуществом приведенного способа устанавливать сувальдные замки является простота монтажа и возможность замены конструкции корпуса в случае поломки или заклинивания. Удаление корпуса от наружной поверхности позволяет установить защитную прокладку из пенопропилена или резины, предохраняющую механизм от ударов и промерзания.
