Встроенный пылесос для дома: характеристики системы центрального пылеудаления, видео и фото

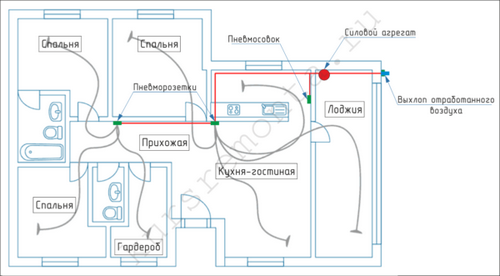

Примерная схема установки встроенного пылесоса в трехкомнатной квартире.

Все встроенные пылесосы имеют примерно одинаковый принцип работы:

  1. Перед уборкой нужно выбрать ближайшую пневморозетку и открыть на ней декоративную крышку с воздушным клапаном;
  2. В отверстие пневморозетки вставить присоединительный патрубок гофрированного шланга;
  3. Выступающий разъем на патрубке замкнет контакты концевого выключателя и запустит в работу силовой агрегат;
  4. После окончания уборки надо вытащить патрубок и закрыть декоративную крышку пневморозетки;
  5. При этом встроенный пылесос отключится от сети, а воздушный клапан на крышке перекроет пневмоканал;
  6. Чтобы убрать мусор с пола пневмосовком, нужно смести его веником к щелевому отверстию, и нажать ногой на педаль для кратковременного запуска всасывающего агрегата.

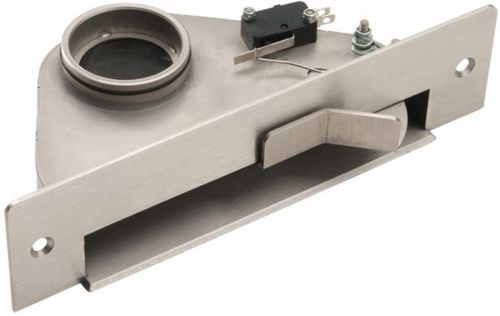

На фото в верхней части пневмосовка видно концевой выключатель для запуска пылесоса.

Содержание:

Встроенный пылесос для дома: характеристики системы центрального пылеудаления, видео и фото
Встроенный пылесос для дома: характеристики системы центрального пылеудаления, видео и фото

Некоторые модели встроенных пылесосов оборудованы дистанционным выключателем электродвигателя, который расположен возле ручки на рабочем конце гофрированного шланга.

Монтаж встроенного пылесоса

Этап 1: подготовка инструментов и комплектующих

Ниже описан перечень инструментов и материалов, необходимых для монтажа:

Иллюстрация Инструменты и комплектующие
Встроенный пылесос для дома: характеристики системы центрального пылеудаления, видео и фото

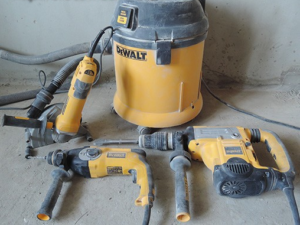

Инструменты для монтажа:
  1. Электрический перфоратор с набором буров и коронок;
  2. Электродрель с набором сверл;
  3. Электрический штроборез для межкомнатных стен;
  4. Электрическая отрезная машинка с диском по алюминию;
  5. Средний и тяжелый молоток;
  6. Плоские и фигурные отвертки;
  7. Плоскогубцы и бокорезы.
Встроенный пылесос для дома: характеристики системы центрального пылеудаления, видео и фото

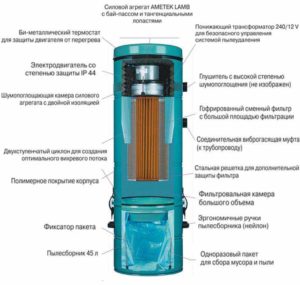

Силовой агрегат:
  1. Электродвигатель с всасывающим вентилятором;
  2. Пылеуловитель циклонного типа;
  3. Сменные фильтры тонкой очистки воздуха;
  4. Съемный контейнер для мусора;
  5. Монтажный кронштейн с гасителем вибрации;
  6. Электрический кабель для подключения к домашней сети;
  7. Заводская инструкция с рекомендациями по монтажу и подключению.
Встроенный пылесос для дома: характеристики системы центрального пылеудаления, видео и фото

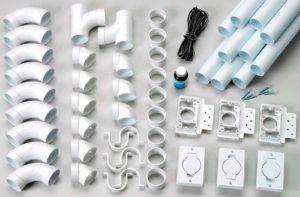

Система пневмопроводов:
  1. Пластиковые трубы диаметром 50-100 мм;
  2. Соединительные муфты;
  3. Уголки и отводы под углом 45°-90°;
  4. Монтажные кронштейны для крепления к стене;
  5. Пневморозетки с воздушными клапанами;
  6. Клей для пластиковых труб.
Встроенный пылесос для дома: характеристики системы центрального пылеудаления, видео и фото

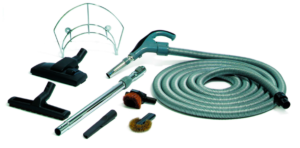

Вспомогательные комплектующие:
  1. Гибкие гофрированные шланги нужной длины;
  2. Телескопические удлинители для шланга;
  3. Набор сменных насадок и щеток.

Этап 2: установка оборудования

Прежде чем установить центральный пылесос, нужно правильно подобрать место расположения силового агрегата, и грамотно продумать схему прокладки вакуумных линий пневмопроводов:

Иллюстрация Описание работ
Встроенный пылесос для дома: характеристики системы центрального пылеудаления, видео и фото

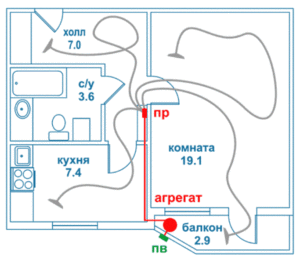

Схема расположения:
  1. Схему нужно разрабатывать с таким расчетом, чтобы пневмопроводы имели минимальную протяженность;
  2. Количество пневморозеток в системах пылеудаления также надо сократить до минимума;
  3. Для этого их нужно устанавливать таким образом, чтобы шланг от одной розетки смог дотянуться сразу в несколько комнат;
  4. Также нужно учесть, чтобы линии пневмопровода не пересекались с другими коммуникациями (электропроводка, отопление, водопровод).
Встроенный пылесос для дома: характеристики системы центрального пылеудаления, видео и фото
Установка силового блока:
  1. В квартире силовой блок можно установить на балконе или в кладовке;
  2. Для дома или коттеджа можно выбрать место в подвале или в котельной;
  3. Силовые агрегаты с циклонным фильтром можно устанавливать только в вертикальном положении;
  4. Для крепления к стене используется заводской монтажный кронштейн с виброгасителем;
  5. Минимальное расстояние от корпуса блока до стен и потолка должно быть не менее 300 мм.
Встроенный пылесос для дома: характеристики системы центрального пылеудаления, видео и фото

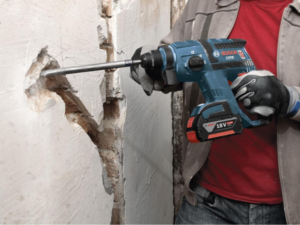

Монтаж пневмопроводов:
  1. Для штробления каналов под пластиковые трубы нужно использовать штроборез и перфоратор с отбойной насадкой;
  2. Трубы соединить при помощи клея и пластиковый фитингов, и уложить в прорезанные штробы;
  3. При необходимости их надо дополнительно закрепить к стене клипсовыми кронштейнами;
  4. После прокладки труб стены зашпаклевать строительной смесью и выполнить чистовую отделку;
  5. Своими руками установить пневморозетки и пневмосовок;
  6. Выхлопной патрубок всасывающего агрегата вывести через наружную стену за пределы дома.

Заключение

Теперь вы понимаете, насколько удобен встроенный пылесос, и как его можно самому установить в своем доме. Советую также просмотреть видео в этой статье, а ваши предложения и вопросы оставлять в комментариях.
