Как заточить циркулярную пилу: правила работы

Пильный диск циркулярной пилы состоит из стального полотна (тело диска) и пластин с твердосплавными напайками в виде резцов, форма которых может быть различной. Чтобы правильно заточить диск, нужно знать геометрию зуба и основные правила заточки.

Для правильно заточки диска необходимо знать геометрию зуба, а так же основные правила заточки.

Содержание:

Как заточить циркулярную пилу: правила работы

Геометрия зубьев пильных дисков

Дисковые пилы изготавливаются из прочных сортов стали, на теле которых с помощью высокотемпературной спайки крепятся твердосплавные пластины. Сплавы для изготовления этих напаек могут быть различными. Отечественные производители применяют в основном сплавы вольфрама с кобальтом. Зарубежные производители применяют свои технологические составы. Характеристики того или иного состава будут зависеть не только от его химических характеристик, но и от того, какого размера применяется зерно карбидной фазы. Небольшая зернистость обеспечит наибольшие параметры твердости и прочности, которыми будет обладать материал.

Зубья дисковой пилы могут иметь различные геометрические формы. Среди них различают несколько основных форм:

Как заточить циркулярную пилу: правила работы

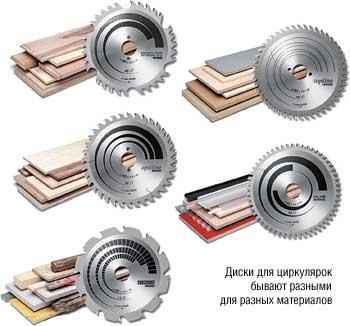

Разные диски для разных материалов.

  1. Зуб прямой формы.
  2. Косая форма зуба.
  3. Трапециевидная форма зуба.
  4. Зуб конической формы.

Пилы, которые имеют зубья прямой формы, используются для выполнения быстрого продольного пиления. При этом качество такого распила будет достаточно низким.

Зуб косой формы может иметь правый или левый угол наклона. Очень часто дисковые пилы могут изготавливаться с попеременно скошенным зубом, т.е. когда зубья с левым и правым углом будут по очереди повторяться. Такие пилы применяются для распила ДСП в продольном и поперечном направлении. Подобная конструктивная форма позволит избежать появления различных сколов на поверхности обрабатываемого материала.Пила, зуб которой изготовлен в форме трапеции, может применяться для пиления материала МДФ. Особенность таких пил заключается в малом износе материала зуба и в достаточно низкой скорости резания. Очень часто зубья в форме трапеции чередуются с прямыми, которые используются для более чистого распила.

Пилы, имеющие зубья конической формы, используются для вспомогательных работ при подрезке верхнего или нижнего ламинированного слоя. Такая пила предохранит от появления сколов и сохранит поверхность обрабатываемого материала.

Правила заточки

Как заточить циркулярную пилу: правила работы

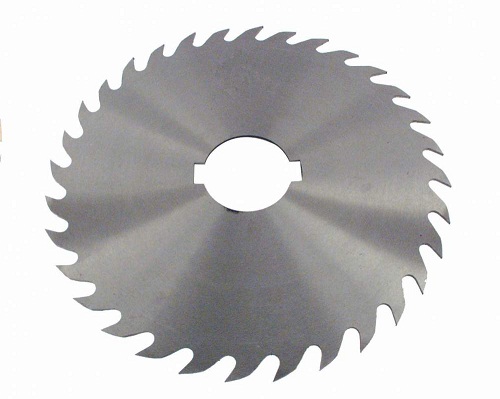

Зуб косой формы может иметь правый или левый угол наклона.

Чтобы понять, как заточить диск правильно, нужно знать, что основной износ его зуба приходится на верхнюю режущую кромку. Эта кромка в ходе работы подвергается скруглению. Размер скругленного слоя может достигать до 0,2-0,3 мм. Быстро изнашивается и передняя грань поверхности.

Для выполнения подобных работ понадобится следующее оборудование:

  1. Заточной станок.
  2. Маятниковый угломер.

Процесс выполнения заточки пилы, имеющей прямой зуб, нужно выполнять по плоскости, расположенной спереди. Для этого ее необходимо установить в оправку в горизонтальном положении.

Затем с помощью регулировочных винтов, находящихся на заточном станке, необходимо установить требуемый угол, под которым будет осуществляться заточка. Пильный диск должен перемещаться таким образом, чтобы обеспечивалось наиболее плотное прилегание к поверхности абразивного круга.

Толщина слоя, снимаемого с материала, будет регулироваться силой прижима. После того как первый зуб будет заточен, диск должен быть отведен от заточного круга. После этого его необходимо переставить на один шаг и продолжить процесс. Так последовательно нужно произвести заточку всех твердосплавных пластин.

Как заточить циркулярную пилу: правила работы

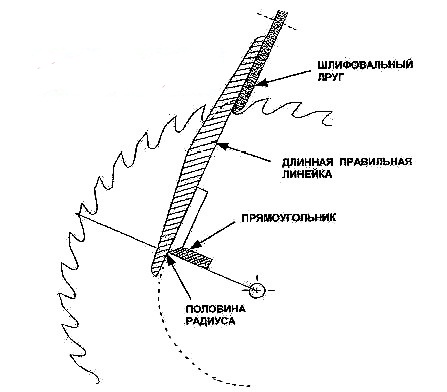

Заточка циркулярной пилы.

Заточку скошенной поверхности твердосплавной напайки можно выполнить как по передней ее плоскости, так и по задней. Отличие от заточки напаек диска, имеющих прямую поверхность, будет состоять в том, что такой пильный диск необходимо располагать под углом, который будут соответствовать углу наклона зуба.

Для определения необходимого угла установки необходимо воспользоваться маятниковым угломером. Первоначально требуется выставить угол с положительным значением (+8, +10 и др.). Заточку нужно выполнять через зуб, таким образом обрабатывается первая половина пластин диска. Выполнив эту работу, требуемый угол наклона меняют на отрицательный и производят обработку второй половины зубьев.

Заднюю плоскость напаек заточить немного сложнее. Для этого необходим станок, конструкция которого позволит установить циркулярную пилу так, чтобы задняя плоскость зубьев пилы находилась параллельно плоскости заточного круга.

Работа без станка и качество выполненных работ

Затачивать циркульную пилу можно не только с помощью специального станка, но и подсобными средствами. Этим способом можно воспользоваться в том случае, когда нет средств и желания приобретать заточной станок. Большая часть людей пользуется подобным ручным инструментом нечасто, поэтому покупать дополнительные устройства нет необходимости.

В том случае, если имеется обычный наждачный станок, можно выполнить все требуемые процедуры с помощью него. Для удобства работы нужно изготовить устройство, которое позволит производить фиксацию пилы в необходимом положении относительно абразивного элемента. Для этого подойдет обычная металлическая подставка, поверхность которой будет расположена на одинаковом уровне с осью абразивного круга.

На эту подставку нужно положить диск циркулярной пилы таким образом, чтобы он лежал в необходимой плоскости относительно поверхности. Крепление его можно выполнить с помощью болтов, которые одновременно помогут производить регулировку угла наклона.

Удостовериться в качестве выполненной работы поможет отсутствие на поверхности пилы сколов и различных трещин. Радиусы скругления всех режущих кромок должны быть в следующих границах: 0,012-0,015 мм. При проведении визуального осмотра на их поверхности должны отсутствовать блики.

Соблюдая правила выполнения работ, можно уверенно пользоваться циркулярной пилой без частой замены пильных дисков. А режущая их часть будет выполнять качественный распил нужных изделий и материалов, не портя их поверхности.
