Материалы для кладки печей: глина, цемент и сухая смесь для изготовления печей

Предисловие Основных материалов для кладки печей всего четыре: это глина, песок, цемент и известь. Используя эти компоненты, печники выполняют свою нелегкую, но почетную работу.

Основных материалов для кладки печей всего четыре: это глина, песок, цемент и известь. Используя эти компоненты, печники выполняют свою нелегкую, но почетную работу. Несмотря на свою простоту, все материалы для изготовления печей должны быть исключительно высшего качества, чтобы каменки исполняли не только свою основную функцию (отапливали помещение), но и просто радовали глаз.

Содержание:

• Какую глину и глиняные смеси использовать для кладки печи
• Песок для кладки печи
• Сухая смесь для кладки печей
• Цемент для кладки печей
• Известь для кладки печей

Какую глину и глиняные смеси использовать для кладки печи

Обычная, красная, глина для кладки печей является основным связывающим материалом, который применяется при изготовлении раствора для кладки массива печи, дымовых каналов и частей дымовой трубы, находящихся под крышей здания.

Прочность и качество кладки во многом зависят от пластичности, усушки, максимальной температуры плавления или спекания. Жирность можно приблизительно вычислить по объемной массе и количеству примесей песка. Если масса глины составляет 1300-1400 кг/м3, то она считается жирной, при массе 1450-1500 кг/м3 — средней. Следует учитывать, что чем меньше жирность глины, тем больше в ней примесей песка. Однородную глину используют для изготовления огнеупорных изделий.

Глиняная смесь для кладки печей образуется при добавлении воды. В этом случае глина значительно увеличивается в объеме, а при высушивании и обжиге ее объем заметно сокращается. Пластичность материала зависит от количества примесей, величины частиц глиняного вещества, водопоглощения и многих других факторов. В результате усушки глина, характеризующаяся средней пластичностью, сокращается в объеме примерно на 7%.

Обыкновенную глину не рекомендуется использовать для приготовления растворов для кладки и оштукатуривания в помещениях с повышенной влажностью. При температуре ниже О °С она может вспучиться и увеличиться в объеме, а кирпичная кладка станет менее плотной и прочной. Поэтому глиняный раствор не следует применять для кладки оголовков дымовых труб, наружных стенок дымовых и вентиляционных каналов, а также для устройства фундаментов под печи и коренные дымовые трубы.

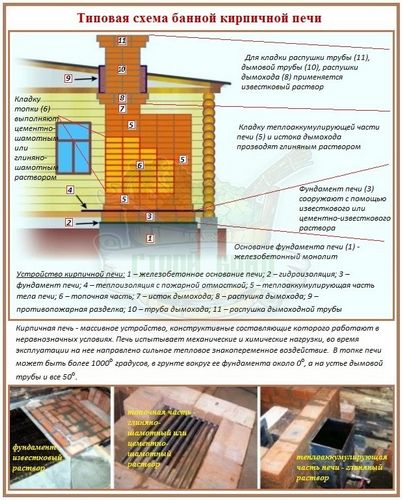

При возведении печей глину можно применять в виде растворов. Какая глина для печи лучше всего подходит для этих целей? Для этого используется обыкновенная, тугоплавкая и огнеупорная глина. Красную глину используют для создания растворов, предназначенных для возведения массивов печей из обычного глиняного кирпича. А какую глину использовать для печи при устройстве стен топливников, дымооборотов (каналов для дымовых газов) и сводов печей, возводимых из тугоплавкого кирпича? Здесь потребуется тугоплавкая глина с добавлением песка. Кладку огнеупорного шамотного кирпича следует осуществлять на растворе из огнеупорной глины, добавляя в него вместо песка измельченный шамот в пропорции 1:1.

Песок для кладки печи

Природный песок, который получается в результате разрушения горных пород, чаще всего применяют в качестве мелкого заполнителя для приготовления бетона и строительного раствора. Размер зерен такого песка составляет 0,15-0,5 мм. В зависимости от зернового состава песок можно разделить на четыре вида: крупный, средний, мелкий и очень мелкий.

Каждый вид определяется путем просеивания через стандартный набор сит с разными размерами и формами отверстий. Сита с квадратными отверстиями имеют размеры 0,14, 0,315, 0,63 и 1,25 мм, а с круглыми — 2,5, 5 и 10 мм. В результате проведенного просеивания определяется модуль крупности песка.

Для приготовления растворных смесей для кладки печей можно использовать все четыре типа песка, а для бетонных смесей применяют все, кроме очень мелкого песка.

Сухая смесь для кладки печей

Содержание зерен, которые проходят через сито № 0,14, не должно превышать 10% по массе в песке, используемом для бетона.

Для строительного раствора это содержание не должно быть больше 20%. Максимально допустимый размер зерен песка в сухих смесях для кладки печей, должен составлять не более 5 мм.

В растворных смесях для кладки печей используется горный песок с размером зерен до 1 мм, имеющих угловатую форму и шероховатую поверхность частиц. Благодаря такому строению частиц обеспечивается максимальное сцепление между пленкой глины и отдельными песчинками. Это значительно увеличивает прочность швов кирпичной кладки, объем которых при усыхании остается практически неизменным, а кладка становится более плотной. Речной песок не рекомендуется применять в растворах для кладки печей, так как из-за округлой и гладкой формы его зерен невозможно получить тонкие швы.

Добавляя в растворы для кладки печей песок, необходимо следить, чтобы он был чистым, без каких-либо примесей, так как частицы ила, извести, земли и других загрязняющих веществ оказывают негативное воздействие на вяжущие свойства раствора. Поэтому загрязненный песок необходимо сначала промыть и очистить, просеяв через сито или металлическую сетку с отверстиями размером 1-1,5 мм, а затем добавлять в раствор.

Цемент для кладки печей

Цемент для печей представляет собой гидравлическое (затвердевающее на воздухе и в воде) вяжущее вещество, которое производят путем совместного измельчения клинкера и различных минеральных добавок. Среди цементов, используемых для замешивания строительных растворов и бетонных смесей, выделяют портландцемент, безусадочный и расширяющийся, глиноземистый цемент и другие виды. В печных работах применяется в основном портландцемент, который получают в результате тонкого помола клинкера, производимого путем обжига до спекания смеси известняка и глины.

Марка цемента для кладки печей определяется различной механической прочностью (кгс/см2) при его затвердевании: 300, 400, 500, 600. Согласно ГОСТ 23464-79, цементы делятся на высокопрочные (марки 550, 600 и выше), повышенной прочности (марка 500), рядовые (марки 300 и 400) и низкомарочные (ниже 300). Марка зависит от тонкости помола.

По сравнению с такими вяжущими веществами, как известь и глина, цементы имеют способность быстро схватываться.

В печном деле цемент используется при кладке фундаментов и оснований под печи, а также оголовков дымовых труб. Он применяется не в чистом виде, а в простых и сложных растворах.

Известь для кладки печей

Строительная известь (ГОСТ 9179-77) входит в состав многих строительных растворов и бетонных смесей. По условиям затвердевания она делится на гидравлическую, которая твердеет на воздухе и в воде, и воздушную, которая становится твердой только на воздухе. Производят глину путем обжига известняков в специальных вращающихся или шахтных печах.

В результате обжига образуется негашеная известь. Ее гашение происходит при поливании водой. Таким образом, она как бы кипит, распадаясь на мелкие части, и значительно увеличивается в объеме.

Негашеная известь по продолжительности гашения бывает быстрогасящаяся (не более 8 минут), среднегасящаяся (не более 25 минут) и медленногасящаяся (более 25 минут).

Гидравлическая строительная известь применяется при производстве строительных растворов для кладки и оштукатуривания в помещениях с повышенной влажностью.

Кроме того, она используется для получения бетонов низких марок и производства некоторых вяжущих веществ. Воздушная строительная известь чаще всего применяется при изготовлении растворов для надземной кладки. В печном деле она подходит для растворов, предназначенных для кладки фундаментов под печи и коренные дымовые трубы.

Также воздушная строительная известь используется при кладке оголовков дымовых труб и для побелки наружных поверхностей печей и дымоходов.

Вода, которая используется для приготовления бетонной смеси и строительного раствора, должна быть без примесей, так как они препятствуют нормальному схватыванию и затвердеванию вяжущего материала. Поэтому для этих целей больше всего подходит обычная питьевая или дождевая вода. Категорически запрещено использовать воду, содержащую примеси кислот, солей, масел, а также сточные воды.

Не рекомендуется для приготовления растворов, предназначенных для кладки печей, использовать жесткую воду.

цемент или портландцемент
