Паровое отопление своими руками - пошаговые инструкции!

Под паровым отоплением подразумевается система, в которой в роли носителя тепла выступает разогретый водяной пар. Такое отопление широко использовалось в ХІХ веке в жилых зданиях. Вскоре пар заменили водой, но название системы (в нашем случае – ошибочное) осталось прежним.

Содержание:

• Принцип работы
• Паровое отопление своими руками
  • Этап 1. Проектирование системы
    • Котел
    • Отопительная схема
    • Видео – Особенности работы со стальными трубами
    • Трубы
    • Цена вопроса
  • Этап 2. Монтажные работы
  • Видео – Установка отопительного котла
• Система «теплого пола»
• Выводы

Отопление паром

Водяной пар эффективно транспортирует и переносит тепло, но от такого отопления отказались по причине сильного нагрева отопительного оборудования (его температура превышала 100ᵒС). Любое прикосновение к поверхности прибора вызывало ожог, а разрыв магистрали приводил к серьезнейшим травмам и даже летальному исходу.

Паровое отопление в частном доме

Обратите внимание! Ввиду всего этого на сегодняшний день паровое отопление (в изначальном своем виде) запрещено к использованию в общественных жилых помещениях.

Тем не менее, запрет не касается частных домов, поэтому любой может делать так, как пожелает. Но перед принятием столь серьезного решения следует взвесить все за и против.

Запрет не касается частных домов, поэтому каждый может делать так, как пожелает

Но есть и минусы, о которых нужно знать перед установкой.

1. Циркулирующий по системе пар создает шум.
2. Температура отопительного оборудования может превышать 100ᵒС.
3. При прорыве возникает повышенная аварийная опасность.
4. Подверженность коррозии.

Принцип работы

Тепловым генератором в паровом отоплении является котел, функционирующий при низком давлении – он образует горячий пар и передает его по магистралям. При движении пар конденсируется и оседает на стенках приборов, отдавая большое количество тепла – в этом и заключается секрет высокой производительности системы.

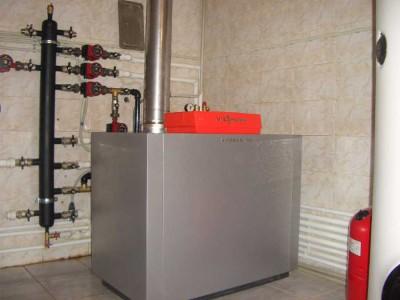

Котел

Обратите внимание! При конденсации 1 кг пара выделяется свыше 2 400 кДж энергии, в то время как при остывании такого же количества пара на 50ᵒС образуется всего 110 кДж. Сам конденсат по оседании стекает вниз и попадает в теплогенератор естественным путем или же при помощи циркуляционного насоса.

Давление пара зависит от типа системы:

• в обычном паровом отоплении оно выше атмосферного, но не превышает 6 атм.;
• в вакуумных системах оно ниже атмосферного.

Регулировка подачи тепла осуществляется путем изменения интенсивности парообразования. Если возникает необходимость, подачу попросту перекрывают, что создает условия для остывания дома.

Отопительным оборудованием здесь выступают традиционные радиаторы из чугуна или стали, а также оребреннные трубы.

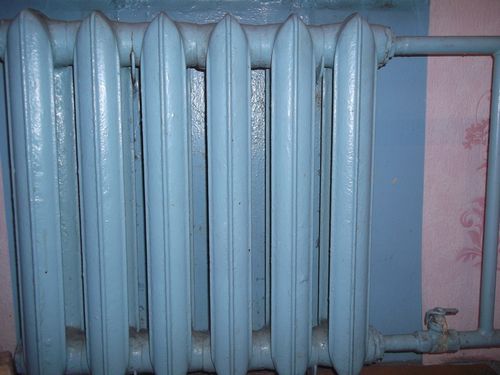

Радиаторы из чугуна

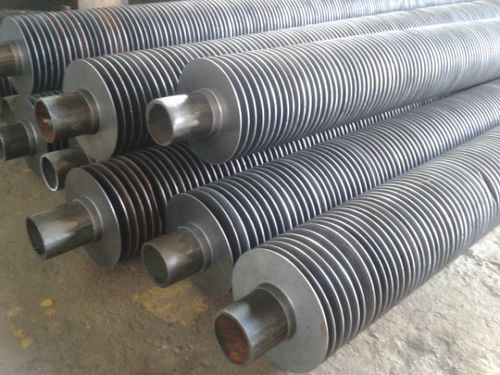

Труба ребристая

По другой классификации паровой обогрев может быть:

• закрытым – в данном случае конденсат возвращается естественным путем, для чего используются трубы большего диаметра;
• открытым – здесь вода скапливается в специальной емкости и перекачивается с помощью насоса.

Паровое отопление своими руками

Обустройство парового отопления состоит из двух этапов – проектировки и собственно установки.

Этап 1. Проектирование системы

Проектирование системы

Еще раз напоминаем об особенностях использования пара в качестве теплоносителя – это высокая температура трубопровода и радиаторов, а также повышенная аварийность. Когда все за и против взвешены, можно начинать работу. Вначале создается проект будущей системы.

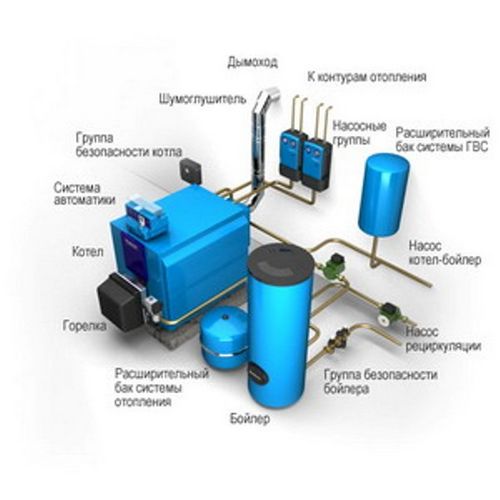

Котел

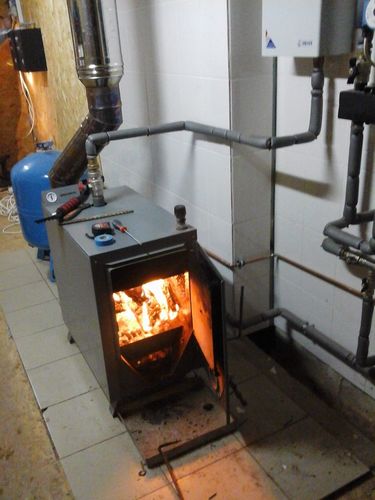

Котел дровяной

Вначале определяется требуемая мощность теплового генератора. При этом учитывается площадь дома – если она не превышает 200 м², то вполне достаточно прибора мощностью в 25 кВт, но если она колеблется между 200 м² и 300 м², то потребуются минимум 30 кВт. Исходя из этой информации, подбирается котел. При покупке следует учитывать приведенные ниже факторы:

• тип топлива, которое будет использоваться;
• возможность нагрева воды для бытовых нужд.

Обратите внимание! Выбор отопительного котла – это один из важнейших этапов обустройства парового отопления.

Отопительная схема

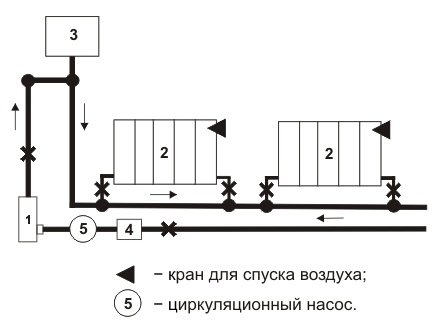

Двухпроводная система с верхней разводкой

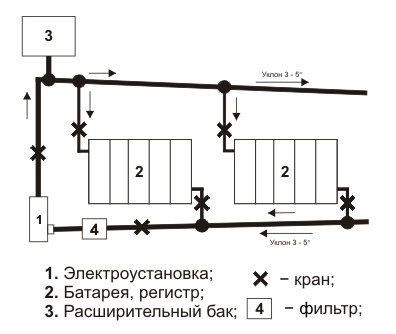

Однопроводная система с нижней разводкой

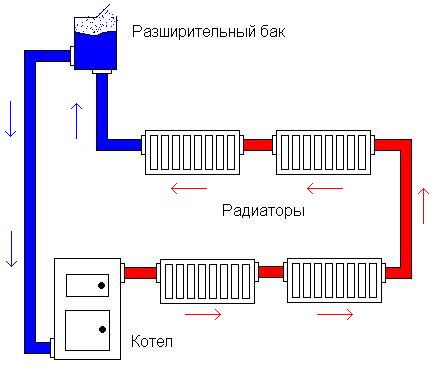

Схема открытой системы отопления

Со схемой также нужно определиться заранее. Выбор того или иного варианта зависит от:

• месторасположения котла;
• площади обогреваемого помещения;
• условий для установки отопительных приборов;
• необходимого количества этих приборов.

Словом, это достаточно сложный выбор, в котором поможет приведенный ниже видеоматериал.

Видео – Особенности работы со стальными трубами

Трубы

Для парового отопления недопустимо применение обычных сантехнических труб ввиду высокой температуры всей системы. По этой причине выбору труб следует уделить большое внимание, пускай он и небольшой.

1. Медные трубы характеризуются отличной теплопроводностью и высокой стоимостью. Монтаж осуществляется посредством пайки.


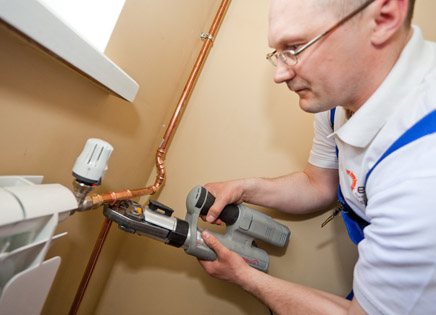

   Медные трубы

2. Преимуществом стальных труб считается устойчивость к агрессивным средам и механическому воздействию, недостатком – подверженность коррозии. Для их установки требуется сварочный аппарат.


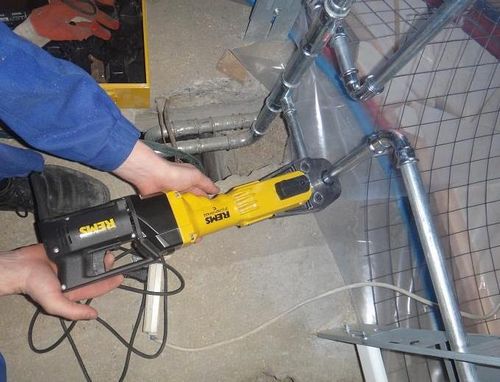

   Стальные трубы

3. Оцинкованные изделия сочетают в себе положительные качества предыдущих – они не ржавеют и стоят относительно недорого. Состыковка труб осуществляется резьбовым соединением.


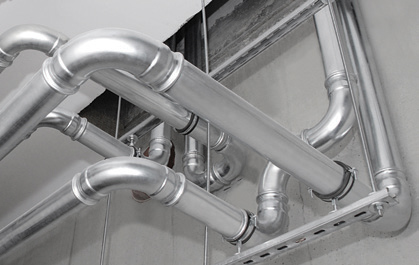

   Оцинкованные изделия

С целью облегчения монтажных работ на этапе проектировки нужно определить:

• месторасположение радиаторов;
• длину трубопровода;
• места установки распределителей, разветвлений магистрали, переходников и проч.

Обратите внимание! Все эти данные переносятся на бумагу. Составляется примерный эскиз парового отопления, где указываются все необходимые подробности.

Цена вопроса

После составления проекта определяются будущие затраты. Трудно сказать, во сколько обойдется оборудование подобной системы, без привязки к отопительным приборам, объемам работ и конкретным условиям. Отметим лишь, что, по мнению экспертов, паровое отопление в любом случае обойдется дешевле обычного водяного.

Этап 2. Монтажные работы

Шаг 1. Вначале на основании эскиза чертится точная схема разводки.

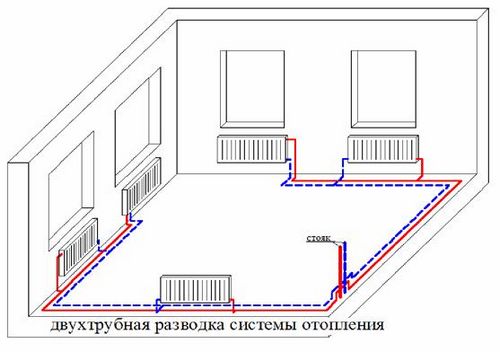

Схема разводки отопления

Шаг 2. Далее устанавливаются радиаторы. Их рекомендуется размещать под окнами – это позволит не только обогреть стекло, но и предотвратить запотевание и, как следствие, смещение «точки росы».

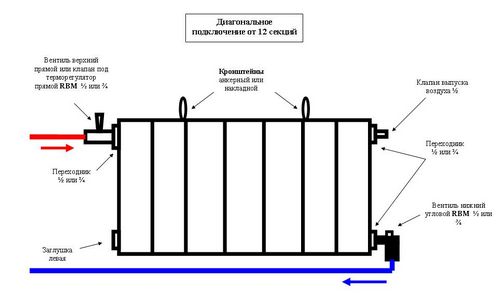

Подключение многосекционного радиатора

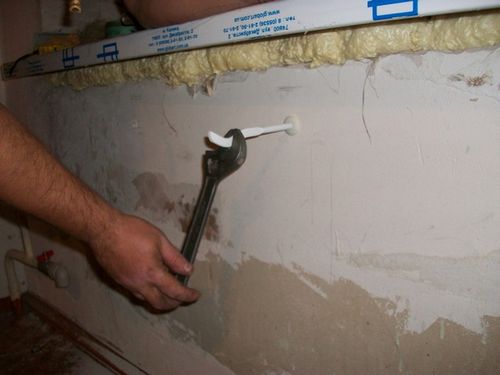

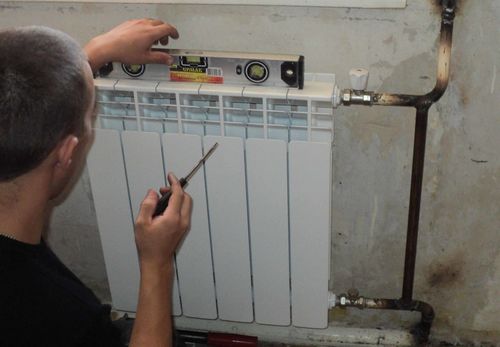

Установка радиатора отопления

Установка радиатора отопления

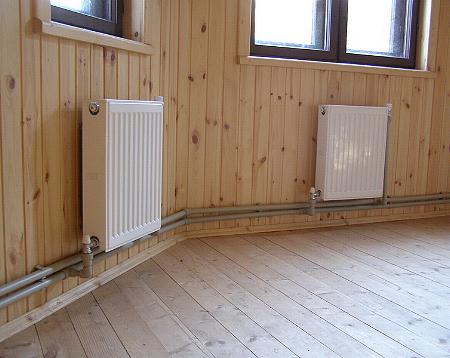

Далее устанавливаются радиаторы

Шаг 3. Крепится расширительный бак. Его необходимо подключить к трубопроводу, ведущему от теплогенератора до радиаторов. Еще один важный момент: бак нужно установить в наивысшей точке отопительной системы.

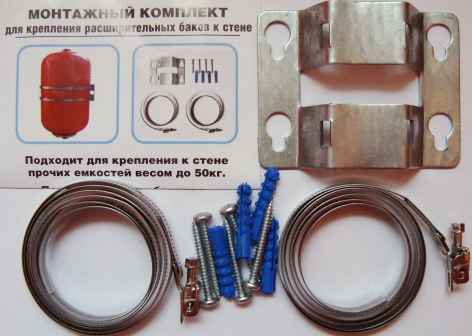

Крепление расширительного бака

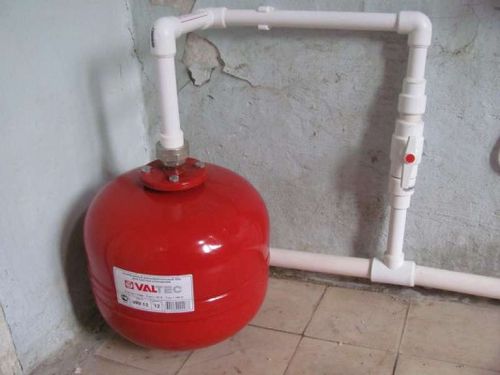

Крепление расширительного бака

Он может быть закрытым и открытым, с переливом и без него.

Обратите внимание! Профессионалы советуют устанавливать именно открытый бак, притом в максимальной близости от отопительного котла. Хотя такая схема вполне может подойти и для прибора закрытого типа.

Шаг 4. Производится установка трубопроводов. Это происходит следующим образом: труба подводится к радиатору, обрезается при необходимости, после чего соединяются выводы и вводы. Затем труба аналогичным образом подводится от первого радиатора ко второму, затем от второго к третьему и т. д.

Обратите внимание! Каждый радиатор рекомендуется оборудовать краном Маевского для удаления образовавшихся воздушных пробок.

Шаг 5. Контур замыкается, то есть подводится к началу – теплогенератору. Важно, чтобы котел был оборудован фильтром и (при необходимости) циркуляционным насосом.

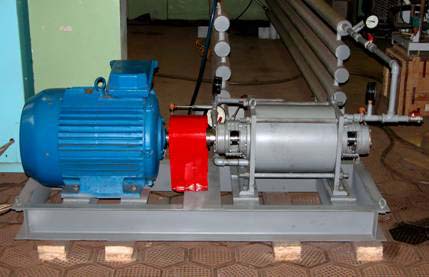

Вихревой теплогенератор

Шаг 6. Далее нужно установить сам котел. Довольно часто к загородным домам примыкают автомобильные гаражи. Отопительный прибор можно установить в одном из таких гаражей.

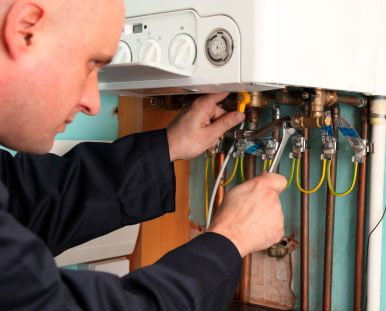

Монтаж отопительного котла

Обратите внимание! Горячий водяной пар может идти от котла, смонтированного в любом удобном месте – в гараже, летней кухне или же в самом доме. На качестве отопления это не скажется, а финансовая сторона вопроса полностью зависит от необходимой длины трубопровода.

В таком случае установка теплогенератора ничем не отличается от аналогичной процедуры в жилом помещении. При этом узел залива/слива можно оборудовать на любом участке магистрали. Данный узел необходим для слива теплоносителя по окончании отопительного сезона или же перед ремонтом системы.

Видео – Установка отопительного котла

Шаг 7. Проводится тестирование всех отопительных приборов. Если они новые, то для пробного запуска желательно пригласить специалиста.

Система «теплого пола»

«Теплый пол» обретает в последнее время все большую популярность. Зачастую его создают на основе электрического отопления, но при желании можно использовать и водяное. Установка такой системы – процедура сложная и трудоемкая. Под напольное покрытие укладываются полипропиленовые трубы (можно использовать и металлопластик), по которым будет циркулировать горячий теплоноситель.

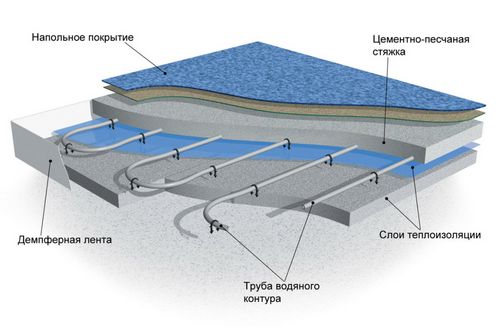

Система «водяной теплый пол»

Также необходимо установить комнатный термостат – с его помощью будет регулироваться температура.

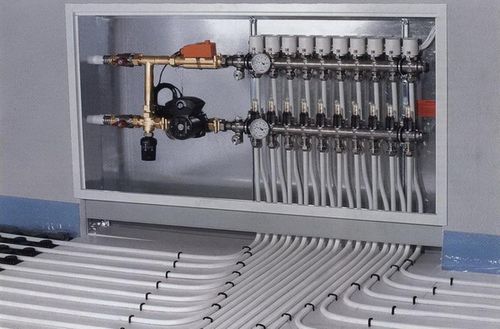

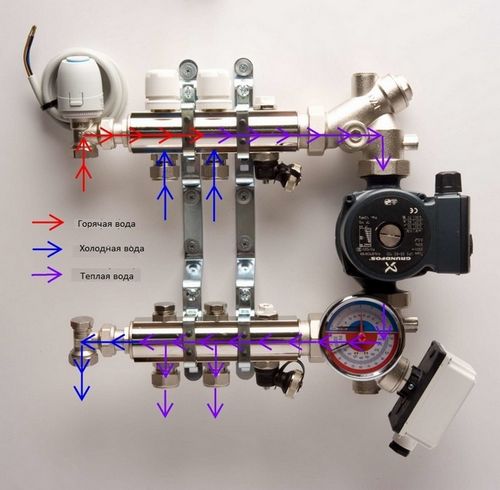

Коллекторная группа

Схема разводки и установки регулятора

Подобная вариация системы «теплого пола» имеет массу достоинств по сравнению с электрической, главными из которых являются низкая стоимость и незначительная энергоемкость.

Выводы

Применение горячего пара вряд ли можно отнести к популярным видам отопления, к тому же, согласно действующему законодательству использовать его в жилых и общественных зданиях запрещается. Но иногда в целях экономии его все же устанавливают в гаражах, хозяйственных постройках и даже в частных домах.
