Подключение светодиодной ленты к сети 220в схема

Светодиодная лента — это не что иное, как достаточно узкая и невероятно гибкая полоска определенного материала, на поверхности которой располагаются в разном количестве светодиоды и резисторы, которые позволяют легко контролировать ток. Стоит отметить, что лента такого типа может иметь самую разную длину. В то же время при подключение к сети ее можно без проблем разрезать или же нарастить при необходимости.

Как правило, приобрести можно отрезки светодиодных лент, которые достигают пяти метров. На сегодняшний день лента со светодиодами стала достаточно популярной и ее часто используют для оформления интерьера или же для того, чтобы подчеркнуть какие-то яркие детали.

Если вы хотите самостоятельно установить ее в своей квартире, то схема подключения светодиодной ленты своими руками к сети 220В достаточно проста, что каждый человек сможет справиться с данной задачей за считанные минуты. Если же вы все-таки не уверены в своих силах, то просмотрите видео инструкцию на нашем сайте, где наглядно показана процедура как подключить изделие такого типа.

Особенности работы LED лент от сети 220 вольт

Совершенно все изделия, которые изготавливают на заводах, рассчитаны на то, что они будут подключены к сети постоянного тока, который имеет напряжение 12в. Для этого нужно использовать специальный блок питания. Кроме того, на сегодняшний день есть схема, которая позволяет произвести ее монтаж, но в тоже время в такой ситуации необходимо кое-что дополнительно доработать.

Если же светодиоды, которые находятся на ленте, рассчитаны на меньшее напряжение, то такой ситуации необходимо сделать следующее:

1. Если лента имеет рабочее напряжение в пределах 12в и длину 5 метров, то ее нужно разрезать на 20 частей;
2. Сеть 220В необходимо выпрямить путем использования специального диодного моста;
3. Затем соедините куски светодиодной ленты между собой так, чтобы выход с плюсовым значением был соединен с минусовым выходом на следующем отрезке;
4. Если вы заметили в дальнейшем хотя бы незначительное мерцание, то его можно устранить путем использования специального конденсатора.

Схема подсоединение RGB ленты к сети видео

Очень важно то, что нужно проверять величину тока, которая протекает по дорожкам изделия. Если он выше нормы, то в цепочку отрезков нужно включить дополнительно резистор или же еще несколько кусочков.

На что следует обратить внимание перед подключением светодиодной ленты основные правила

Перед тем, как приступить непосредственно к выполнению работы, необходимо учесть несколько простых нюансов, которые позволят выполнить работу не только правильно, но и максимально качественно.

В первую очередь обратите внимание на длину изделия. Сначала подсчитайте общую длину того места, где вы собираетесь установить ленту. Благодаря этому вы сможете правильно подобрать и разрезать готовое изделие. Не забывайте и о соблюдении полярности, ведь светодиодная лента является устройством типа полупроводника. Если же вы что-то сделаете неправильно в этой ситуации, изделие не будет включаться и тогда можно будет исправить ошибку.

Во время подключения к сети 220В, ленту нужно разрезать. Помните, что сделать это можно только в специально отведенных для этого местах, ведь подключить можно не всю ленту, а только ее отдельные части. Если же вы разрежете не в том месте, где положено, то это не повредит в целом ленту, но несколько диодов, которые теперь не будут соединены друг с другом — не будут гореть.

Схема и инструкция должна соблюдаться в строгом порядке, ведь это позволит избежать многие ошибки в монтаже. Чтобы быть уверенным в своих силах можно дополнительно посмотреть видео материалы на нашем сайте, где будут показаны все подробности и порядок выполнения действий.

Подключение светодиодной ленты 12 вольт через блок питания

На рынке данной продукции можно найти изделия, которые рассчитаны на напряжение, которое не превышает 12 или же 24в. В такой ситуации необходимо в обязательном порядке воспользоваться специальным импульсным блоком питания. Он понизит напряжение до требуемой и позволит выйти на постоянный ток, что приведет к правильной работе светодиодной ленты.

Как и к чему подключить светодиодную ленту? видео

Очень важным моментом в данной ситуации является то, что нужно правильно подобрать блок питания, учитывая мощность. Если этого не сделать, то лента будет гореть недостаточно ярко или же блок, спустя некоторое время, перестанет работать из-за слишком большой нагрузки на него. Когда нужно рассчитать мощность, то к значению, которое было получено нужно добавить еще примерно 30%. это позволит компенсировать те потери, которые произойдут обязательно в специальных удлиняющих проводах. Как правило, мощность метра изделия будет полностью зависеть от того, сколько светодиодов находится на нем и какой они имеют тип.

Схема подключения одной и нескольких одноцветных светодиодных лент

Ленту, которая имеет длину в пять метров, нужно подключить к двум специальным отводам, которые находятся на блоке питания. К контактам нужно припаять концы ленты. Сделать это можно паяльником, который имеет маленькую мощность. Это позволит аккуратно выполнить работу и не изменить в отрицательную сторону качество материала изделия.

Подсоединение простой одноцветной LED ленты к сети видео

Подключение двух лент происходит практически по такому же принципу, но только нужно провести несколько дополнительных проводов непосредственно от блока питания.

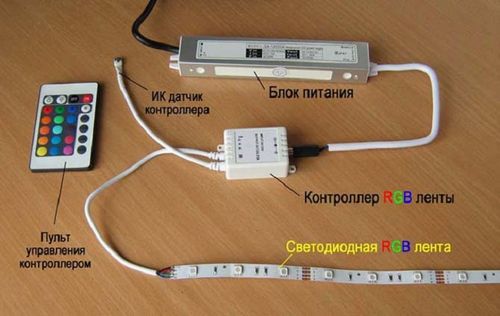

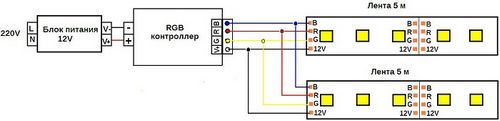

Как подключить светодиодные ленты RGB к сети 220В

Чертой отличительного характера в монтаже многоцветного изделия есть то, что нужно вмонтировать еще и контроллер. С его помощью можно без проблем управлять по отдельности каждым цветом изделия.

На поверхности полосы располагаются 4 разных участка контактов, каждый из которых отвечает за тот или же иной цвет. В свою очередь контроллер имеет четыре провода, которые нужно аккуратно припаять к соответствующему участку по цвету на светодиодной полосе.

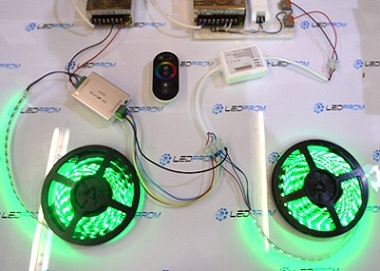

Подключение двух светодиодных цветных лент

Очень важно рассчитать правильно мощность для блока питания, а также для контроллера. Важно помнить, что изделия стандартного типа рассчитаны исключительно на отдельное присоединение к проводам, которые имеет контроллер. Как показывает практика, блок питания и сам контроллер имеет слишком большой размер и его нельзя скрыть от постороннего взгляда. Поэтому нужно следовать следующей схеме.

1. Одну из лент нужно присоединить к отдельному контроллеру, а также к блоку питания.
2. В свою очередь, вторую цветную ленту нужно присоединить к своему личному блоку, а затем еще и к усилителю.

Усилитель имеет специальную маркировку, а поэтому при подключение, как правило, не возникает никаких проблем. Сам усилитель затем нужно присоединить ко второму блоку питания. Это позволяет получить каждой отдельной цветной ленте личный контроллер.

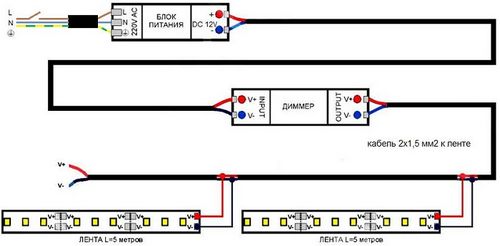

Схема монтажа светодиодной ленты с использованием диммера

Если вмонтировать диммер, то это позволит изменить яркость вмонтированного изделия. Его мощность должна подходить и быть такой же, как у самой ленты светодиодов или же общей сумме нескольких лент. Если вы подключаете только одну одноцветную ленту, то диммер нужно присоединить к блоку питания. Если же лент несколько, то установка должно иметь параллельный тип и идти после использования диммера и усилителя.

Как соединить изделие без блока питания

Схема подключения LED ленты к сети 220В без использования блока питания следующая (более подробно в видео на нашем сайте):

1. Отрежьте нужно длину изделия, как правило, производитель указывает длину 0,5 или же 1 метр.
2. Если же вы купили герметичную ленту, то на тот конец, который был срезан нужно нанести небольшое количество герметика, а затем одеть кольцо-коннектор из силикона.
3. Коннектор нужно аккуратно прикрепить непосредственно на герметик.
4. Учитывая полярность — подключите провода к выпрямителю.
5. Проверьте изделие на герметичность и проследите, чтобы вовнутрь не попало ни капли воды.

Как включить светодиоды, если нет блока питания? видео

Светодиодные ленты подключаются к сети 220В достаточно просто и эксплуатировать их можно на протяжении многих лет, но только с одним условием, если схема монтажа и подключение происходит качественно и по всем правилам. Кроме того, необходимо правильно ухаживать за лентами. Таким образом, изделие будет максимально хорошо выполнять свою задачу, и радовать ярким насыщенным цветом на протяжении долгих лет.
