Светопрозрачные конструкции из алюминиевого профиля: сборка и монтаж своими руками

Относительно новые конструкции универсального использования, позволяют значительно улучшать внешний вид зданий, минимизировать энергетические потери на содержание, повышать комфортность проживания.

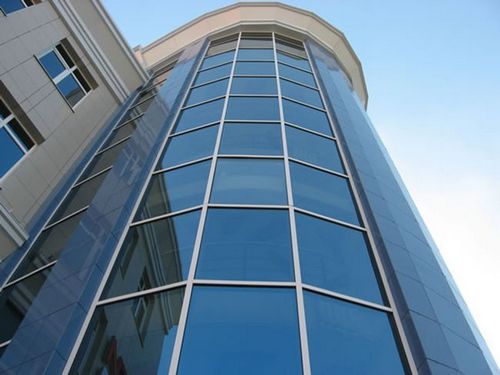

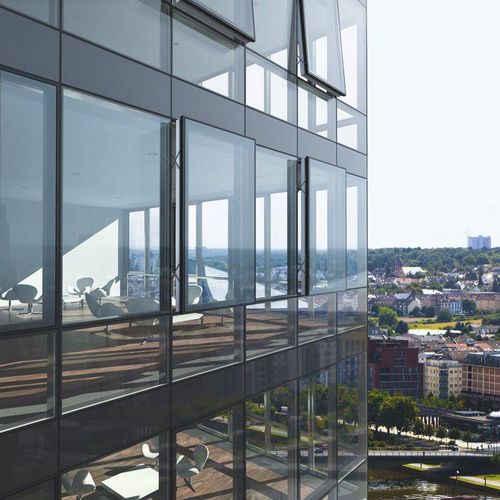

Светопрозрачные конструкции из алюминиевого профиля

Где используются светопрозрачные конструкции из алюминиевого профиля?

Содержание:

• Преимущества и недостатки светопрозрачных конструкций из алюминиевого профиля
• Из каких элементов состоят светопрозрачные конструкции
• Технические требования к алюминиевым конструкциям
• Технология сборки конструкций
  • Видео — Как собирается фасадная система. Остекление
  • Alumark. Изготовление и монтаж фасадных конструкций. Инструкция для скачивания
  • Видео — Монтаж алюминиевого витража
  • Видео — Монтаж алюминиевого витража (часть 2)
  • Видео — Монтаж витража, часть 3
• Виды фасадных систем
• Установка фасадной системы на место
  • Видео — Алюминиевые светопрозрачные конструкции

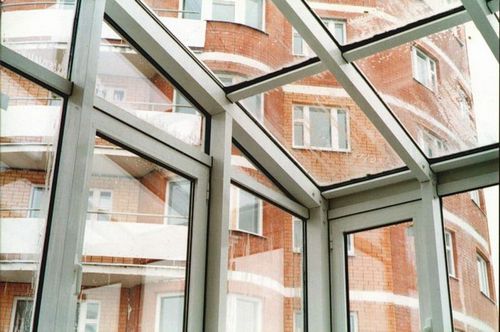

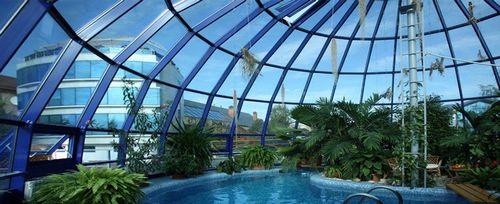

1. Зимние сады. Устанавливаются как отдельно, так и на крышах коттеджей. Позволяют выращивать различные теплолюбивые растения круглый год. За счет высоких показателей энергоэффективности уменьшают потери на поддержание благоприятной температуры. Большая площадь стекла обеспечивает максимальную естественную освещенность.


   Зимний сад

2. Теплицы. Могут иметь различные размеры, использоваться как сезонно, так и круглогодично. Применяются для выращивания цветов, овощей, рассады и т. д. Размеры зависят от пожеланий потребителей.


   Теплица

3. Окна и двери. Теперь уже широко используемые традиционные конструкции, устанавливаются в зданиях различного назначения: жилых, промышленных, торговых, государственных и т. д.

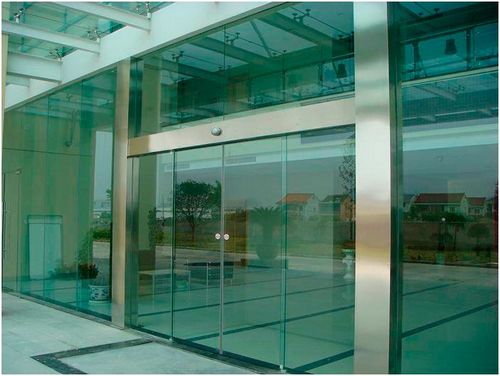

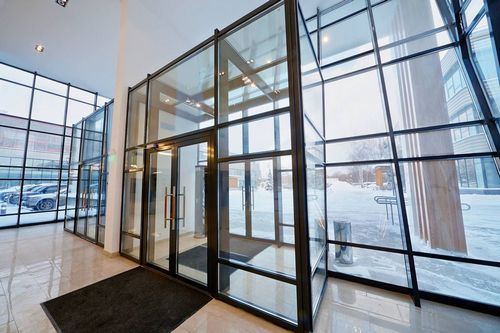

   Стеклянные двери

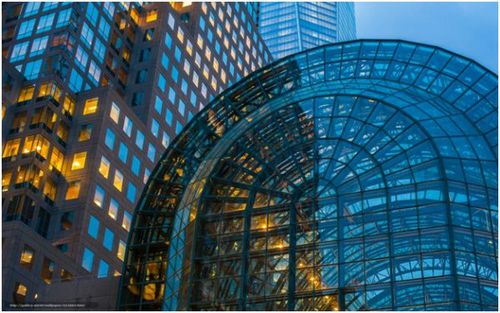

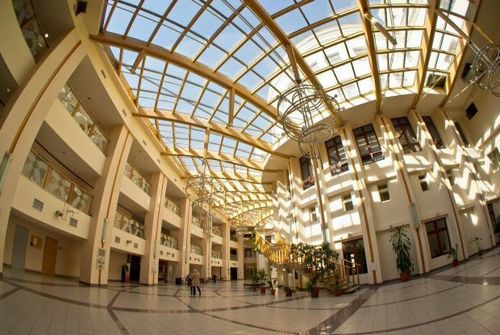

4. Атриумы. Недавно используемый архитектурный элемент современного строительства. Атриум – внутреннее пространство дома округлой формы, выходы нескольких этажей примыкают к ней. Устанавливаются в престижных коттеджах, торговых залах и т. д.

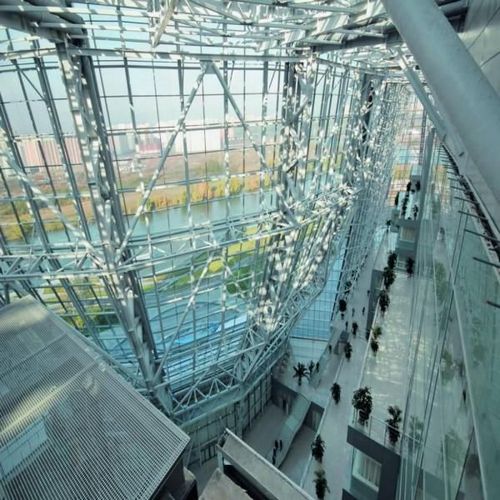

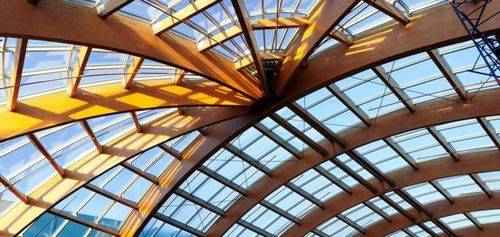

   Атриум

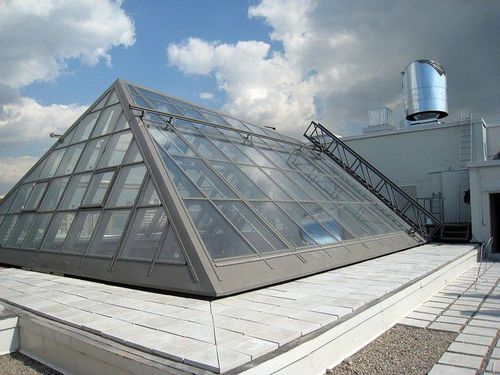

5. Зенитные прозрачные фонари. Дополнительное освещение дома естественным светом. Монтируются как часть крыши, имеют различную форму и полезную площадь. Рассчитаны на существенные ветровые и снеговые нагрузки.


   Зенитный фонарь – разновидность прозрачной кровли, обеспечивающая естественное верхнее внутреннее освещение объектов
6. Фасады стоечно-ригельные. Название связано с особенностями фиксации. Конструкции состоят из опорных вертикальных стоек, к которым закреплены горизонтальные ригели, стеклопакеты вставлены снаружи в техноологические выемки опорных пластин из алюминия.


   Фасады стоечно-ригельные

7. Полуструктурные фасады. Имеют гладкую внешнюю поверхность, элементы крепежа монтируются с двух сторон.


   Полуструктурные фасады из алюминиевого профиля

8. Фасады структурные. Крепежные элементы используются мало, стеклопакеты фиксируются силиконовым особо прочным герметиком. Поверхность фасада идеально ровная.


   Структурное остекление

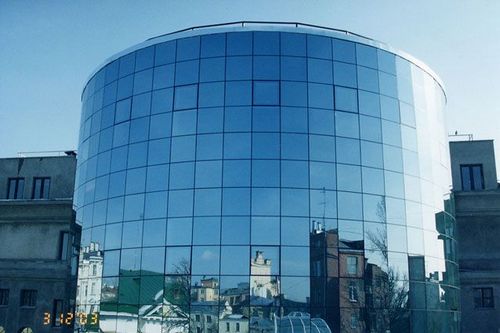

   Структурный фасад
9. Фасады из модулей. Отдельные модули изготавливаются на заводе, на здании выполняется сборка готовых конструкций. За счет такой технологии процесс установки занимает минимум времени, сокращается сметная стоимость строительных работ.

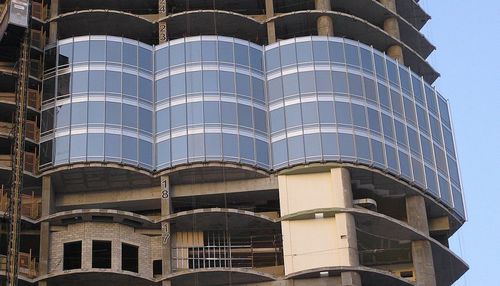

   Модульное (элементное) остекление

По размерам и архитектурным особенностям имеют много вариантов. Для каждого здания нужно подбирать индивидуальный вариант с учетом стиля, проектных особенностей строения и пожеланий владельца. Если у вас недостаточно опыта для подбора алюминиевой конструкции – обратитесь за советом к профессионалам.

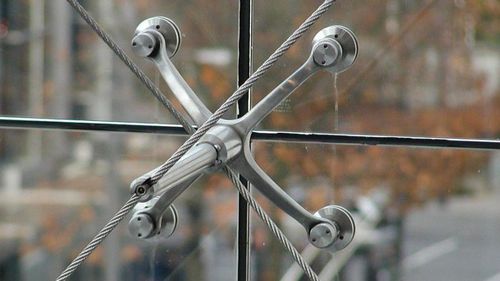

Остекление на спайдерах

Преимущества и недостатки светопрозрачных конструкций из алюминиевого профиля

Изготавливаются из сплавов АД31Т1, АД31Т1(25), АД31Т1(22), 6060Т66 и 6060Т6, технические параметры отвечают положениям ГОСТ 22233-2001.

Химсостав

По многим эксплуатационным характеристикам конструкции не имеют себе равных среди используемых ранее строительных материалов.

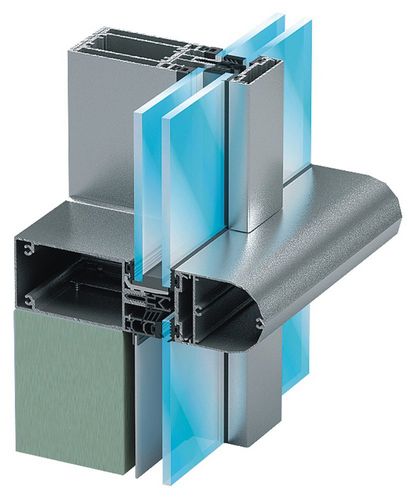

Алюминиевый каркас лёгок, прочен и долговечен

При проектировании и строительстве зданий архитекторы и дизайнеры все чаще руководствуются принципом «больше света»

Достоинства

1. Прочность и малый вес. По отношению устойчивости к механическим нагрузкам к массе алюминиевые сплавы занимают одно из лидирующих положений среди всех известных сплавов.
2. Конструктивная вариативность. Технология производства позволяет конструкторам создавать оригинальные элементы различной геометрии и линейных размеров.
3. Долговечность. Срок эксплуатации алюминиевых конструкций неограничен. Замене подлежат только те элементы, которые имеют значительные механические повреждения.
4. Простота обслуживания. После монтажа конструкций периодическое техническое обслуживание не производится.

Для заполнения рамной конструкции витражного остекления используется либо стекло, либо стеклопакеты

Использование специальных изолирующих профилей при производстве каркаса позволяет значительно улучшить теплосберегающие свойства

Но есть и один весьма существенный недостаток – высокая стоимость. За качество и высокие эксплуатационные показатели нужно платить.

Светопрозрачные конструкции из алюминиевого профиля стоят достаточно дорого

Из каких элементов состоят светопрозрачные конструкции

Перед тем как рассматривать процесс сборки конструкций, нужно изучить специальные технические названия отдельных элементов. Их довольно много, но нужно запомнить все.

1. Профиль. Изготавливается методом экструзии, имеет различные показатели по толщине, длине и ширине. Применяется как основной или дополнительный несущий элемент.
2. Сплошной профиль. Наиболее простой элемент, применяется только в качестве декора, не имеет закрытых полостей. Может иметь различную геометрию и толщину, лицевая часть покрыта порошковыми красками.

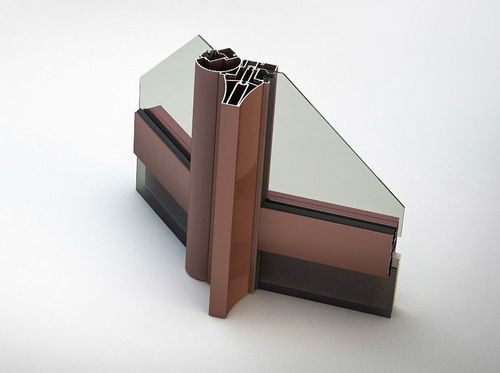

3. Полный профиль. Отличается повышенными физическими характеристиками несущей способности. В разрезе имеет замкнутые полости, за счет которых значительно понижается теплопроводность. От количества полостей зависит качество профилей.

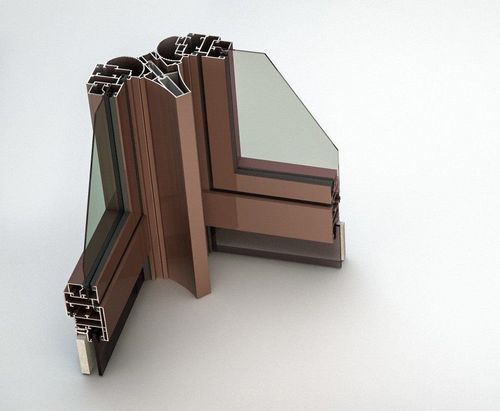

4. Комбинированный профиль. Самый сложный элемент металлических алюминиевых конструкций, отдельные детали соединяются термовставками, уменьшающими тепловые потери.
5. Импост. Вертикальная или горизонтальная опора оконных створок. Может быть усиленным или обыкновенным.
6. Створка. Открывающаяся часть окна, толщина зависит от количества стекол в стеклопакете.
7. Камера профиля. Замкнутое пространство внутри профиля, служащее теплоизолятором.
8. Кронштейн. Несущий элемент, фиксируется к стене, удерживает весь вес алюминиевой конструкции.
9. Резиновые уплотнители. Имеют различный вид, высоту и длину, вставляются в пазы профилей. Используются для герметизации мест прилегания.
10. Термовставка. Трубчатый эластичный элемент, применяется для исключения появления мостиков холода. Вставляется в посадочное место на профиле.
11. Прижимная планка. Декоративная составная часть, фиксируется к лицевой части профилей защелками или саморезами.
12. Сухарь. С его помощью соединяются вертикальные и горизонтальные части конструкций.
13. Спейсер. Применяется для контроля ширины стеклопакетов.
14. Опорная подкладка. На нее опирается стеклопакет.
15. Крепежные пятки. Металлические пластины с отверстиями, с помощью которых конструкция крепится к поверхностям анкерами.
16. Штапик. Декоративная пластиковая защелка, используется в окнах и дверках.

Некоторые производители комплектуют свою продукцию дополнительными доборными частями, наименование и назначение указывается в инструкции.

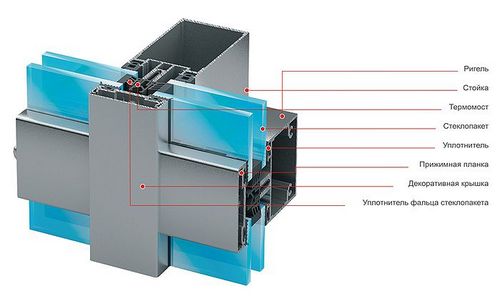

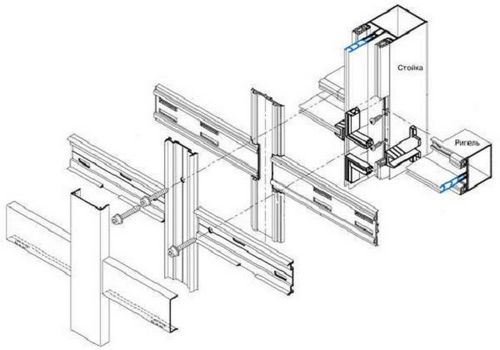

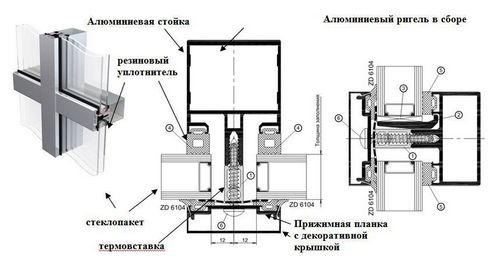

Стоечно-ригельный фасад, схема

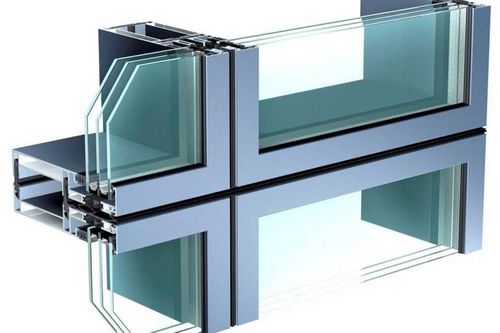

Особенности алюминиевого остекления фасадов

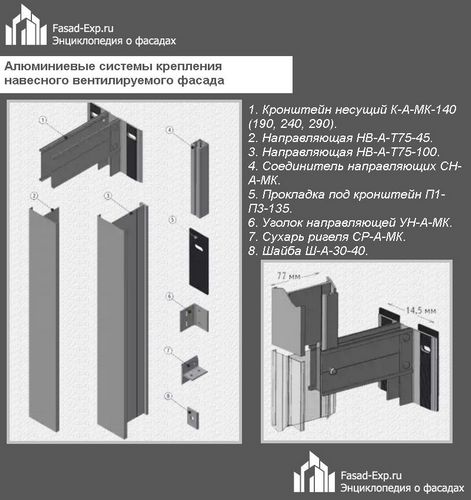

Алюминиевые системы крепления навесного вентилируемого фасада

Технические требования к алюминиевым конструкциям

Значения по физической прочности, эксплуатационным параметрам и предельным отклонениям линейных размеров прописаны Евразийским советом по стандартизации, метрологии и сертификации (ЕАСС). Для оконных блоков допускаются различные способы открывания створок.

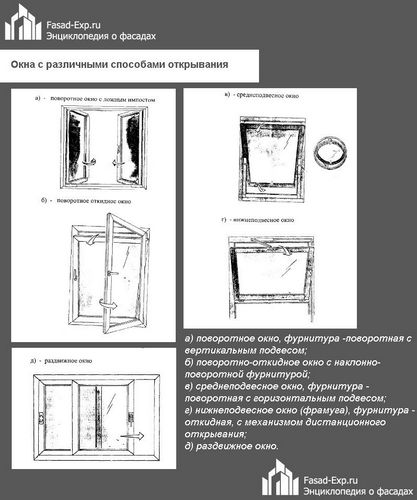

Окна с различными способами открывания

В отапливаемых помещениях обязательно использование теплосберегающих профилей.

С целью повышения устойчивости конструкции площадь створок ≤ 2,5 м2, а масса вместе со стеклопакетом ≤ 100 кг. Максимальные размеры створок по высоте 210 см, по ширине 120 см. Профильные дверные полотна не могут быть выше 210 мм и шире 90 см. Если требуется использование конструкций больших размеров, то для них необходимо выполнять отдельные расчеты по каждому нагруженному узлу, в том числе и петлям и иным доборным элементам. Сопротивление постоянным статическим нагрузкам плоскости створки ≥ 1200 Н, несущая способность в углах ≥ 400 Н.

Все конструкции обязаны иметь специальные отверстия для отвода дождевых вод, систему осушения внутренних полостей стеклопакетов. При этом элементы естественного вентилирования и отвода вод не должны оказывать негативного влияния на показатели теплосбережения. Конструкция должна предусматривать экстренное аварийное открытие с наружной стороны в случае чрезвычайных ситуаций.

Алюминиевые сплавы, применяемые для изготовления профилей, по химическому составу и физическим характеристикам должны отвечать положениям действующего ГОСТ 22233.

ГОСТ 22233-2001. Профили прессованные из алюминиевых сплавов для светопрозрачных ограждающих конструкций. Технические условия. Файл для скачивания

ГОСТ 22233-2001

ГОСТ 31014-2002. Профили полиамидные стеклонаполненные. Технические условия. Файл для скачивания

ГОСТ 31014-2002

Вставки термоизоляции изготавливаются из полиамида по ГОСТу 31014, для снижения теплопроводности воздушные камеры профилей могут набиваться вспененными пенопластами различных марок, это самые качественные и дорогие изделия. Соединение термоизоляторов и уплотнителей надежное и гарантирующее герметичность на протяжении не менее десяти лет эксплуатации.

Долговечность профилей по наиболее нагруженному узлу должно обеспечивать более 40 лет использования, такому же критерию должны отвечать и все комплектующие детали. Все элементы, непосредственно соприкасающиеся с алюминием, имеют анодно-окисное покрытие. По статической нагрузке конструкции обязаны держать не менее 500 Н, по крутящему моменту ≥ 25 Н/м.

Технология сборки конструкций

Алюминиевые светопрозрачные конструкции из профиля – наиболее дорогие в настоящее время элементы. Настоятельно не рекомендуем самостоятельно проектировать, собирать и устанавливать их, если у вас нет опыта расчетов конструктивных элементов. Ошибки приводят к разрушению изделий, а это не только потеря времени и денег, но и опасность получить травмы.

Сборку конструкций нужно делать в точном соответствии с проектной документацией, в которой указываются не только размеры, но и технические характеристики элементов. Если вы можете самостоятельно рассчитать нагрузки в каждом из них с учетом особенностей геометрии, размеров, места монтажа, ветровых и снеговых нагрузок и прочих факторов, оказывающих усилия, то делайте документацию без помощи профессионалов.

Важно. Не спешите отрезать профили по данным размерам, несколько раз проверьте точность замеров. Помните, что вам никогда не удастся удлинить слишком короткую деталь, придется ее выбрасывать. А это очень негативно влияет на конечную себестоимость изделий.

Как собрать фасадную систему?

Схема сборки

Шаг 1. По указанным размерам прикрепите к фасадному профилю сухари.

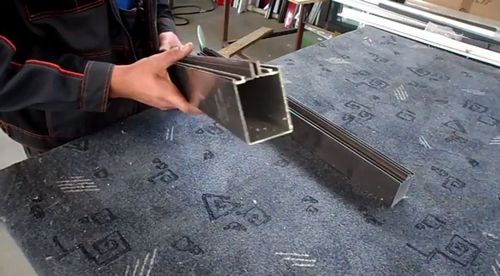

Фасадный профиль

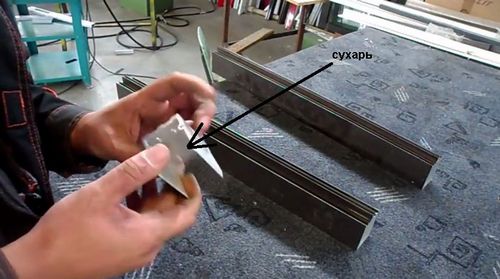

Сухарь

Предварительно приготовьте шаблон, по нему нужно фиксировать все элементы на одной стороне. Для шаблона отпилите болгаркой кусочек профиля длиной до одного сантиметра. Крепление выполняется прочными саморезами по металлу, размер саморезов должен рассчитываться или указываться в документации на сборку конструкции.

Шаблон

Шаг 2. В месте крепления сухарей снимите защитную полиэтиленовую пленку. Установите шаблон на профиль на расчетном удалении от торца, вставьте в него сухарь.

Важно. Если во время монтажа фасадной системы чистовой пол еще не готов, то приподнимите сухарь на его отметку (нулевой уровень). Низ вертикальной стойки зальется бетоном, на него положится чистовой пол, сухарь должен быть на одной горизонтали с финишным покрытием. То же самое нужно предусмотреть и с потолком. Если он еще не готов, то фиксируйте сухарь ниже. Насколько – зависит от конкретной конструкции потолка.

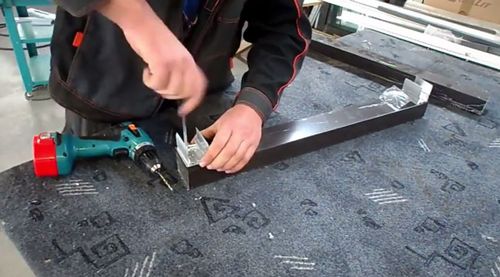

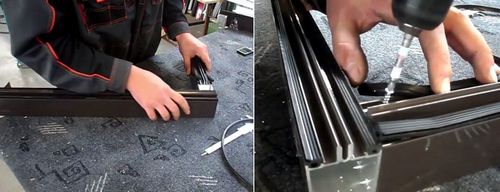

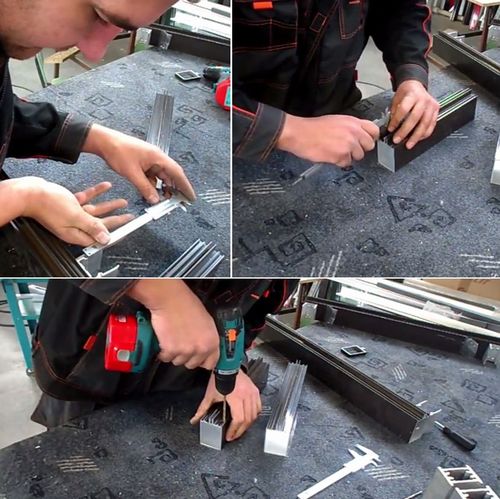

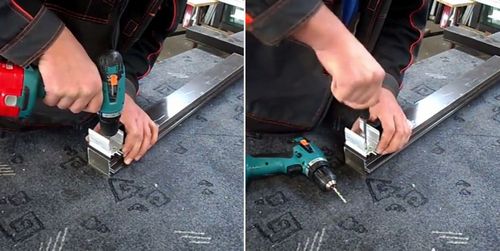

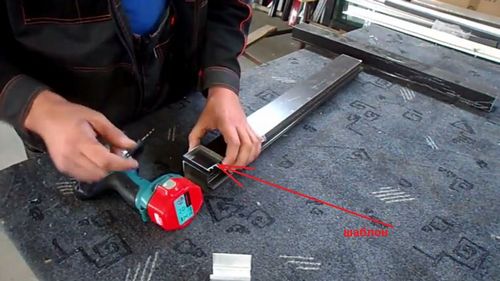

Вставьте сухарь в шаблон и просверлите четыре отверстия. Практики рекомендуют использовать саморезы с полусферической головкой, они могут выдерживать увеличенные усилия. Прессшайбы уступают им по этим показателям. Закручивайте саморезы без лишнего усердия, не проверните резьбу. Если такая неприятность случилась – на то же место вкручивайте саморез немного большего диаметра. Если стеклопакет двойной или тройной, то надежнее крепить сухари болтами с гайками. Следите, чтобы сухарь плотно прижимался, проверьте надежность фиксации.

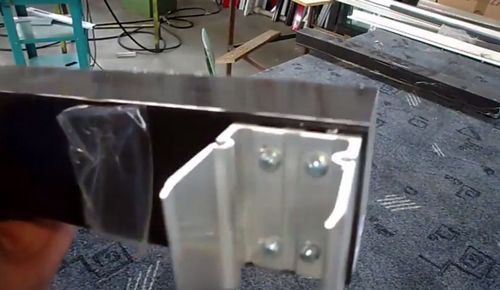

Крепление сухаря

Фиксация второго сухаря

Закрепленный сухарь

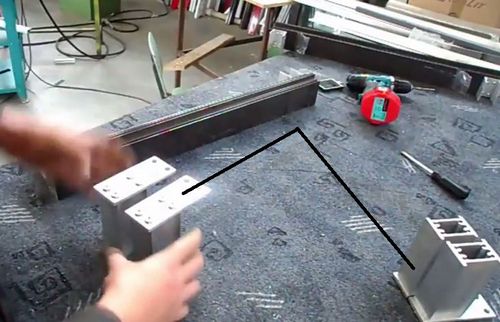

Шаг 3. После завершения крепления сухарей на противоположных профилях обязательно проверьте их положение. Приставьте два элемента друг против друга, грани сухарей должны располагаться по одной линии. Это крайне важно, в противном случае в углах не будет 90°, вставить стеклопакеты будет невозможно.

Сухари должны быть на одном уровне

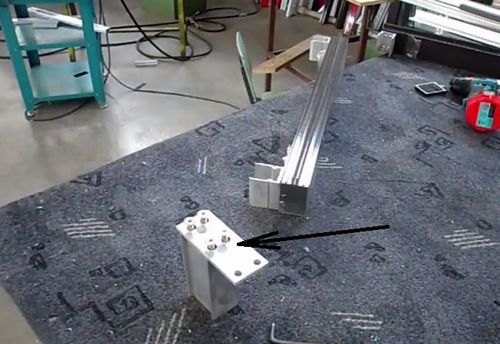

Шаг 4. Прикрепите к специальным вставкам крепежные пятки, часто в качестве вставок используются те же сухари, только длинные.

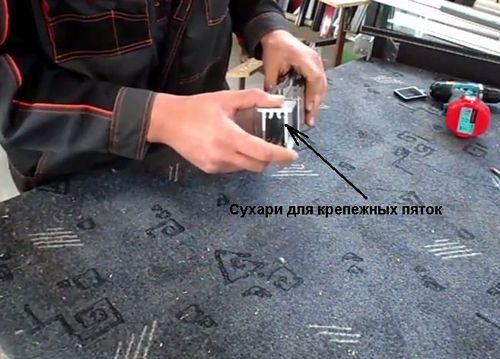

Сухари для крепежных пяток

Ответственные производители поставляют их в комплекте. Если нет – придется самостоятельно заниматься, подготавливать пластины и нарезать резьбу в торцевых полостях сухарей. Длина сухарей для пятки примерно 6–8 сантиметров. Металлическую пластину (пятку) анкерами прикрепите к длинному сухарю, в дальнейшем он вставляется в полую честь профиля.

Прикрутите пластину

Пластина по размерам длиннее профиля и имеет два дополнительных отверстия, с помощью которых стойка крепится к полу и потолку. Две закладные пятки крепятся сверху, а две снизу конструкции.

Закладные, 4 штуки

Шаг 5. Приступайте к установке ригелей. Ригели вставляются в сухари, на внутренних боковых поверхностях которых имеются специальные посадочные гнезда под саморезы. Для того чтобы они держались, прикрепите их саморезами. Чтобы отверстия на ригелях совпали с посадочными гнездами, проведите замеры штангенциркулем. Узнайте высоту посадочных мест и на таком же расстоянии сверлите отверстия Ø5 мм в ригелях.

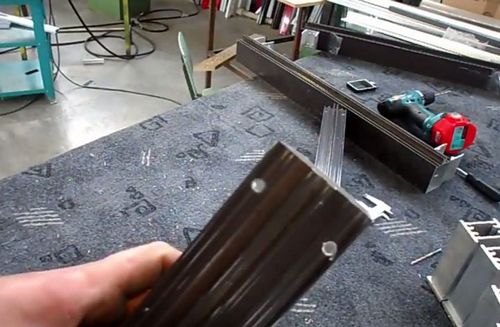

Разметка и сверление отверстий

Отверстия

Практический совет. Во время сверления отверстий в алюминиевых профилях обращайте внимание, чтобы стружка не царапала краску. Своевременно очищайте сверло от набившейся стружки. Алюминиевые сплавы имеют неприятное свойство – постоянно забивают канавки сверла, оно плохо работает и перегревается.

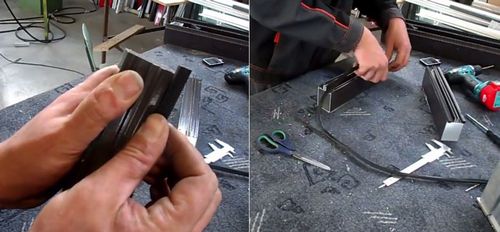

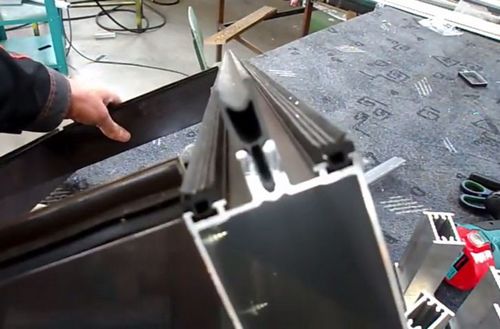

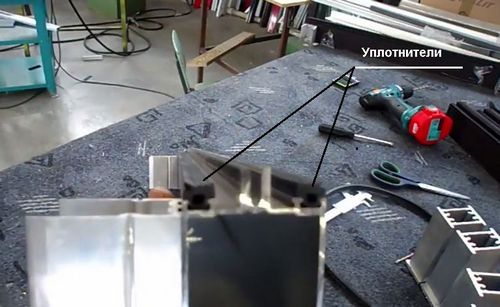

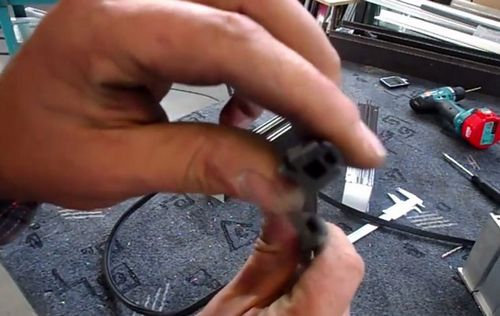

Шаг 6. Вставляйте в канавки профилей уплотнители стеклопакетов. Они имеют различную высоту в зависимости от толщины стеклопакетов.

Уплотнители могут быть разной толщины

Установка уплотнителей

Уплотнители

Резиньте ригели с запасом уплотнителей примерно пять миллиметров. Это нужно для того, чтобы во время температурных расширений уплотнитель постоянно плотно прилегал к поверхностям. Потом во время окончательной сборки выступающий кончик сжимается и с усилием садится на место в канавку.

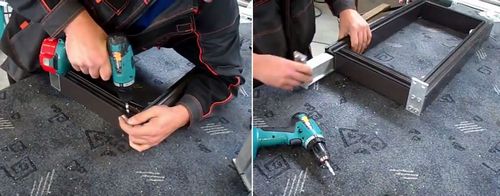

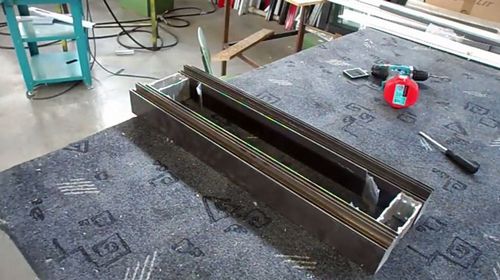

Шаг 7. После подготовки всех элементов соберите конструкцию в единое целое. По очереди вставляйте ригели в вертикальные стойки, они должны входить в прикрученные сухари. Элементы крепите саморезами в просверленные отверстия. Рекомендуем пользоваться саморезами с потайной головкой. Они и держат надежно, и в случае незначительных ошибок не будут мешать вставлять стеклопакет.

Соединение элементов

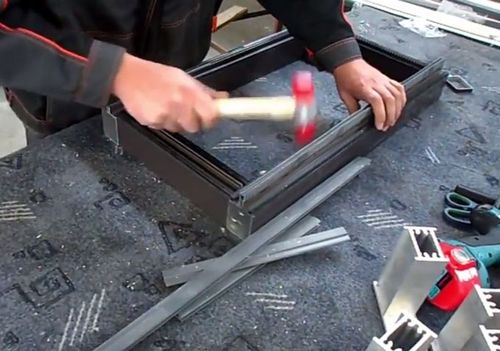

Шаг 8. Для того чтобы алюминий снаружи не касался внутреннего и не терялось тепло, установите термомост (термовставку). Он устанавливается в специальные монтажные канавки профилей, канавки расположены посредине элементов. Аккуратно ставьте термомост, следите, чтобы он по всей длине лег на место.

Сборка конструкции

Установите термомост

Установленный элемент

Видео — Как собирается фасадная система. Остекление

Каталог

Alumark. Изготовление и монтаж фасадных конструкций. Инструкция для скачивания

Инструкция

Видео — Монтаж алюминиевого витража

Видео — Монтаж алюминиевого витража (часть 2)

Видео — Монтаж витража, часть 3

Виды фасадных систем

Перед началом работ по остеклению фасадов нужно выбрать оптимальный для каждого случая вариант. Сегодня существует несколько видов, у каждого есть свои особенности.

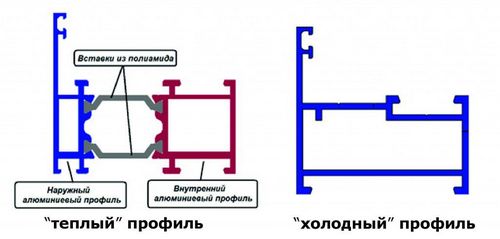

Теплый и холодный. Если внутреннее помещения отапливаемое, то для экономии затрат на поддержание благоприятной температуры нужно выбирать теплый вариант фасадного остекления из алюминиевых профилей. Теплое остекление имеет минимум двухкамерные стеклопакеты, для создания конструкции применяются специальные профили с несколькими воздушными камерами внутри. По стоимости довольно дорогое удовольствие.

Виды профилей

Холодный обойдется намного дешевле, вес конструкции незначительный, для монтажа можно применять дешевые однокамерные профили. Кроме небольшого количества камер такие профили имеют тонкие стенки – для изготовления используется меньшее количество дорогостоящего алюминиевого сплава. Как следствие – отпускная цена намного ниже.

Безрамные и рамные конструкции. Для безрамных профили не нужны, там иная технология монтажа. А для создания рамных применяются алюминиевые профили и доборные элементы. Рамные могу иметь несколько видов:

• стоечно-ригельные;
• модульные;
• структурные или полуструктурные.

Стоечно-ригельные состоят из вертикальных несущих стоек и горизонтальных ригелей. Параметры металлопрофилей подбираются в зависимости от размеров конструкции и характеристик стеклопакетов. Как собираются такие конструкции, мы описывали выше.

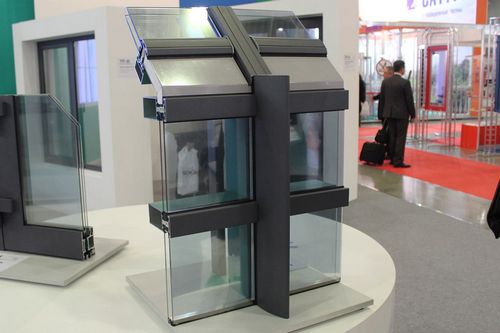

Стоечно-ригельные системы

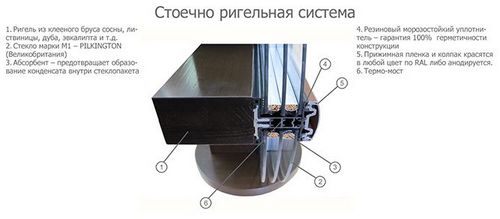

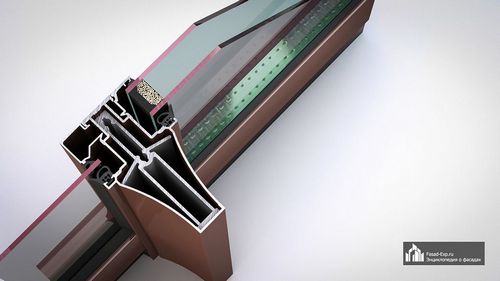

Схема крепления стекла в стоечно-ригельной системе остекления фасадов

Файл для скачивания. Монтажные схемы

Монтажные схемы

Прямой фасад стоечно-ригельной конструкции

Прямой фасад стоечно-ригельной конструкции, стеклопакет 24 мм

Прямой фасад стоечно-ригельной конструкции, открывающаяся внутрь створка

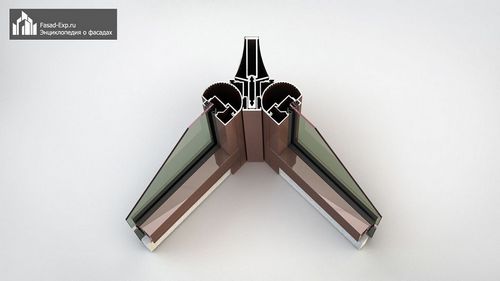

Излом плоскости внутрь до 90°

Излом плоскости наружу до 90°

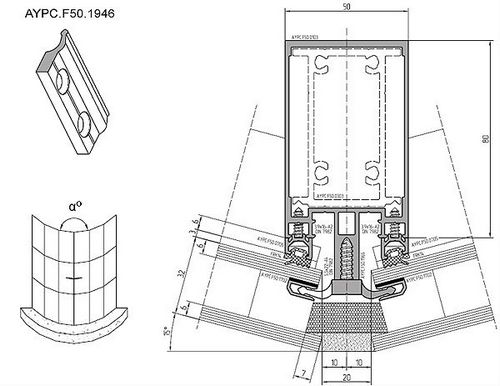

Излом плоскости наружу 45°

Излом плоскости внутрь до 90°, открывающиеся створки

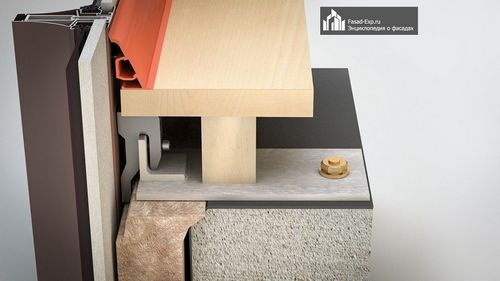

Узел крепления к межэтажному перекрытию

Применяемое решение кронштейна, обеспечивает широкий 3D-диапазон регулировок положения закрепляемой стойки, обеспечивает минимальный зазор между фасадом и несущим перекрытием

Модульные. Изготавливаются по эскизам потребителей на специализированных предприятиях и поставляются в готовом виде. Отдельные модули монтируются на месте. За счет такой технологи сокращается время на монтаж и исключаются риски неправильной сборки. Но к сожалению, значительно возрастает стоимость конструкции.

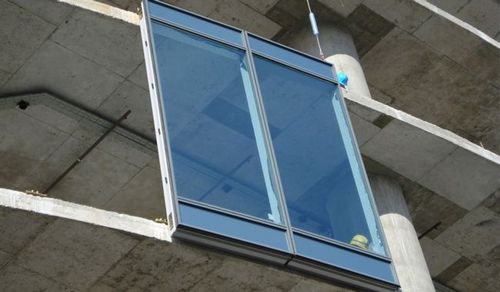

Модульная система остекления

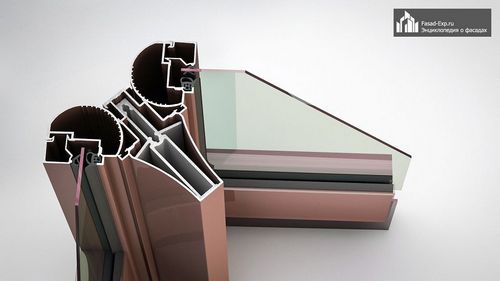

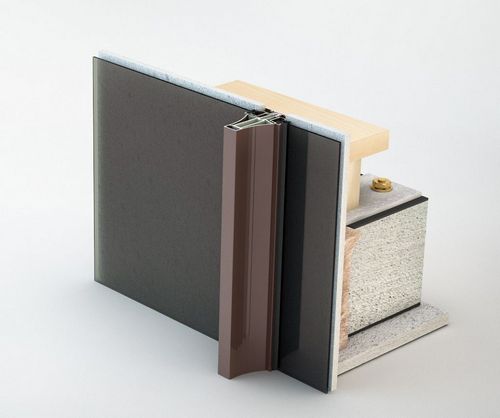

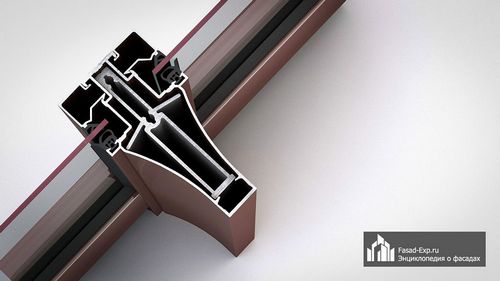

Конструкция узла модульного элементного остекления

Структурные. Все крепежные элементы располагаются внутри конструкции и с внешней стороны незаметны. Обладают улучшенными дизайнерскими характеристиками, но существуют ограничения по высотности зданий. Конструкции не имеют достаточного запаса прочности, вес конструкции ограничен.

Структурное остекление

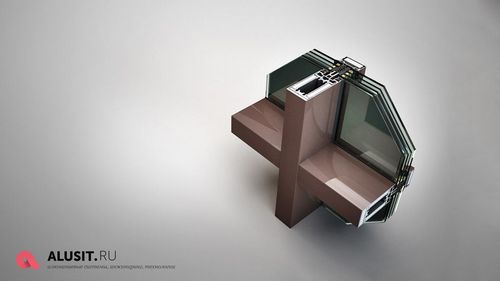

Система структурного остекления Alusit

Полуструктурные. По прочности превосходят структурные, имеют дополнительные усиливающие элементы.

Полуструктурные фасады также создаются с помощью структурного остекления, но есть здесь и ряд отличий от полностью структурных фасадов

Организация перехода с наклонной части на вертикальную в полуструктурном типе остекления

Установка фасадной системы на место

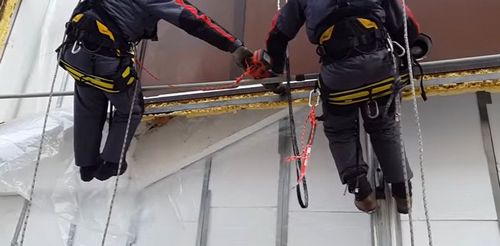

Важно. Монтаж фасадной системы из алюминиевых профилей выполняется без стеклопакетов. При наличии оконных створок они демонтируются.

Шаг 1. Замерьте размеры проема в стене, проверьте, отвечают ли они параметрам фасадной системы. При необходимости увеличьте или уменьшите проемы, оптимальное расстояние между стенами и конструктивными элементами 1–2 см.

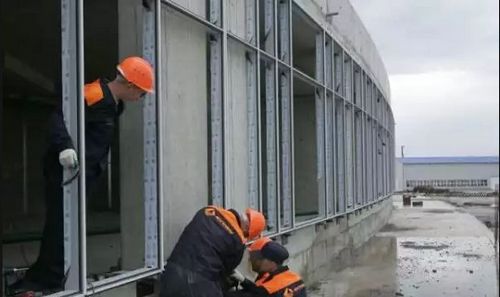

Шаг 2. Осторожно поднимите собранную конструкцию и установите ее на место. Во время подъема усилия прилагайте равномерно, работы должны выполнять не менее двух человек. Выставьте конструкцию строго вертикально по уровню, зафиксируйте ее положение клиньями.

Подъем конструкции

Шаг 3. Просверлите по периметру профилей отверстия под анкеры, вставьте их на место и закрепите. Зафиксируйте пятки вверху и внизу конструкции.

Шаг 4. Монтажной пеной задуйте щели между алюминиевой конструкцией и проемом в стене. Перед запениванием тщательно увлажните поверхности. Влага не только значительно повышает адгезию материалов, но и ускоряет время застывания пены.

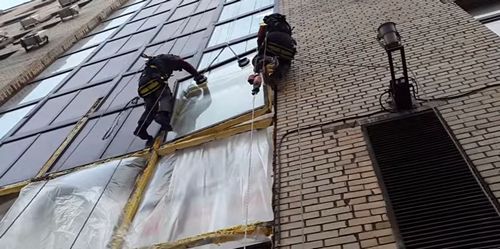

Фасадное остекление

Запенивание

Шаг 5. После застывания срежьте выступающую пену, подровняйте поверхности при помощи штукатурки.

Шаг 6. Аккуратно вставьте стеклопакеты, поставьте на место штапики.

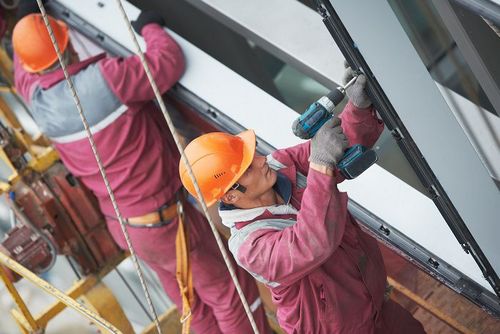

Монтаж алюминиевых конструкций

На этом монтаж конструкции закончен, можно приступать к финишной отделке помещений. Если полы не закончены, приложите максимум усилий, чтобы нижний ригель имел упор по всей длине. Это намного усиливает конструкцию и повышает безопасность эксплуатации. Если во время установки стеклопакетов обнаружились шатания – непременно найдите причину и устраните ее. Категорически запрещается установка стеклопакетов в непрочные конструкции.

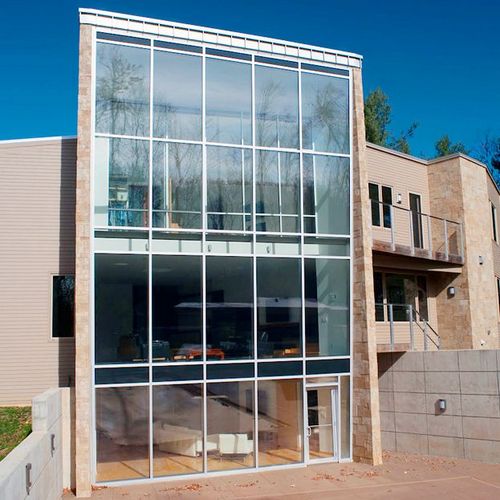

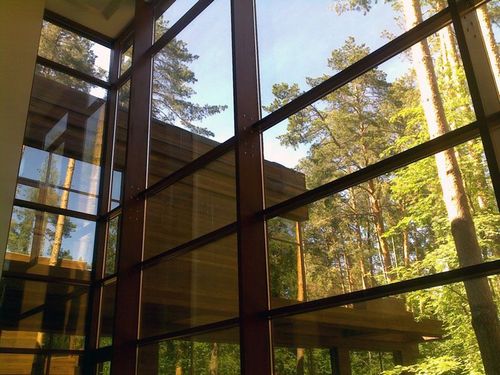

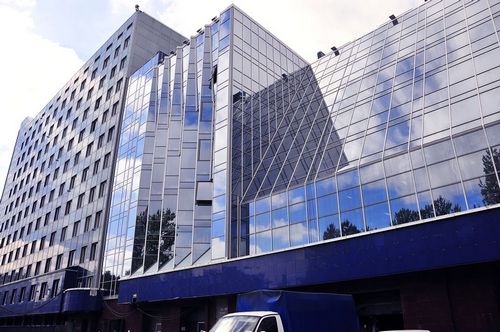

Фасад здания выполнен при помощи светопрозрачных конструкций

Конструкции из алюминия

 Видео — Алюминиевые светопрозрачные конструкции
