Вентиляция в бане своими руками: схема и устройство системы вентиляции

В бане любого типа, как и в сауне, воздухообмен необходим для обеспечения кислородом печи-каменки и людей в парилке. Рассмотрим, как проектируется и монтируется вентиляция в бане своими руками. Схема реализации зависит от размера помещения и указаний производителя топки. Но есть и общие правила проектирования.

Содержание:

Вентиляция в бане своими руками: схема и устройство системы вентиляции

Для помещений парилок нормами установлено минимальное количество воздухообмена. В СНиП для общественных зданий рекомендуется принимать кратность вытяжки больше 1,0 в 1 ч, а в справочном пособии к нормам для бани сухого жара кратность воздухообмена установлена 5,0 и выше в 1 ч.

На практике, при использовании естественной вытяжки, проверить значение объема воздуха трудно. Подсчет нужен при прокладке сети с механическим побуждением и установкой вытяжного вентилятора оснащенного для настройки и отключения регулятором оборотов. Вентилятор используют если естественные каналы не в состоянии обеспечить нужный объем воздухообмена, или место выброса находится в удалении от парилки. Все детали системы рассчитываются на работу при высокой температуре и влажности.

Все схемы воздухообмена в бане обладают общим принципом монтажа:

  • подача свежего воздуха происходит недалеко от печи, желательно под ней или за задней стенкой;
  • решетки и клапаны изготовляют из дерева, или материалов, не выделяющих вредных веществ при нагреве;
  • кроме рабочей, устанавливают и дежурную вытяжку под потолком способствующую быстрому охлаждению и проветриванию помещения после использования.

Вентиляция в бане своими руками: схема и устройство системы вентиляции

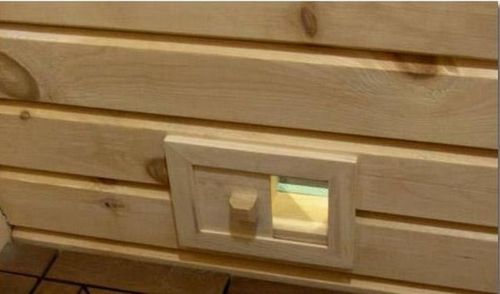

Приточное отверстие за печью.

Схемы организации вентиляции бани своими руками

По каким принципам организовывается вентиляция в бане? Схема зависит от размещения оборудования, используемой печи и планировки помещения.

Фотоотчет - "Строительство каркасной бани".

Движение воздуха организовывается таким образом, чтобы свежий воздух проходил через топку, нагревался до внутренней температуры и удалялся из бани с противоположной стороны.

Основные схемы проектируют с естественным движением потоков под действием разницы температур, придерживаясь схем:

  1. Забор воздуха над полом. При такой схеме приток подается в парилку через отверстие с решеткой за топкой. Поток, проходя сквозь печь, нагревается и поднимается вверх. Возле дальней стены он остывает и опускается в нижнюю часть помещения, где и удаляется через канал.
  2. Во второй схеме удаление воздуха осуществляется из верхней зоны помещения без устройства вентканалов.
  3. Если позволяет высота помещения, то разрешается устраивать вентиляцию через отверстия в полу. Для этого возле печи проектируется приемное отверстие наружного воздуха. Нагретые потоки поднимаются вверх и опускаются на уровень пола, в котором устроены вентиляционные решетки или отверстия. Пространство под полом соединено с вертикальной шахтой, через которую и удаляется вытяжной воздух.
  4. Иногда вытяжной канал организовывается прямо над топкой. Чтобы воздух циркулировал, печь в бане устанавливают в углублении пола. Решетка приточного воздуха монтируется у противоположной от топки стены парилки.

Вентиляция в бане своими руками: схема и устройство системы вентиляции

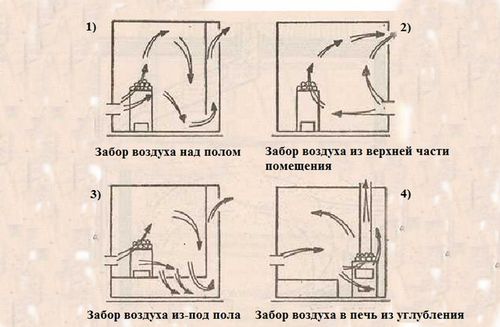

Схемы устройства вентиляции бань и саун своими руками.

Реализация проветривания парилки своими руками

Рассмотрим схему вентиляции в бане, которую легко реализовать самостоятельно. Для приточного воздуха приемное отверстие прорезается как можно ближе к печи или под ней. Минимальный диаметр приточного канала – 60 мм или аналогичное по площади сечения прямоугольное отверстие. В подготовленный проем устанавливается деревянная решетка, которой при необходимости полностью перекрывается движение воздуха в канале.

В каком месте устанавливается вытяжная вентиляция в бане своими руками? Схема размещения устраивается с расположением места удаления воздуха из парилки на максимальном расстоянии от приточной решетки. Для нее на противоположной от печи стене на высоте около 60 см от пола вырезается вход в вертикальный канал. Диаметр воздуховода принимается приблизительно в два раза больше, чем приемное отверстие, в нашем случае – 125 мм. Если вытяжной воздуховод проходит по холодному помещению, или по улице, его изолируют и организовывают сток конденсата в зимний период.

Вентиляция в бане своими руками: схема и устройство системы вентиляции

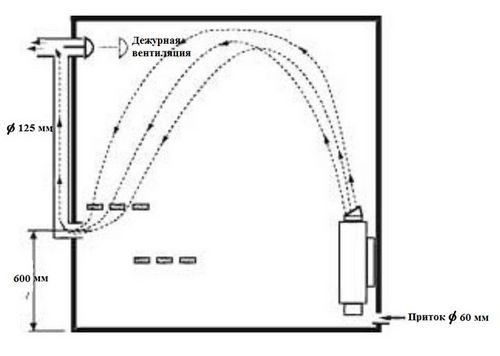

Схема организации системы вентиляции в бане.

Кроме стационарной вытяжной системы, в бане организовывается дежурная временная вытяжка. Она работает в перерывах между использованием парилки. Для этого в верхней части противоположной от печи стены монтируется деревянный клапан, который перекрывается во время функционирования бани.

Вентиляция в бане своими руками: схема и устройство системы вентиляции

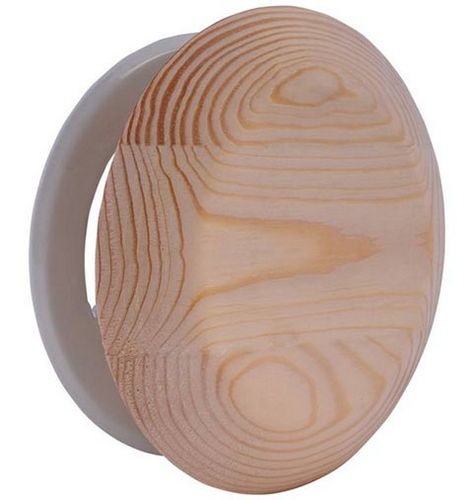

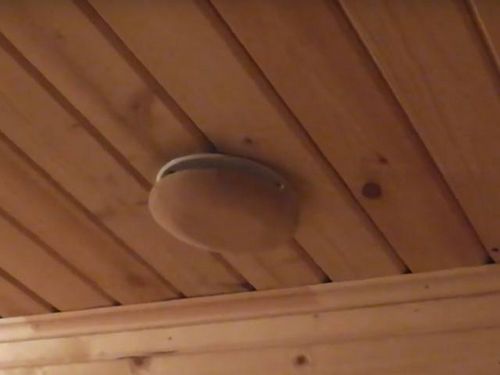

Деревянный клапан.

При соблюдении норм и правильном выборе оборудования каждому по силам реализовать качественную схему вентиляции в бане своими руками. Обратите внимание на то, что требования по устройству вентиляции указаны и в документации к печи.
