Монтаж кондиционера своими руками - стоит ли браться самостоятельно?

Еще не так давно, каких-то 20 лет назад, кондиционеры считались уделом или больших начальников, или очень богатых граждан. На самом деле – эти климатические установки стояли в «высоких» кабинетах, люксовых номерах отелей или, намного реже – в собственном жилье состоятельных людей. Однако, в настоящее время удобство такой бытовой техники по достоинству оценено самыми широкими слоями населения, она перестала быть недоступной по цене, и сейчас уже никого не удивляют кондиционеры, стоящие практически повсеместно.

Монтаж кондиционера своими руками

Как правило, фирмы, занимающиеся реализацией климатического оборудования, в большинстве случаев берут на себя и заботы по его установке, отладке и запуску в эксплуатацию. Конечно, эта услуга – не бесплатная, причем ее стоимость может быть весьма значительна даже на фоне цены самого кондиционера. Поэтому, наверное, потенциальных покупателей часто волнует вопрос – обязательно ли прибегать к помощи мастеров? Нельзя ли произвести монтаж кондиционера своими руками?

Однозначного ответа на этот вопрос нет. И сами кондиционеры бывают разными, и уровни технической подготовленности хозяев жилья могут существенно различаться. Кроме того, большое значение имеет конкретное расположение жилого помещения, в которое планируется установка такого прибора – очень часто без специализированного оборудования, снаряжения или строительной техники произвести самостоятельный монтаж попросту невозможно.

А для того чтобы сразу можно было оценить сложность поставленной задачи, нужно хотя бы немного разобраться в принципе работы кондиционирующей установки – за счет чего же происходит резкое охлаждение проходящего через нее воздуха?

Основные принципы работы бытового кондиционера

Если рассуждать с позиций физических закономерностей, то для того, чтобы в одном месте определенной сбалансированной системы произошло охлаждение, то на другом участке это должно компенсироваться соответствующим нагревом. Как этого достичь?

Всем известно, что испарение жидкости с поверхности какого-либо объекта всегда сопровождается поглощением тепла и, соответственно, быстрым охлаждением этой поверхности. Достаточно вспомнить, что, например, мокрая ладонь ощущает гораздо большую прохладу, чем сухая. Влажные компрессы на лоб заболевшего при повышении температуры – это также один из практических приемов использования этого принципа. И наоборот, конденсация пара в жидкое состояние проходит с выделением тепла. Значит, необходимо создать условия, чтобы в одной единой системе жидкость на одном участке активно испарялась, а на другом – под воздействием какого-то внешнего влияния конденсировалась, отдавая тепло. Именно так устроены практически все холодильники, морозильники и кондиционеры.

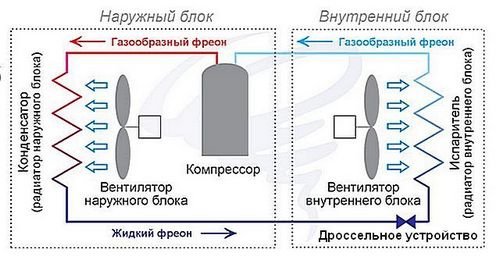

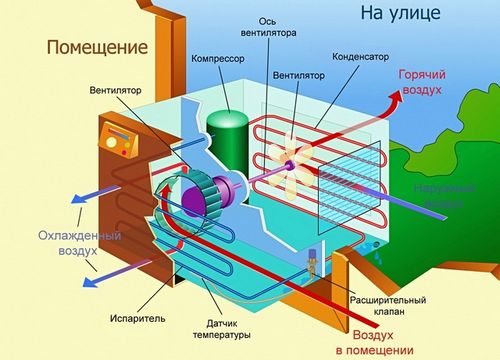

Принципиальная схема работы любого кондиционера приведена на следующем рисунке:

Принцип работы кондиционирующей установки

Этот агрегат можно условно разделить на две половины – внешнюю и внутреннюю. В сплит-системах это разделение происходит «буквально» - с разделением на соответствующие блоки. В моноблочных моделях это не столь заметно визуально, так как вся конструкция скомпонована в едином корпусе, но принцип работы при этом не меняется.

Итак, и во внешней, и внутренней части кондиционирующей установки имеется свой трубчатый радиатор, правда, выполняют они прямо противоположные функции. В наружном блоке он играет роль конденсатора, а во внутреннем – испарителя. Между собой они связаны герметичными трубопроводами. По этому замкнутому контуру с помощью компрессора постоянно перекачивается специальное вещество – так называемый хладагент.

Основное требование к подобному хладагенту – достаточно высокая, по сравнению с атмосферными газами, температура вскипания, отсутствие вероятности замерзания (перехода в твердое агрегатное состояние), высокая летучесть. На заре производства холодильных агрегатов и кондиционеров в этом качестве чаще всего использовался аммиак. Однако, пары этого химического соединения очень опасны для человеческого организма, и поэтому со временем оно было повсеместно вытеснено фреонами – специальными синтетическими газами (или смесями газов), разработанными именно для таких целей. До недавнего времени в большинстве кондиционеров чаще всего применялся фреон R-22, однако в ряде стран его использование уже находится под запретом, как вещества, ведущего к разрушению озонового слоя Земли. Более современным, совершенным и безопасным является фреон R-410А. Температура кипения, то есть активного перехода из жидкого в газообразное состояние при нормальном атмосферном давлении у них составляет примерно минус 50° С.

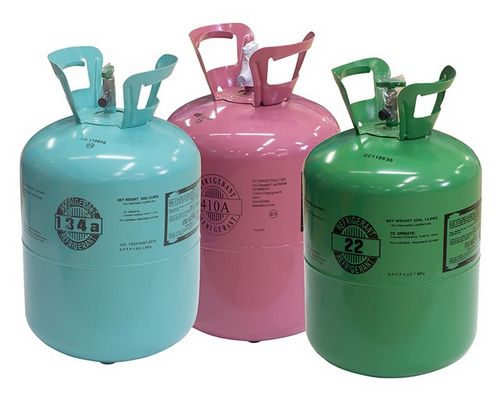

Штатные заводские «упаковки» различных типов фреонов

Однако, как известно из курса термодинамики, процесс фазового перехода вещества из одного агрегатного состояния в другое зависит не только и даже не столько от температуры, сколько от давления. Значит, посредством специальных устройств необходимо создать условия для активной конденсации хладагента снаружи, соответственно, испарения внутри помещения. Достигается это работой компрессора и наличием специального дроссельного устройства (терморегулирующего вентиля).

Если рассмотреть подробнее цикл работы, то он выглядит следующим образом:

• На входе в компрессор хладагент имеет газообразное состояние при относительно невысоком давлении.
• Компрессор обеспечивает перемещение фреона по системе, одновременно значительно повышая степень его сжатия перед входом в радиатор конденсатора. Повышение давления, безусловно, сопровождается значительным ростом температуры. Поток холодного наружного воздуха, подаваемый вентилятором, отводит тепло, одновременно активизируя процесс конденсации хладагента – перехода его в полужидкое состояние.
• Перемещаясь по трубам, фреон перед входом в испаритель проходит через дроссельное устройство – терморегулирующий вентиль. За счет особой конфигурации прохода давление в магистрали резко снижается, что вызывает быстрое, практически лавинообразное вскипание хладагента с его испарением, переходом в газообразное состояние и, соответственно, резким падением температуры.
• Вентилятор внутреннего блока обеспечивает прохождение потока воздуха в помещении через радиатор испарителя. с его охлаждением.
• Из испарителя фреон попадает вновь в компрессорную установку, таким образом, цикл замыкается.

Конструкция дроссельного устройства может быть разной – от капиллярной трубки до сложного многоходового крана, позволяющего не только точно регулировать температуру охлаждения фреона. Такой механизм способен «перенаправлять» деятельность блоков, превращая испаритель в конденсатор и наоборот – это используется при переключении многих моделей кондиционеров в «зимний» режим – на нагрев помещения.

Безусловно, современные кондиционеры – это высокотехнологичные устройства с массой дополнительных контрольных, управляющих, сервисных функций, но принцип работы у них – единый.

Основные типы бытовых кондиционеров

Разобраться с правилами монтажа кондиционеров невозможно, если, помимо принципа работы, не уяснить конструктивные особенности различных типов этих бытовых приборов.

Прежде всего все кондиционеры можно подразделить на две больших категории – моноблочные (собранные в одном корпусе) и сплит-системы (имеющие два раздельных блока или более).

Моноблочные кондиционеры

Вся принципиальная схема кондиционера собирается в одном корпусе. «Внешний» и «внутренний» рабочие блоки разделят перегородка, которая во многих моделях является регулируемой, позволяющей воздуху проникать из помещения наружу и обратно для осуществления вентиляции или рекуперации.

По способу установки они также могут иметь различия:

• Оконные кондиционеры – название говорит само за себя. Блок устанавливается в оконный проем, так чтобы основная часть корпуса находилась снаружи, а в помещении оставалась лишь панель управления и жалюзи для направления охлаждённого воздушного потока.

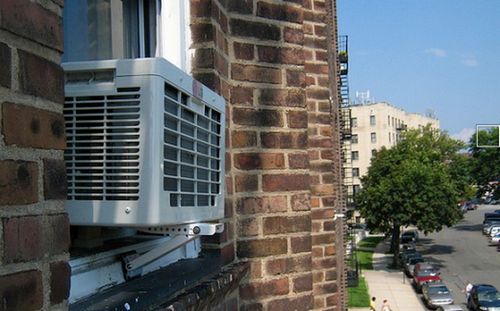

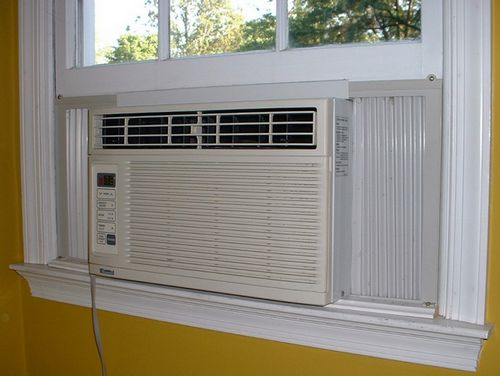

Так обычно устроен оконный моноблочный кондиционер

Достоинства подобно й схемы очевидны:

- Все внутренние трубопроводы уже собраны в заводских условиях, заправка фреоном осуществлена там же, то есть установка самого кондиционера значительно упрощается, и сводится, в основном, к общестроительным или столярным работам.

- Подобные модели позволяют работать в режиме принудительной вентиляции помещения.

- Цена на такие кондиционеры невысока, и если учесть отсутствие необходимости в сложном монтаже, то с точки зрения экономичности это - оптимальный вариант.

Недостатков также немало.

- Достаточно крупный моноблок серьезно уменьшает интенсивность светового потока из окна, снижая естественную освещенность комнаты (нередко, чтобы этого избежать, моноблоки монтируют в специально проделанный проем в стене).

- Сам по себе кондиционер в зимнее время становится «мостом холода» с улицы в помещение. Нужно продумывать его демонтаж на это время с герметичной утепленной заделкой проема, либо каким-то образом иначе решать проблему термоизоляции.

- Такой кондиционер плохо вписывается в систему стеклопакетов, если, конечно, при установке ПВХ окон его монтаж не был продуман заранее.

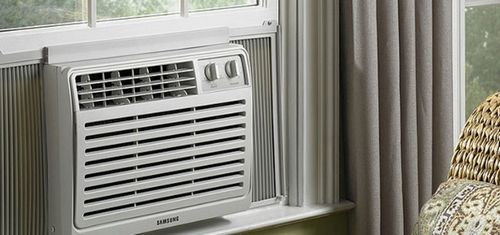

Моноблочные «оконники» неплохо вписываются в интерьер комнаты

- Моноблочный кондиционер «привязан» к одному месту, и не всегда сможет равномерно распределить охлажденный воздух по всему объему помещения. Кроме того, часто этому мешают оконные гардины, шторы, жалюзи и т.п.

- Как правило, такие кондиционеры отличает достаточно высокий уровень шумности.

• Мобильные моноблочные кондиционеры – передвижные (обычно – оснащенные колесиками для удобства перемещения) аппараты, которые устанавливаются по мере необходимости в том или ином помещении. Внешне. Как правило напоминают тумбочку с системной направляющих жалюзи на корпусе и устройствами управления.

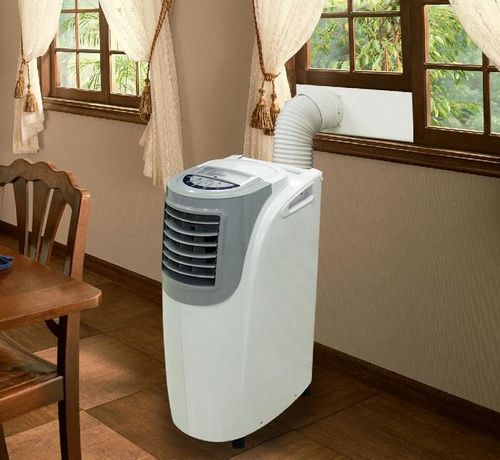

Мобильный кондиционер в работе

В одном корпусе скомпонованы и конденсатор, и испаритель. Обязательно имеется гибкий рукав для отвода теплого воздуха из конденсатора наружу, за пределы помещения.

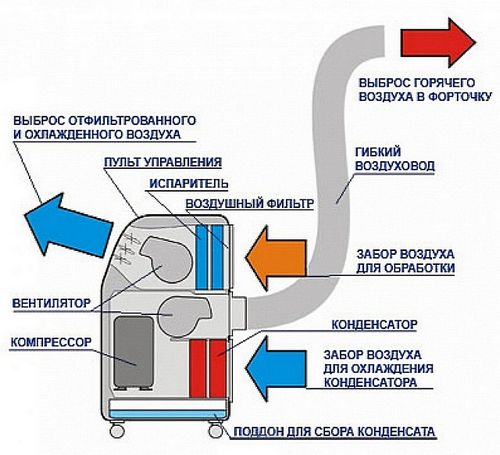

Принципиальная схема мобильного кондиционера

Достоинства подобного типа кондиционеров:

- Полностью отпадает необходимость сложного монтажа – никаких соединений, герметизаций, заправок, электрических подключений и т.п. Все по принципу – «включи в розетку и пользуйся», достаточно лишь вывести гибкий рукав наружу через форточку или отверстие в стене или оконном блоке. (Существуют, правда, более сложные модели, у которых даже предусмотрен внешний блок. Но такую разновидность, пожалуй, можно даже отнести к сплит системам, так как монтаж подобных кондиционеров занимает не один час, и мобильными их назвать можно только с очень большой «натяжкой»).

- Есть возможность переставлять кондиционер из помещения в помещение, брать с собой на дачу, его совсем несложно убирать по минованию надобности зимой на хранение.

Недостатки «мобильной» схемы:

- Мобильность – достаточно условная, так как ограничена длиной гофрированного рукава для вывода нагретого воздуха. Обычно это – не более 1,5 ÷ 2 м от окна.

- Водный конденсат, получающийся при охлаждении воздуха, не отводится наружу, а скапливается в поддоне кондиционера. Таким образом, требуется регулярное обслуживание – слив скопившейся воды, иначе аппарат просто останавливается.

- Такие кондиционеры – достаточно шумные.

- Стоимость подобного прибора – очень высока, сопоставима с ценой качественной сплит-системы при несоизмеримо меньших эксплуатационных показателях.

- Как ни крути, но подобный кондиционер загромождает помещение, особенно если оно – небольшой площади.

Сплит-системы

Из всех современных кондиционеров они сейчас – наиболее распространённые. Главная их особенность – блоки конденсации и испарения исполнены в различных корпусах и разнесены – установлены снаружи и внутри помещения. При этом все самые шумные узлы кондиционера (в частности – компрессорная установка) вынесена на улицу, то есть общий уровень шумности такого кондиционера – минимальный.

Какова же примерная компоновка кондиционеров, исполненных по принципу сплит-системы? Безусловно, у разных производителей и в различных моделях могут быть свои характерные особенности, но общая схема примерно одинакова.

Для начала – наружный блок.

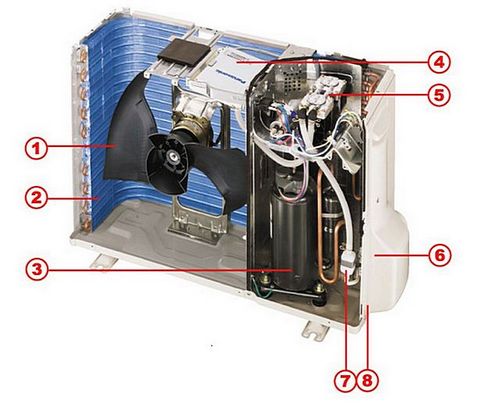

Схема устройства внешнего блока сплит-системы

Вентилятор (поз. 1) на оси электродвигателя служит для создания, по мере необходимости, воздушного потока для отвода тепла от радиатора – конденсатора (поз. 2)

Перекачку хладагента и поддержание требуемого давления в контуре его циркуляции обеспечивает компрессор (поз. 3). Этот агрегат может быть поршневым (подешевле и пошумнее) или спиральным (дороже, но надежнее, особенно в условиях пониженных температур воздуха).

Блок электроники (поз. 4) – может, кстати, располагаться не во внешнем, а во внутреннем блоке, где он меньше будет подвержен влиянию внешней среды. Обеспечивает корректную работу всех электротехнических и электронных систем и механизмов.

Обязательный элемент – терморегулирующий вентиль (поз. 5). На данном рисунке показан вариант с использованием четырехходового клапана, характерного для моделей «зима — лето», работающих как на охлаждение воздуха, так и на нагрев.

Как правило, на правой торцевой части внешнего блока снизу (поз. 6) расположены штуцерные соединения, посредством которых производится соединение с внутренним блоком. Для большей безопасности этот узел, как правило, прикрывается защитным кожухом (поз. 8).  Обычно на этой же стороне, только сверху, расположена клеммная часть для электрической коммутации обеих блоков.

Перед входом магистрали в компрессор обычно смонтирован специальный фреоновый фильтр, который не должен допустить попадание в систему вместе с хладагентом мелких частиц, например, медной крошки или иных включений.

Теперь – строение и компоновка внутреннего блока. Однако, если с внешним блоком обычно существует однообразие, то здесь возможны несколько вариантов, зависящих от конкретного типа сплит-системы.

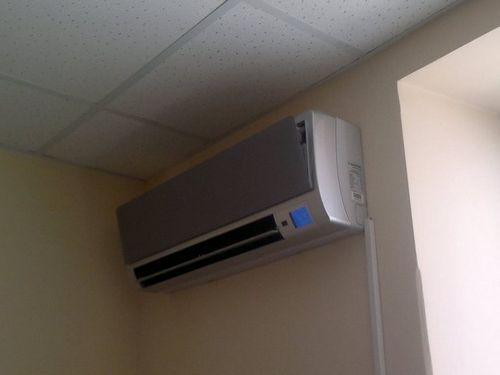

Самые распространенные — настенные блоки сплит-систем

• Так, кондиционеры могут быть настенными – самыми распространенными в условиях жилых помещений. Внутренний блок размещается на стене в удобной для пользователя месте.

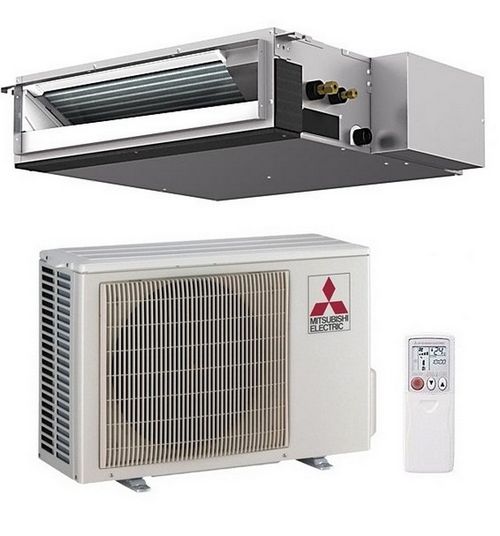

Канальная сплит-система

• Если требуется организовать охлаждение и вентиляцию воздуха в нескольких помещениях, то часто прибегают к установке канальной сплит-системы, которая размещается обычно над подвесным потолком.

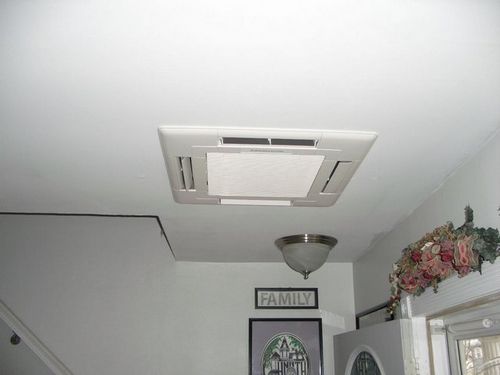

Кассетный блок очень удачно смотрится на потолке

• Блок сплит-системы кассетного типа размещается в одной плоскости с потолком и обеспечивает равномерное распределение воздуха во все стороны. Такие кондиционеры очень хорошо вписываются в интерьер помещений с подвесными потолками модульной конструкции.

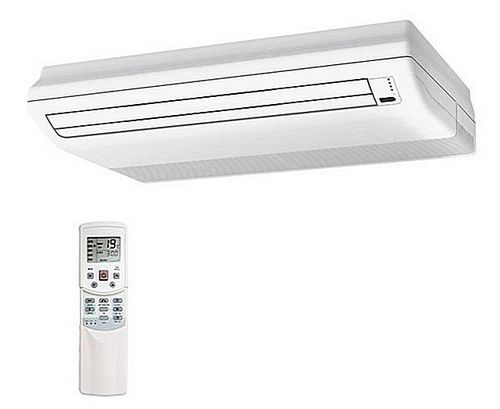

Блок напольно-потолочного типа

• Внутренние блоки напольно-потолочного типа, как уже понятно из названия, размещаются или вертикально на полу вдоль стены, или же горизонтально на плоскости потолка.

•

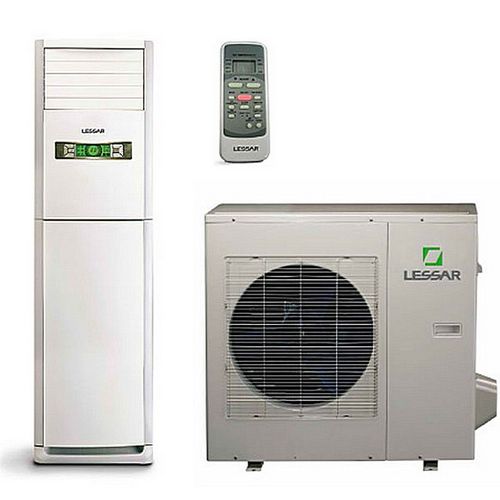

  Колонный кондиционер

• В некоторых общественных помещениях нет возможности использовать для размещения блоков стены или потолки (например, музеи, выставочные залы, исторические здания), или же превалирует необходимость установки блока в центре помещения для равномерного распределения потоков воздуха. В этих случаях прибегают к монтажу сплит-системы с блоком колонного типа.

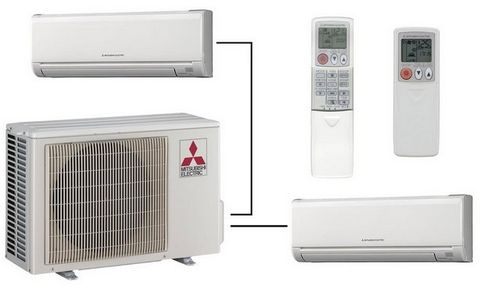

Один внешний блок и несколько внутренних — мультисплит-система

• Наконец, один внешний блок может комплектоваться несколькими внутренними того или иного типа. Этот комплект называется мультисплит-системой.

Тем не менее, как уже упоминалось, в условиях частных домов и квартир в настоящее время наиболее распространенными являются настенные сплит-системы. Принципиальная схема именно такого блока будет рассмотрен ниже:

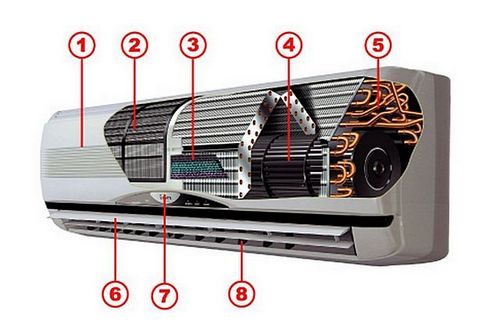

Схема внутреннего блока обычной сплит-системы

• Внешний пластиковый кожух (поз. 1) блока – по сути, решётка с отверстиями для забора воздуха. Эта панель легко снимается для проведения профилактических работ.
• Под ней расположен фильтр грубой очистки воздуха (поз. 2) – полимерная мелкоячеистая сетка для задерживания взвешенной в воздухе пыли, шерсти домашних животных и т.п. Такой фильтр должен подвергаться регулярной очистке – обычно не реже раза в месяц.
• Во многих кондиционерах устанавливаются и фильтры тонкой очистки и (или) дезодорации воздуха (поз. 3). Они могут быть различных типов – угольными, электростатическими и другими.
• Перемещение воздушных потоков в помещении обеспечивает встроенный в блок вентилятор (поз. 4), который, как правило, имеет возможность многоступенчатой регулировки скорости вращения.

Кстати, от интенсивности воздушного потока, во многом, зависит и комфортность восприятия микроклимата в помещении. Так, при увеличении скорости перемещения воздуха можно сэкономить на куда более высоких энергозатратах на его охлаждение (эффект обычного вентилятора):

Скорость воздушного потока м/с	Она же - км/час	Ощущаемый охлаждающий эффект (минус градусов С)
0,1	0,36	0
0.25	0.9	0,5
1.5	5.4	4
3	10.5	6
5	18,0	7
8	28,8	8
10	36,0	9

• Процесс испарения и резкого охлаждения проходит в испарительном радиаторе блока (поз. 5) – системе тонких трубок с циркулирующим по ним хладагентом.
• Направление воздушного потока задается системами жалюзи. Горизонтальные (поз. 6) регулируют перемещение охлажденного воздуха в вертикальной плоскости. Могут стоять неподвижно или менять свое положение в соответствии с выбранной программой работы. Вертикальные жалюзи (поз. 8) направляют поток в горизонтальном направлении. У недорогих моделей они чаще всего регулируются вручную, а в некоторых кондиционерах премиум-класса реализована возможность дистанционного управления ими.
• Панель индикации и управления (поз. 7) – обычно включает окно приёмника сигналов дистанционного управления, несколько светодиодов и индикаторную панель. Служит для отображения режимов работы кондиционера, сигнализирует о возможных неисправностях или системных сбоях. Иногда на панели может быть расположено несколько кнопок для мануального управления системой.

На схеме не видны, но требуют обязательного упоминания еще несколько важных элементов:

• В нижней части сзади, под декоративным кожухом, расположены два медных трубопровода с коммутационными штуцерами – для подсоединения с внешним блоком.
• Процесс интенсивного охлаждения воздуха в помещении всегда сопровождается обильным образованием конденсата на трубках радиатора. Сконденсировавшаяся влага стекает в специальный поддон, откуда удаляется наружу по проложенной дренажной трубке.
• Под декоративным кожухом скрыта плата электроники и коммутационная панель для соединения электрической части сплит-системы. Здесь подключается сетевой кабель для подключения напряжения питания и провода, связывающие наружный блок с внутренним.

После того как читатель получил представление о конструкции и принципах работы бытовых кондиционеров, ему легче будет разобраться с правилами их установки.

Как провести монтаж кондиционера своими руками

Чтобы не вызывать у читателей ненужных иллюзий, необходимо сразу сказать, что монтаж любого кондиционера (за исключением, пожалуй, мобильного) является задачей высокого уровня сложности и повышенной опасности. Это связано с тем, что процесс сопровождается монтажом весьма тяжелых блоков, и часто работы проводятся на большой высоте, что требует особой осторожности и квалификации установщика.

Кроме того, нельзя забывать, что кондиционеры относятся к сложному оборудованию, монтаж которых должен проводиться только специалистами. Таким образом, проведение самостоятельной установки, с вероятностью, близкой к 100%, лишит владельца каких-либо гарантийных обязательств производителя как в части сервисного обслуживания, так и на проведение замены или ремонтных работ при выявлении заводского брака.

Если монтаж моноблока не связан с прокладкой трубопроводов, просушкой, заправкой и герметизацией контура, то при установке сплит-системы весь этот технологически сложный специфичный процесс ляжет на установщика. А здесь требуются и особые инструменты, которых, как правило, не бывает в привычном «арсенале» домашнего мастера, и высокие навыки выполнения таких операций.

Стало быть, прежде чем браться за самостоятельную установку кондиционера, необходимо неоднократно и очень глубоко продумать сложность предстоящих операций, трезво оценить свои возможности, чтобы не получилось, что экономия на вызове бригады монтажников может обернуться глобальными потерями в виде полностью испорченной техники.

Тем не менее, в статье будут рассмотрены основные технологические приемы по монтажу кондиционеров – оконных моноблоков и настенных сплит-систем.

Монтаж оконного моноблочного кондиционера

Основная сложность при монтаже «оконника» - правильно выбрать место под него, вырезать и оформить проем, надежно закрепить в нем блок. Иных сложностей – с коммутацией труб и заправкой системы, нет – кондиционер, как правило, поступает в продажу в полностью готовом к эксплуатации виде.

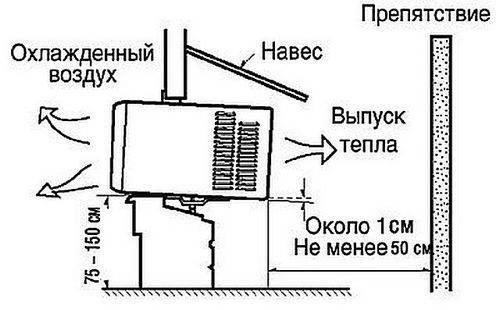

Принципы размещения моноблока

На картинке изображены основные принципы размещения оконного моноблока. Высота не должна быть менее 750 мм. Расстояние от заднего радиатора наружной части до какого-либо препятствия – не менее 500 мм. Кондиционер может встраиваться в окно или же в проем, проделанный в стене. Но в этом случае толщина стены не должна превышать 250 мм, иначе окажутся закрытыми боковые жалюзи забора воздуха, участвующего в охлаждении конденсаторного радиатора.

• Блок обязательно должен быть установлен под небольшим уклоном наружу, порядка 1 градуса. Это необходимо, чтобы образовавшийся конденсат свободно оттекал через дренажную трубку на улицу, не скапливаясь в поддоне в большом количестве.
• Сверху кондиционер снаружи необходимо прикрыть козырьком – от попадания атмосферных осадков и от прямых солнечных лучей, особенно если окна выходят на юг или юго-запад. Вместе с тем, эта защита ни в коем случае не должна мешать свободной циркуляции воздуха со всех сторон блока.
• Если кондиционер будет устанавливаться в окно, то необходимо выбрать для него оптимальное место – так, чтобы зазоры между стойками и перекладинами рамы и корпусом блока были минимальными. При этом необходимо учесть, что с каждой стороны блока должно оставаться не менее, чем 100 мм для обслуживания аппарата, свободно прохождения воздуха.
• Далее, переходят к оформлению проема под кондиционер. Здесь придется проявить столярное мастерство – необходимо снять стекло, смонтировать новую перемычку, вырезать стекло под новый размер и установить его на место.

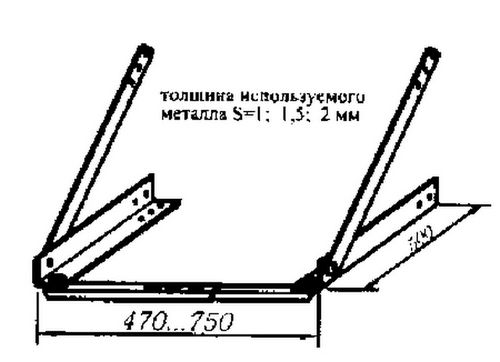

Самодельная или заводская монтажная рама

• Чтобы массивный блок стоял устойчиво, не вибрировал, его лучше всего установить на специально подготовленную монтажную раму, сделанную из стального или алюминиевого уголка. Конструкция такого рамного кронштейна может быть разной, это зависит от конкретных условий установки – нужно лишь немного «раскинуть мозгами». Главное, чтобы она имела надежную опору на устойчивые элементы контракции (стены, потолок, пол, верхний обрез оконного проема и т.п.), обеспечивала стабильное положение кондиционера, без продольного или поперечного люфта .
• В магазинах бытовой техники нередко продаются подобные монтажные комплекты. Их можно изготовить и самостоятельно по размерам моноблока, выполнив сварную конструкцию или разборную, на болтах.

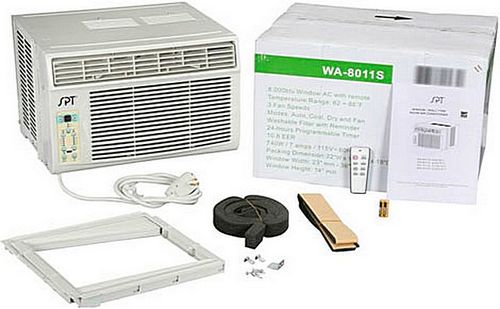

Некоторые оконные кондиционеры сразу комплектуются всем необходимым для установки

• Работа кондиционера всегда сопровождается достаточно чувствительной вибрацией, поэтому перед установкой нужно предусмотреть демпферные прокладки (резиновые или резинопластиковые).

Удобный регулируемый кронштейн для моноблока

• Обязательно нужно закрыть и уплотнить зазоры между корпусом кондиционера и элементами рамы (или стеной). Монтажную пену здесь применять нельзя – придется заделывать отверстия другими эластичными материалами, например, поролоновыми блоками (лентами). Узкие щели можно заполнить силиконовым герметиком. Затем проемы, как правило, закрываются дополнительно вырезанными по размеру кусками пенополистирола, а сверху – декоративными панелями.

Вокруг блока проемы могут быть закрыты декоративными накладками

• После установки кондиционера на месте обязательно устанавливается на дренажное отверстие отводящая трубка. Чаще всего применяют гофрированную пластиковую трубку диаметром 16 мм, хотя некоторые мастера предпочитают выполнять более «капитальный» сток из металлопластиковой трубы. В любом случае, дренажный сток не должен иметь перегибов (петель) с образованием воздушных пробок, затрудняющих отток влаги, не должен касаться  земли или поверхности жидкости в накопительной емкости.
• Последним шагом кондиционер подключается к электросети. Обязательно нужно соблюсти рекомендации по проведению отдельной линии питания со своим автоматом, по выдерживанию требуемого сечения проводов, в зависимости от мощности прибора, по подключению корпуса кондиционера к заземляющему контуру (через специальные трехконтактные вилку и розетку).
• По заверению монтажных работ можно произвести пробный пуск. При этом необходимо еще раз проверить качество крепления, максимально затянуть все крепёжные элементы, чтобы не допустить повышенной вибрации прибора – он сам по себе достаточно шумный, а некачественная установка этот шум многократно усилит.

Видео: монтаж оконного кондиционера – моноблока

Последовательность проведения монтажа сплит-системы

Прежде, чем переходить к рассмотрению этого вопроса, нелишним будет сделать ряд важных замечаний:

Чтобы к администрации портала не было никаких претензий, можно повториться, что, по ее мнению, проводить самостоятельный монтаж сплит-системы, не имея опыта подобных работ, не следует. О причинах уже говорилось выше.

Каждая модель кондиционера имеет собственные нюансы установки, которые подробно изложены в прилагаемой технической документации. Следовательно, последовательность работ и некоторые особенности могут не совпадать.

Многие операции по установке сплит-систем должны проводиться на улице, на внешней поверхности стен здания. Если это - второй этаж и выше, то подобные действия уже относятся к высотным работам, требующим особой подготовки и специального оснащения или оборудования (подъемной техники, альпинисткой оснастки и т.п.)

Такие «трюки» ничем хорошим не заканчиваются

Пренебрежение правилами безопасности несет смертельную опасность как для самих мастеров, так и для людей, которые могут оказаться внизу. Выполнять такие работы самостоятельно категорически запрещено!

Итак, все изложенное ниже следует воспринимать лишь в качестве обзорной статьи по методике установки сплит-системы, например, для контроля за работой вызванной бригады мастеров. Как инструкцию к самостоятельному выполнению текст не рассматривается!

Видео: инструмент для работы и характерные ошибки при установке

Работы по монтажу сплит-кондиционера проводятся в следующей последовательности:

• Производится первичная разметка мет установки внутреннего и внешнего блоков. Главная задача – определиться с конкретными местами их монтажа, так чтобы они соответствовали основным правилам их размещения (смотри схему):

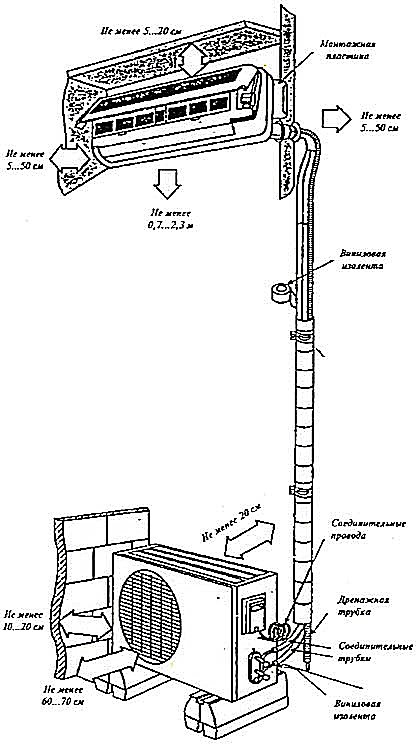

Основные параметры размещения блоков

• Сразу при этом необходимо учесть длину прокладываемой трассы. Так, «спина к спине» ставить блоки можно, но длина трассы при этом по технологическим соображениям не должна быть менее 1500 мм. Оптимально рассчитать так, чтобы прокладываемые трубопроводы все же не превышали 6 метров, иначе может потребоваться дополнительная подзаправка системы хладагентом. Сразу можно оценить, как «декорировать» трассу внутри помещения – убрать в штроб с последующей заделкой или же скрыть декоративным пластиковым коробом.

Разметка места установки и определение длины трассы позволят определиться с приобретением нужного количества материалов – медных трубок, дренажной гофры, кабеля, изоляционного флекса и скотча.

• Производится разметка места и подвеска внутреннего блока. Он устанавливается на специальную монтажную панель, которая заранее жестко крепится к стене.

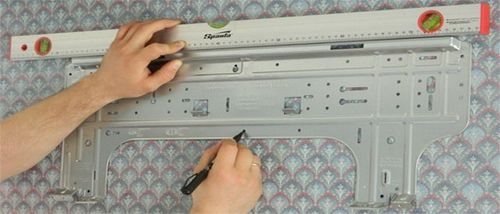

Выверка положения монтажной панели внутреннего блока

При разметке отверстий для крепления панели она обязательно выверяется по горизонтали с помощью строительного уровня. Это не «дань красоте», а обязательное условие для беспрепятственного стока конденсата в дренажную трубу, без его протекания за пределы поддона.

После того как монтажная панель закреплена, можно «потренироваться» в закреплении на нее блока – это понадобится потом, при окончательно монтаже блоков с уже подсоединенными коммуникациями.

• Теперь, по намеченному пути будущей трассы, необходимо пробурить отверстие во внешней стене дома. Это – не самая простая задача, особенно если знание железобетонное, с толстыми стенами. Бытовым перфоратором можно и не пытаться это сделать – потребуется мощный профессиональный инструмент и бур диаметром не менее 45 ÷ 50 мм. Чтобы не нарваться в толще стены на арматуру, рекомендовано сначала выбрать оптимальное место с помощью специального металл-детектора.

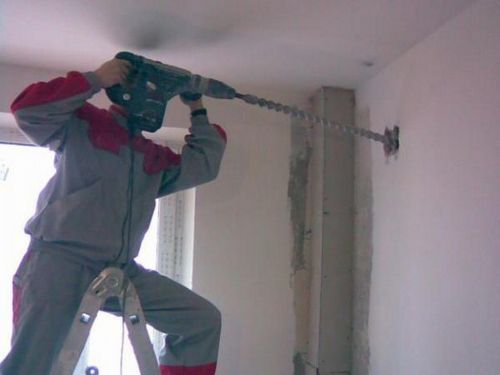

Бурение отверстие в стене для прокладки трассы

При сверлении отверстия следует делать небольшой уклон наружу – так, чтобы это способствовало свободному оттоку конденсата из внутреннего блока.

Если планируется скрыть трассу в стене, можно сразу вырезать в ней от отверстия до места установки внутреннего блока соответствующий штроб глубиной до 60 мм.

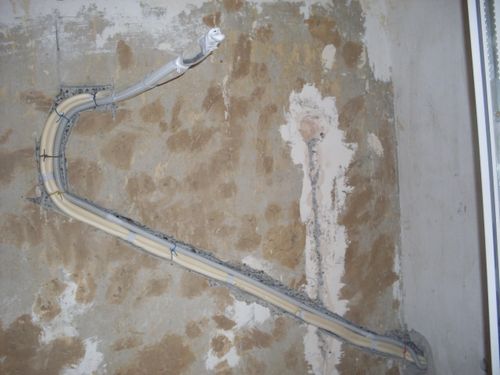

Трубы, при желании, можно спрятать в штроб

• Есть смысл перейти к наиболее сложной части монтажа – установке внешнего блока. Для этого в намеченном месте к стене здания (иногда – к полу балкона или плоской поверхности крыши) крепятся специальные кронштейны – они могут идти в комплекте с кондиционером, либо изготавливаются своими силами из металлического уголка.

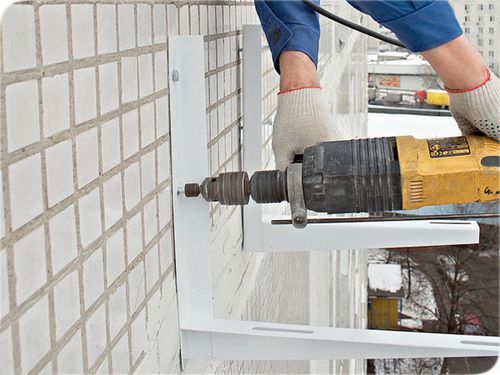

Крепление кронштейнов наружного блока к стене

• Затем, с соблюдением всех возможным мер безопасности, на образованную кронштейнами «площадку» устанавливается внешний блок и крепится к ним специальными болтами.
• А теперь – самый ответственный этап: прокладка фреоновой трассы от блока к блоку. Она ведется параллельно с монтажом дренажной трубы и протяжкой коммутационного кабеля.
• Все герметичные соединения на обоих блоках проводится с помощью штуцерных разъемных соединений с медными гайками и развальцованными в них трубками. Для монтажа потребуются специальные инструменты – труборез,

Труборез для медных трубок

и развальцовка, состоящая из специальных тисков под разный диаметр медных трубок, и конуса с эксцентричной головкой.

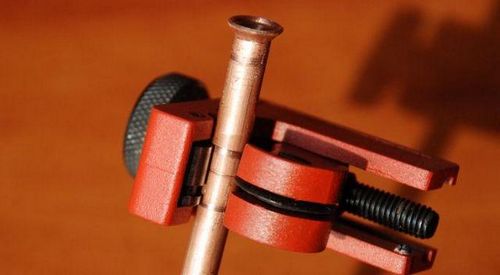

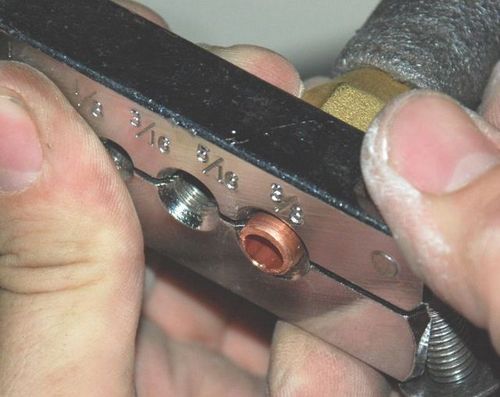

Развальцовочные тиски

Как проводить развальцовку – этот момент удобнее не описывать словами, а представить на видеоролике:

Видео: развальцовка медных трубок

Частая ошибка новичков – они забывают перед развальцовкой одеть на трубу флексовую изоляционную трубку и гайку.

При прокладке трассы учитывается небольшой ее запас – порядка 500 мм, которым потом несложно будет обрезать при окончательном монтаже.

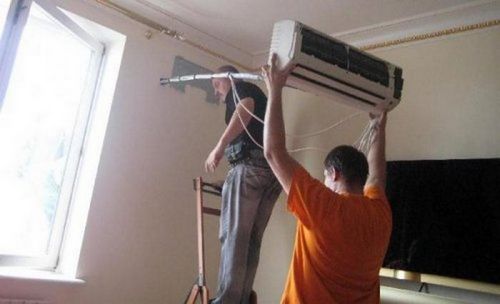

Один из вариантов крепления внутреннего блока — после коммутации кабеля и труб

В зависимости от взаимного расположения блоков, трубопроводы можно сразу присоединить к внутреннему блоку, а потом аккуратно вывести на улицу, или же сначала проложить трассу, а затем заниматься коммутацией ее на блоках.

• Один конец обоих трубопроводов подключается ко внутреннему блоку сплит системы (ошибиться там невозможно, так как две трубки и, соответственно штуцера и гайки имеют различный диаметр). Сразу же монтируется дренажный гофро-шланг и соединительный кабель. Все это, осле присоединения, упаковывается в один пакет, с плотной обмоткой металлизированным или прочным виниловым скотчем.
• После коммутации, внутренний блок вывешивается на штатное место- на заранее смонтированную панель. Дальнейшие работы проводятся снаружи помещения.

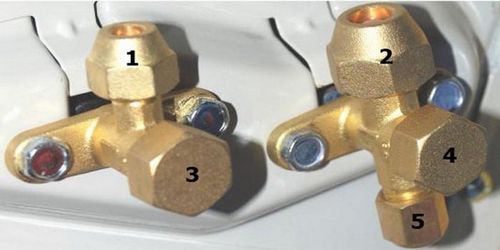

Система штуцеров и клапанов внешнего блока

• Снаружи, с соблюдением всех мер безопасности, проводится развальцовка и подсоединение обоих трубопроводов к соответствующим штуцерам (поз. 1 и 2). Штуцер с золотником (поз. 5) служит для заправки системы фреоном и для проведения предварительного ее вакуумирования. Под защитными крышками (поз. 3 и 4) расположены клапана, перекрывающие до поры контур внешнего блока.
• Развальцовка и подсоединение труб проводится точно так же, как и на внутреннем блоке. Чтобы избежать перетягивания соединений, лучше всего использовать динамометрический ключ.
• После присоединения трубопроводов следует сразу же скоммутировать электрическую часть. Провода протянутого кабеля соединяются в соответствии с маркировкой клеммных разъемов на внутреннем и внешнем блоке.
• Дренажная трубка крепиться к стене или отводится в сторону в удобное для эксплуатации положение.
• Теперь – важный технологический этап – вакуумирование системы и очистка ее от остатков влаги. Проводится он двумя способами. Первый -  с использованием специального вакуумного насоса, с прокачкой системы через золотник в течение 10 -20 минут. Затем открываются клапана на обоих штуцерах (поз. 3 и 4) и система полностью заправляется фреоном – небольшое количество газа при этом может вытравиться. Этот метод считается наиболее надежным и профессиональным.

Видео: рекомендации профессионалов по установке кондиционера

На практике многие мастера пользуются методикой «стравливания» - открытием клапана (поз. 4) буквально на 1 секунду наполняют систему фреоном, а затем нажатием на золотник (поз. 5) хладагент стравливается почти до конца. Такая манипуляция повторяется 2 – 3 раза (при длине трассы до 6 метров), но слишком усердствовать нельзя, так как потом может потребоваться дозаправка фреоном.

После этого открываются клапана, система полностью заправится хладагентом, и необходимо проконтролировать герметичность соединений. Выполнить это можно промазыванием соединительных узлов плотной мыльной пеной – пузырьки сразу же подскажут о наличии утечки. Значит, необходимо будет произвести подтяжку соединений, чтобы летучий хладагент не выветривался их системы.

• Места коммутации трубопровода и кабеля закрываются штатными кожухами – и монтаж можно будет считать завершенным (если не учитывать отделочные мероприятия внутри помещения).
• Теперь можно подключать сплит-систему к выделенной для нее силовой линии и выполнять первый пуск кондиционера.

Итак, краткий итог публикации. Монтаж кондиционера своими руками – чрезвычайно ответственное и достаточно сложное мероприятие. Даже соблюдение всех правил и повышенная аккуратность не гарантируют успеха с первого раза – может банально сказаться отсутствие опыта. Поэтому, искренняя рекомендация всем начинающим – не пожалеть средств и все же вызвать бригаду профессиональных установщиков.

Видео: краткий курс установки от производителя кондиционеров
