Монтаж пленочных теплых полов своими руками: схемы монтажа (фото и видео)

Инфракрасный теплый пленочный пол появился на рынке не так давно, но очень быстро завоевал большую популярность. Дело в том, что такие теплые полы можно уложить под любое покрытие. Это может быть линолеум, паркет, ламинат или даже керамическая плитка. Большая востребованность инфракрасного теплого пола объясняется еще и тем, что при его укладке не нужно делать цементной стяжки. А это экономит немало средств, времени и сил. Если сравнивать его с кабельным теплым полом, то инфракрасный гораздо экономичнее, кроме того, кабельный теплый пол требует заливки цементной стяжкой. Монтаж инфракрасного пленочного теплого пола пройдет успешно, если придерживаться инструкции.

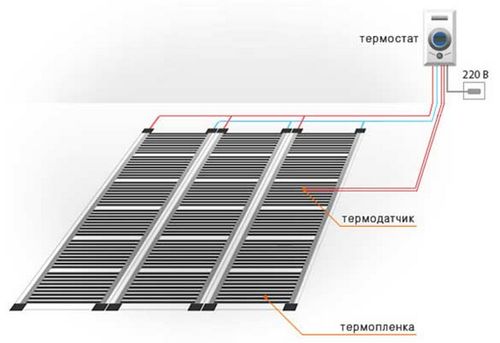

Схема устройства теплого пленочного пола.

Следует отметить, что монтаж теплых полов не требует специальных знаний, если следовать инструкции, то все можно сделать своими руками за короткий срок. Примечательно то, что при возможном переезде пленку можно без труда демонтировать и забрать с собой. Можно просто снова ее перестелить, если планируется сделать ремонт с перепланировкой.

Содержание:

• Как осуществляется монтаж пленочного теплого пола?
  • Полезные советы при установке теплых пленочных полов
    • Что запрещено делать при монтаже?

Помимо всего прочего, инфракрасный теплый пленочный пол оказывает благоприятное воздействие на здоровье человека. Не является секретом тот факт, что инфракрасные лучи уже не одно десятилетие используются в медицине.

Очень хорошо инфракрасные лучи помогают при повреждениях тканей, они их прогревают, благодаря чему травмы заживают гораздо быстрее.

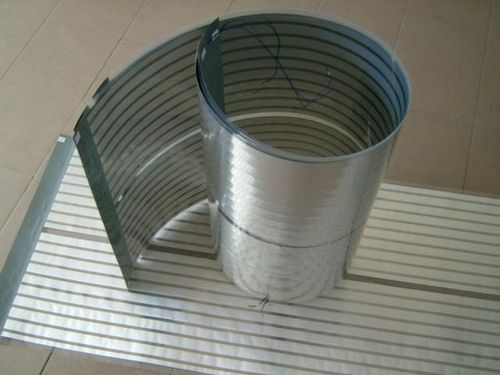

Конструкция инфракрасного пленочного пола.

Пленка такого теплого пола способна проникать через напольное покрытие, тем самым на организм человека оказывается благотворное влияние. Пленочный инфракрасный пол создает в помещении отрицательные ионы, они тоже очень полезны для человеческого организма. Таким образом, подобный пол представляет собой люстру Чижевского и обогреватель в одном устройстве. У такого пола практически отсутствует электромагнитное поле.

Для монтажа теплого пленочного пола понадобятся такие инструменты:

• молоток;
• рулетка;
• шпатель;
• большие ножницы.

Как осуществляется монтаж пленочного теплого пола?

Схема монтажа пленочного теплого пола.

1. Первым делом следует подготовить поверхность, на которую будет укладываться теплый пол. Поверхность должна быть тщательно очищена. После того как она должным образом подготовлена, можно приступать к укладке теплоизоляционного материала. Если на пол предполагается положить линолеум или ковролин, допустимо использовать изоляцию любого типа, толщина листа должна составлять от 3 до 5 мм. Нужно учитывать, что монтаж будет удачным, если все стыки тщательно подклеить скотчем. Если на пол предполагается уложить керамическую плитку, то можно использовать теплоизоляцию, которая сделана из технической пробки, ее толщина должна составлять 2 мм.
2. Прежде чем приступать к монтажу теплых полов, необходимо сделать выбор места, где будет располагаться терморегулятор. После этого нужно составить и записать подробную систему монтажа. Это требуется сделать для того, чтобы не совершить ошибки, когда будет укладываться инфракрасная пленка. Необходимо помнить о том, что пленку можно укладывать только там, где есть открытые участки пола и мебель там устанавливать не планируется.
3. Теперь можно разрезать пленки на полоски. Они должны быть соответствующих размеров по специальным линиям, их нужно разложить медной полоской вниз, контактами они должны быть обращены к стене (потом на стене нужно будет установить терморегулятор). Нужно учитывать, что все следует делать в соответствии с предварительно составленной схемой.
4. Монтаж теплого пола продолжается тем, что нужно подключить пленки к проводке. Контактные зажимы следует установить на край полосы из меди, потом к ним необходимо подключать контактные провода.
5. Теперь подключается датчик температуры пола, осуществлять такую процедуру следует с обратной стороны пленки. Потом все это нужно обязательно изолировать.
6. Когда теплый пленочный пол будет основательно уложен, нужно произвести изоляцию все контактов, которые к нему подходят. Только после этого можно осуществлять подключение к электрической сети.
7. Нужно учитывать, что перед укладкой напольного покрытия требуется провести обязательно тестирование инфракрасного теплого пола. Особое внимание следует обратить на то, чтобы в местах соединений не было никаких искр и нагревания. В противном случае результат может быть негативным.
8. Чтобы была обеспечена необходимая защита, сверху инфракрасного теплого пола допустимо уложить пленку из полиэтилена. Если речь идет об укладке керамической плитки, то стяжка под ней должна просохнуть в течение 20 дней, только после этого теплый пол можно полноценно использовать.

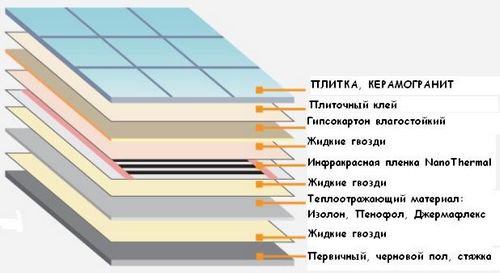

Схема теплого пола с использованием керамической плитки.

Если речь идет о монтаже теплого пола с использованием керамической плитки, то должна использоваться пленка мощностью не менее 220 Вт. Когда все фиксируется, необходимо дополнительно использовать монтажную строительную сетку, ячейки которой должны составлять 45 мм. Такая сетка укладывается сверху всех материалов, ее нужно точечно прикрепить к первичной стяжке.

Если делается такой монтаж теплого пола, то нужно пользоваться цементно-клеевым раствором. Так первичная стяжка под плиткой сцепляется более прочно, что гарантирует надежность.

Полезные советы при установке теплых пленочных полов

Работа плёночных тёплых полов осуществляется при помощи использования инфракрасного отопления – плёночных нагревателей.

1. Чтобы пол сохранял больше тепла, нужно использовать теплоизоляционный материал, который имеет отражающую или фольгированную поверхность. Дело в том, что такая поверхность снабжена пленкой, не проводящей электрический ток.
2. Терморегулятор можно устанавливать и снаружи, и внутри. Чтобы не было видно проводов и датчика, надо позаботиться об углублении в стене. Наружная установка подразумевает установку пластикового короба. Заземлить такой пол можно при помощи фольгированного скотча, его нужно приклеивать по диагонали и по длине пленки, после чего конец скотча соединяется с проводом.
3. Если речь идет об укладке паркета, то поверх теплого пола следует установить слой вспененного полиэтилена. При этом нужно учитывать, что пена должна обязательно ложиться ровно, никаких перепадов быть не должно. Далее нужно уложить фанеру, которая обладает водостойкостью. Толщина ее зависит от паркетной клепки, к пене она прикрепляется клеем. Фанера должна быть обязательно отшлифована, не должно быть никаких перепадов и зазоров.

Что запрещено делать при монтаже?

Для того чтобы такой пол был практичным и красивым нужно знать, чего при монтаже делать категорически нельзя.

1. Монтаж теплых пленочных полов нельзя делать при повышенной влажности.
2. Если температура ниже 0 градусов, то монтажные работы недопустимы.
3. На пленку нельзя устанавливать мебель.
4. Чтобы закрепить пленку, ни в коем случае нельзя использовать гвозди.
5. Делать в пленке отверстия недопустимо.
6. Без заземления устанавливать пленку и подключать ее нельзя.
7. Осуществлять монтаж теплых полов в непосредственной близости от различных нагревательных приборов недопустимо.

Если соблюдать все этим рекомендации, то монтаж теплого пола пройдет легко. Холодными зимними вечерами можно будет наслаждаться уютной теплотой.
