Старый газовый баллон обретет новую жизнь в качестве пескоструйки

Не знаете, как и из чего собрать пескоструйный аппарат своими руками? Тогда вам будет полезен мой опыт в этой сфере. Я расскажу, какие материалы и комплектующие нужно подготовить и дам простую инструкцию сборки от начала и до пробного запуска.

Содержание:

Пескоструйный аппарат своими руками: устройство, принцип работы, чертежи, видео и фото

Как работает пескоструйный аппарат

Пескоструйный аппарат своими руками: устройство, принцип работы, чертежи, видео и фото

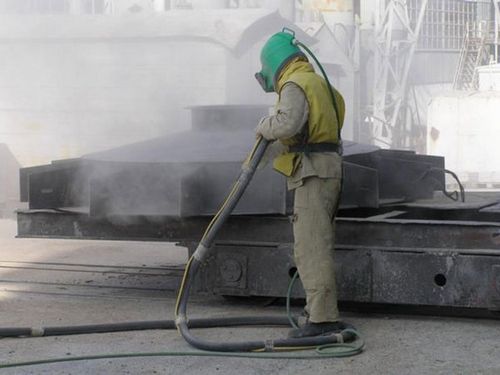

Работа промышленных мощных установок вынуждает операторов использовать защитные костюмы и маски

Принцип работы пескоструйки прост — сжатый воздух или вода увлекают за собой абразивный материал, который с высокой скоростью воздействует на те или иные поверхности.

За счёт увеличения и уменьшения количества материала, проходящего через сопло, можно регулировать расход абразива и площадь пятна контакта с поверхностью. То есть, чем больше абразива проходит через сопло за секунду, тем больший участок поверхности можно очистить. Но вместе с этим, расход абразива возрастет в разы.

Пескоструйный аппарат своими руками: устройство, принцип работы, чертежи, видео и фото

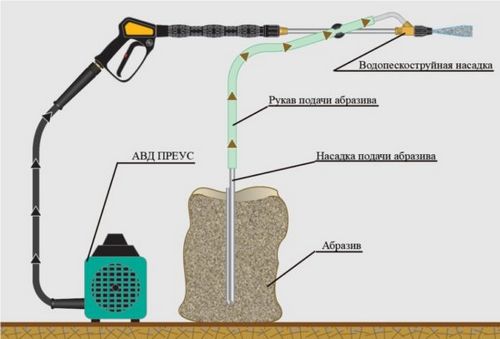

Водный пескоструй своими руками можно собрать на основе гаражных моек Керхер

Меняя давление, с которым подается воздух, можно сделать воздействие абразива на обрабатываемую поверхность слабее или сильнее. Если давление ослабить, струя песка еле-еле собьёт слой краски. Усиливая давление, можно добиться того, что песок оставит микрорельеф на металле.

Пескоструйный аппарат своими руками: устройство, принцип работы, чертежи, видео и фото

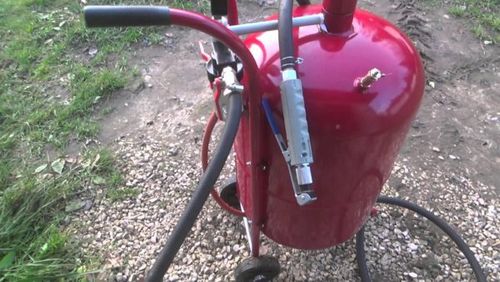

Компактная пескоструйная машина заводского производства работает по той же схеме, что и самодельные аналоги, но выглядит аккуратнее

В настоящее время производятся установки абразивного действия, в которых под давлением подается либо воздух, либо вода. По причине простоты и удобства использования наибольшее распространение получили модификации, работающие на сжатом воздухе.

Пескоструйный аппарат своими руками: устройство, принцип работы, чертежи, видео и фото

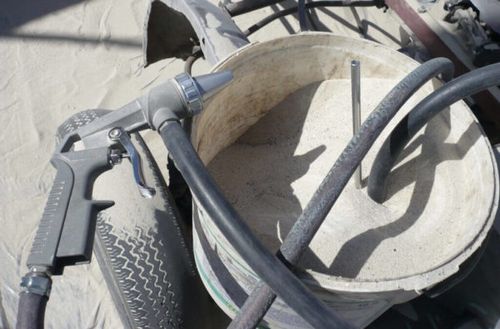

Песок в воздушных установках должен быть сухим, иначе он будет забивать сопло

В качестве абразивного материала применяется песок, пластиковая крошка и другие сыпучие абразивы с фракцией не более 3 мм. Для того, чтобы обеспечить максимальную эффективность очистки, в машину засыпается только сеяный и только предварительно высушенный песок.


Что можно собрать самому


Среди требований, предъявляемых к самодельному аппарату, отмечу простоту сборки своими руками и эффективность применения. Аппарат будет собран по простой схеме из доступных комплектующих.

Пескоструйный аппарат своими руками: устройство, принцип работы, чертежи, видео и фото

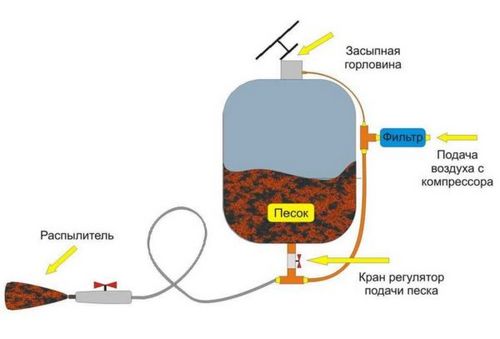

Аппарат, который будем собирать, настолько прост, что даже чертежи не нужны — будет достаточно обычной схемы

Устройство пескоструйного аппарата будет следующим:


  • В качестве ресивера применим газовый баллон;
  • Сверху в баллон будет засыпаться сухой песок, также через верхний патрубок будет подаваться воздух под давлением;
  • Кроме того, сжатый воздух будет подаваться вниз баллона на выпускной патрубок.

Таким образом, песок будет попадать под действием гравитации и под давлением в нижний патрубок. Тут же песок будет подхватываться потоком сжатого воздуха и направляться к соплу.


Теперь, когда принцип работы пескоструйного аппарата ясен, подготовим необходимые материалы и комплектующие.


Что понадобится для того чтобы собрать пескоструйку











































Иллюстрация Описание материалов и комплектующих
Пескоструйный аппарат своими руками: устройство, принцип работы, чертежи, видео и фото

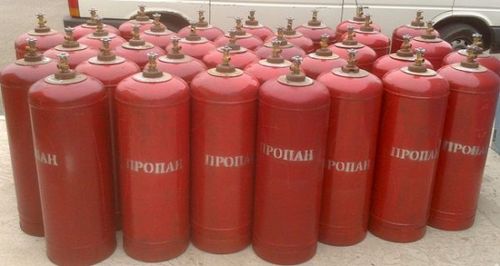

Газовый баллон объемом 50 литров. Нужен один стандартный стальной баллон.

Цена нового баллона составляет около 2 тыс. рублей, б/у вариант можно купить примерно за 500 рублей.


Пескоструйный аппарат своими руками: устройство, принцип работы, чертежи, видео и фото

Компрессор. Для работы пескоструйного оборудования нужен компрессор с производительностью от 800 литров и больше.

Оптимальный вариант — гаражные установки с давлением на выходе до 12 атмосфер.


Так как работа будет вестись с сухим песком, желательно, чтобы в компрессоре был предусмотрен маслоотделитель.


Пескоструйный аппарат своими руками: устройство, принцип работы, чертежи, видео и фото

Магистральный проточный фильтр. Нужен проточный водный фильтр с возможностью замены наполнителя в колбе.

На место штатного фильтрующего элемента будут засыпаны шарики силикагеля, и устройство будет сушить поток воздуха на подаче в баллон.


Пескоструйный аппарат своими руками: устройство, принцип работы, чертежи, видео и фото

Шарики силикагеля. Силикагеля понадобится много, поэтому его лучше покупать не в пакетиках, а в большой упаковке из зоомагазина.

Силикагеля потребуется столько, чтобы заполнить колбу проточного фильтра.


Пескоструйный аппарат своими руками: устройство, принцип работы, чертежи, видео и фото

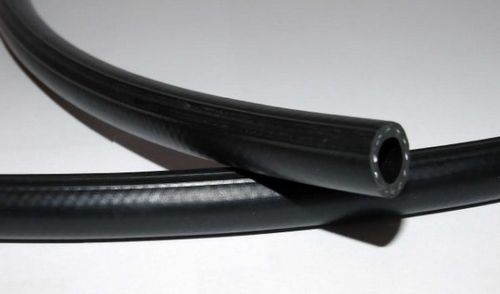

Шланг кислородный. Таким шлангом будут соединяться все элементы в конструкции. Обычный шланг не подходит, так как, из-за высокого давления, воздух будет травить как на участках присоединения, так и на участках перегибов и потёртостей.
Пескоструйный аппарат своими руками: устройство, принцип работы, чертежи, видео и фото

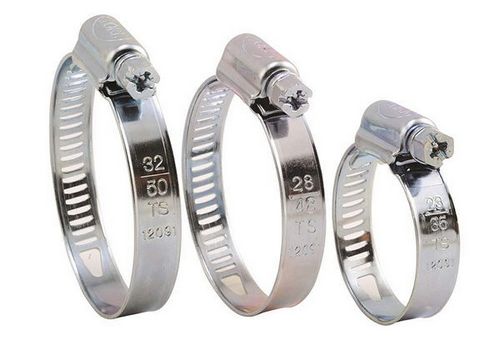

Хомут затяжной оцинкованный. Для того чтобы присоединить резиновый шланг к штуцеру или к резьбовой части трубы, потребуется металлический хомут, который одевается поверх шланга и затягивается за счет прокручивания винта.
Пескоструйный аппарат своими руками: устройство, принцип работы, чертежи, видео и фото

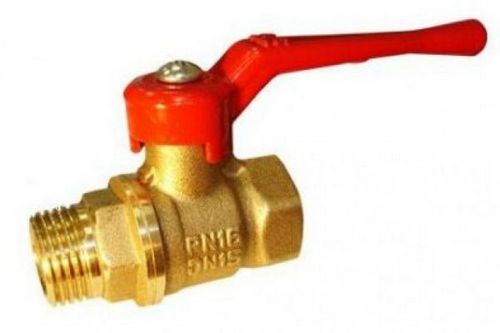

Шаровый кран. Понадобится как минимум два крана. Запорная арматура нужна для регулировки подачи воздуха на входе в систему и для регулировки интенсивности абразивной струи на выходе с сопла.

Запорная арматура должна быть сделана из латуни, так как дешевые краны с корпусом из силумина быстро ломаются.


Пескоструйный аппарат своими руками: устройство, принцип работы, чертежи, видео и фото

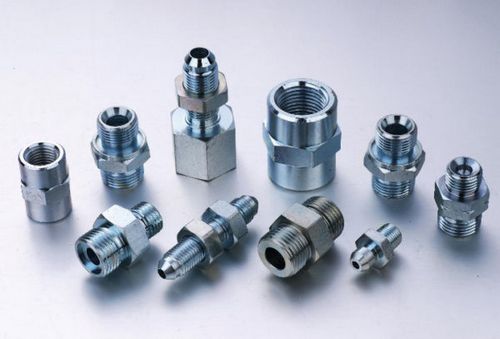

Фитинги гидравлические. В ходе соединения баллона с остальными компонентами системы понадобится несколько сгонов и тройников. Тройники можно купить готовыми, а сгоны можно нарезать плашками.
Пескоструйный аппарат своими руками: устройство, принцип работы, чертежи, видео и фото

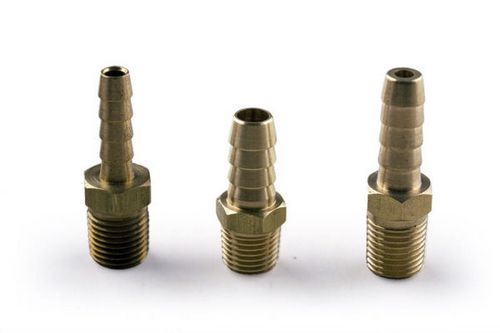

Штуцер резьбовой быстросъемный. Эта разновидность фитингов потребуется для соединения всех компонентов резиновым шлангом в единую систему.

Руководство по сборке































































Иллюстрация Описание этапа
Пескоструйный аппарат своими руками: устройство, принцип работы, чертежи, видео и фото

Подготовка баллона для ресивера. Если баллон б/у, скручиваем вентиль и заполняем внутренний объем водой. Таким образом, из баллона выйдут все остатки газа и последующая сборка будет безопасной.
Пескоструйный аппарат своими руками: устройство, принцип работы, чертежи, видео и фото

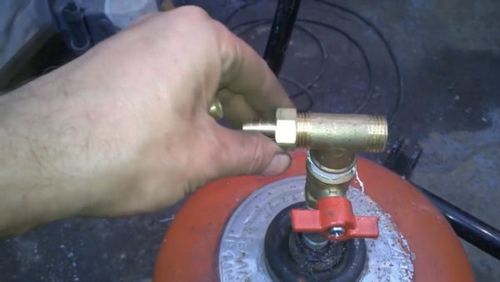

Установка крана и штуцеров. На место горловины вкручиваем патрубок с шаровым краном и тройником с двумя штуцерами.
Пескоструйный аппарат своими руками: устройство, принцип работы, чертежи, видео и фото

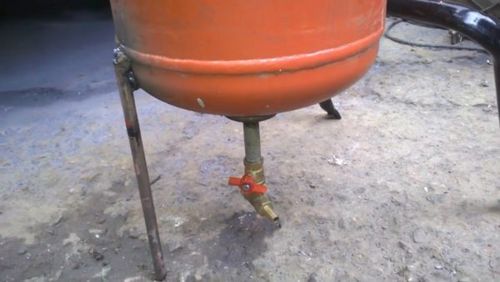

Монтаж опор.

В верхней части баллона привариваем 3-4 опоры.


  • Конструкция опор может быть разной, главное, чтобы перевернутый баллон на такой подставке был устойчивым и не шатался;
  • Кроме того, высота опор должна быть такой, чтобы баллон в перевёрнутом состоянии не задевал краном об пол.
Пескоструйный аппарат своими руками: устройство, принцип работы, чертежи, видео и фото

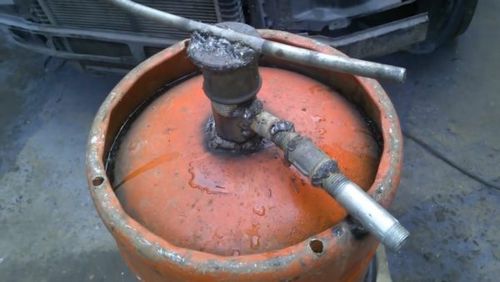

Монтаж узла подачи воздуха.
  • В дно баллона вваривается тройник;
  • К одному отводу тройника приваривается трубчатый удлинитель, к которому будет крепиться шланг подачи сжатого воздуха;
  • Все соединения в этом узле качественно провариваются сплошным швом, для того чтобы обеспечить максимальную герметичность.
Пескоструйный аппарат своими руками: устройство, принцип работы, чертежи, видео и фото

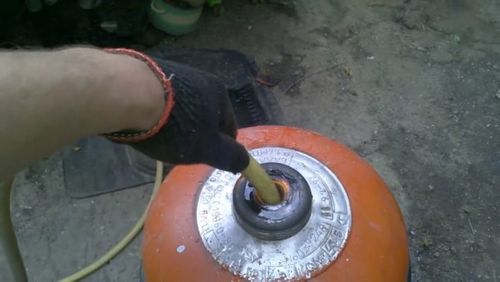

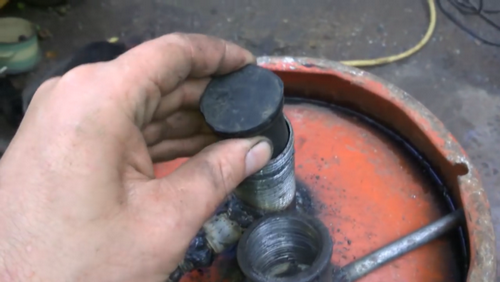

Уплотнение пробки сверху баллона. Соединение баллона и пробки должно быть максимально плотным, так как, если воздух будет стравливаться, требуемой компрессии добиться не удастся.

Для уплотнения в пробку можно впрессовать резиновое кольцо или, как показано на фото, применить резиновый вкладыш.


Пескоструйный аппарат своими руками: устройство, принцип работы, чертежи, видео и фото

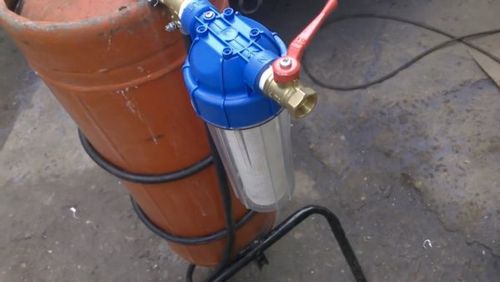

Установка осушителя воздуха.
  • К уже установленному трубчатому удлинителю, через тройник, крепится фильтр, во внутрь которого будет закладываться силикагель;
  • На входе в фильтр устанавливается шаровый кран.
Пескоструйный аппарат своими руками: устройство, принцип работы, чертежи, видео и фото

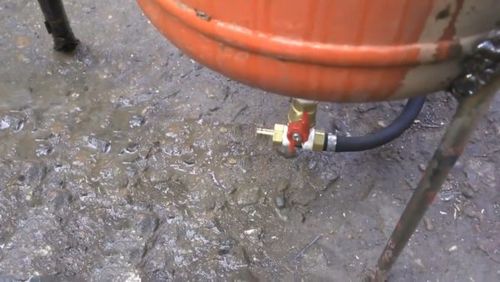

Соединение осушителя с нижним патрубком.
  • К отводу тройника возле осушителя крепится шланг;
  • Другой конец шланга подсоединяется к штуцеру возле опор внизу баллона. Оба соединения прихватываются и затягиваются хомутами.
Пескоструйный аппарат своими руками: устройство, принцип работы, чертежи, видео и фото

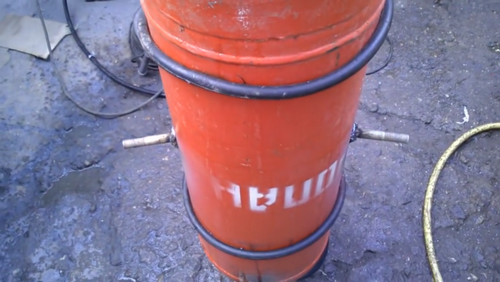

Монтаж ручек для переноски бака. Чтобы ресивер было проще переносить с места на место, по обеим сторонам баллона привариваются ручки.

Благодаря рукояткам, собранную конструкцию можно будет переносить вдвоем.


Пескоструйный аппарат своими руками: устройство, принцип работы, чертежи, видео и фото

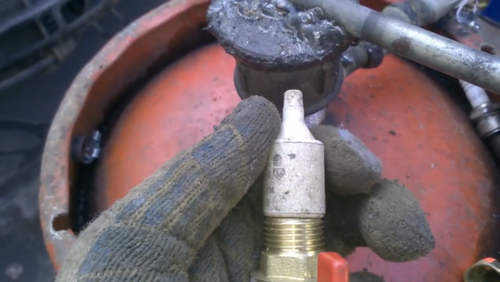

Изготовление сопла. Сопло для пескоструек должно иметь сечение 3-4 мм. Сделано сопло должно быть из металла или из аналогичных по прочности материалов.

В нашем случае был применён готовый керамический изолятор, который используется в электромонтажных работах.


Пескоструйный аппарат своими руками: устройство, принцип работы, чертежи, видео и фото

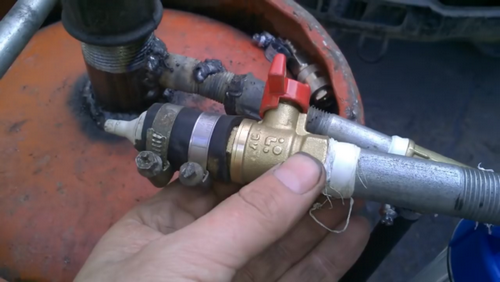

Сборка пистолета.
  • Импровизированное сопло через отрезок шланга крепится к шаровому крану, и вся конструкция фиксируется несколькими затяжными хомутами;
  • Со свободного конца тройника вкручивается кусок трубы длиной 30 см.
Пескоструйный аппарат своими руками: устройство, принцип работы, чертежи, видео и фото

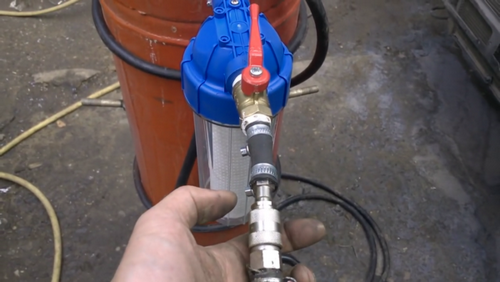

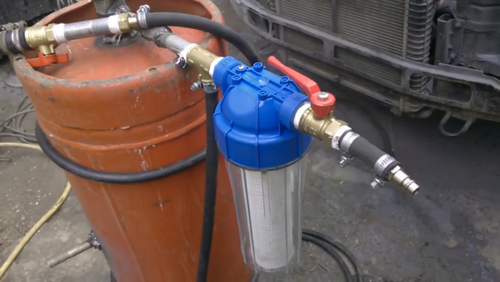

Установка быстросъемного разъема на фильтр.
  • На шаровый кран, после проточного фильтра, устанавливаем через шланг быстросъёмный штуцер, через который будет подключаться подача воздуха от компрессора;
  • Соединение специально делается через шланг, чтобы оно было гибким;
  • Участки соединения стягиваются хомутами.
Пескоструйный аппарат своими руками: устройство, принцип работы, чертежи, видео и фото

Подсоединяем шланг от компрессора. Шлангом, рассчитанным на высокое давление, соединяем компрессор с быстросъемным разъемом.
Пескоструйный аппарат своими руками: устройство, принцип работы, чертежи, видео и фото

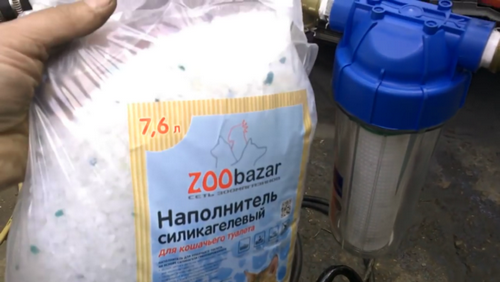

Заполнение осушителя. В колбу проточного фильтра засыпаем шарики силикагеля. Полной засыпки хватит примерно на неделю повседневного применения агрегата.
Пескоструйный аппарат своими руками: устройство, принцип работы, чертежи, видео и фото

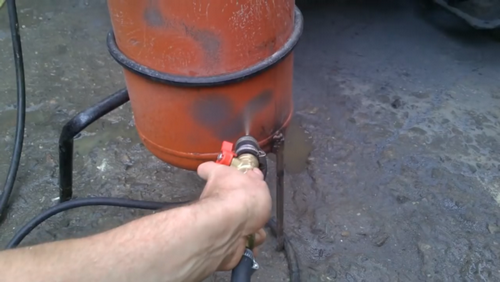

Пробный запуск. После того, как самодельный пескоструйный аппарат готов, засыпаем песок в горловину, включаем компрессор и ждем минут 5-10, пока давление в ресивере не поднимется до 4 атмосфер.

После этого открываем экран на выходе с ресивера, а затем на сопле.


Старайтесь держать пистолет крепко, так как из-за высокого давления, его будет вырывать из рук.




Подведем итоги


Мы рассмотрели простую инструкцию сборки пескоструйного аппарата, и теперь вы сможете собрать такую же установку самостоятельно. Вопросы по сборке агрегата можно задать в комментариях.
