Электрическая плита – отличный выбор для современной кухни. При условии правильной установки и использования, прибор будет исправно служить долгие годы. Конечно, для подключения электроплиты можно пригласить квалифицированного мастера, но при желании вы можете сделать все собственными силами и хорошенько сэкономить!

Подключение электроплиты своими руками - пошаговая инструкция!

Подключение электроплиты своими руками

Ознакомьтесь с основными требованиями к подключению современных электроплит, существующими схемами, а также руководствами по непосредственному монтажу прибора и его заземлению.

Подключение электроплиты своими руками - пошаговая инструкция!

Подключение электроплиты своими руками

Требования к электропроводке

Подключение электроплиты своими руками - пошаговая инструкция!

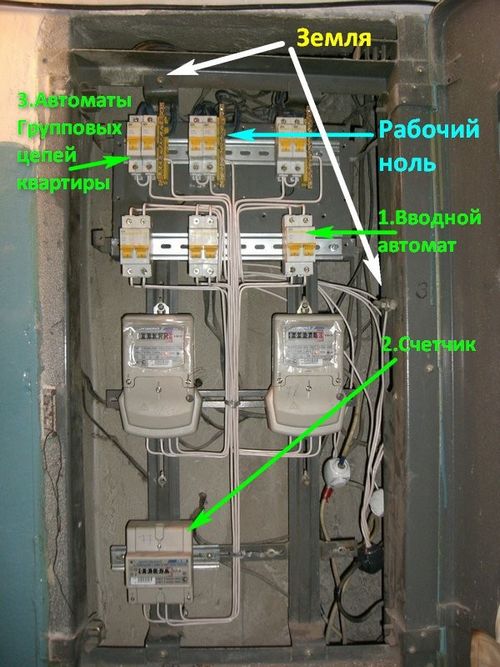

Квартирный щиток

Подключение электроплиты своими руками - пошаговая инструкция!

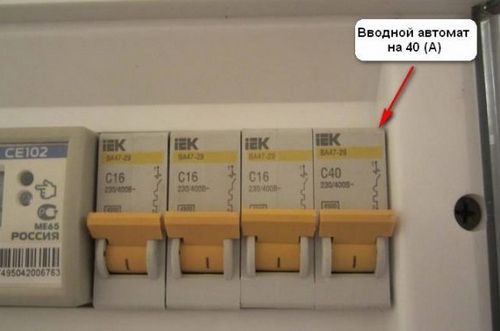

Вводной автомат


Важно! Прежде чем приступать к каким-либо манипуляциям с проводами и электроприборами, отключите подачу электричества на дом или квартиру.



Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.


Для подключения нужно использовать кабель сечением от 4 мм2, если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм2. При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.

Подключение электроплиты своими руками - пошаговая инструкция!

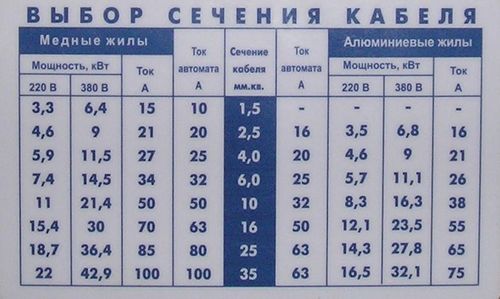

Выбор сечения кабеля

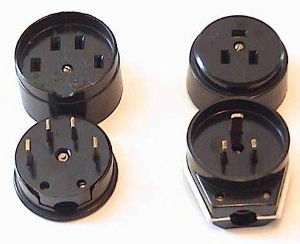

Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Подключение электроплиты своими руками - пошаговая инструкция!

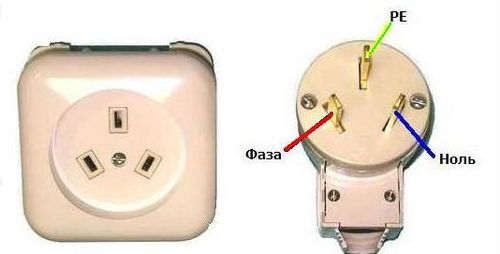

Варианты исполнения розеток для электроплиты

Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:



  • для подключения прибора используется трехжильный медный кабель сечением от 4 мм2либо от 6 мм2 в зависимости от длины шнура;
  • в электрощите устанавливается отдельный автомат для плиты;
  • выполняется монтаж устройства защитного отключения;
  • плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.

Схемы подключения электроплит


Прежде чем приступать к непосредственной установке прибора, изучите существующие схемы подключения прибора.


Однофазное подключение


Наиболее распространенный вариант. Чаще всего встречается в квартирах многоэтажных домов.

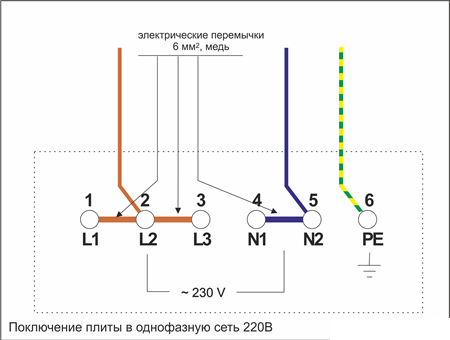

При однофазном подсоединении блок подключения будет иметь следующий вид (см. схему).

Подключение электроплиты своими руками - пошаговая инструкция!

Однофазное подключение

Клеммы 1-2-3, а также 4-5 соединяются перемычками из меди сечением 6 мм2. Если вы купили современную плиту, необходимые перемычки будут присутствовать в комплекте.


Фазная жила (может быть серой, коричневой либо черной) подключается на клемму под номером 1, 2 либо 3.


Нулевая жила (обычно имеет синий цвет) подсоединяется на 4-ю либо 5-ю клемму. Провод заземления (на схеме он желто-зеленый) соединяется с 6-й клеммой.


Болты клемм нужно затягивать до упора. В случае некачественного соединения клеммы могут обгореть, что приведет к возникновению пожара.


В случае использования розеточного подключения фазную жилу в вилке и розетке подаем на клемму L, нулевая жила пойдет на клемму с маркировкой N, провод же заземления пускаем на соответствующую клемму (маркируется рисунком заземления, буквами РЕ либо же словом earth).


Двухфазное подключение

Подключение электроплиты своими руками - пошаговая инструкция!

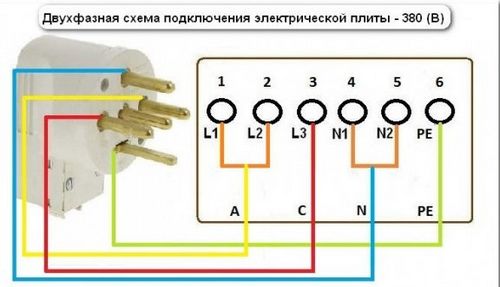

Двухфазная схема

Редко, но все-таки встречается двухфазное подключение. К примеру, могут присутствовать фазы А и С, а фазы В не будет.


При таком подключении клеммы 1 и 2 нужно соединить перемычкой и через нее подключить фазу А. Фаза же С уходит на 3-ю клемму. Дальнейший порядок подключения остается аналогичным предыдущим способам.


Трехфазное подключение

Подключение электроплиты своими руками - пошаговая инструкция!

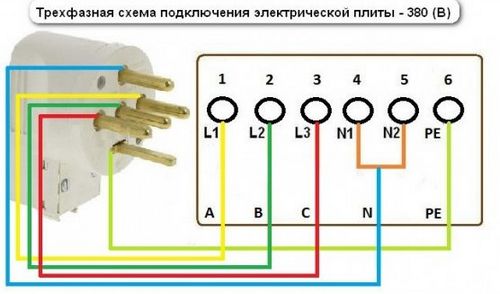

Трехфазная схема

С трехфазным питанием чаще всего сталкиваются владельцы частных домов. Питающий провод в подобной ситуации будет состоять из 4 либо 5 жил. При этом напряжение между нулем и фазами составит 220 В, а между непосредственно фазами – 380 В.


В подобных условиях электроплита будет подключаться по соответствующей схеме. Фазы А, В и С пойдут на соответствующие клеммы 1, 2 и 3.


Соединение клемм 4, 5 и 6 выполняется аналогично однофазному подключению.


Подключаем электроплиту

Подключение электроплиты своими руками - пошаговая инструкция!

Подключаем электроплиту

Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение будем выполнять через розетку.


Первый шаг

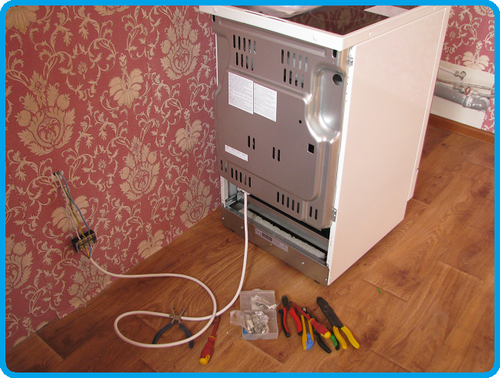

Выбираем место для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Для обеспечения его надежной и безопасной эксплуатации, на ближайшей к плите стене мы устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

Подключение электроплиты своими руками - пошаговая инструкция!

Розетка


Второй шаг

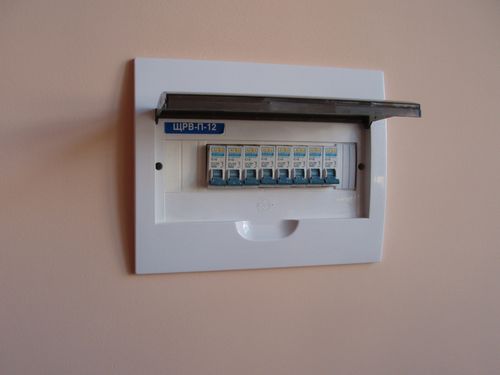

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, ставим трехполосный выключатель на 16 А. В случае работы в однофазной сети монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

Подключение электроплиты своими руками - пошаговая инструкция!

Однофазное подключение электроплиты (наиболее распространенное)

Третий шаг

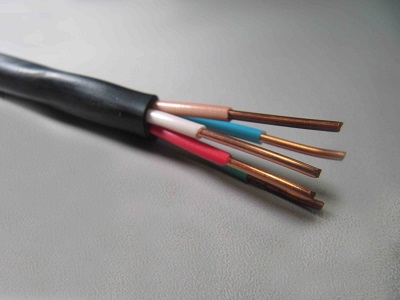

Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяем шнур 3х4 аналогичной марки. Тянем провод от электрощита к штепсельной розетке нашей электроплиты.

Подключение электроплиты своими руками - пошаговая инструкция!

Кабель силовой ВВГнг 5х2,5

Четвертый шаг


Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Работаем очень внимательно, соблюдая установленные стандарты. Если подключение выполняется с использованием трехжильного кабеля, то коричневый провод (также он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки, синий провод (может быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля чаще всего окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.


Пятый шаг


Соединяем штепсельную вилку с гибким проводом электроплиты. При этом обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке.


Шестой шаг

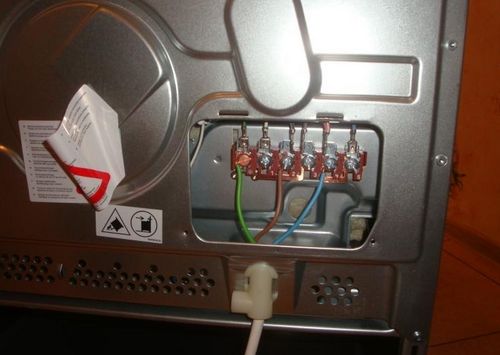

Подсоединяем гибкий провод к плите. На данном этапе многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же на задних крышках агрегатов. Следуем предложенным производителем рекомендациям.


Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.


Седьмой шаг


Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «ноля» соединяем с общей шиной для всех проводников ноля. Не подключенной осталась лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет. Что делать? Читаем далее.

Подключение электроплиты своими руками - пошаговая инструкция!

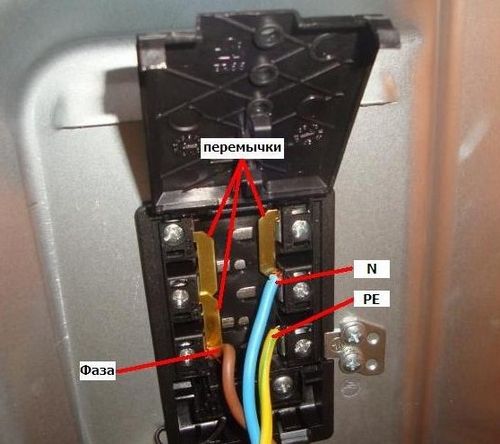

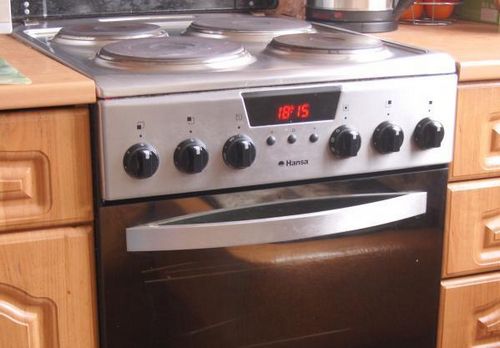

Расстановка перемычек в электроплите Ханса

Руководство по заземлению электроплиты


При работе в сетях старого образца даже квалифицированные специалисты нередко осознанно совершают грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Такое подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.


Нередко электрики допускают и другую грубую ошибку, путая местами провода фазы и ноля. При выполнении такого «заземления» результат будет аналогичным предыдущему случаю – владельца плиты может ударить током в любой момент. Но и отказываться от зануления тоже нельзя. Существует несколько вариантов решения проблемы. Ознакомьтесь с доступными методами и выберите подходящий для вашей ситуации.


Первый вариант – узнаем, заземлен ли щит квартиры

Подключение электроплиты своими руками - пошаговая инструкция!

Узнаем, заземлен ли щит квартиры

Для этого идем в ЖЭК или другую обслуживающую организацию. Если представитель компании скажет, что корпус щита надежно заземлен, нам останется лишь подключить желто-зеленый провод к этому корпусу через болт.


Если же представитель обслуживающей организации дает отрицательный ответ либо же путается в своих показаниях, выполнять заземление описанным выше способом нельзя – оно будет либо неэффективным, либо приведет к удару пользователя электроплиты током.


Второй вариант – для жильцов квартир на первом этаже и владельцев домов

Подключение электроплиты своими руками - пошаговая инструкция!

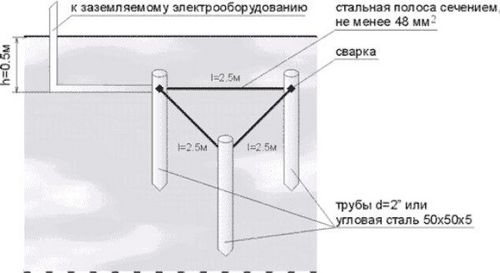

Схема контура заземления

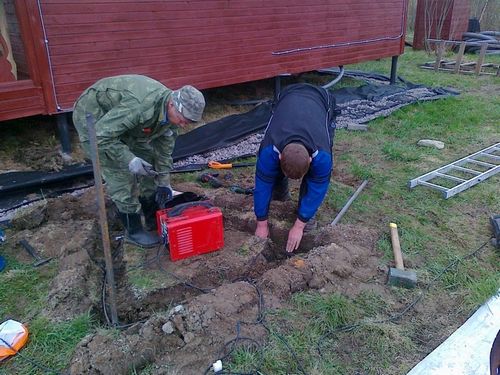

Собственники такой недвижимости могут попробовать создать отдельный заземляющий контур. Делается он так:

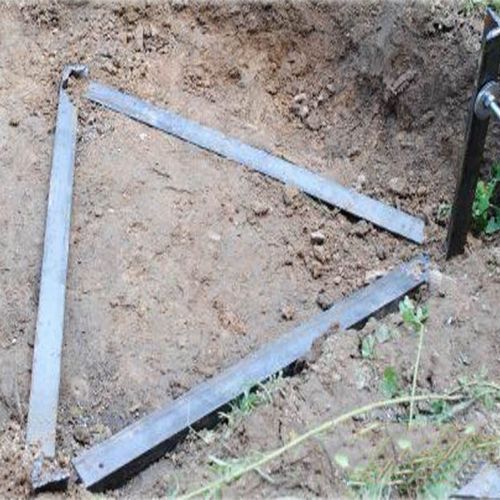

  • за наружной стеной строения в грунт вкапываются стальные пруты диаметром от 16 мм и длиной от 250 см в количестве трех штук;
  • вкопанные пруты соединяются полосой стали шириной 4 см и толщиной 0,5 см;
  • из электрического щита выводится заземляющий (желто-зеленый) провод, предварительно оконцованный наконечником;
  • от заземляющего контура вверх к проводу заземления протягивается проволока-катанка. Рекомендованный диаметр такой проволоки — 0,8 см. На конце катанки предварительно приваривается стальная пластинка с отверстием для болта. Кабель заземления при помощи болта скрепляется с пластиной катанки на высоте минимум 250 см от уровня земли;
  • кабель заземления подсоединяется к отдельной нулевой шине в щите. К этой же шине подключается заземляющий провод от установленной плиты.

    Подключение электроплиты своими руками - пошаговая инструкция!

    Как правильно сделать заземление

    Подключение электроплиты своими руками - пошаговая инструкция!

    Как сделать заземление


Важно! Прежде чем принимать заземляющее устройство в эксплуатацию, нужно пригласить специалиста для измерения сопротивления установки. Выполнить такую поверку самостоятельно можно только при наличии специального устройства. Значение сопротивления не должно быть больше 8 Ом.



Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле









































































































Материал Профиль сечения Диаметр, мм Площадь поперечного сечения, мм Толщина стенки, мм
Сталь черная Круглый для вертикальных заземлителей 16 - -
Сталь черная Круглый для горизонтальных заземлителей 10 - -
Сталь черная Прямоугольный - 100 4
Сталь черная Угловой - 100 4
Сталь черная Трубный 32 - 3,5
Сталь оцинкованная Круглый для вертикальных заземлителей 12 - -
Сталь оцинкованная Круглый для горизонтальных заземлителей 10 - -
Сталь оцинкованная Прямоугольный - 75 3
Сталь оцинкованная Трубный 25 - 2
Медь Круглый 12 - -
Медь Прямоугольный - 50 2
Медь Трубный 20 - 2
Медь Канат многопроволочный 1,8 50 -

Третий вариант – если заземлить не получается


Щиток не заземлен, а сделать индивидуальный заземляющий контур нет возможности? Тогда просто заглушаем желто-зеленый провод и оставляем его в щите до лучших времен.


Плите в такой ситуации уделяем повышенное внимание.


Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п. металлических изделий.


Во-вторых, возле электроплиты укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой коврик.


В-третьих, обычный автомат в щитке заменяем дифференциальной моделью с 30-миллиамперным номиналом срабатывания.


В-четвертых, проявляем особую осторожность и бдительность в процессе эксплуатации незаземленной электроплиты.


Важно! Заземлять электроплиту на трубы водоснабжения, канализации и отопления нельзя. Хотя перечисленные элементы по правилам и должны быть надежно заземлены, сопротивление такого заземления никто обычно не контролирует. Итогом может стать поломка электроприбора, поражение пользователя током и нанесение вреда имуществу, притом не только своему, но и соседскому. Также нельзя заземлять электроприборы на другие инженерные коммуникации вроде лифтовых шахт, вентиляционных каналов и т.д.

Подключение электроплиты своими руками - пошаговая инструкция!

Проверка работы электроплиты

Удачной работы!


Видео – Подключение электроплиты своими руками
