Барбекю в беседке – это не просто отдых с комфортом, это настоящий рай для гурманов, предпочитающих пищу, приготовленную на углях. Такие проекты наиболее полно удовлетворяют потребности любителей угощений на свежем воздухе, и поэтому очень востребованы при обустройстве приусадебных участков.  Достаточно взглянуть на фото беседки с барбекю, чтобы понять, насколько широко представлен ассортимент  жаровен: от небольших мобильных устройств до стационарных печных комплексов.

Содержание:

А в этой статье мы подробно расскажем, как правильно выбрать проект, как сделать самостоятельный чертеж, и построить беседку с барбекю своими руками.

43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи
43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи
43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи
43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи
43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи
43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи

Обо всем понемногу

Для того чтобы построить беседку с печным комплексом, прежде всего следует определиться:

  • с видом постройки, которые бывают открытые, по типу навеса, закрытые, например, финские гриль-домики или остекленные мини павильоны, в простонародье – летние кухни, классические сооружения под крышей и с парапетом;
43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи

Фото деревянного навеса с мангалом, облицованного природным камнем

  • с размерами, исходя из функционала постройки и среднего количества человек, которых там планируется размещать;
  • с проектом, при необходимости изменить его под свои потребности, дополнить или наоборот облегчить конструкцию;
  • с местом на участке, но не ближе чем 8 м от жилья, так того требует пожарная безопасность;
43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи

Беседки из бревна с барбекю, на фото крытая летняя садовая конструкция для большой компании

  • с формой постройки — прямоугольная, круглая, многогранная, комбинированная из нескольких разных по геометрии помещений;
  • с дизайном, сделать эскиз, изготовить план и чертежи конструкции;
  • со стройматериалами, ведь беседку с барбекю можно построить из дерева, кирпичную, из металла, из камня, из поликарбоната и комбинированную.
43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи

Красивые дачные беседки барбекю, фото эклектичного стиля, в конструкции сочетается каркас из бревен и декор из деревянного кружева

Огромную роль в подготовке к строительству беседки с барбекю и мангалом играет и размер бюджета на мероприятие, поэтому так важно определиться с основными параметрами постройки, и при необходимости подкорректировать расходы.

43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи

Камин барбекю в беседке из бревна и камня

Совет: Зона барбекю должна располагаться не ближе метра к месту отдыха, чтобы можно было спокойно перемещаться возле печки, а жар не мешал отдыхающим.

Проект

Беседка с барбекю, проекты востребованных построек обязательно посмотрите в нашей фотогалерее, давно перестала быть просто навесом с металлическим приспособлением для жарки мяса. Сегодня это настоящие оазисы релакса, уютные, практичные, удобные, в которых все приспособлено для комфортного отдыха.

43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи

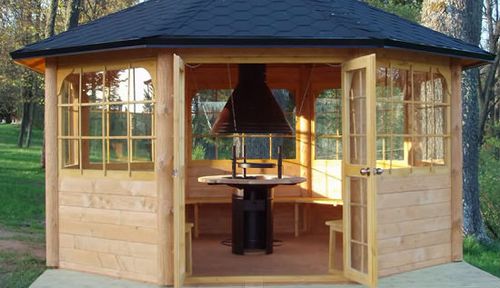

Финские беседки с барбекю очень практичны, в них можно отдыхать с комфортом в любую погоду

Рассматривая фото беседки с барбекю, становится очевидным, что выбор формы постройки во многом зависит от вида жаровни.  Так, большие печные комплексы в основном размещают в прямоугольных или комбинированных беседках, их устанавливают возле стены, или выделяют отдельную площадку рядом с постройкой.

43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи

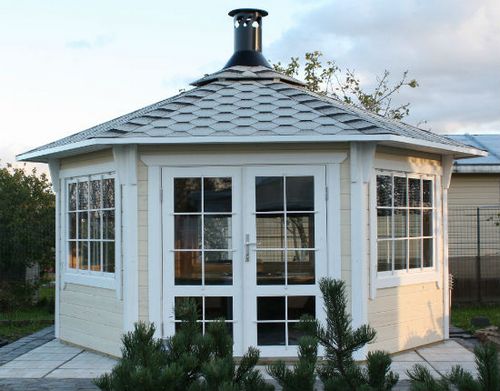

Фото закрытых беседок с барбекю, такую зимнюю конструкцию обычно возводят из бревна или бруса, на плитном фундаменте

Круглые и островные прямоугольные барбекю стараются размещать в центре, поэтому они идеально вписываются в крытые многогранные и круглые беседки, в таком интерьере доминантой является печь, вокруг которой устроен стол и лавочки. В небольших постройках можно грамотно разместить угловой мангал или маленький камин.

Надо отметить, что проекты барбекю в беседке, фото ниже мы специально подобрали для сравнения, позволяют уместить печь как в большую, так и в маленькую постройку.

43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи

Главное, пользоваться правилом соизмеримости, и не пихать огромную жаровню с кухней в скромную по размерам беседку

От теории к практике

Конечно,  рассматривая фото летних беседок с барбекю, соблазн замахнуться на грандиозную стройку велик. Но для возведения сложной конструкции требуется не только огромное желание, а так же время, средства и навыки. Поэтому для самостоятельного строительства лучше выбирать простые проекты. И далее мы поэтапно разберем, как строится прямоугольная беседка с барбекю своими руками.

Чертежи и схемы

За основу возьмем самую распространенную конструкцию – классический полузакрытый прямоугольный навес 3*4 м, с четырехскатной крышей. Будем строить из дерева, так как оно достаточно легко поддается обработке, и для работы не требуется никакого специального оборудования, кроме обычных инструментов.

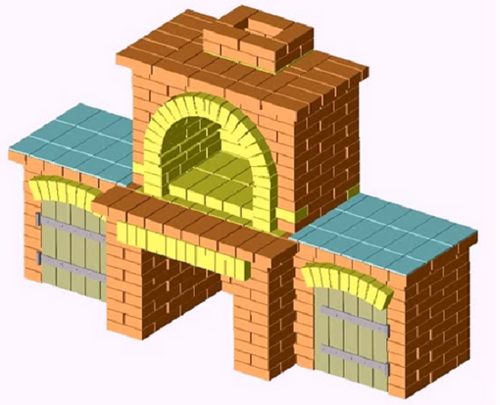

В нашей постройке расположим печь-барбекю из кирпича, по обе стороны от очага сделаем рабочие зоны, с нишами для хранения посуды. Снизу  под топкой предусмотрим место для хранения дров. Размеры барбекю по основанию 900*2700 мм. Размер без рабочей зоны 640*1150 мм, высота без трубы – 1680 мм.

Совет: Если вам требуется большое кухонное пространство, просто увеличьте размер секций, добавив в кладку с каждой стороны кирпич или несколько.
43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи

Эту конструкцию барбекю для беседки можно выложить не только из кирпича, но и из специальных бетонных блоков

Фундамент

Переносим чертеж на участок, делаем разметку, по углам забиваем колышки, натягиваем веревку. Буром делаем по периметру ямы, глубиной 500-700 мм, вставляем туда обычные пластиковые столбы. Заливаем внутрь бетон, и вставляем в центр столбов ребристую арматуру, диаметром 12 мм, на внешний торец арматуры навариваем металлическую скобу, в которую будут вставляться опоры. Через неделю, когда раствор немного встанет, можно устанавливать вертикальные стойки.

43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи

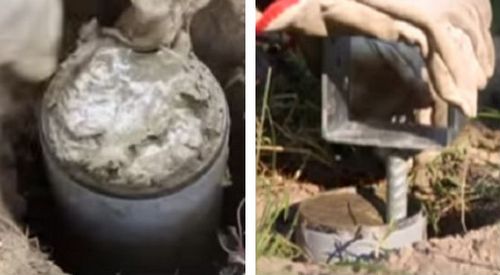

Для фундамента беседки так же подойдут металлические, асбестовые и бетонные столбы

Отдельно заливаем фундамент под барбекю. В месте, отведенном под печь, выкапываем котлован, глубиной 500-700 мм, площадь плиты должна быть с каждой стороны на 100 мм больше площади основания барбекю. Засыпаем дно щебнем и песчаником, трамбуем, на специальные подставки или камушки укладываем армирующую сетку, заливаем плиту.

Читайте также: Как залить фундамент под беседку своими руками

Как построить беседку

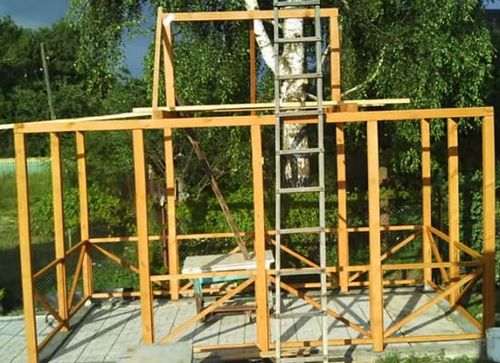

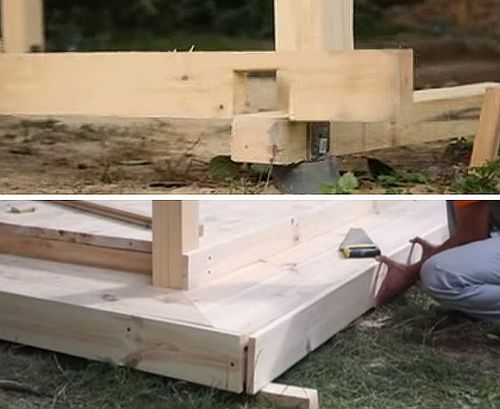

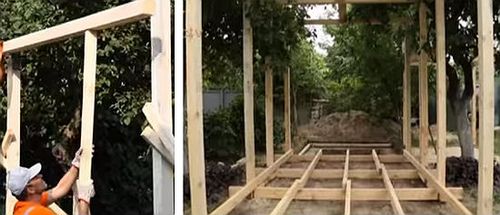

Для вертикальных опор используем клееный брус с сечением 100*100 мм. Опоры вставляем в заранее утопленные в фундаменте скобы, далее делаем верхнюю и нижнюю обвязку оголовков столбов, по периметру. Кроме того, опоры по расположенные напротив друг друга стягиваем между собой брусом 100*100 мм.

43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи

Брус для постройки лучше использовать клееный

Укладываем лаги, расстояние между балками 600 мм, сверху настилаем пол из шпунтованной доски, бока зашиваем для эстетики.

43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи

Все деревянные элементы беседки следует пропитать антисептиками, которые защитят от влаги и грибков

По периметру беседки, с уклоном 3-5о устанавливаем пластиковый желоб для стока воды. Конструкцию по длинной стороне делим на 3 части, по краям средней трети, на центральную верхнюю балку обвязки, перпендикулярно ей устанавливаем 2 бруса, сверху стягиваем их третьим – это конек.

43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи

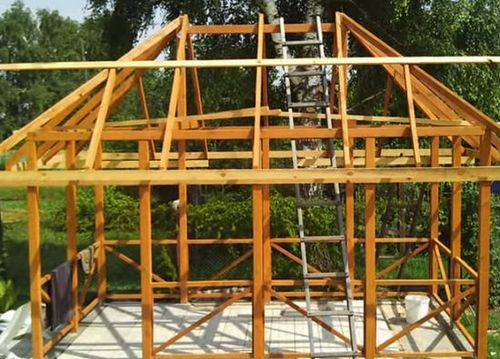

Стропильную систему выстраиваем из обрезной доски 40*100 мм

От конькового бруса  к углам беседки крепим стропильные ноги, которые укрепляем укосинами. На коньке устанавливаем 3 фермы, их лучше сделать на земле по шаблону, а затем поднять на крышу.

43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи

Стропила висячие, выступают за каркас беседки на 400 мм

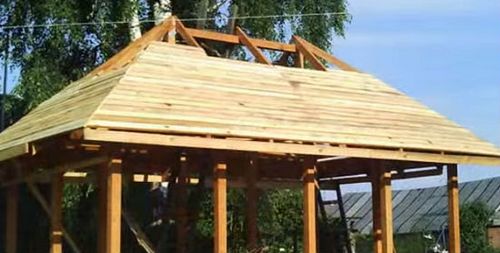

Из реек 20*60 мм делаем обрешетку крыши беседки, но с одной стороны до конца не зашиваем стропильную систему. На этом этапе начинаем выкладывать мангал, по схеме приведенной ниже.

43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи

Рейку можно заменить влагостойкой фанерой

Строительство барбекю в беседке

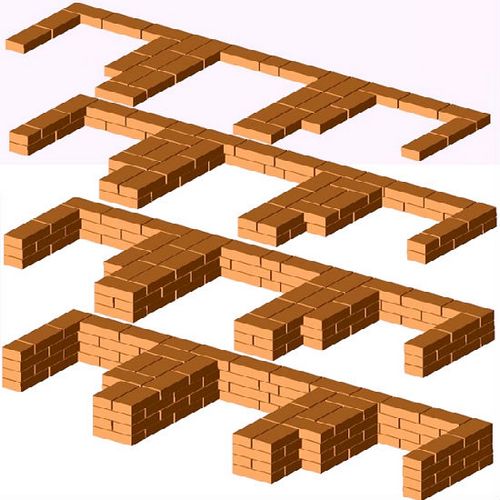

Фундамент под печь застилаем рубероидом, и сначала выкладываем первый ряд будущего барбекю без раствора, делаем примерку.

43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи

Обязательно проверяйте уровнем геометрию барбекю, и следите, чтобы углы были строго 90о

Со второго ряда используйте отвес, чтобы следить за вертикальностью стенок. Кирпич используем красный, а для топки обязательно огнеупорный, шамотный.

43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи

Кроме кирпичей основание барбекю можно выложить и блоками из ячеистого бетона

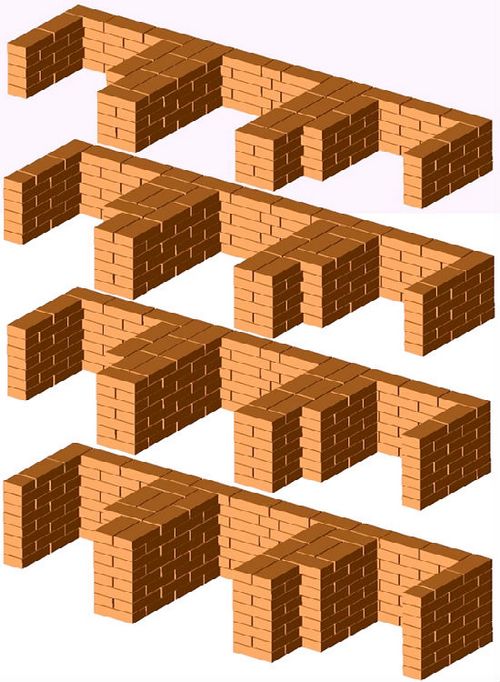

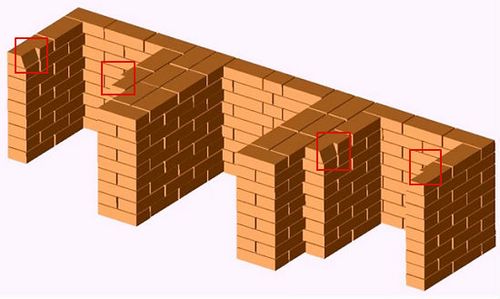

С 1 по 8 ряд кладка идентична, кирпичи выкладываем, как показано на фото выше, с обязательной перевязкой швов нижнего ряда.

В 9 ряду во внутренней части рабочих секций угол внешнего кирпича срезается на уголок. Это необходимо, чтобы выложить арки.

43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи

Кирпич хорошо режется болгаркой с абразивным диском

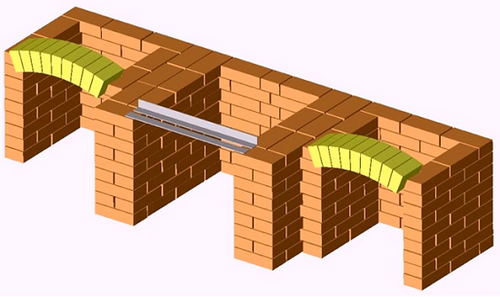

Арку лучше выкладывать из шамотного кирпича, марки Ш-47. Чтобы арка получилась ровной, необходимо изготовить шаблон и аккуратно подогнать кирпичи. Для перекрытия центральной ниши используется стальной уголок и полоска.

43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи

Секции рекомендуется делать одинаковые, чтобы изготовить всего один шаблон для арки

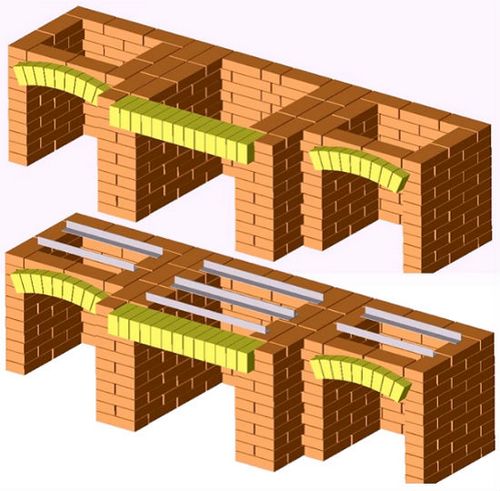

В 10 ряду делаем перекрытие топки барбекю, немного со сдвигом вперед, как показано на схеме. Кроме того, те кирпичи, которые прилегают к аркам боковых ниш, необходимо подточить под свод арки.

43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи

Арочное перекрытие делайте шамотным кирпичом

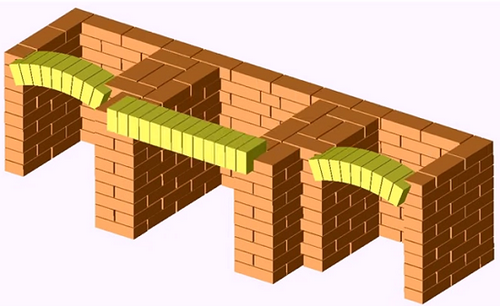

В 11 ряду необходимо выточить кирпичи, которые перекрывают боковые арочные конструкции. Здесь же укладываем стальной уголок.

43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи

Обратите внимание, на фото видно, что над самим барбекю, в центре, 2 соединенных уголка, они как бы образуют перевернутую букву «Т»

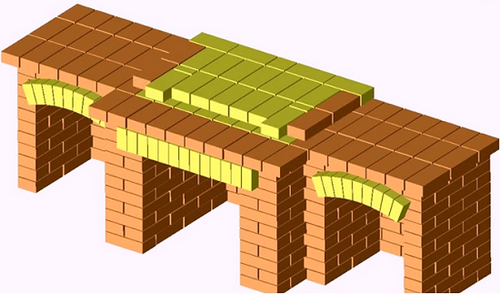

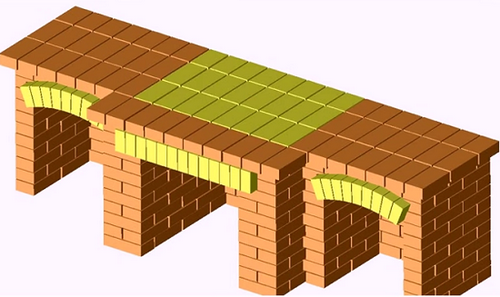

В 12 ряду делается перекрытие всей поверхности, топка барбекю выкладывается шамотным кирпичом.

43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи

Кирпич на рабочей зоне можно облицевать кафелем, камнем, либо настелить деревянную столешницу

Слева и справа, там, где рабочие сегменты, на четверть кирпичи выпускаются вбок. А над топкой барбекю, кладка подвигается чуть вперед, чтобы сделать небольшой навес.

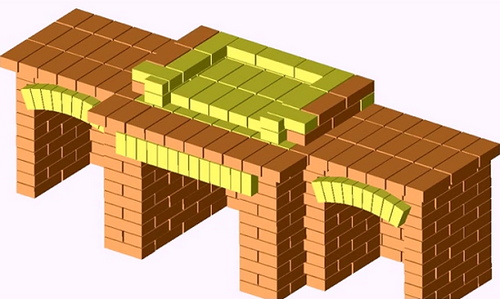

В следующем (13) слое выкладываем основание топки барбекю. Внешние стороны уже можно выложить обычным кирпичом, получается отдельно шамотное ядро, отдельно стенки.

43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи

Чтобы избежать лишних затрат, для лицевого слоя можно использовать специальный отделочный кирпич

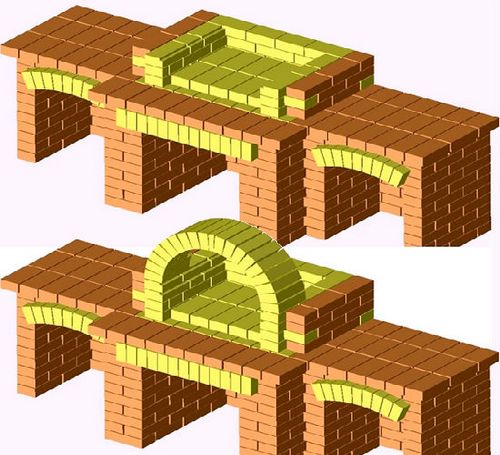

14 – формируем основание топки барбекю.

Важно: Между ядром из шамотного кирпича и внешними стенками обязательно оставляем зазор, делаем прокладку из базальтового картона, чтобы кирпичи в топке могли свободно расширяться при нагреве, не влияя на геометрию всей конструкции.
43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи

В нашем случае топка приблизительно 600 мм, вполне достаточно для приготовления пищи на 4-6человек одновременно

15 – продолжаем поднимать топку, обязательно с перевязкой швов нижнего слоя.  На фото ниже показано, что с внутренней стороны кирпича необходимо сделать спилы-пазы, на них и будет укладываться решетка барбекю. 16 ряд идентичен 15, с перевязкой, и опять в кирпичах делаем пазы, чтобы была возможность поднять решетку. Здесь же делаем шаблон и выкладываем арку для топки барбекю.

43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи

Для облегчения работы по выкладыванию арочного свода используйте шамотный кирпич Ш-47, он имеет форму клина

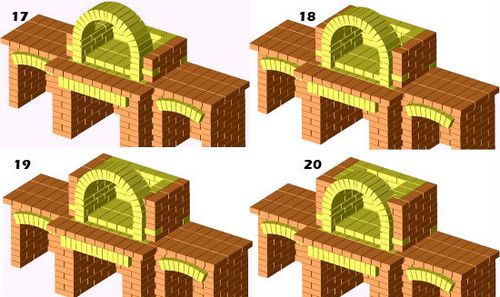

17, 18, 19 ряды выкладываются идентично, но только крайние выпиливаются по форме арки. В 20 – начинаем сужать топливник, кирпичи на четверть сдвигаем внутрь, снизу их срезаем наискосок.

43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи

Кирпичи спиливаются под углом, чтобы улучшить тягу

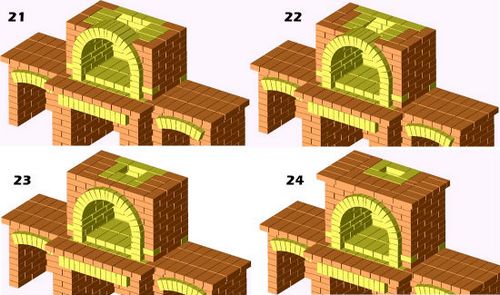

21 и 22 аналогичны – кладка еще на четверть выпускается внутрь, кирпичи опять подпиливаются снизу. В 23 и 24 – передние кирпичи тоже сдвигаются на четверть внутрь и подпиливаются. Нам надо добиться, чтобы внутренние размеры трубы были равны целому кирпичу.

43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи

Если беседка из дерева, то заднюю стенку рекомендуется выложить в 2-3 кирпича

С 25 ряда начинаем выкладывать трубу, ее высота зависит от высоты беседки.

43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи

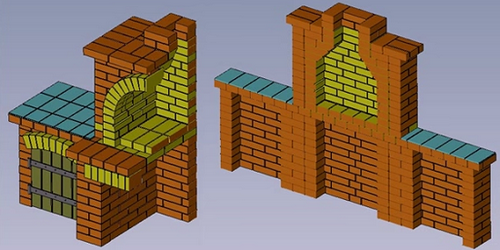

Барбекю для беседки в разрезе

Завершающий этап

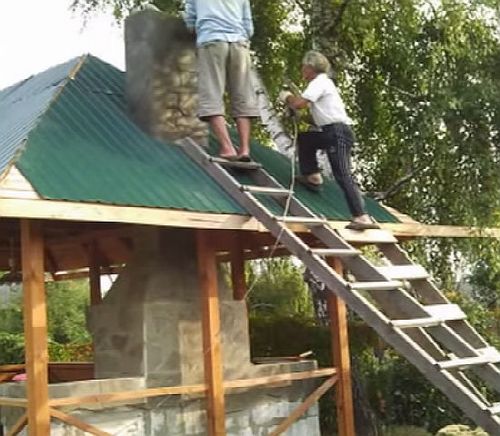

Когда труба готова, можно завершать строительство. Обрешетка укрывается слоем гидроизоляции, и на нее настилается кровельный материал.

43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи

Варианты кровли для беседки могут быть любые: ондулин, черепица, профлист

Стыки, где труба примыкает к кровле, чтобы крыша не протекала, следует заделать, сначала промажьте жидкой битумной мастикой, а на нее закрепите уголок, вырезанный из листа оцинкованной стали.

43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи

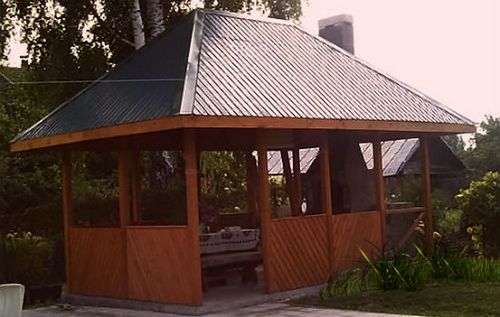

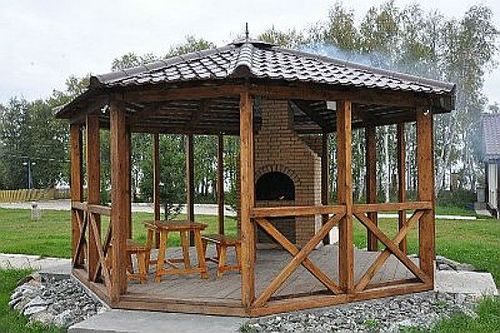

На фото готовая беседка с мангалом

Остается только декорировать и покрасить беседку. Парапет можно сделать из деревянной решетки, зашить рейкой или использовать резные балясины. Печь барбекю обычно отделывается натуральным камнем, изразцами или облицовочным кирпичом.

43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи
43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи
43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи
43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи
43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи
43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи

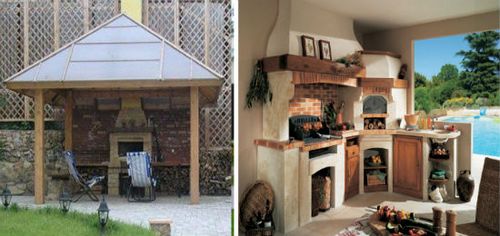

Так же посмотрите, какие еще бывают беседки с барбекю, фотогалерея к этой статье поможет вам определиться с выбором конструкции, в ней мы собрали самые лучшие проекты для вас. Возможно, вас «пленит» застекленная беседка с барбекю, ведь они так хороши для нашего климата, в них можно отдыхать и в зной, и в дождь, и в мороз. Кстати, конструкцию, технологию строительства которой мы описали, можно вполне доработать: усилить парапет, и установить стеклопакеты.

43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи

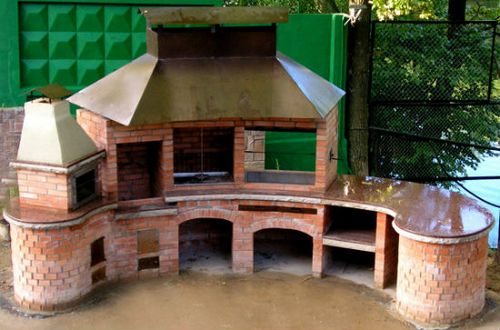

Для дачи подойдет и большой печной комплекс, как на фото, который лучше защитить от непогоды навесом

Построить комфортное место для отдыха не сложно, надо лишь проявить фантазию и продумать каждый этап возведения беседки. По этому поводу есть хорошая пословица: Глаза боятся, а руки делают!

43 ФОТО беседок с барбекю, финские, летние и зимние садовые домики, пошаговое строительство барбекю в беседке из дерева: проект, размеры и чертежи

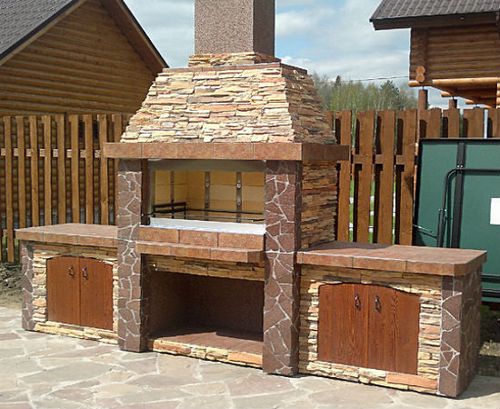

На фото открытое барбекю, построенное по описанной технологии
