Бурение скважин на воду своими руками: шнековое, гидробурение, ударно-канатное, абиссинский колодец, видео

Для нормального жизнеобеспечения в доме или на даче должна быть постоянно вода. Чаще всего источниками являются колодец или скважина. Предпочтительнее — скважина. Во-первых, потому что достигаются, как правило, достаточно глубоко залегающие водоносные пласты с более чистой водой. Во-вторых, служат они дольше. В-третьих, дебит (скорость пополнение) у них значительно выше. Немаловажно и то, что возможно бурение скважин на воду своими руками. Есть несколько технологий, вам надо только выбрать.

Вода возле дома — это всегда хорошо

Способы самостоятельного бурения скважин на воду

Содержание статьи

• 1 Способы самостоятельного бурения скважин на воду
  • 1.1 Шнековое бурение
• 2 Гидробудрение (при помощи помпы или насоса)
  • 2.1 Ударно-канатный метод
  • 2.2 Обсадная труба и фильтр
  • 2.3 Абиссинский колодец или скважина-игла
• 3 Как оборудовать пробитую скважину

Скважины на воду бурят или забивают — разные технологии предполагают разные способы. Бурение скважин на воду своими руками возможно далеко не всеми методами, но некоторые использовать реально.

Шнековое бурение

При этой технологии скважину проделывают при помощи специального бура — шнека. Это стальная труба, с наваренными по спирали лопастями. При вращении снаряд погружается в грунт. После того, как он уйдет на вся свою глубину, его вынимают, грунт, оставшийся на лопастях высыпают. Шнек снова опускают в скважину, дорастив сверху трубу, продолжают выемку грунта. Так, раз за разом вынимая снаряд и стряхивая грунт, бурят скважину. Трубы на концах могут иметь резьбу или соединяться при помощи шпилек.

Так выглядит шнек

Недостаток этого метода — подходит он не для всех типов грунтов. Нормально бурятся мягкие или средние по твердости породы. Если встречается каменистый или скалистый слой, работа будет неэффективной — шнек тут бессилен. В сыпучих грунтах будут наблюдаться завалы, что тоже проблематично.

По этой технологии работают довольно мощные установки, но есть даже ручные шнековые буры. Ими работать очень тяжело, но возможно. Есть простое устройство, которое делает шнековое бурение скважин на воду своими руками проще — это тренога с воротом и укрепленным вверху блоком. При помощи троса, лебедки и блока проще доставать буровой снаряд, а делать это надо часто.

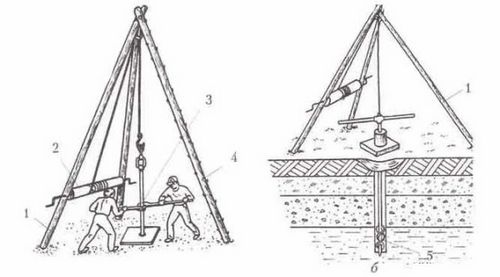

Ручная буровая шнековая установка

Более удобны моторизованные бурильные установки, причем не обязательно покупные. Есть интересные самоделки. В любом случае это рама с подвижно закрепленным мотором, который приводит в движение бур. Пример подобной установки в следующем видео. Шнековый бур используется не для скважин на воду, но суть самой установки и принцип работы от этого не меняется.

При небольших размерах шнека и штанг, которыми наращивается длина (до 1,5 м), этот метод бурения скважин на воду можно использовать и внутри дома, дачи, бани. Главное, чтобы грунты были подходящими.

Гидробудрение (при помощи помпы или насоса)

Как понятно из названия этот способ использует для бурения скважин воду. При самостоятельном применении чаще всего воду подают насосом в трубу. Она выходит через специальные отверстия внизу бура, вытекает самотеком через зазор между наружной стенкой трубы и стенками скважины.

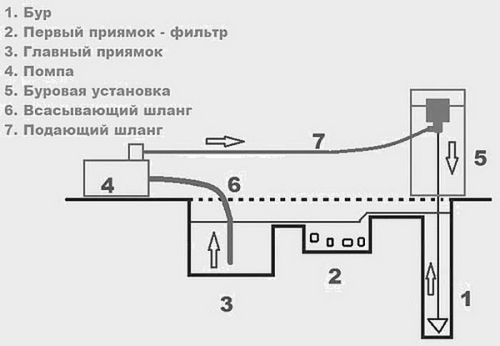

Схема организации гидробурения

Кроме бура и труб с резьбой для этого метода еще необходима помпа. Перед началом работ возле будущей скважины копаются два приямка. В первом оседает основное количество грунта, во второй поступает вода, лишенная большей части примесей. Воды для процесса надо немного — она постоянно циркулирует. Из первого приямка периодически осадки убирают обычно совковой лопатой. При необходимости, если вода стала слишком уж грязной, ее можно заменить. Ее откачивают при помощи той же помпы, только не подают в скважину, а сливают куда-то на участок. Залив новую партию воды можно бурение продолжать.

После того как скважина достигла требуемой глубины, в нее заводится обсадная труба с фильтром на конце. В последнее время чаще всего используется труба ПНД или ПВХ. С ПНД работать проще — она хорошо гнется. Фильтр — это дырки, насверленные на конце обсадной трубы. Длинна такого фильтра — около метра. Потом поверх можно намотать проволоку из нержавейки, а сверху мелкую сетку из той же нержавейки.

Ударно-канатный метод

Один из самых простых в реализации способов сделать скважину самостоятельно — ударно-канатный. Но он и самый медленный, при отсутствии механизации требует значительных физических усилий. С другой стороны, его можно рассматривать как тренажер. Причем очень эффективный — работают почти все мышцы тела.

Ударно-канатное бурение скважин на воду своими руками — универсальный метод, который можно применять на любом виде грунтов. Меняется только снаряд, а технология и установка остается такой же:

• На глинистых и других несыпучих грунтах используют отрезок толстостеной металлической трубы, на конце которой сделана режущая кромка, скошенная внутрь. Его еще называют бур-стакан за характерную форму. Его несложно сделать своими руками. Главное — найти трубу с толстой стенкой (чем толще, тем лучше). Остается заточить нижнюю режущую кромку, сделать прорези в боках (для легкого удаления грунта), а в верхней части сделать «ушки» для крепления карабина и троса.

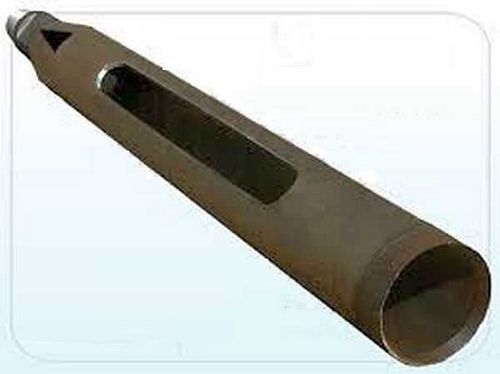

  Снаряд для ударно-канатного бурения

• В слое сыпучих пород — щебня, песка — используют желонки. Это отрезок трубы ко дну которого приварен подпружиненная клапан. При ударе клапан открывается, грунт попадает внутрь трубы. При подъеме под действием сила тяжести клапан закрывается, не давая высыпаться породе.

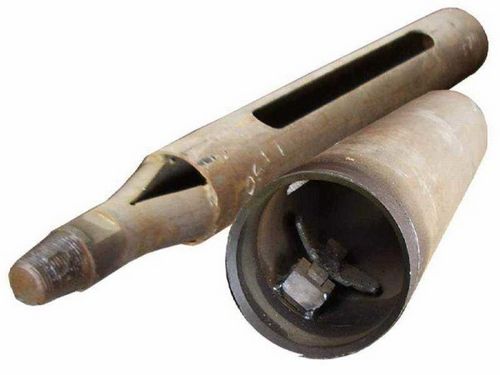

  Желонка с клапаном для сыпучих грунтов

• В тех же грунтах иногда эффективнее использовать бур-ложку. Он так назван за специфическую форму нижней части — двух загнутых навстречу друг другу лепестков.

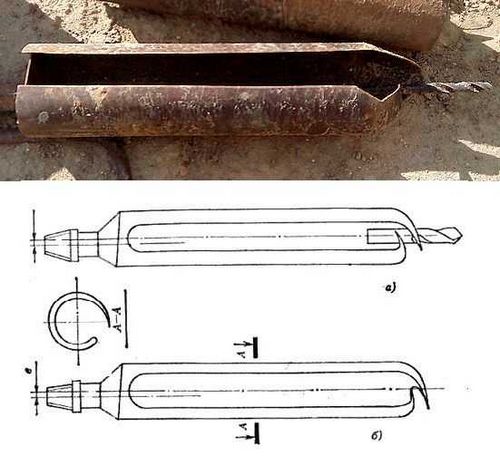

  Бур-ложка для вязкого грунта

• На скальных породах применяется буровое долото. Сначала порода дробиться, потом вынимается при помощи одного из описанных выше снарядов — каким удобнее, таким и работают.

Установка канатного бурения может быть выполнена по-разному. Самый распространенный вид — тренога, в центре которой закреплен блок. Но блок может крепиться и к Г-образной конструкции, также для облегчения труда можно использовать электродвигатель с редуктором.

Конструкция ударно-канатной установки В виде Г-образной стойки

Тренога — самый распространенный вид установки

Способ механизации

Сама технология ударно-канатного бурения очень проста: снаряд поднимают, отпускают в свободное падение. Так повторяется много раз. С каждым ударом скважина становится чуть-чуть глубже. Когда пройден участок в 50 см, снаряд вынимают, освобождают от грунта. И все повторяется заново.

Чтобы бурение шло быстрее, необходим тяжелый снаряд. Если стенки трубы толстые, масса и так может быть значительной. При необходимости можно утяжелить — залить свинцом верхнюю часть трубы. Также для ускорения прохождения нижний край можно заточить, но делать это надо так, чтобы скос был направлен внутрь. Еще один момент: обратите внимание на прорези в буровых снарядах. Они облегчают удаление породы. Особенно это важно при прохождении плотных, вязких глиняных пластов.

Трос для ударно-канатной буровой установки нужен диаметром 10-12 мм. Если работать будете вручную, необходимы перчатки. При прохождении верхних слоев проще использовать ручной бур, а для более легкого прохождения верхних слоев в сухое время, можно в пробуренную скважину залить воды.

Обсадная труба и фильтр

Все описанные выше технологии самостоятельного бурения скважин на воду имеют общие черты. После того как скважина вышла на водоносный горизонт (в породе появится вода в больших количествах), еще некоторое время продолжают бурить, углубляясь в глубь водоноса на 1-2 метра. Затем весь буровой снаряд разбирают, а внутрь скважины устанавливают обсадную трубу.

С обсадной трубой надо разобраться. Диаметр выберите в зависимости от того, какого размера вам пробурили скважину и от типа насоса, который планируете использовать. Надо внимательно отнестись к выбору материала. Некоторое время для обсадной трубы использовали асбестовые трубы. Но они очень вредны — сильнейший канцероген. Не стоит использовать и оцинкованные трубы — цинк из организма не выводится, накапливается. А отравление им имеет очень  плохие последствия.

Остается не такой большой выбор — трубы из стали и нержавейки, а также пластиковые — ПНД и ПВХ. Нержавейка — практически идеальный вариант, за исключением цены и сложности сварки. Чтобы шов не ржавел необходима сварка в аргонной среде, а это непросто. Хотя, в некоторой степени помочь могут специальные электроды для сварки нержавейки.

В последние годы все более популярны трубы из пластика. ПВХ и ПНД — дешево и сердито, но для их установки скважина должна быть идеально ровной. Еще один момент — пластик не очень хорошо переносит нагрузки. Потому их использовать можно на небольшой глубине — метров до 15. В любом случае ставить для скважины канализационные трубы не стоит, лучше все-таки найти водопроводные, хоть они и дороже стоят: стенки в них разной толщины, так что вложения оправдаются.

Стальные трубы точно не сомнутся и простоят долго, но и у их есть существенный недостаток: они ржавеют. Тем не менее, из описанных выше вариантов именно металл оптимальный, если нет средств на нержавейку.

Чтобы внутрь обсадной трубы поступала вода, в нижней ее части, которая погружается в водоносный горизонт, делают фильтр. В трубе делают отверстия. Есть два варианта. Первый — сверлом большого диаметра, в четыре ряда в шахматном порядке. Второй — прорезают болгаркой продольные щели (размер 1,5-2,5 мм).

Поверху трубы наматывают проволоку (3-4 мм диаметром), а сверху нее крепят сетку с очень мелкой ячейкой. Лучше всего использовать нержавейку. В этом случае можно будет промывать фильтр от отложений при помощи промывочных растворов, а проволоку и сетку можно приварить к трубе.

Если использовать любой другой металл, через некоторое время фильтр выйдет из строя. Черный металл ржавеет, остальные разрушаются из-за электролитической коррозии.

Абиссинский колодец или скважина-игла

Это вид ручного бурения скважин на воду и бурением не назовешь — специальную штангу с литым конусообразным наконечником забивают в грунт, наращивая по мере надобности трубами-штангами (длинна одной 1-2 метра), которые соединяются при помощи резьбы. Называют этот тип скважин по-разному, забивная, абиссинская, игла. Все это об одном методе.

Отличие от всех других методов в том, что эти трубы так и остаются в земле, именно по ним будет поступать вода. То есть это скважина без установки обсадной трубы. Ее пробивают при помощи этих труб, их же потом и используют. Потому в качестве штанг, которыми наращивают иглу, используют водопроводные трубы с толстой стенкой. Диаметр от 25 -32 мм. Так как трубы забиваются навсегда, их соединение должно быть герметичным. Традиционно для повышения надежности используют подмотку (обычно — льняную), можно ее обмазать герметиком.

Первый элемент абиссинского колодца называется иглой. Но наконечник-пика далеко не единственное отличие этой части от других. Почти во всю длину трубы насверлены в ней отверстия. Это — фильтр для воды. Через них внутрь будет поступать вода. Чтобы они не забивались породой, поверх трубы спиралью наматывают проволоку, а на нее крепят мелкую сетку. Чтобы скважина служила долго, не забивалась, была возможность сделать промывку, проволока и сетка должны быть из нержавейки. Только в таком варианте служить фильтр будет долго и без проблем. Использование других металлов, пусть и нержавеющих, намного сокращает срок службы скважины — металлы разрушаются за счет электролитической коррозии. Потому латунная, медная или какая-либо другая проволока или сетка на стальную трубу не подходят.

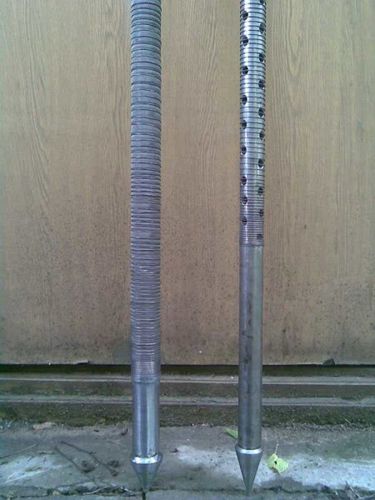

Первый элемент абиссинского колодца — игла с наконечником-пикой и фильтром

Еще один момент. Чтобы при забивании сетку и намотку не оторвало, их приваривают к трубе. Следующий момент: диаметр широкой части конуса должен быть шире диаметра трубы. При забивании конус оставляет отверстие большей ширины, чем идущая за ними труба с намоткой, потому ее не сорвет.

Техпроцесс забивания скважины-иглы чрезвычайно прост: бьют по трубе, загоняя ее в грунт. Но если стучать чем-то тяжелым по верхушке трубы, она деформируется. Потому делают специальное устройство — бабку и конус, который навинчивается на верхушку трубы. Внутри бабки ударная поверхность имеет тоже форму конуса. Имеющиеся полости внутри заливаются свинцом — для увеличения веса. Чем больше весит снаряд, тем быстрее будет забиваться труба, но учтите, что поднимать его надо руками и очень много раз.

Сама баба в диаметре намного больше, чем труба, которую будут забивать. Чтобы при ее движении не было люфта внизу устанавливается шайба подходящего диаметра (чуть больше наружного диаметра трубы). В результате бабка свободно ходит вверх/вниз, но без какого-либо люфта. Высота подъема снаряда определяется его размерами — надо чтобы она не слетала с забиваемой трубы. Внешний вид бабки для забивки абиссинского колодца и ее чертеж расположены ниже.

Бабка для забивания скважины-иглы в разрезе

Так выглядит снаряд для забивания скважины

Это конус для центровки усилия удара

Это не единственное приспособление, при помощи которого забивают скважины. Делают на трубу мощный зажим, который фиксируется по принципу струбцины. Вместо бабки используют тяжелое металлическое кольцо с двумя ручками. Как им работать — смотрите в видео.

Как видите, пробить скважину на воду можно и внутри дома или даже на дне старого колодца. Не так много места надо.

Как оборудовать пробитую скважину

Пробить/пробурить скважину недостаточно. Надо еще воду поднять, а это — совсем другая история. Как провести воду из скважины к дому читайте тут.  Если хотите сделать водоснабжение постоянным, с нормальным давлением, чтобы можно было подключать бытовую технику, вам понадобится насосная станция.

Для сезонного водоснабжения на даче обойтись можно более скромным набором:

• вибрационный насос;
• обратный клапан, который устанавливается перед насосом;
• емкость для воды;
• поливочный шланг;
• краны и т.д.

Обратите внимание, что обратный клапан устанавливается перед насосом, а не на конце шланга, погруженного в скважину. Просто так этот самый шланг при заморозках не разорвет. Еще один плюс такого устройства — проще демонтировать на зиму.

Еще один совет: скважину надо чем-то закрыть. В домах постоянного проживания делают кессон — бетонный или пластиковый  бункер, который находится ниже глубины промерзания. В нем ставят все оборудование. При использовании воды только периодически кессон — слишком дорогое удовольствие. Но закрыть скважину чем-то надо. Во-первых в нее может упасть какая-то живность, что никак не обрадует вас. Во-вторых, «добрые»соседи могут что-то уронить. Более бюджетный выход — построить домик по типу колодезного. Еще более дешевый вариант — выкопать приямок, оббить его доской, сделать дощатую крышку. Ключевой момент: все это должно запираться на замок.
