Печь бутакова своими руками - инструкция!

Печи Бутакова пользуются заслуженной любовью и популярностью среди отечественных пользователей. Особенности агрегата таковы, что он прогревает обслуживаемое помещение в очень сжатые сроки, затрачивая, при этом, сравнительно малое количество топлива.

Содержание:

• Конструкция
• Топливо
• Область применения
• Принцип действия
• Разновидности
• Руководство по сборке газогенераторной печи
  • Видео — Установка печи
• Советы по эксплуатации печи Бутакова
  • Видео – Печь бутакова своими руками

Печь бутакова своими руками

Печи «Профессор Бутаков» являются одновременно очень производительным и внешне привлекательным оборудованием.

Конструкция

Конструкция оснащается увеличенными в размерах конвективными трубами. Непосредственно трубы располагаются по более эффективной и запатентованной схеме.Особенности конструкции позволяют печке отдавать гораздо больше тепла по сравнению с прочими популярными моделями, имеющими аналогичную площадь поверхности.

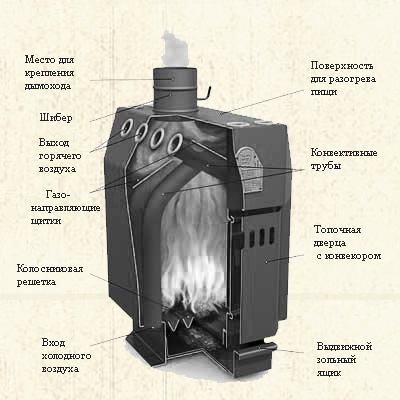

Конструкция

Непосредственно агрегат состоит из нескольких простых элементов, а именно:

• двухкамерного топливного отделения;
• зольника;
• колосника, разделяющего зольник и топливник;
• труб для перемещения воздуха;
• дымоотводящей установки.

Патрубки в печках Бутакова устанавливаются сверху. Это очень удобное и эффективное решение, позволившее обеспечить стекание образовывающегося конденсата непосредственно в печь. В результате конденсат полностью сгорает, что лишь увеличивает производительность агрегата. Однако подобное расположение патрубка доставляет определенные неудобства при чистке дымовыводящей трубы.

Печь Бутакова рекомендуется устанавливать на небольшую подставку. При необходимости такая подставка с легкостью извлекается из-под корпуса агрегата, что позволяет удобно отсоединить печь от дымохода и произвести его качественную чистку.

Топливник печи Бутакова имеет форму, приближенную к усеченному параллелепипеду. Подобное решение позволило обеспечить эффективное и полное использование тепловой энергии.

Трубы топливника устанавливаются строго в вертикальном положении. Единственное пересечение труб происходит вверху и под предварительно рассчитанным углом.

На входных отверстиях воздуховодных труб присутствуют горизонтальные срезы. В стандартной конструкции эти срезы размещаются на расстоянии в 12 см от низа подножек. Подобное решение дает возможность обеспечить полностью свободное поступление воздуха к газогенератору. Благодаря газонаправляющим щиткам обеспечивается наиболее эффективное применение ресурса газопламенного потока.

Дверца топочного отсека печи Бутакова оснащается кожухом-конвектором, что позволяет дверце принимать «участие» в теплообменных процессах.

Конструкция агрегата предполагает установку зольника. Это небольшой ящик для сбора отходов, образующихся в процессе работы печки. Присутствие такого ящика позволяет избавляться от золы, не прерывая работу печки.

В процессе работы верхняя поверхность рассматриваемого котла находится в прямом контакте с потоком пламени. Это дает дополнительное преимущество. Конструкция размещается в горизонтальном положении, что позволяет готовить на ней еду.

При условии правильной сборки печь «Профессора Бутакова» работает в режиме максимально равномерного горения. При необходимости обеспечения более быстрого прогрева помещения либо повышения температуры достаточно попросту заменить стандартный колосник на сменное изделие увеличенного размера.

На стенках дымоходов большинства существующих металлических котлов в процессе работы оседает конденсат. В данном случае конденсат представляет собой жидкие отходы с характерным неприятным запахом. В печке же Бутакова, как отмечалось, патрубок подключения дымохода устанавливается в вертикальном положении. Такое конструктивное решение позволяет обеспечить возврат конденсата назад в корпус печки. В печи конденсат полностью сгорает, благодаря чему немного увеличивается эффективность обогрева.

В среднем на одной закладке топлива газогенераторная печь работает 7-12 часов. Продолжительность работы зависит от конкретной модели печи.

В целях повышения безопасности эксплуатации, печь можно прикрепить к полу.

Топливо

Чтобы преимущества печек серии «Профессор Бутаков» были более понятны, можно привести простую сравнительную характеристику рассматриваемого агрегата с другими существующими отопительными установками. К примеру, печь Бутакова будет затрачивать примерно в 2 раза меньше топлива по сравнению с кирпичной печкой такого же размера. Если сравнивать с буржуйкой, то расход топлива в печи Бутакова снижается почти в 12 раз, что является очень внушительным показателем.

Печь бутакова

Примечательно то, что рассматриваемая газогенераторная печь сконструирована именно на основе все той же буржуйки, широко распространенной среди дачников, владельцев гаражей и т.д.

Для работы печи подходит различное твердое топливо. Чаще всего используется прессованная бумага, уголь, дрова, торф, плотный картон.

Область применения

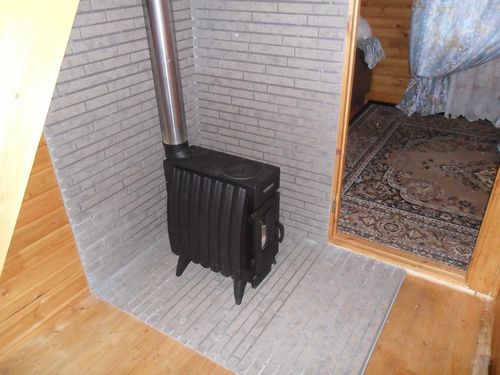

Печь в доме

Наибольшую популярность рассматриваемые газогенераторные печи получили там, где нерационально или невозможно использовать полноценное газовое либо электрическое отопление, т.е. в дачных поселках, селах, гаражных кооперативах и т.д.

Такие печи прекрасно проявляют себя в разнообразных погребах, складах, гаражах, подвалах, ангарах и т.д..

Принцип действия

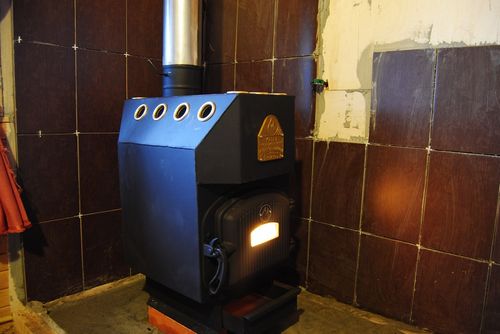

Печь Профессор Бутаков

Работа рассматриваемой печки организована по довольно простому принципу. Во время работы через специальные отверстия в корпус агрегата попадает воздух. В корпусе печки поступивший воздух подогревается, а после выдается в обслуживаемое помещение.

Топливо в агрегате медленно тлеет, т.е. происходит типичный пиролизный процесс. В условиях кислородного дефицита наблюдается термическое разложение топлива на древесный уголь и газы, т.е. горючее расходуется максимально эффективно.

Таким образом, разработчик печи, по сути, не изобрел ничего кардинально нового. Однако он тщательно поработал над исправлением недостатков предшественников рассматриваемого агрегата, практически полностью исключив теплопотери и увеличив показатель теплоотдачи печки до 80-90%.

Разновидности

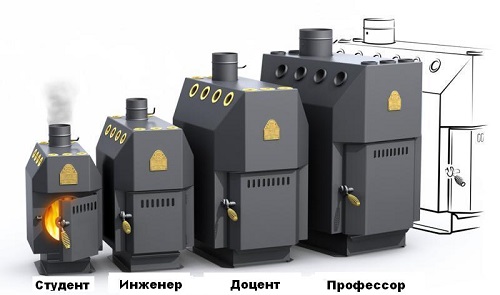

Виды печи «Профессор Бутаков»

Существует несколько разновидностей печей Бутакова. Каждая из модификаций работает по одинаковому принципу, имеет общую конструкцию и использует идентичное топливо. Разница заключается лишь в размерах агрегатов, их мощности, количестве и диаметре установленных труб. Подобное разнообразие позволяет подобрать агрегат для эффективного прогрева конкретно взятого помещения с определенными размерами.

Руководство по сборке газогенераторной печи

Рассматриваемый агрегат собирается практически в той же последовательности, что и другие газогенераторные печи. Единственные различия заключаются в небольших конструктивных особенностях, о которых рассказывалось ранее. Помните о них в процессе сборки агрегата.

В основе самодельной печи Бутакова лежит обыкновенная металлическая бочка. Пошагово выполните приведенные рекомендации, и вы получите отличный агрегат для качественного, эффективного, безопасного и экономного обогрева.

Первый шаг. Срежьте верх бочки и выровняйте оставшиеся острые кромки. Резать удобнее всего болгаркой, загибать кромки – молотком. Острые кромки загните вниз.

Второй шаг. Вырежьте из стального листа круг диаметром на 1,5-2 см меньше диаметра бочки.

Третий шаг. Вырежьте в круге из предыдущего шага отверстие диаметром 10 см. Приварите к отверстию стальную трубу аналогичного диаметра.

Четвертый шаг. Приварите к низу круга с трубой отрезки швеллера. Отрезки должны быть установлены так, чтобы в будущем они свободно передвигались в пространстве бочки. В дальнейшем швеллеры будут придавливать загруженное топливо, и обеспечивать необходимые условия работы котла.

Пятый шаг. Установите на верх трубы заслонку. Для этого зафиксируйте вертикально шпильку с резьбой внутри трубы. Для фиксации используйте сварку. Вырежьте заслонку из стального листа.

Диаметр заслонки должен быть таким же, как диаметр трубы. Просверлите на краю вырезанной заслонки такое отверстие, чтобы установленная на шпильку заслонка закрывала трубу. Закрутите заслонку с помощью гайки.

В будущем с помощью этого простейшего элемента вы сможете контролировать объем воздуха, поступающего в топку, а, следовательно, и интенсивность работы печи.

Шестой шаг. При помощи молотка выровняйте бортик крышки с трубой. В данном случае края необходимо загнуть наружу, чтобы крышка плотно «садилась» на основание.

Седьмой шаг. Вооружитесь зубилом и сделайте в крышке отверстие диаметром порядка 10,3 см. Через это отверстие будет проходить труба, приваренная к блину на предыдущих этапах работы. Сливное отверстие в крышке заварите.

Восьмой шаг. Подготовьте основание для печи. Хорошо подойдет незаглубленная площадка из кирпича.

Девятый шаг. Вырежьте в верхней части корпуса печки отверстие диаметром 15 см. В это отверстие будет проходить труба дымохода. Длина дымовой трубы должна составлять примерно 1,5 длины корпуса.Приварите отрезок трубы к отверстию в верхней части корпуса агрегата.

Десятый шаг. Вырежьте небольшое отверстие квадратной формы в самой нижней части корпуса. Приварите к подготовленному отверстию дверцу. Через этот люк вы будете удалять золу. В сам люк можете вставить упоминавшийся ранее ящик (зольник), чтобы чистить печь было максимально удобно и просто.

Одиннадцатый шаг. Герметично заварите нижнюю часть дымовой трубы. Саму же трубу установите на ножки – так надежнее.

Двенадцатый шаг. Подсоедините печку к колену, предварительно приваренному к трубе дымохода, и зафиксируйте при помощи хомута. Под хомут рекомендуется уложить стеклоткань. Благодаря этому материалу будет обеспечена большая герметичность соединения.

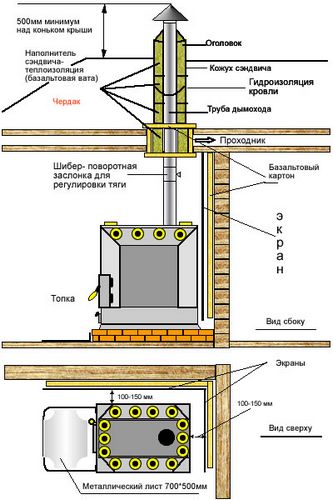

Видео — Установка печи

Советы по эксплуатации печи Бутакова

Перед запуском печи Бутакова в постоянную эксплуатацию основательно протестируйте агрегат и определите наиболее оптимальный режим работы. В процессе нагрева корпус печи будет раскаляться до довольно высокой температуры, поэтому устройство нужно устанавливать на расстоянии не менее 30-40 см от любых воспламеняющихся и плавящихся предметов.

Запускается котел следующим образом:

• вы снимаете верхнюю крышку;
• достаете «блин» с приваренной к нему трубой подачи воздуха;
• загружаете дрова или другое подходящее твердое топливо. Следите, чтобы загрузка не закрывала дымоотводное колено. Дрова размещайте вертикально и как можно плотнее друг к другу;
• укладываете на дрова мелкие ветки, а сверху веток – бумагу либо тряпку, предварительно смоченную керосином;
• возвращаете на место «блин» с воздухоподающей трубкой и верхнюю крышку;
• бросаете в отверстие воздухоподающей трубы зажженную тряпку или бумагу. Спичками разжечь подобную печку у вас не получится – они попросту будут тухнуть, не успевая долететь до пункта назначения;
• дожидаетесь, пока дрова разгораются, и полностью перекрываете заслону воздухоподающей трубы.

На этом розжиг печи завершен. Периодически проверяйте работу агрегата.

При отсутствии бочки в качестве основы можно использовать корпус большого огнетушителя или газового баллона. Принцип сборки агрегата останется тем же.

Следуйте полученным рекомендациям, и вы сделаете отличную печь длительного горения без лишних затрат.

Удачной работы!
