Датчик теплого пола - инструкция по укладке термодатчика для теплого пола

Если вы собрались установить теплый пол своими руками, то получить всю необходимую информацию о термодатчиках нужно в первую очередь.

Термодатчик является обязательным элементом для оптимальной работы электрического теплого пола. Помимо контроля температуры, он позволяет уменьшить расходы на электроэнергию.

Содержание:

• Описание изделия
• Выбор датчика
• Как установить?
• Как подключить?

Описание изделия

Датчик теплого пола – это медный провод, защищенный специальной колбой, который определяет температуру воздуха или пола, далее передает эти данные терморегулятору. Плюсом можно назвать то, что длину провода можно регулировать - возможно и уменьшение провода, и его наращивание максимум до 50 метров.

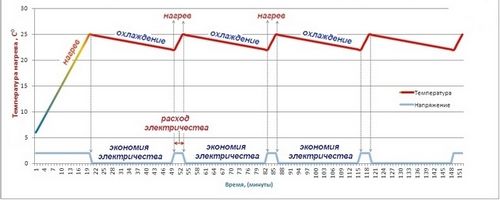

При увеличении температуры пола сопротивление датчика становится меньше. Терморегулятор, получив информацию от термодатчика, начинает реагировать и либо включает, либо отключает теплый пол, учитывая заданную температуру. Поддержание определенной температуры происходит следующим образом: когда достигается нужная уставка, система отключается, и как только происходит понижение на полградуса, снова начинает работать подогрев.

В случае поломки датчика, его следует полностью заменить. Главное, чтобы процесс замены происходил без ошибок, в противном случае реагирование системы на понижение температуры ухудшается, и интервал до включения пола может достигать 5 градусов.

Выбор датчика

Выбирая датчик теплого пола, который может продаваться отдельно или в комплекте с терморегулятором, стоит учитывать некоторые факторы:

1. Тип датчика. Необходимо выбирать датчик именно для теплого пола. Существуют и другие виды, на показания которых сильно влияют сквозняки и прямые солнечные лучи. В итоге прибор будет фиксировать температуру воздуха, а не пола. Существуют варианты измерения и того, и другого;
2. Способ установки.

Различают всего несколько видов датчиков:

• Датчик-ограничитель в основном работает на максимальную или минимальную температуру, то есть не дает поверхности остывать или нагреваться до определенного уровня. Он обычно используется при установке кабельного электрического теплого пола. Датчик-ограничитель устанавливается в изоляционную трубу.
• Датчики с термостатами бывают обычные и с возможностью программирования и продаются вместе с системой напольного обогрева.

Многие считают, что устанавливать терморегулятор и датчик теплого совсем не обязательно. Но к сожалению, при отсутствии таких устройств невозможно будет контролировать уровень нагрева. К тому же длительная работа напольного обогрева ведет к перерасходу электроэнергии. Кроме этого, существует ряд напольных покрытий, которые не переносят перегрева. Например, температура ковролина и ламината не должна превышать 30 °C. Иначе материал деформируется и начнет выделять вредные для здоровья человека вещества.

Важным моментом является то, что производители системы «теплый пол» не предоставляют гарантию на свою продукцию в случае, если не будут использоваться термодатчик и регулятор температуры.

Как установить?

Датчик температуры монтируется рядом с терморегулятором на расстоянии 50 см от ближайшей стены. Он фиксирует изменения температуры, подает сигнал терморегулятору, а тот уже корректирует температуру напольного обогрева. Поэтому очень важно правильно установить и подключить датчик, ведь от него ведется все цепочка дальнейших действий устройства. Монтаж термодатчика зависит от типа напольного покрытия.

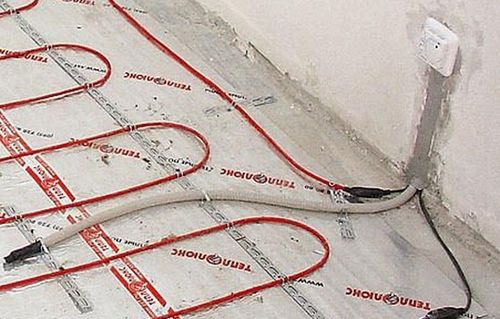

Датчик под линолеум, паркет, ламинат или ковролин представляет собой маленький цилиндр, который крепится к концу кабеля. Он укладывается в гофротрубку с заглушкой на конце, которая закрепляется в полу.

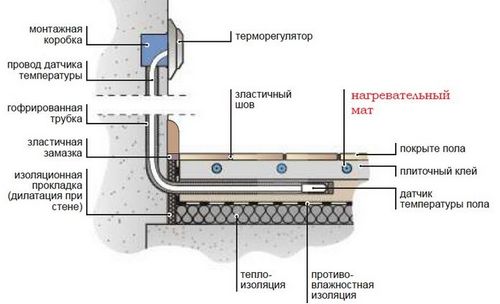

Датчики под твердые покрытия, например, под плитку, защищены специальной гелевой оболочкой. Она смягчает механические удары.

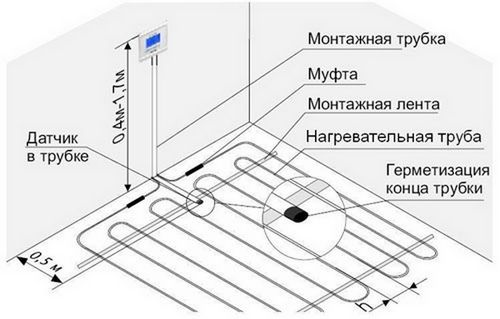

Датчик для теплого пола должен быть установлен между греющих жил. Зафиксировать его можно монтажной лентой. Помещается он в гофру и герметизируется. Один конец должен быть около греющей жилы, а другой направлен к терморегулятору. После чего можно переходить к подключению.

Как подключить?

Есть два способа подключить теплый пол:

1. Прямой. Объединяются термостат и греющий кабель.

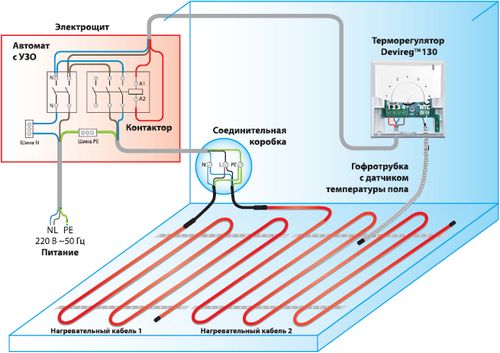

2. С использованием распаечной коробки. Кабель проходит до этой коробки, а потом к греющему контуру.

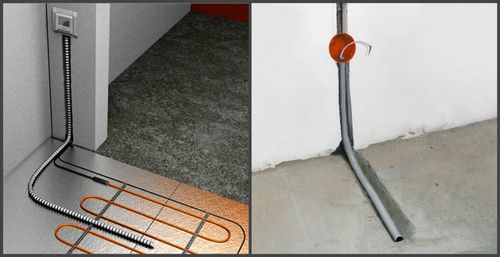

В электрощиток устанавливаются автовыключатели, а к стене крепится распределительная коробка, к которой подводятся провода от щитка. От коробки прокладывается штроба до самого пола, в ней и будут расположены две трубки: в одной – линия нагревательного кабеля, в другой – термодатчик. После этого можно протестировать всю систему, путем замера сопротивления. Если система работает исправно, укладывается напольное покрытие либо стяжка.

Главная причина выхода из строя системы «теплый пол» – поломка терморегулятора. Для диагностики необходимо измерить сопротивление меду жилами кабеля. Точное значение сопротивления указано в инструкции к термостату, но обычно оно находится в диапазоне 5-30 кОм. Если значения сопротивления сильно отличаются от паспортных, то терморегулятор нет смысла ремонтировать и лучше его полностью заменить. Для этого нужно записать модель и обратиться в специализированную организацию по продаже и ремонту подобных изделий. Желательно, чтобы датчик и терморегулятор были одного производителя. Самостоятельная замена возможна, только если датчик температуры можно извлечь. Если он встроен «намертво», то придется прибегнуть к помощи специалистов.

Не стоит забывать, что работа с датчиком теплого пола подразумевает соблюдение техники безопасности. Прежде чем приступить к установке и подключению датчика и регулятора температуры, квартиру следует обесточить. Помимо этого, нужно знать элементарные основы электротехники. Если нет уверенности в своих силах, лучше доверить такое важное дело профессионалу. Оставляйте комментарии к статье, делитесь своим опытом.
