Дистанционное управление освещением по радиоканалу и другими методами: инструкция, видео и фото

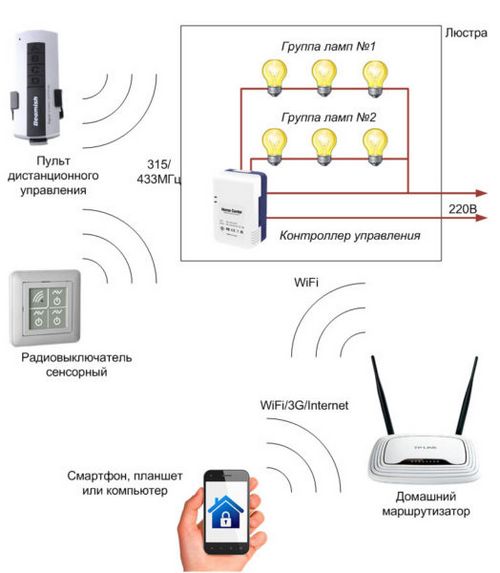

Современные контроллеры позволяют совмещать несколько вариантов управления для максимального удобства
На улице в дополнение к системе дистанционного управления часто ставятся датчики движения, чтобы свет включался сам, когда вы выходите во двор.
Содержание:
Я расскажу о монтаже системы управления светом на примере контроллера, работающего от радиосигнала. Это простой и удобный вариант, освоив который вы сможете разобраться и с другими решениями. Принцип всегда одинаков, отличается лишь перечень действий и характеристики используемого оборудования.
Что необходимо для работы
Разберем перечень необходимых материалов и инструмента:
| Иллюстрация | Описание |
 |

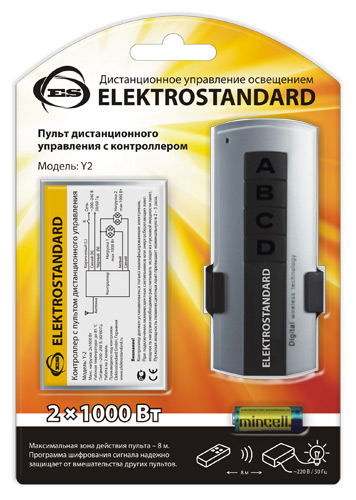

Контроллер с пультом дистанционного управления. Комплект продается в наборе и стоит порядка 1000 рублей. Конструкции отличаются по количеству каналов, т.е. режимов, которые используются. Определить нужный вариант можно по количеству осветительных приборов или режимам работы одного элемента. Самый популярный и распространенный — двухканальный контроллер.
. |
 |
Отвертка диэлектрическая. Работать придется с сетью напряжением 220 Вольт, поэтому используйте только безопасный инструмент, исключающий любые проблемы в процессе монтажа. Инструмент продается во всех строительных и электротехнических магазинах. |
 |
Индикаторная отвертка. Используется для нахождения проводов под напряжением, а также проверки проводки перед началом работ. Начинать монтаж оборудования можно только после того, как вы убедитесь, что напряжения в системе нет. |
 |

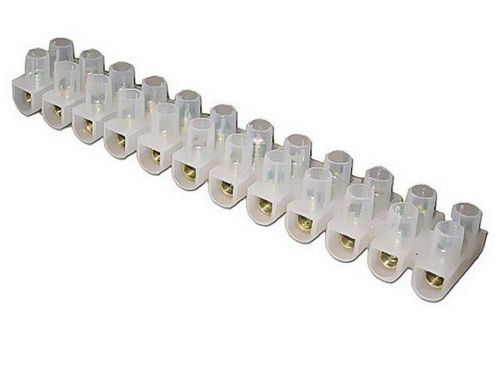

Соединительная колодка. Нужна для быстрого и качественного соединения проводов. Есть множество вариантов разных конфигураций, я показал самую распространенную и недорогую из них.
|
Помните о том, что перед началом работы надо обесточить систему. Поэтому подбирайте время, в которое электричество не нужно вам и вашим домочадцам.
Описание рабочего процесса
Разберемся, как производится монтаж своими руками:
| Иллюстрация | Описание этапа |
 |

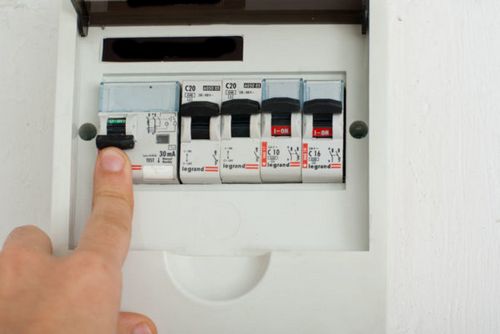

Обесточивается система. Любые работы с электропроводкой начинаются с отключения подачи электроэнергии на вводе в дом или квартиру. Если у вас есть отдельный автомат на свет, то выключается он, если его нет, то производится общее выключение.
. |
 |

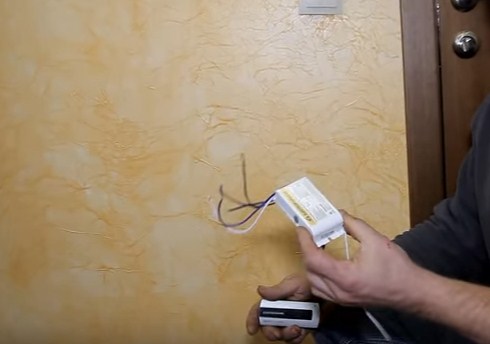

Распаковывается блок управления и пульт. В первую очередь ознакомьтесь со схемой подключения. Она всегда есть на контроллере. Там все просто: два провода идут на элементы освещения, один подает ток, еще один это нулевая фаза. Белый проводок с другой стороны — это антенна, его никуда подключать не нужно. |
 |

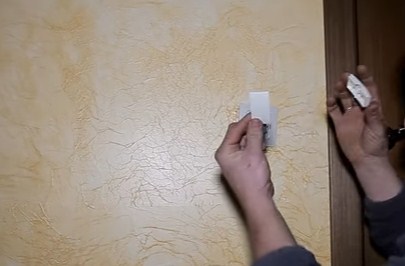

С выключателя снимаются клавиши. Для этого в щель между кнопкой и обрамлением вставляется тонкая отвертка, и элемент аккуратно выщелкивается из фиксаторов. Все просто, главное не нажимать слишком сильно, чтобы не повредить элементы и не поцарапать пластиковую поверхность. |
 |

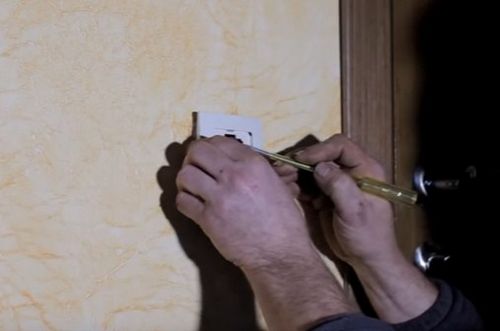

Снимается пластиковое обрамление выключателя. Оно может держаться на защелках, а может быть закреплено на двух винтах. После снятия кнопок вы увидите, как закреплен элемент, и сможете быстро снять его с помощью плоской или крестообразной отвертки. |
 |

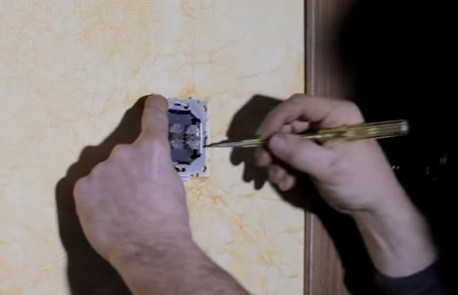

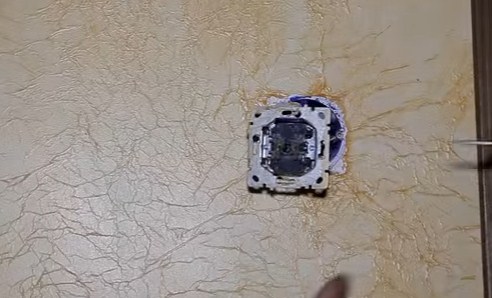

Отсоединяется сам выключатель. Он зафиксирован на монтажной коробке двумя винтами, которые нужно отвернуть. Очень важно складывать весь крепеж в одно место, чтобы он не потерялся в процессе работы. |
 |
Выключатель аккуратно извлекается наружу. Иногда он и без шурупов держится плотно, его нужно аккуратно поддеть отверткой и вынуть настолько, насколько позволяют подсоединенные с задней стороны провода. |
 |

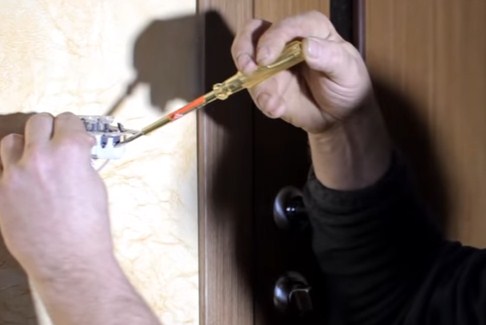

С помощью индикаторной отвертки проверяется провод, подающий напряжение. Даже если вы выключили ток, обязательно проверяйте систему перед началом работы. Бывают разные ситуации, поэтому лучше перестраховаться, чем получить удар током. |
 |
Отсоединяются провода. Очень важно запомнить назначение каждого из них, чтобы ничего не перепутать при монтаже. Если вы сомневаетесь, что сможете удержать все в памяти, можно наклеить на каждую жилу кусочек малярного скотча с меткой, чтобы легко отличать провода. |
 |

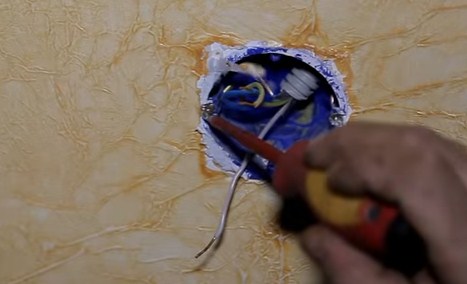

Монтажный короб освобождается. В нашем случае стена сделана из гипсократона и, чтобы освободить подрозетник, нужно закрутить два самореза в отверстия по бокам, их хорошо видно на фото. Они сводят фиксаторы с обратной стороны, благодаря чему конструкцию можно извлечь, не повредив гипсокартонный лист. |
 |

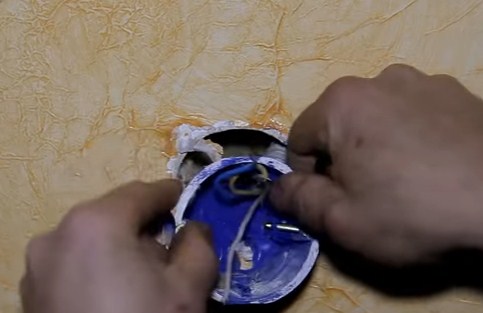

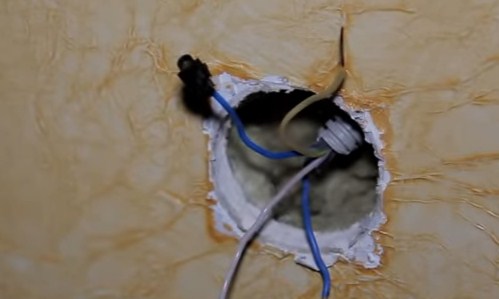

Короб снимается. После его освобождения достать элемент не составит труда. Он откладывается в сторону, чтобы не создавать помех в процессе работы. |
 |

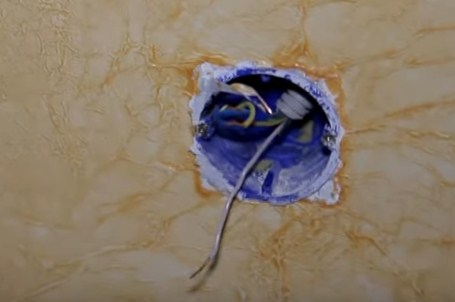

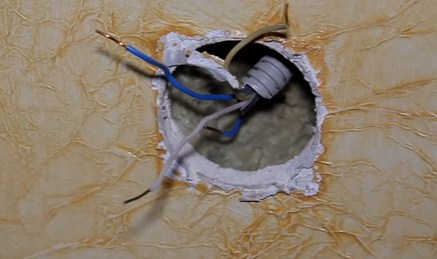

Провода отгибаются в разные стороны. Аккуратно вытяните их наружу настолько, насколько это возможно, после чего разогните так, чтобы работать с каждым из них было удобно. |
 |

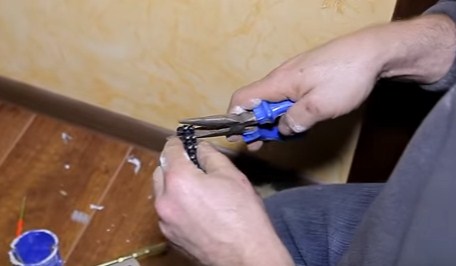

С колодки отделяется нужное количество соединителей. В нашем случае нужно 4 элемента. Лучше использовать их не как единый блок, а по отдельности. Так проще соединять провода и размещать контроллер в стене. Цельная колодка занимает много места и не очень удобна при монтаже из-за разной длины проводов. Разъединяется колодка ножом или пассатижами, элементы на соединениях легко ломаются. |
 |

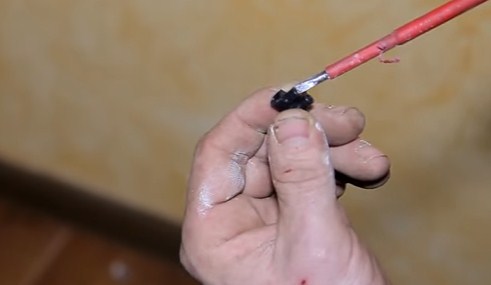

В соединителе откручиваются фиксирующие винты. Они должны освободить отверстие, но сильно выворачивать их не нужно, чтобы крепеж не выпал и не потерялся. Если оголенные концы проводов слишком длинные, то их надо укоротить до 5-10 мм, просто откусив пассатижами. |
 |

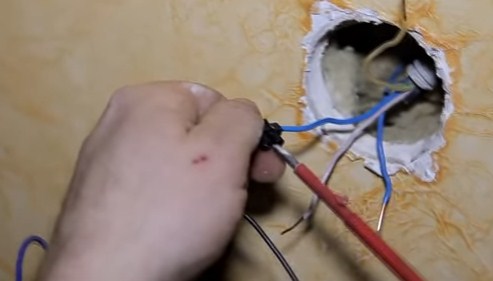

Соединитель крепится на первый провод. Последовательность подключения не имеет значения. Главное — надежно фиксировать провода с помощью винтов и не перепутать элементы. Монтаж очень прост: провод вставляется в колодку так, чтобы оголенная часть располагалась внутри пластикового обрамления и прижималась винтом. |
 |
Присоединяется провод контроллера. Тут все производится аналогичным образом: соответствующий элемент вставляется в соединитель и надежно фиксируется в нем винтом. После окончания работ проверьте надежность крепления, слегка дернув оба провода, они должны держаться прочно. |
 |

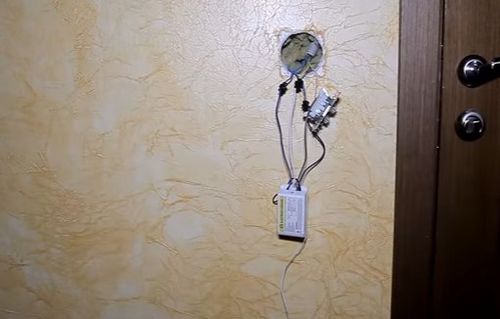

Так выглядит соединенный узел. Провода прикручиваются к контроллеру и выключателю по схеме, после чего нужно проверить работу системы. Для этого включается подача электроэнергии и на выключателе нажимаются клавиши. Все должно работать в штатном режиме. Если есть проблемы, то, скорее всего, вы допустили ошибку при соединении, следует исправить все огрехи и провести проверку еще раз. |
 |

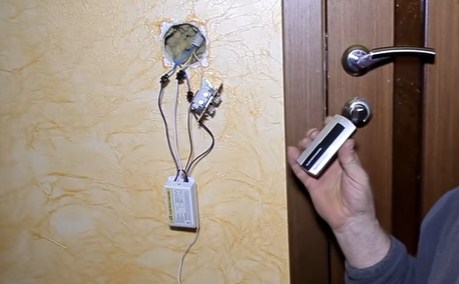

Проверяется пульт дистанционного управления. Управление освещением с пульта ДУ производится с помощью нескольких кнопок. По порядку нажмите каждую из них, чтобы проверить режимы и убедиться в правильной работе системы. Пульт работает от короткой пальчиковой батарейки, если ее не было в комплекте поставки, не забудьте дополнительно приобрести элемент питания. |
 |

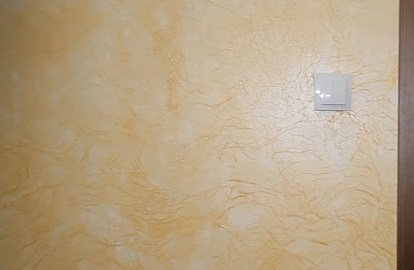

Конструкция собирается обратно. Вначале в стену аккуратно заводится контроллер и провода, блок не нужно дополнительно крепить в полости. Далее ставится монтажная коробка и собирается выключатель в обратной последовательности. В итоге снаружи все останется по-прежнему, но вы сможете выключать и включать свет как кнопками, так и пультом. |
 |

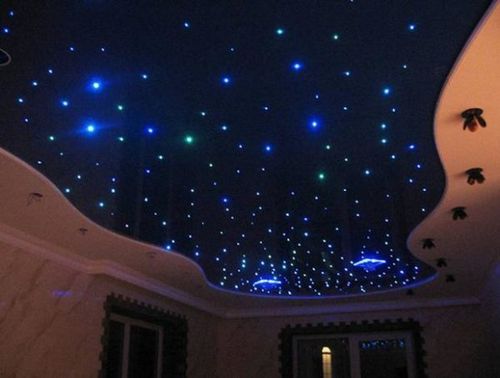

Теперь вы можете менять режимы света, не вставая с дивана. Можно включать подсветку или менять режимы, все зависит от того, какое оборудование подключено к контроллеру. |
Вывод
Используя обзор как инструкцию, вы сможете установить систему дистанционного управления светом в доме или квартире. Видео в этой статье поможет разобраться в теме еще лучше, наглядно показав рабочий процесс. Если вам что-то непонятно, то все вопросы вы можете задавать в комментариях.
