Фитинги для металлопластиковых труб: сортамент и особенности установки

Металлопластиковые трубы по эксплуатационным характеристикам идеально подходят для создания систем водоснабжения и отопления. По правилам монтажа, для соединения отдельных фрагментов необходимо использовать фитинги для металлопластиковых труб, другие варианты не подходят. Рассмотрим виды фитингов и способы их монтажа, чтобы в дальнейшем не ошибиться с покупкой фурнитуры и самостоятельно справиться с установкой системы.

Содержание:

• Плюсы и минусы металлопластиковых изделий
• Виды фитингов для металлопластика
  • Классификация арматуры по назначению
  • Классификация по способу соединения
    • Вариант #1 – компрессионные фитинги
    • Вариант #2 – пресс-фитинги
• Технология монтажа обжимного фитинга
• Как установить пресс-фитинг
• Что нужно знать о разнице способов
• Обзор лучших производителей
• Видеосоветы по монтажу фитингов

Плюсы и минусы металлопластиковых изделий

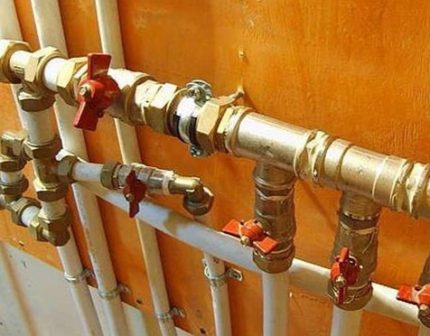

Металлопластик обладает характеристиками, которые позволяют создавать надежные системы, имеющие срок службы от 15 до 50 лет. Наружный диаметр изделий – 16-63 мм. Фитинги должны полностью соответствовать трубам по диаметру, при этом толщину стенок (2-3 мм) также необходимо учитывать.

Для внутренней разводки наиболее оптимальным является диаметр 32 мм. Подачу воды к приборам отопления чаще всего производят через более узкие изделия – от 22 мм до 24 мм.

Сращивание двух труб из металлопластика происходит посредством фитингов, которые также имеют различный диаметр, отличаются способом монтажа, назначением и конфигурацией. Материал изготовления – нержавеющая сталь и латунь

Трубопроводы из металлопластика выдерживают температуру до +95ºС (с интервальным повышением до +110ºС), поэтому их применяют для сборки систем отопления. Существует порог, при котором происходит замерзание труб – это -40ºС. Рабочее давление – 1 кПа. При снижении температуры давление может повышаться без риска разрушения системы до 2,5 кПа.

Преимущества металлопластиковых трубопроводов (при сравнении с аналогами из металла, ПВХ и полипропилена):

• Быстрый монтаж. Для соединения отдельных отрезков не требуется сварка или пайка, достаточно ключей или специального обжимного инструмента.
• Не нужно покрывать защитной краской антикоррозийным составом.
• Системы с неразъемным соединениями предназначены для монтажа в стяжку или в стены.
• Вес труб и фитингов невелик, что также облегчает монтаж различными способами.
• При монтаже получается минимум отходов.
• Защищены от блуждающих токов.
• Трубопроводы с разъемными соединениями легко ремонтировать, производить замену фитингов.
• Имеют возможность присоединения дополнительных приборов без разборки всей системы.
• С помощью специальных фитингов совмещаются с металлическими трубами.

Недостатки тоже есть, и их нужно учитывать при самостоятельной установке разводки. Стоимость МП труб достаточно высока, соответственно, и фитинги стоят дороже.

Если температура жидкости в отопительном трубопроводе постоянно поддерживается в районе максимума (+95ºС), срок службы трубопровода снижается наполовину.

Полимерный слой разрушается под солнечными лучами, следовательно, трубы не должны находиться в зоне воздействия ультрафиолета.

Виды фитингов для металлопластика

Для создания водопровода или отопительной разводки требуются различные фитинги. Хорошо то, что сейчас в магазине можно приобрести соединительные элементы любой конфигурации и ничего не нужно придумывать самому. Обычно фурнитуру покупают вместе с трубами, чтобы совпал диаметр. Рассмотрим, какие фитинги могут пригодиться.

Классификация арматуры по назначению

От назначения детали зависит ее форма (прямая, угловая, крестообразная). Основные виды рассмотрим на примере продукции VALTEC, которую часто предпочитают другим маркам по причине удачного соотношения цена/качество:

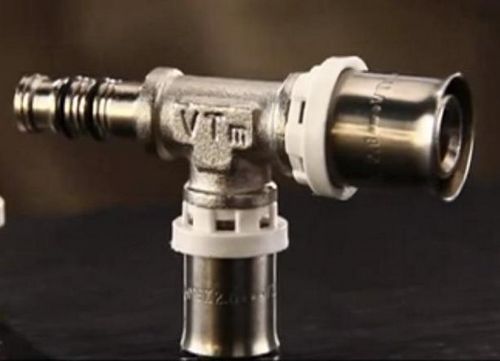

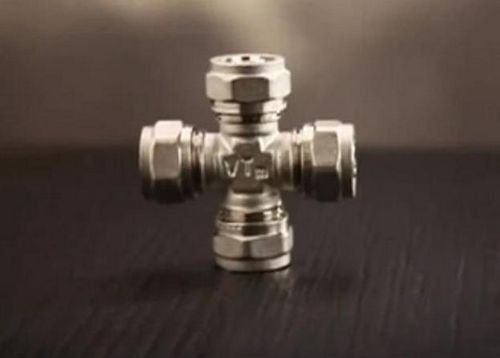

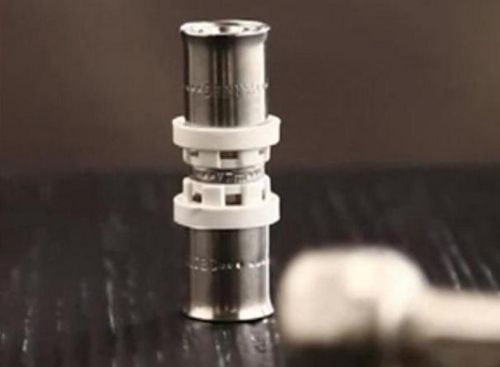

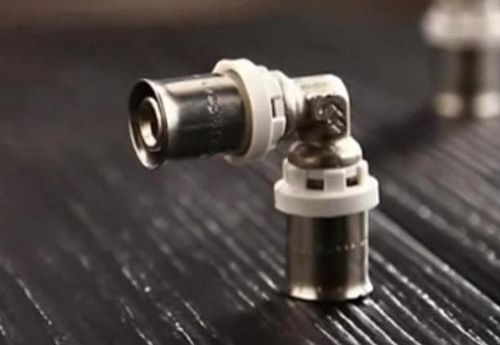

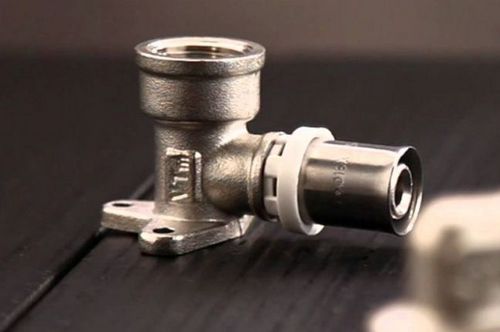

Галерея изображений Фото из Тройник для металлопластиковой трубы Фитинг-уголок для металлопластикового трубопровода Крестовина для соединения двух труб Фитинг прямой формы для металлопластиковой трубы

Кроме перечисленных элементов используют заглушки, штуцеры, переходники на трубы другого диаметра, водные розетки.

Прочность деталям придает высокопрочная латунь, из которой состоит корпус, и нержавеющая сталь для пресс-гильз. Максимальная рабочая температура, на которую они рассчитаны — +115ºС

Чтобы узнать, какие именно фитинги потребуются для сборки коммуникаций, необходимо составить общую схему и посчитать количество соединений, углов, пересечений и т.д.

Классификация по способу соединения

Часто можно встретить классификацию, при которой фурнитуру для металлопластиковых труб делят на три группы: резьбовую, компрессионную, пресс-фитинги. Это неверное деление, так как резьбовой вид предполагает наличие фабричной или самостоятельно сделанной внутренней или наружной резьбы на трубе и на фитинге.

Металлопластиковые трубы, в отличие от металлических, не нарезают на концах перед обжимом, поэтому правильно рассматривать две категории фитингов:

• компрессионные (цанговые, обжимные);
• пресс-фитинги.

Разновидность детали выбирают в зависимости от схемы монтажа и потребности в монолитной или сборной разводке.

Вариант #1 – компрессионные фитинги

Обжимное соединение используется довольно часто, особенно на открытых участках трубопровода. Процесс проведения обжима следующий. При закручивании накидной гайки (надетой на трубу с наружной стороны) разрезное кольцо (цанга) давит на внешнюю поверхность трубы, вследствие чего внутренняя поверхность трубы плотно прижимается к штуцеру. В результате образуется условно-разъемное соединение, прочное, но требующее время от времени подтяжки.

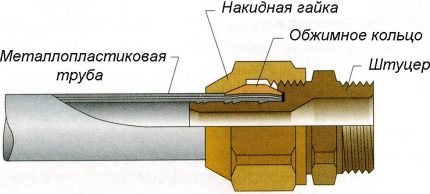

Схема обжимного фитинга. Перед тем, как штуцер помещается в трубу, на нее поочередно надевают сначала накидную гайку, затем разрезное кольцо. В процессе обжима все элементы плотно примыкают один к другому, образуя герметичную связку

Стоит знать, что существуют две разновидности обжимных фитингов:

• С интегрированным штуцером. Штуцер и корпус представляют собой неделимую деталь. При обжиме штуцер вставляют внутрь трубы, корпус остается снаружи. Корпус обычно производят из латуни, иногда никелируют.
• С резьбовым адаптером. Отличается вставным типом штуцера. Имеет конкретное назначение – выступают в роли оконечных соединителей при монтаже радиаторов, коллекторов, арматуры для труб.

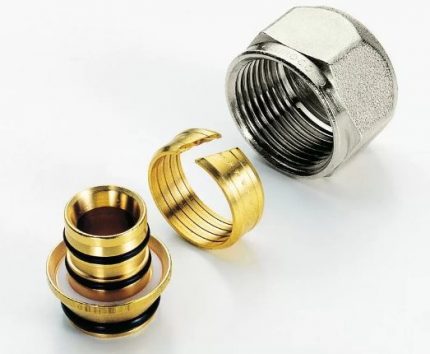

Размеры адаптеров зависят от диаметра и толщины станки трубы. Также адаптеры различаются размерами и формой обжимной гайки, формой уплотнения (плоского или конусного).

Образец адаптера, штуцер которого имеет слегка вытянутое, зауженное с одной стороны конусное уплотнение (Евроконус). Материал изготовления – никелированная латунь. Технические характеристики: диаметр – 20 мм, максимальная рабочая температура — +95ºС, давление – 10 бар

Для обжима не нужен специальный инструмент. Обычно используют рожковые или разводные ключи.

Вариант #2 – пресс-фитинги

Соединительные элементы второго типа отличаются от компрессионных аналогов по конструкции и результату обжима.

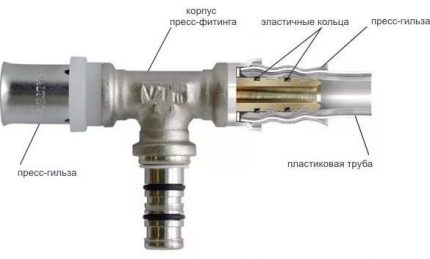

Конструкция радиального пресс-фитинга основана на трех составляющих частях: латунном корпусе, стальной пресс-гильзе и пластиковом кольце для фиксации. Правильно установленный соединительный элемент по прочности не уступает материалу трубы

Идеальным материалом корпуса признана латунь, однако некоторые производители используют и бронзу. Оба материала хорошо служат без дополнительного покрытия, но луженые и никелированные детали также очень популярны. Наряду с латунью применяют полимеры PPSU и PVDF – более дешевые, прочные и не подверженные коррозии.

Лучший материал для пресс-гильзы – нержавейка AISI 304. Она прочнее и стабильнее алюминия, который используют гораздо реже. Некоторые гильзы имеют ревизионные смотровые отверстия, необходимые для контроля опрессовки.

Уплотнительные кольца (прокладки) изготавливают из EPDM или NBR. Варианты с двумя уплотнениями встречаются чаще, чем с одним.

Пластиковые упорные кольца находятся между гильзой и корпусом. Они предохраняют металлические части от электротехнических повреждений. Некоторые производители окрашивают пластик в разные цвета, чтобы было легче определить диаметр. Иногда на кольца снабжены небольшим выступом для точной установки обжимного инструмента.

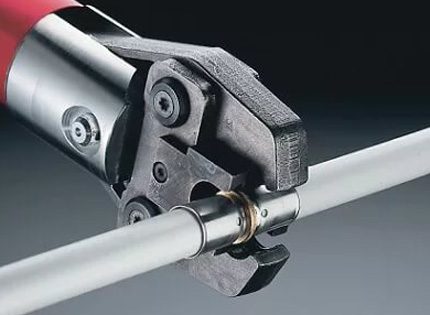

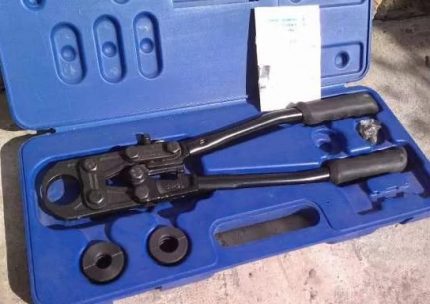

Установка пресс-фитингов выполняется при помощи специального инструмента – пресс-клещей. Любители обычно используют ручную модификацию, профессионалам удобнее работать с гидравлическими  и электромеханическими приборами, упрощающими процесс обжима.

Пресс-клещи – универсальный инструмент, так как имеет комплект сменных насадок. Выбор определенного типоразмера оснастки производится исходя из диаметра МП трубы и формы профиля. Популярные размеры – 16, 20, 26, 32 мм

Уплотнительные кольца на фитингах разных производителей расположены в разных местах. В процессе обжима инструмент максимально плотно прижимает гильзу, и расположение колец при этом играет важнейшую роль. По этой причине настоятельно рекомендуется использовать пресс-фитинги и опрессовочный инструмент одного производителя, иначе технология соединения будет нарушена.

Исключение составляет продукция компаний, которые предусмотрительно производят универсальные системы.

Технология монтажа обжимного фитинга

Когда под рукой необходимый инструмент, процесс обжима компрессионного фитинга происходит быстро и легко. После двух десятков процедур рука набивается, и каждое движение доводится до автоматизма. Возможно, по этой причине трубопроводы, собранные профессиональными сантехниками, служат около 7 лет даже без дополнительной подкрутки (хотя она рекомендуется).

Итак, для установки компрессионного фитинга на металлопластиковую трубу потребуются ножницы (труборез), калибратор, рожковые ключи по размеру. Вручную выпрямляем кусок трубы, подлежащий обжиму, и действуем по следующей инструкции:

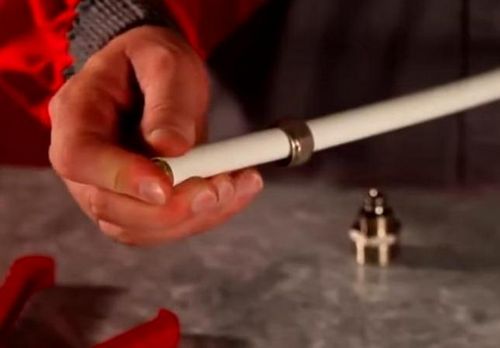

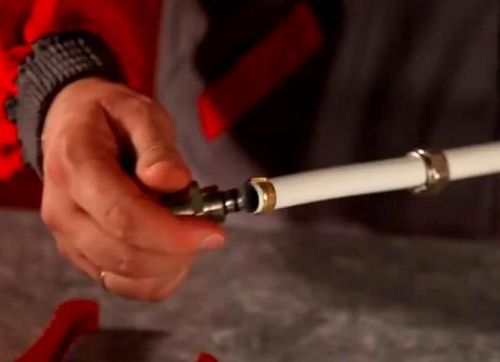

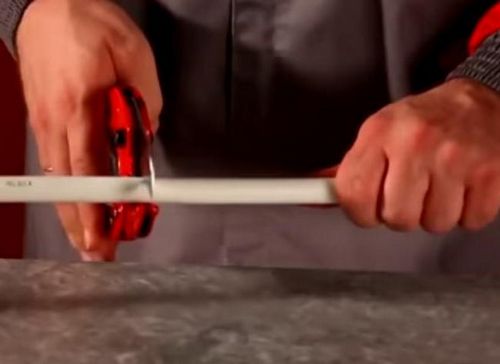

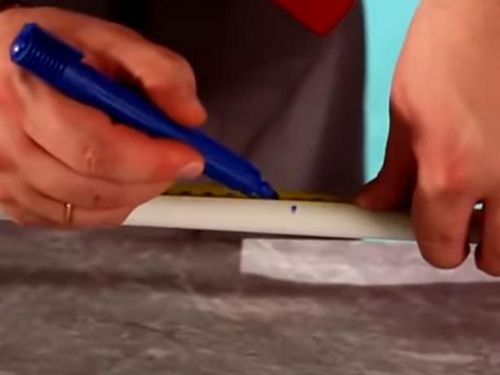

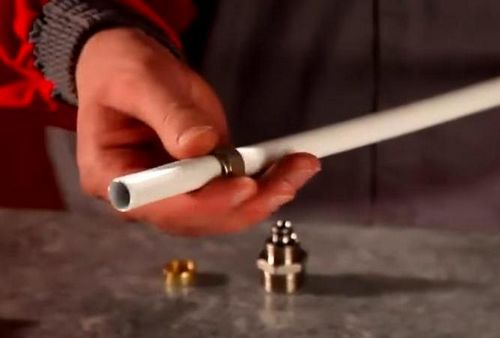

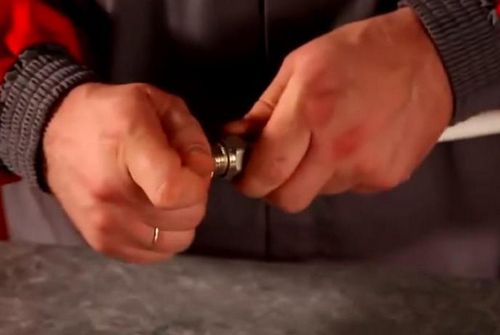

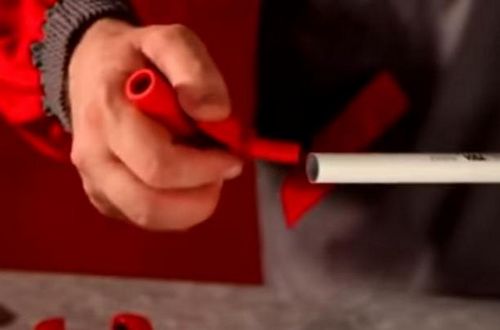

Галерея изображений Фото из Шаг 1 – разметка точки отреза на трубе Шаг 2 – отрезание фрагмента металлопластиковой трубы труборезом Шаг 3 – расширение отверстия калибратором Шаг 4 – надевание накидной гайки Шаг 5 – надевание разрезного кольца (цанги) Шаг 6 – монтаж штуцера в трубу Шаг 7 – плотное затягивание деталей Шаг 8 – довинчивание гайки ключами

В результате обжима накидная гайка не должна «гулять» по трубе, даже если постараться ее сдвинуть рукой.

Несколько профессиональных советов помогут вам избежать недочетов при установке компрессионного фитинга:

• Перед установкой штуцера в трубу обязательно проверьте наличие уплотнительных колец: они должны находиться в предназначенных для них канавках. Чтобы кольца не сбивались с места при монтаже, некоторые мастера смазывают штуцер мыльным раствором.
• Если штуцер в трубу не входит, а уплотнительные кольца при монтаже сдергиваются, обязательно необходимо выполнить развальцовку калибратором. Нет под рукой специального инструмента – воспользуйтесь концом гаечного ключа.
• При затяжке накидной гайки контролируйте усилия: излишнее старание может привести к повреждению граней и деформации частей фитинга.

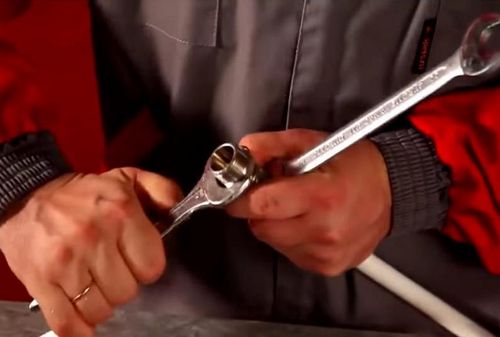

• При монтаже используются два ключа: одним придерживаем фитинг, другим затягиваем гайку. Размеры лучше подобрать заранее, так как они чаще всего нестандартные. Если нет подходящего размера, поможет разводной ключ.

Правильно установленный компрессионный фитинг выдержит давление в системе даже при работе компрессора или насоса. Примерно раз в году необходимо производить осмотр, и если обнаружено подкапывание, рекомендуется подтянуть гайки.

Как установить пресс-фитинг

Пресс-фитинги отличаются конструкцией и, соответственно, способом монтажа. Перед установкой соединителя нужно внимательно осмотреть фурнитуру для металлопластиковых труб (гильзу, уплотнители) и подготовить пресс-клещи, подходящие по профилю и размеру (в идеале – того же производителя).

Трубу готовим так же, как и для обжимного фитинга – выпрямляем, размечаем, аккуратно отрезаем труборезом. Важно обработать торцовую часть: удалить заусенцы, сделать обод гладким и ровным. Фитинг монтируем в следующем порядке:

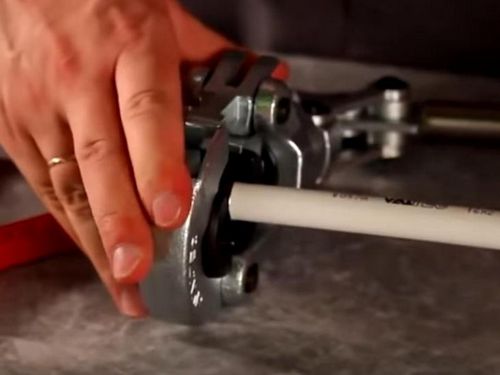

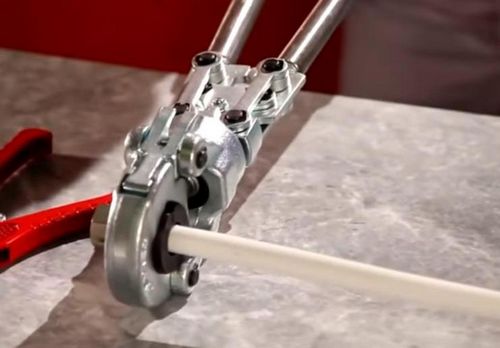

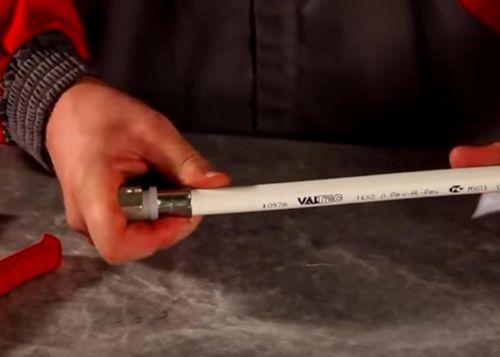

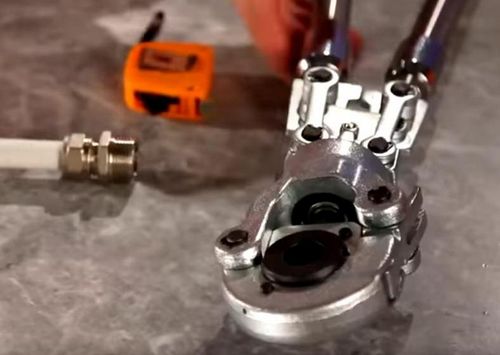

Галерея изображений Фото из Этап 1 – установка пресс-гильзы на трубу Этап 2 – подготовка пресс-клещей Этап 3 – установка фитинга в инструмент Этап 4 – опрессовка фитинга клещами

Работая с ручным инструментом, необходимо помнить об одной тонкости опрессовки: она должна быть выполнена дважды. То есть после первого зажима необходимо ослабить фиксацию, повернуть клещи по оси примерно на 30º и повторить процедуру.

Что нужно знать о разнице способов

Перед выбором вида фитингов, устанавливаемых на водопровод или отопительную систему, необходимо познакомиться с отличиями двух разных способов обжима:

• Трубопровод с компрессионными фитингами – обслуживаемый (нуждается в подтяжке гаек примерно раз в году), а система с пресс-фитингами – монолитная, не обслуживаемая.
• Для монтажа компрессионных деталей достаточно подручных инструментов, для установки пресс-гильзы необходимы специальные пресс-клещи.
• Систему с компрессионными фитингами в любой момент можно разобрать для замены деталей или ремонта, трубопровод с пресс-фитингами если и придется менять, то полностью.
• Разборная система должна быть на виду (для регулярного обслуживания), монолитные соединения можно заливать стяжкой и маскировать в стенах.

Если важна стоимость комплекта соединительных элементов, то имейте в виду, что пресс-фитинги примерно в 1,5 раза дешевле обжимных аналогов.

Обзор лучших производителей

Компании, занимающиеся производством фитингов, обычно выпускают оба вида, поэтому рассмотрим четверку популярных марок:

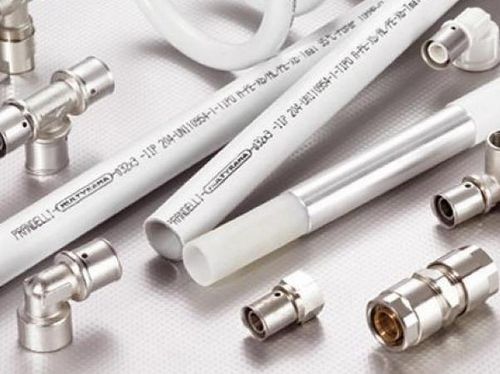

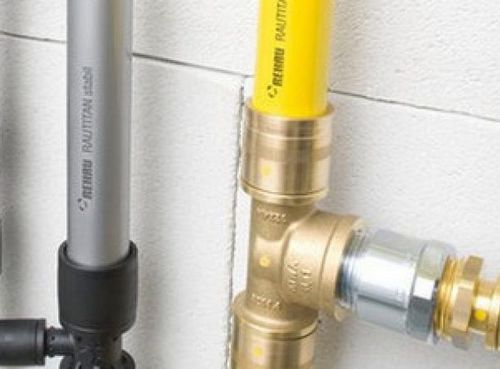

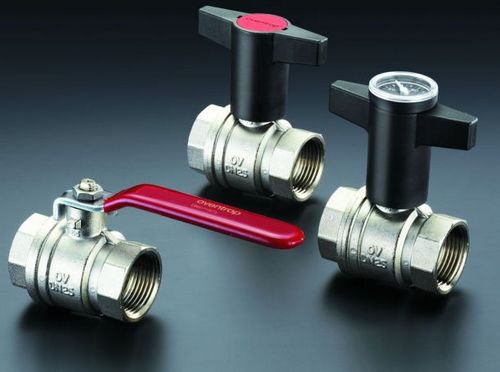

Галерея изображений Фото из REHAU – лидер в сфере металлопластиковых профилей PRANDELLI – металлопластиковые изделия из Италии VALTEC – высококачественные трубы и фитинги OVENTROP – немецкая арматура для инженерных сетей

Кроме перечисленных марок, на рынке арматуры для металлопластиковых трубопроводов можно найти высококачественную продукцию COMAP (Франция), ALTSTREAM (Россия), Henco (Бельгия), UPONOR (Финляндия).

Видеосоветы по монтажу фитингов

Как отличить обжимной фитинг от элемента с пресс-гильзой и что следует учесть в процессе обжима, вы узнаете из следующих видеороликов.

Процесс установки пресс-фитинга на трубопровод:

Подробно и доступно об устройстве и монтаже пресс-фитингов:

Практические советы по работе с обжимными фитингами:

Одно из преимуществ трубопроводов из металлопластика – удобство сборки с помощью специальных деталей. Обжимные и пресс-фитинги отличаются по способу установки и необходимости обслуживания, но оба вида позволяют создавать функциональные, надежные, действующие на протяжении десятков лет системы водоснабжения и отопления.

При соблюдении правил монтажа можно самостоятельно, без помощи профессиональных сантехников, справиться с установкой внутридомовых коммуникаций.
