Медные трубы и фитинги: пресс-соединители и детали под пайку

Несмотря на популярность металлопластика и полипропилена, медные трубы и фитинги повсеместно используют для монтажа отопительных и водоснабжающих сетей. Их считают лучшим вариантом для оснащения холодильного оборудования и кондиционеров. Постараемся разобраться в разнообразии медных изделий и выяснить, какие способы соединения труб являются наиболее эффективными.

Содержание:

Медные трубы для внутренней разводки

В отличие от пластиковых аналогов, медные трубопроводы имеют минимальное тепловое расширение, не деформируются в течение длительного периода и не реагируют на солнечные лучи. Их можно устанавливать зимой и летом – технические характеристики меди от воздействия низких температур не меняются.

Предлагаем информацию, которая может пригодиться при выборе или монтаже трубного материала из меди.

Разновидности: изолированные и неизолированные

Мы привыкли видеть неизолированные медные трубопроводы – металлические сети красноватого оттенка, собранные с помощью фитингов из меди, бронзы или латуни, иногда – паяные или соединенные сварным муфтовым методом.

Медные трубы и фитинги: пресс-соединители и детали под пайку
Разводка системы отопления, для сборки которой применены неизолированные медные трубы. Смена направления трубопровода выполнена с помощью угловых фитингов 90°, монтаж к стенам осуществлен стальными хомутами с уплотнителями

Отечественные и иностранные производители предлагают продукцию, отличающуюся не только размерами, формой сечения или способом изготовления, но и внешним оформлением. Таким образом, среди медного трубопроката можно найти следующие разновидности труб:

  • неизолированные для монтажа внутридомовых сетей и сборки газового и электрического оборудования;
  • с ПВХ изоляцией для защиты от коррозии и механических повреждений;
  • с эластичной полиэтиленовой изоляцией для систем водоснабжения;
  • с изоляцией из вспененного полиуретана для сетей с максимальными теплосберегающими требованиями;
  • с защитной изоляцией для теплых полов и комплексных систем.

Для соединения медных труб с изоляцией используют фитинги без изоляции, причем способы монтажа не отличаются от обычных.

Как разобраться в маркировке

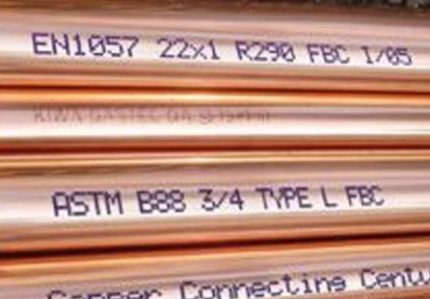

Чтобы не ошибиться при покупке труб для самостоятельного монтажа, необходимо научиться читать маркировку и цветовые пометки.

Медные трубы и фитинги: пресс-соединители и детали под пайку
Ответственные производители наносят маркировку несмываемым составом прямо на поверхность изделия. Если обозначений нет на трубе, их можно отыскать в сопроводительной документации

Изготовление труб отечественных марок производится по ГОСТ 617-90, раздел которого так и называется – «Трубы медные». Маркировка наносится по общей схеме, в ней указывается следующая информация:

  • способ изготовления (тянутая, холоднокатаная – Д, прессованная – Г);
  • сечение (круглое – КР);
  • точность изготовления (нормальная – Н, повышенная – П);
  • состояние (от мягкого – М до твердого промышленной прочности – Ч);
  • длина (немерная – НД, кратная мерной – КД, в бухтах – БТ);
  • особые условия.

К особым условиям относятся обозначения изделий увеличенной длины или высокой точности по кривизне и длине.

Образец маркировки ГКРПТ 32*3*5000 М3 расшифровывается следующим образом: прессованная твердая круглого сечения повышенной точности изготовления, с внешним сечением 32 мм, толщиной стенки 3 мм, мерной длиной 5 м, из меди марки МЗ.

Кроме маркировки ГОСТа используется система обозначений по международному стандарту NF: обязательно указывается страна, производитель, номер завода, типоразмер.

Сортамент и условия выбора

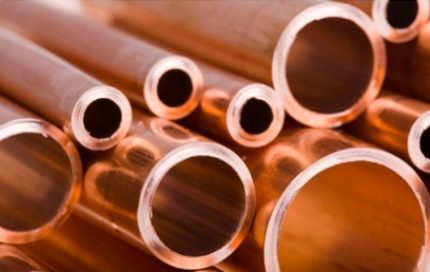

Трубный материал небольшого сечения реализуют бухтами по 25 м и 50 м, а изделия крупного диаметра – отрезками мерной длины, чаще всего по 3-5 м. В бухты сворачивают так называемые «мягкие» виды, широко применяемые для обогревания пола. Тонкий шнур легко перегибается и не требует установки фитингов или других элементов, обеспечивающих монтаж поворотов трубопровода жесткого типа.

Медные трубы и фитинги: пресс-соединители и детали под пайку
Как и все виды труб, медные изделия отличаются толщиной стенки. Стандартные размеры ограничены рамками от 1 мм до 3 мм. Оптимальные стандарты для отопительных систем – от 1,5 мм до 2 мм

Для определения параметров или характеристик трубного материала различного сечения используют таблицы.

Медные трубы и фитинги: пресс-соединители и детали под пайку

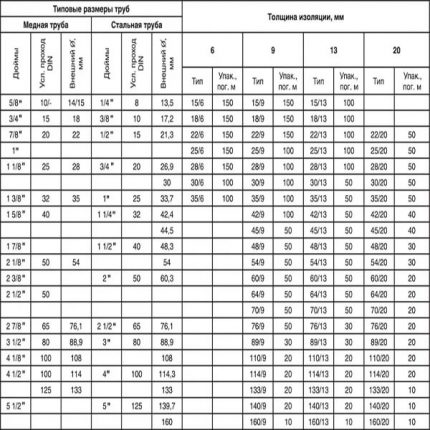

Таблица типоразмеров медных и стальных труб с указанием толщины изоляции по размеру. Для обозначения диаметра используются дюймы и миллиметры

Некоторые виды труб пользуются повышенным спросом. Например, для водопровода применяют изделия от 12 мм до 22 мм в диаметре, а для сливных систем – от 32 мм и выше. Кроме внешнего сечения принято указывать и толщину стенки или внутренний диаметр (предположим, 12/2 или 12/14 – это труба с внешним диаметром 14 мм, внутренним –12 мм и толщиной стенки 2 мм).

Виды фитингов для медного трубопровода

Фитинги необходимы при сборке трубопроводов, чтобы создавать надежные разъемные и неразъемные соединения. Результатом правильно сделанного соединения является эксплуатация сети без ремонта на протяжении 15 и более лет. Рассмотрим, какие виды фитингов используют для труб из меди.

Вариант #1: компрессионные (цанговые)

Для монтажа компрессионных фитингов пайку не используют. Цанговые конструкции называют условно-разъемными, так как они создают герметичное соединение, которое время от времени нуждается в подтяжке. В связи с этим трубопроводы нельзя зашивать в пол или стены.

Медные трубы и фитинги: пресс-соединители и детали под пайку

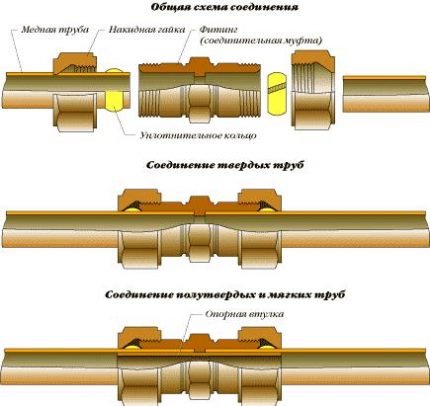

На верхнем изображении – компрессионный фитинг на медную трубу: корпус, разрезное кольцо (выполняющее функцию уплотнителя при сборке) и накидная гайка, закручиванием которой и осуществляется обжим

Для установки компрессионного фитинга специальный инструмент – клещи или зажимы – не нужен. Сначала обжим производится вручную, а затем накидная гайка дотягивается разводным или рожковым ключом. Рекомендуется использовать пару ключей: одним придерживать корпус, вторым производить полувращательные движения. Для прочного соединения обычно хватает 2-3 дополнительных оборотов.

Цанговые фитинги имеют стандартные размеры – по сечению труб, причем их внутренняя стенка заранее откалибрована (для выполнения раструбного соединения). Кроме того, они отличаются назначением. Предположим, детали для водопровода и отопительной системы могут отличаться и конструктивно.

Вариант #2: пресс-фитинги

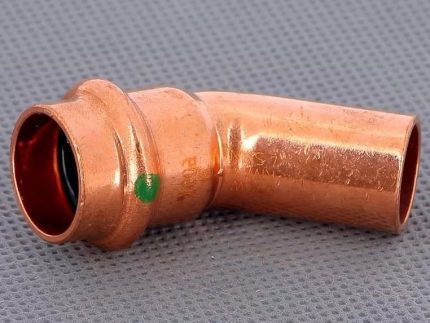

Фитинги,обжимаемые прессованием, имеют абсолютно другую конструкцию. Они имеют трубчатое строение, а каждое окончание оснащено выемкой с уплотнителем. Принцип крепления на трубе основан на одном из качеств меди как мягкого и податливого при обработке металла. В процессе обжима конструкция детали деформируется таким образом, что материал с уплотнительным кольцом создает неразъемное герметичное соединение.

Медные трубы и фитинги: пресс-соединители и детали под пайку

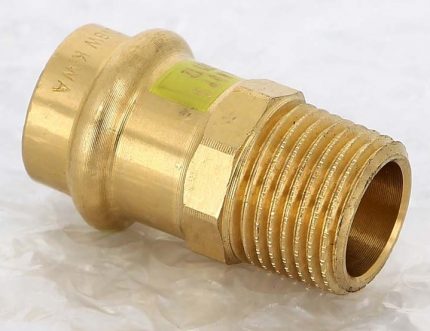

Образец бронзового пресс-фитинга для медных труб с резьбовым соединением. Производитель – известная компания VIEGA. Цена – 880 рублей (детали для опрессовки из латуни, бронзы или меди стоят намного дороже стальных аналогов)

Для сборки трубопровода с помощью пресс-фитингов необходим специальный инструмент – пресс-клещи. Для временных и одноразовых работ подойдет ручной аппарат, однако при постоянном профессиональном использовании он быстро вызовет усталость. Для квалифицированных сантехников предусмотрены гидравлические и электромеханические модели – дорогие, но экономящие силу и время.

Медные трубы и фитинги: пресс-соединители и детали под пайку

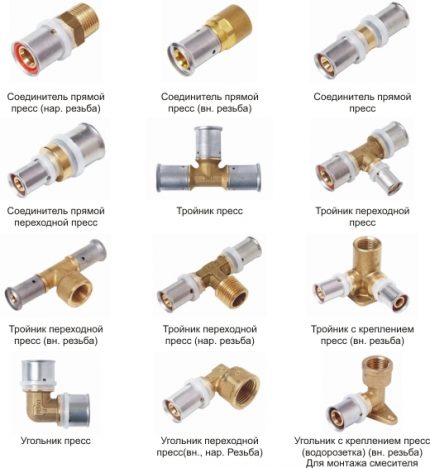

Виды пресс-фитингов, различающихся по назначению и конструкционно: прямые муфтовые соединители, переходники, крестовины, угольники простые и переходные на другой диаметр

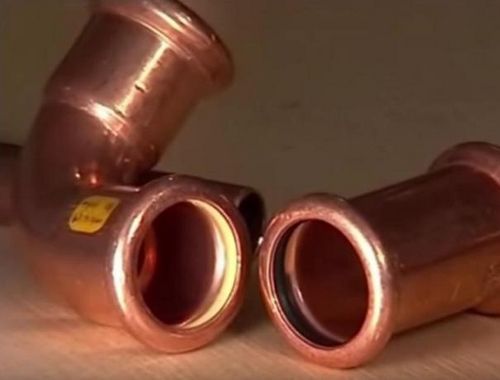

Сложность прессования состоит в том, что после обжима порой трудно отличить обработанный фитинг от просто надетого на трубу. Чтобы не было пропусков, производители снабдили детали специальными сигнальными элементами, которые меняют свой вид после опрессовки: яркими пластиковыми кольцами или деформирующимися выпуклостями под названием SC-Contur.

Различить детали по назначению несложно, так как их помечают маркером разного цвета:

  • голубой или красный – водоснабжение (питьевое или не питьевое);
  • зеленый – отопление;
  • желтый – газоснабжение.

Есть и универсальные варианты: например, желто-голубая маркировка обозначает, что фитинги можно применять в системах перемещения газов и воды. Цвет используют и для пометки уплотнителя (желтый – для газа, черный – для воды и т.д.)

Вариант #3: под пайку

Пайка обеспечивает прочное и неразъемное соединение двух фрагментов труб. Она осуществляется с помощью специального инструмента. Непосредственно перед пайкой концы труб состыковывают внахлест, то есть используют раструбное соединение. Однако между стенками должен остаться небольшой зазор, необходимый для заполнения расплавленным припоем. Величина зазора – от 0,02 мм до 0,4 мм.

Медные трубы и фитинги: пресс-соединители и детали под пайку
Конфигурация медных фитингов под пайку соответствует аналогам для прессования: прямые, угловые, крестовины и др. На фото – угловой элемент, предназначенный для системы отопления

Главным инструментом для пайки является горелка, но для первичной обработки труб также используют калибратор (расширитель), фаскосниматель, труборез и всякого рода чистящий инструмент (ершики, шкурки). Для домашнего использования подходит ручная горелка с газовым баллончиком на 200 мл. Легкий и удобный ручной прибор образует пламя с температурой + 1100°C, которой вполне достаточно для плавления мягкого припоя.

Медные трубы и фитинги: пресс-соединители и детали под пайку
Кроме горелки понадобится припой на основе олова (с серебром, висмутом, сурьмой), температура плавления которого гораздо ниже, чем у меди. Разница температур обеспечивает сохранность целостности медных труб и эффективное расплавление припоя до жидкого состояния, чтобы он мог заполнять зазор и герметично соединять детали

Также потребуется флюс- раствор, которым смазывают соединяющиеся части фитинга и трубы. Обмазка флюсом поверхности медных деталей осуществляется кисточкой. Она обеспечивает равномерное растекание припоя по зоне соединения.

Медные трубы и фитинги: пресс-соединители и детали под пайку

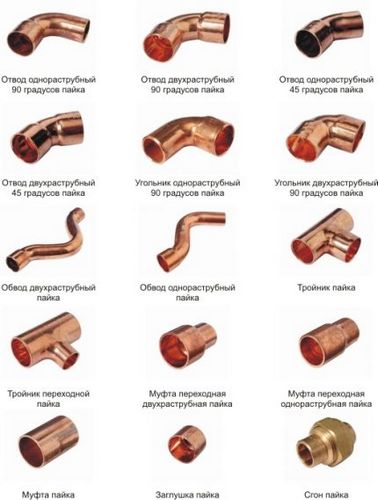

Классификация медных фитингов под пайку. Они стоят дешевле обжимных аналогов. Материал изготовления – медь марки Cu-DHР, которая подходит для обоих видов сварки, низко- и высокотемпературной

Для самостоятельной пайки обычно используют низкотемпературную технологию. Фитинги для такого вида сварки снабжены полоской мягкого припоя, который помещен в специальную опоясывающую канавку. Высокотемпературный способ сварки применяют на производстве, при создании промышленных сетей. Отличительные черты – использование твердого припоя, в дальнейшем возможность перемещать газы и жидкости под большим давлением.

Как производится капиллярная пайка с фитингом

Перед началом работы следует подготовить инструменты и материалы:

  • газовую горелку;
  • флюс;
  • припой;
  • труборез;
  • фаскосниматель;
  • ершик и мелкую наждачку.

Порядок действий:

Галерея изображений Фото из
Медные трубы и фитинги: пресс-соединители и детали под пайку
Медные трубы и фитинги: пресс-соединители и детали под пайку
Медные трубы и фитинги: пресс-соединители и детали под пайку
Медные трубы и фитинги: пресс-соединители и детали под пайку
Медные трубы и фитинги: пресс-соединители и детали под пайку
Медные трубы и фитинги: пресс-соединители и детали под пайку
Медные трубы и фитинги: пресс-соединители и детали под пайку
Медные трубы и фитинги: пресс-соединители и детали под пайку
Медные трубы и фитинги: пресс-соединители и детали под пайку
Шаг 1 – отрезание трубы
Медные трубы и фитинги: пресс-соединители и детали под пайку

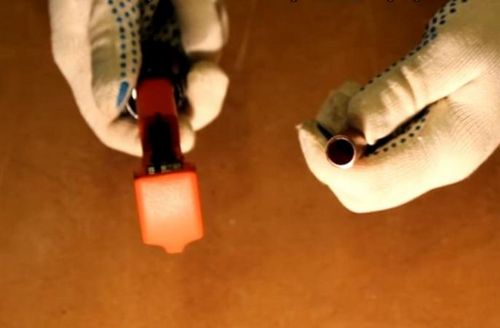

Шаг 2 – удаление фаски
Медные трубы и фитинги: пресс-соединители и детали под пайку

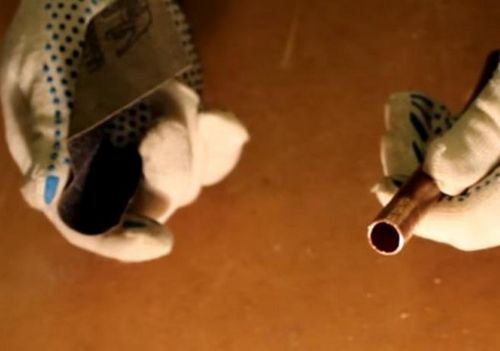

Шаг 3 – зачистка наружной стенки трубы
Медные трубы и фитинги: пресс-соединители и детали под пайку

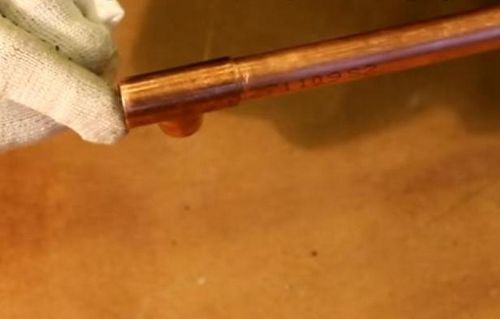

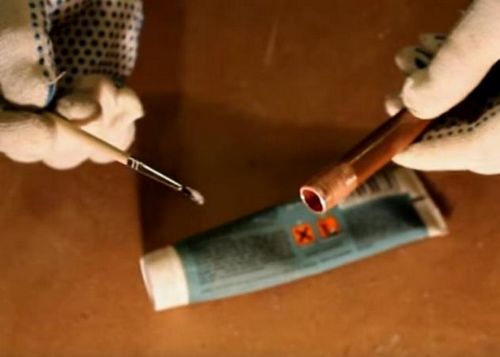

Шаг 4 – обработка трубы пастой для пайки
Медные трубы и фитинги: пресс-соединители и детали под пайку

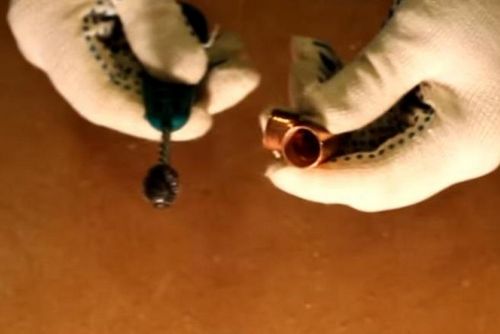

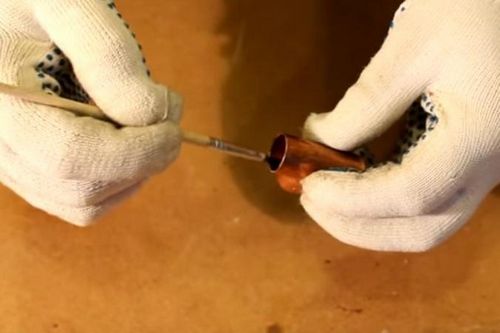

Шаг 5 – зачистка внутренней части фитинга
Медные трубы и фитинги: пресс-соединители и детали под пайку
Шаг 6 – обработка фитинга пастой для пайки
Медные трубы и фитинги: пресс-соединители и детали под пайку
Шаг 7 – соединение фитинга и трубы
Медные трубы и фитинги: пресс-соединители и детали под пайку

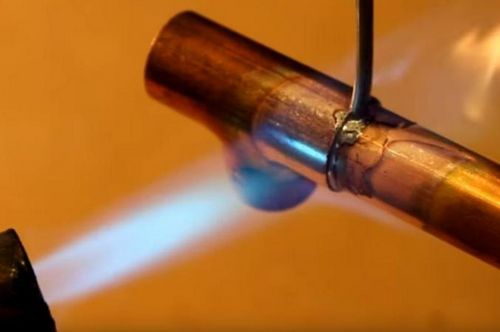

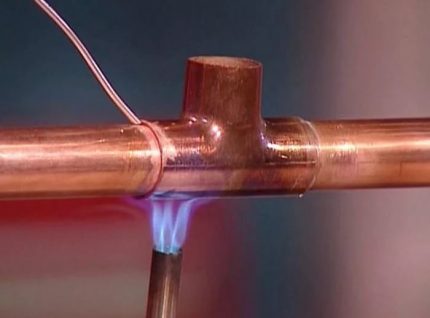

Шаг 8 – пайка горелкой

После остывания оловянного припоя образуется прочное соединение, обеспечивающее стопроцентную герметичность. Процесс пайки без фитинга производится по той же схеме, но с единственным отличием: вместо соединительного элемента обрабатывается конец второй трубы, надеваемой сверху внахлест. Зазор между трубами тем же способом заполняется расплавленным припоем.

Инструкция по прессованию труб из меди

Единственный инструмент, который потребуется для поведения процедуры прессования – пресс-клещи. Перед началом работ отрезки труб готовим по инструкции, изложенной выше.

Пошаговый инструктаж:

Галерея изображений Фото из
Медные трубы и фитинги: пресс-соединители и детали под пайку
Медные трубы и фитинги: пресс-соединители и детали под пайку
Медные трубы и фитинги: пресс-соединители и детали под пайку
Медные трубы и фитинги: пресс-соединители и детали под пайку
Медные трубы и фитинги: пресс-соединители и детали под пайку
Шаг 1 – подбор фитинга по размеру
Медные трубы и фитинги: пресс-соединители и детали под пайку

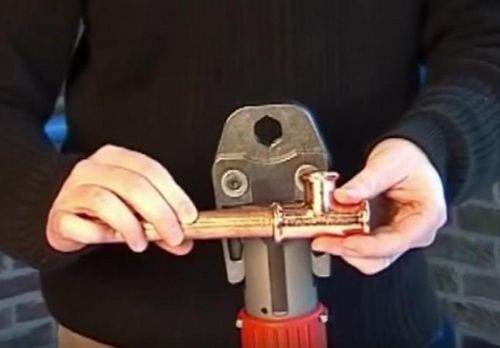

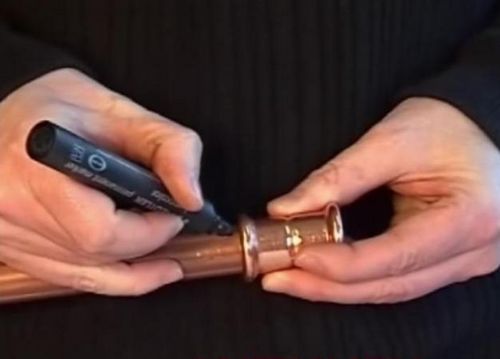

Шаг 2 – соединение трубы и фитинга
Медные трубы и фитинги: пресс-соединители и детали под пайку

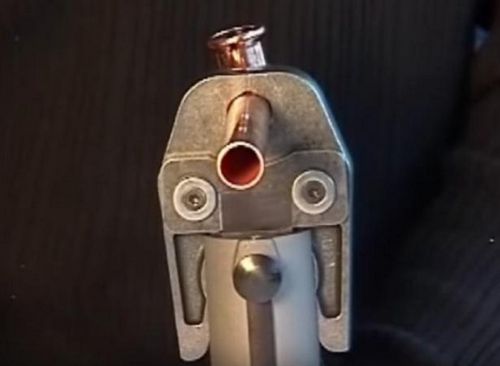

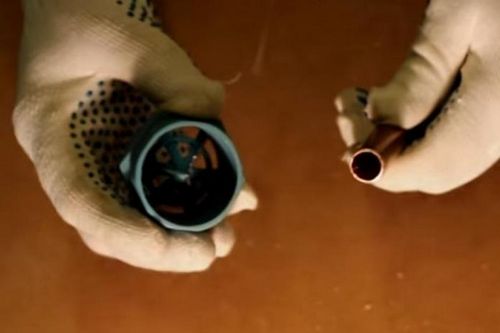

Шаг 3 – выбор насадки для пресс-клещей
Медные трубы и фитинги: пресс-соединители и детали под пайку

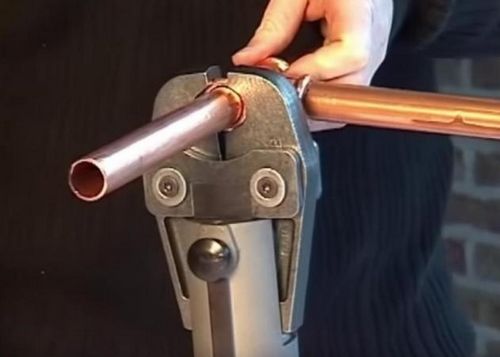

Шаг 4 – обжим пресс-фитинга клещами

Напоминаем, что опрессовкой создается необслуживаемое соединение, которое служит до 30 лет и более. Готовый трубопровод можно укладывать в штробы, зашивать гипсокартоном или заливать стяжкой.

Советы по правильной прессовке труб малого и большого диаметра

Существует ряд нюансов, знание которых помогает справиться с самостоятельной прессовкой медных фитингов, даже если вы занимаетесь этим впервые.

Галерея изображений Фото из
Медные трубы и фитинги: пресс-соединители и детали под пайку
Медные трубы и фитинги: пресс-соединители и детали под пайку
Медные трубы и фитинги: пресс-соединители и детали под пайку
Медные трубы и фитинги: пресс-соединители и детали под пайку
Медные трубы и фитинги: пресс-соединители и детали под пайку
Учет цветовых обозначений на фитингах и уплотнителях
Медные трубы и фитинги: пресс-соединители и детали под пайку
Сборка коротких фрагментов на столе
Медные трубы и фитинги: пресс-соединители и детали под пайку

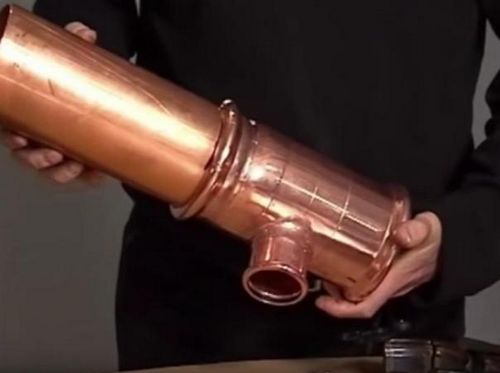

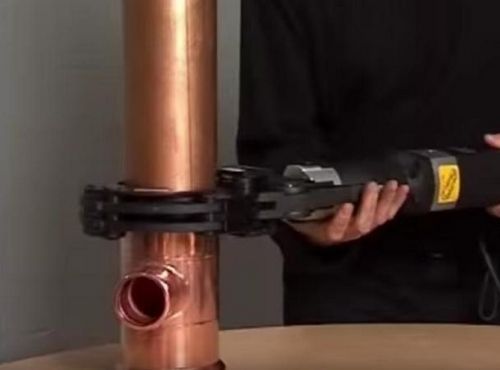

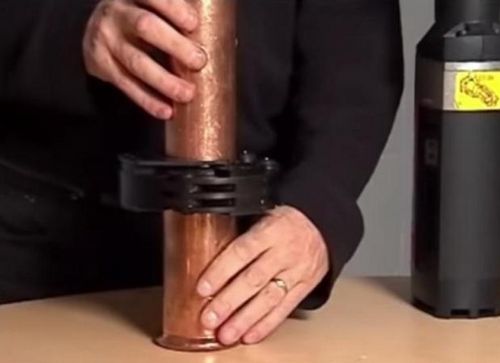

Прессовка труб большого диаметра
Медные трубы и фитинги: пресс-соединители и детали под пайку
Поверка качества прессовки медных труб

Производя обжим вручную, старайтесь не прилагать излишние усилия, чтобы не деформировать трубы.

Выбор фитингов зависит от множества причин, в том числе и от ваших навыков. Если умений недостаточно, то браться за горелку не стоит, а сделать обжимное или прессованное соединение по силам и новичкам.

Видеосоветы по выбору и монтажу изделий из меди

Во время просмотра видеороликов можно увидеть технические нюансы, которые сложно представить себе при прочтении статьи.

Видеоинструкция по прессовке газопровода:

Видеообзор медных фитингов различного назначения:

Как изготавливают медные трубы и фитинги:

Весь процесс пайки в одном ролике:

Соединение медных труб в одну систему производится по аналогии со стальными и металлопластиковым изделиями, но с применением специальных фитингов – латунных, медных и бронзовых. Если вы овладеете технологией прессовки или более сложным методом пайки, то сможете самостоятельно смонтировать отопительную сеть или водопровод. Но учтите, что медные коммуникации – очень дорогое удовольствие!
