Фундамент из бутового камня: кладка каменного фундамента из бута своими руками с фото и видео

Предисловие Бутовый фундамент – это основание под строение, практически на 90 % выполненное из бута. Основные преимущества фундамента из бутового камня заключаются в экономии строительного материала, эстетической привлекательности и, самое главное, - надежности.

Бутовый фундамент – это основание под строение, практически на 90 % выполненное из бута. Основные преимущества фундамента из бутового камня заключаются в экономии строительного материала, эстетической привлекательности и, самое главное, — надежности. Каменные фундаменты для дома возводятся несколько столетий, и столь многолетняя практика использования бута говорит в пользу этого материала сама за себя.

Содержание:

• Как сделать ленточный каменный фундамент
• Устройство бутового фундамента своими руками (с фото и видео)
• Арматура для фундамента с бутовым камнем
• Как сделать бутовый фундамент (фундамент из бута) своими руками
• Бутовой фундамент без армирования

Любая постройка начинается с закладки прочного фундамента, экономить на котором никто не советует. По используемым материалам фундаменты делятся на шесть типов: песчаный, кирпичный, бутовый, бетонный, блочный, железобетонный. В старину дома возводились на каменных фундаментах, в которые старались укладывать большие камни блокоподобных или блоковых форм. Камни этих фундаментов почти всегда превышали размеры бутового камня, поэтому их правильно называть просто каменными фундаментами. Такие фундаменты являются самыми древними и сейчас их делают редко. Каменные фундаменты — 7 тип существующих фундаментов, который по праву должен числиться под номером 1. Самыми же надежными домами являются те, которые возведены на вечных фундаментах — на скальных породах, где фундаментом является сама скала. Но это уже не фундамент как таковой, а природное основание.

Разница между каменной и бутовой кладке фундамента состоит в размерах применяемых для них камней. Как известно, бутовый камень по своим размерам доходит до 50 см. Камни размерами более полуметра являются глыбами, блоками (большими), валунами и т.д. — в зависимости от своих форм и масс. Поэтому при кладке бутовых фундаментов, если в наличии имеются камни разных размеров, то почему бы не использовать их все, не особенно утруждая себя тем, как правильно будет характеризоваться такой фундамент.

Как сделать ленточный каменный фундамент

По своей конструкции фундаменты подразделяются на столбчатые, ленточные и плитные. Каменные фундаменты могут быть либо ленточными (непрерывными), либо плитными — к примеру, состоящими из нескольких вкопанных блоков под углами домика. Ленточные каменные фундаменты закладываются под дома с тяжелыми плитами перекрытий и тяжелыми стенами. Ленточная конструкция фундамента берет на себя максимальную нагрузку от здания.

Фундаменты из камня требуют к себе, с одной стороны, серьезной ответственности, с другой — не самой сложной подготовки и опыта исполнителя. Фундаменты из гранитного бута, булыг, валунов, глыб или блоков являются одними из самых надежных, особенно, если они делаются в пучинистых грунтах (глинистых, суглинистых, супесных, а также пылеватых песках). Такие грунты коварны тем, что при жаркой погоде они сжимаются, а при промерзании, особенно, если после дождей — вспучиваются, резко меняя свои объемы. При этом силы, которые действуют на фундамент, достигают 6-10 тонн на один квадратный метр фундамента.

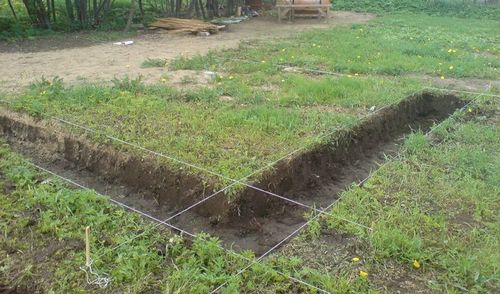

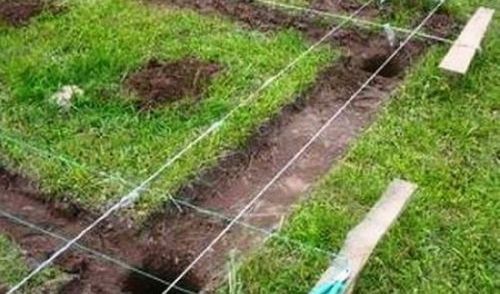

Перед тем как сделать каменный фундамент, на выбранном участке выравнивается поверхность, затем делается разметка контуров будущего фундамента. Контуры фундамента обозначают прочным шпагатом, натянутым над землей и привязанным к вбитым колышкам.

Иногда эту операцию заменяют устройством обноски — ряда столбиков с прибитыми поверху досками. Обноска должна быть немного выше будущего предполагаемого цоколя и в метре-полутора от внешних краев траншей, вырываемых под фундамент. Обноска может быть как непрерывной, так и частичной, вокруг углов будущих стен. В этом случае обноска удобно заменяет колышки, которые нужно вбивать в грунт для натягивания шпагатов (или лески), так как теперь шпагаты можно будет удобно фиксировать на досках обноски и проверять правильность направлений и размеров контуров фундамента и его углов.

Точно отметить углы фундамента (соответственно стен здания) под 90° поможет знание так называемого «египетского треугольника», в котором соотношения сторон равны 3:4:5 метрам. Такой треугольник делается с помощью натянутых шпагатов соответствующих метражей или сбивается из реек, досок.

Одинаковость вертикальных отметок по верхам углов будущего фундамента (нулевой цикл) проверяется с помощью водяного уровня.

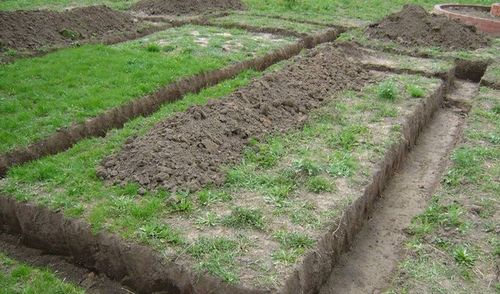

После разбивки фундамента и тщательной проверки размеров, точности углов фундамента и ширины его стен (которые могут быть шире стен дома на 20-30 см) приступают к выемке грунта. Немного прокопав траншеи фундамента, можно снять мешающий работе шпагат разметки.

Фундаменты под дома закладываются ниже уровня промерзания грунта. Глубина такого фундамента зависит от этажности будущего дома и характера грунта.

После выемки грунта дно траншей нужно засыпать песком. Толщина слоя песка должна быть не менее 10 см. Затем, пользуясь плодами современной цивилизации, дно и стены траншей можно простелить пленкой ПВХ или простой полиэтиленовой пленкой так, чтобы края кусков пленки заходили друг на друга внахлест на 30 см. При этом пленку можно укрепить на бровке траншей камнями или кирпичами (придавить). Такая операция позволит продлить срок целостности фундамента фактически на столетия, так как целлофан избавит фундамент от более сильного сцепления с пучинистым грунтом и грунтовыми водами, а также позволит сохранить в основании все укрепляющие фундамент компоненты. Чтобы пленка, уложенная в траншеи, не топорщилась, ее можно сразу придавить большими камнями враспор.

Если решено делать фундамент без пленки, то на слой песка, который должен закрывать дно траншеи (подушку), следует насыпать пятнадцатисантиметровый слой гравия (дренирующий слой).

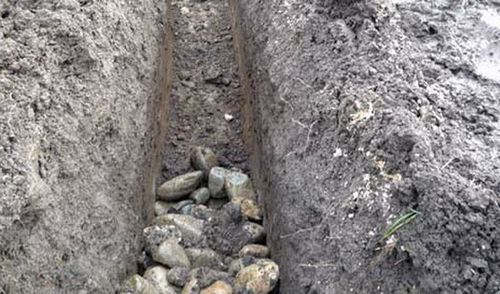

Затем в работу идет обмытый камень. При укладке первых камней сперва нужно нанести на дно траншеи (поверх гравия или пленки) слой раствора в 5-8 см. Первые камни нужно начинать укладывать с углов, они должны быть побольше размерами и желательно блокоподобных форм.

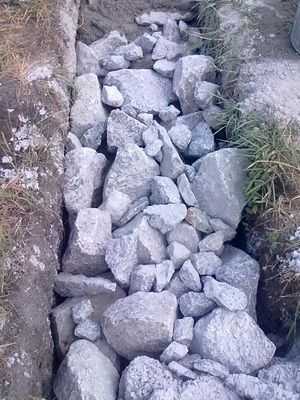

Самой большой плоской своей стороной — постелью — камень укладывается на нанесенный раствор. Имеющийся блокоподобный камень с подходящим углом в 85°- 95° укладывается в наружный угол траншеи, он становится так называемым краеугольным камнем. Камень кладется впритык (враспор) к стене траншеи. Уложив краеугольные камни, можно производить укладку первых больших камней вдоль всей траншеи, располагая их враспор — впритык то к одной стенке траншеи, то к другой — противоположной. Пустоты между камнями нужно закладывать меньшими камнями, стараясь подгонять их впритык друг к другу. Швы между камнями заполняются раствором марки 100-150. Так укладывается первый ряд камней будущего фундамента, который должен иметь приблизительно одну высоту. Камни, равные по своей длине размеру ширины траншеи, укладываются тычком — поперек траншеи на всю свою длину. Если камней с размерами ширины траншеи большое множество, то первый ряд фундамента (его подошва) укладывается тычком.

Устройство бутового фундамента своими руками (с фото и видео)

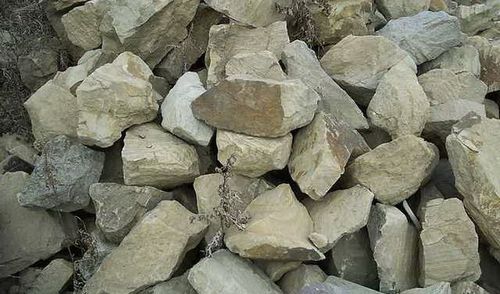

Для устройства бутового фундамента используются камни с несущей способностью не ниже 100 кг/см2. Укладка бутового и другого камня — процесс осмысленный, поэтому делая одно (например, фундамент), следует заранее подумать о других работах, которые потребуют более ровный или более красивый камень.

Такой камень следует сразу отбирать в отдельную кучу. К таким относятся все камни, имеющие ровные стороны, более яркие расцветки или прожилки в расцветках, или кварцевые вкрапления, а также камни с ровными углами; камни, напоминающие многоугольники.

Делая фундамент из бута своими руками, большие камни, нужные для первого ряда каменной кладки фундамента, можно сбрасывать в траншею там, где траншея еще не застелена пленкой, а затем кантовать их к месту укладки; либо опускать их на руках.

Ознакомьтесь с видео устройства бутового фундамента, чтобы лучше понять технологию процесса:

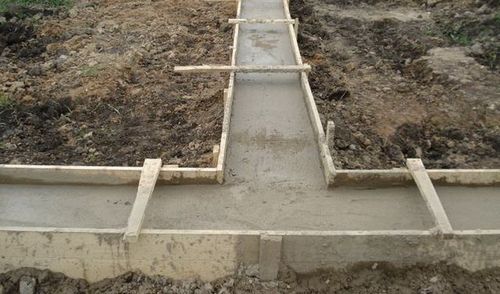

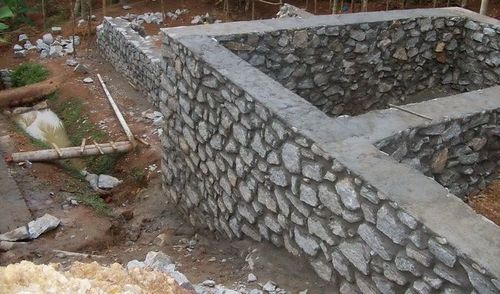

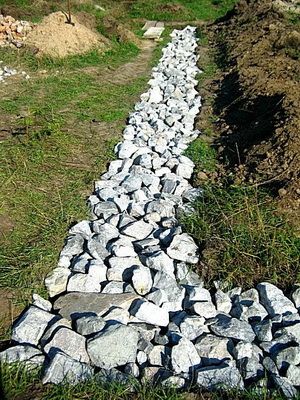

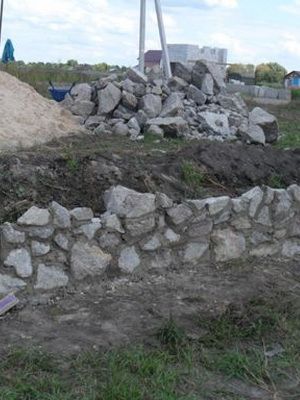

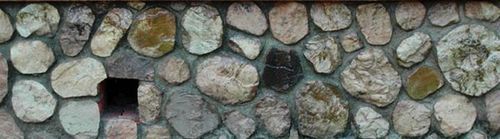

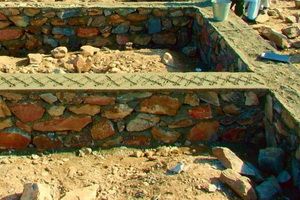

Фото бутового фундамента представлены ниже:

Арматура для фундамента с бутовым камнем

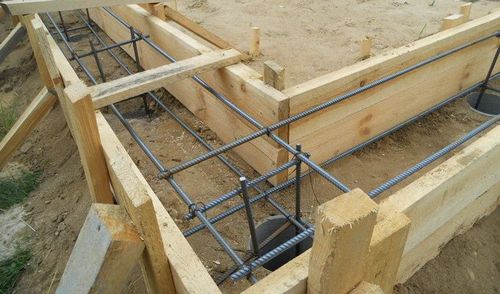

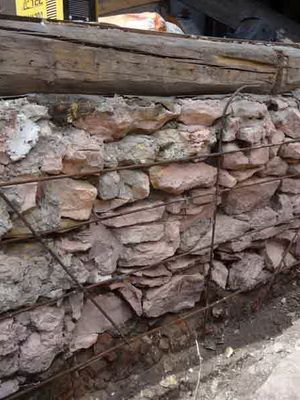

После укладки первого ряда камней начинается установка арматурного каркаса, аналогичного каркасу в бетонных фундаментах: арматура вяжется в два слоя на протяжении всего фундамента, внахлест до 50 см. На углах желательно вязать согнутую Г-образно арматуру. Диаметр арматуры нужно выбирать в зависимости от высоты будущей постройки. Для одно-двухэтажного дома достаточно диаметра 10 мм. Арматура вяжется на вертикально устанавливаемые пруты. Расстояние вертикальных арматурин (стоек) друг от друга не должно превышать двух метров. Если арматура будет мешать стоять камнекладчику в траншее, то ее нужно будет вязать поэтапно: сперва уложив камнями траншею до середины, затем нужно будет привязать новые две арматурины на все стойки и продолжить укладку камня почти до верха траншеи. Затем арматура вяжется последний раз — верхние две арматурины на все стойки. Таким образом, в целом получается, как минимум, три горизонтальных ряда по две арматурины в каждом. При виде сверху каждые две арматурины бутового фундамента любого ряда образуют в целом два слоя — передний и задний (или фронтальный и тыльный).

Все укладываемые камни должны осаживаться кувалдочкой до полного утопления их в растворе и упирания в нижележащие камни. При этом не следует забывать о правилах перевязки камней. То есть, по возможности все вертикальные швы ниже уложенных камней должны перекрываться вышележащими камнями.

Как сделать бутовый фундамент (фундамент из бута) своими руками

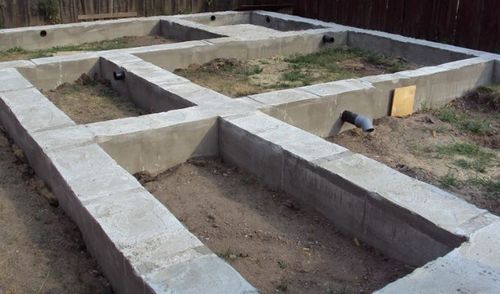

При укладке бутового фундамента своими руками следует заранее подумать обо всех коммуникациях современного дома: водопроводные и канализационные трубы, заземление, провода сигнализации и домофона и т.д. Под все эти вещи необходимо сразу оставлять отверстия — закладывать трубы или деревянные кругляки, которые легко сверлятся; либо наполненные водой пластиковые баклажки, также легко удаляющиеся впоследствии. Из последних, после затвердения фундамента, воду нужно слить. Армирование каменного фундамента придает ему большую прочность и надежность. Арматурный каркас может быть прокрашен грунтовочной масляной краской. Вяжется арматура миллиметровой вязальной (упаковочной) проволокой с помощью крючков-воротков.

Уже имея представление, как сделать бутовый фундамент, последующие ряды камней укладываются аналогичным способом, идентичным с возведением стен из камней.

Если цоколь над фундаментом с бутовым камнем планируется делать из блокового камня или кирпича, то высота всего фундамента должна быть одинаковой — в горизонте, который называется «нулевым циклом». Затем на фундамент кладется гидроизоляционный слой в виде рубероида. Второй гидроизоляционный слой кладется на возведенный цоколь. Полиэтиленовую пленку с бровки траншеи нужно завести на 5 см под рубероид первого гидроизоляционного слоя (обрезав лишнее).

Бутовой фундамент без армирования

Кладку фундамента из бутового камня можно делать и без армирования: в таком случае фундамент будет менее надежен и неустойчив к сейсмическим воздействиям, но все же вполне пригодным для возведения на нем одноэтажного дома в сейсмоопасной зоне. В противном случае ненадежный фундамент ведет к образованию трещин в стенах дома и последующему его разрушению.

На фундаменте экономить нельзя! Минимальная толщина каменного фундамента должна быть 50 см. Готовому фундаменту нужно дать время для усадки и набора прочности. Для этого фундамент оставляют на зиму, а последующие работы начинают весной.
