Как сделать слив воды в бане с деревянными полами


Основной проблемой бани с моечной комнатой является отведение из нее стоков. Поэтому варианты технологий, как сделать слив воды в бане с деревянными полами из протекающего или сплошного настила, актуальны для каждого индивидуального застройщика.

Сразу определимся с терминами, под деревянными полами в статье имеется ввиду — деревянный настил (трапы), т.е. финишное покрытие пола в бане. Перекрытие же под ними может быть как деревянное (по балкам), так и бетонное (по грунту).

Содержание:

Как сделать слив воды в бане с деревянными полами

Особенности эксплуатации

Основными нюансами возведения и использования бани являются:

  • отапливается постройка обычно дровяными печами, не предназначенными для подключения контуров теплого водяного пола;
  • канализация необходима в моечной комнате, реже в парилке;
  • при периодическом обогреве дерево на полах нагревается быстрее, чем бетонная стяжка или плита;
  • максимальные теплопотери традиционно присутствуют в полах нижнего этажа, поэтому их необходимо утеплить;
  • бюджетным вариантом для бани на МЗЛФ, столбчатом или свайном ростверке является пол по грунту без перекрытия;
  • чуть дороже обходится перекрытие по балкам, обладающее меньшим ресурсом в сравнении с бетонной конструкцией.

Важно! Для бани остается актуальным регламент СП 29.13330 (Полы), согласно которому чистовое покрытие в моечной должно быть на 1,5 – 2 см ниже облицовки в остальных помещениях.

Разновидности деревянного пола в бане

Напольное покрытие из древесины обладает при хождении по нему босиком приятными тактильными ощущениями в отличие от других облицовок. Существуют 2 категории деревянного пола бани:

  • протекающий – каждая половица уложена с зазором 5 – 10 мм или используются съемные решетчатые поддоны из бруска;
    Как сделать слив воды в бане с деревянными полами

    Пол в бане протекающий.

  • сплошной – классическая доска шпунтованная, но уложенная по лагам, имеющим общий уклон в сторону трапа канализации;
    Как сделать слив воды в бане с деревянными полами

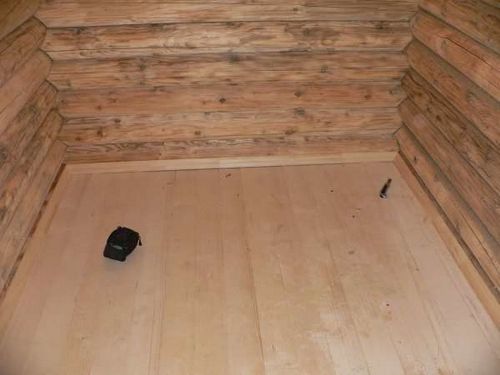

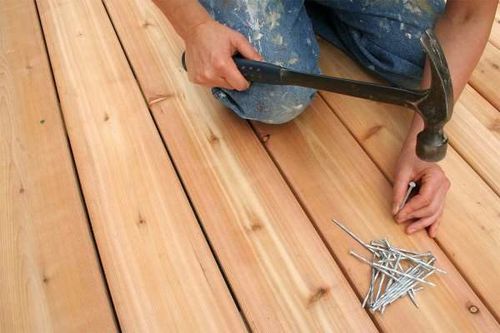

    Пол в бане из шпунтованной доски.

В зависимости от конструкции фундамента, перекрытие пола бани может иметь конструкцию:

  • пол по грунту из бетонной плиты – внутри ленточного фундамента и низкого ростверка;
    Как сделать слив воды в бане с деревянными полами

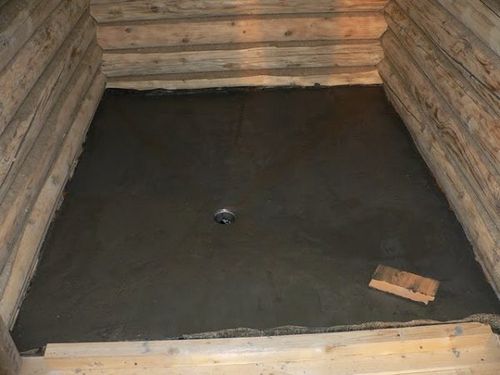

    Пол по грунту с вмурованным трапом.

  • деревянное перекрытие по балкам – чаще внутри висячего ростверка.
    Как сделать слив воды в бане с деревянными полами

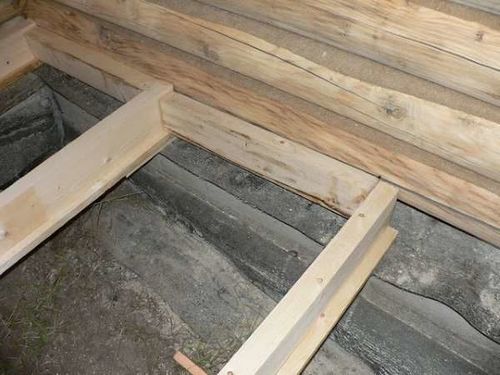

    Деревянное перекрытие бани.

На обоих типах перекрытий делают как сплошные, так и протекающие деревянные полы.

Организация слива

Несмотря на периодический эксплуатационный режим, стоки запрещено сбрасывать на грунт под баней. Необходимо собирать и отводить их в отдельный септик или централизованную систему водоотведения.

В зависимости от конструкции деревянного пола слив можно организовать следующими способами:

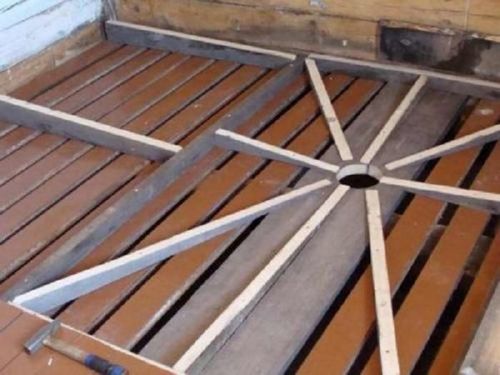

  • сплошной пол – уклоны задаются при монтаже лаг (именно лаг, а не балок), трап устраивается в низшей точке комнаты, стоки отводятся по трубам, утеплитель укладывается между лагами;
    Как сделать слив воды в бане с деревянными полами
  • протекающий настил – под напольным покрытием необходимо изготовить крупноформатную воронку из тяжелой EPDM мембраны, оцинковки, ЦСП облицованного водонепроницаемой плиткой или из бетона (в случае полов по грунту), в низшей точке которой будет закреплен канализационный трап.
    Как сделать слив воды в бане с деревянными полами

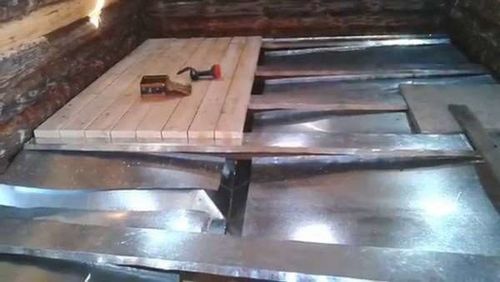

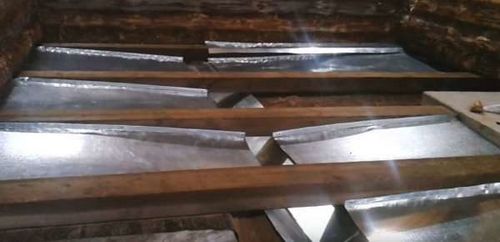

    Воронка слива из оцинковки под протекающим полом бани.

Теплоизолировать протекающий пол невозможно физически, поэтому утеплитель закладывается ниже крупноформатной воронки из рассмотренных выше материалов.

Важно! Максимальные теплопотери в полах наблюдаются при наличии в здании подполья, то есть в висячих ростверках. Поэтому пол и канализацию свайного или столбчатого высокого ростверка утеплять следует в обязательном порядке.

Запрещено сливать банные стоки непосредственно на грунт под этой постройкой по причинам:

  • моющие средства приводят к постепенному заражению, не только своего участка, но и обеспечивают подобные неприятности соседям;
  • влага неизбежно скапливается в пазухах обратных засыпок и разрушает фундамент;
  • даже при частичной замене грунта щебнем/песком резко повышаются силы пучения из-за набухания глины во влажной среде.

Септик необходимо размещать на участке в соответствии с требованиями нормативов СП, СанПиН на расстоянии минимум 4 м от фундамента бани, а не под ее полом. Это повысит качество обслуживания камер водоочистки, инфильтрационного колодца или поля, через которое осветленная вода сбрасывается в грунт для естественной доочистки.

Как сделать слив воды в бане с деревянными полами

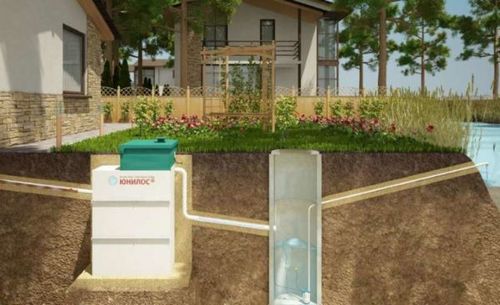

Расположение септика для бани на участке.

Протекающий пол

Этот вариант обеспечивает быстрое высыхание древесины и увеличение ресурса напольного покрытия. В зависимости от конструкции перекрытия бани протекающий пол может сооружаться разными способами:

  • настил из разряженных досок со щелями между ними, жестко зафиксированных саморезами к лагам для постоянного использования;
    Как сделать слив воды в бане с деревянными полами

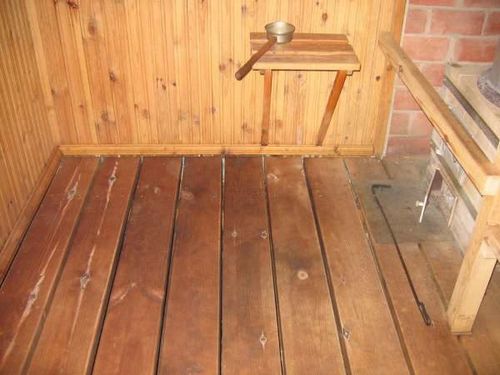

    Традиционный протекающий пол.

  • поддоны из бруска, укладывающиеся на основание в момент эксплуатации бани, затем убирающиеся на просушку;
    Как сделать слив воды в бане с деревянными полами

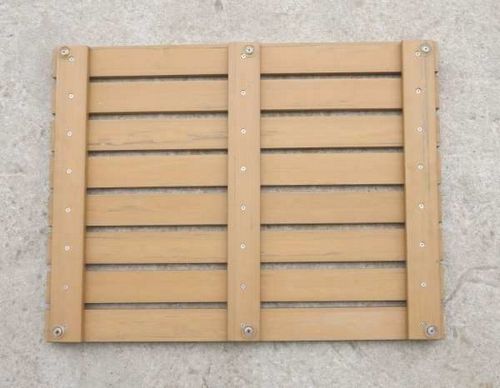

    Деревянный трап для бани.

Воронка под протекающим полом, собирающая жидкость, сооружается из материалов:

  • мембрана – вариант чаще применяется для бани с подпольем на свайном или столбчатом ростверке, пленка крепится к стенам с небольшим провисанием, в нижней точке, соприкасающейся с черновым полом конструкции, в нее врезается сифон или трап;
    Как сделать слив воды в бане с деревянными полами

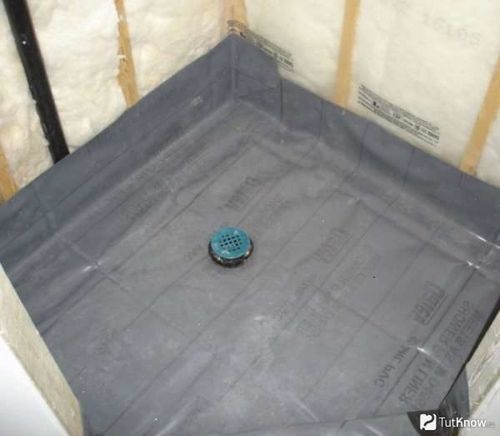

    Воронка сливная из мембраны.

  • воронка из жести – аналогично предыдущему варианту, только вместо эластичной мембраны используется жесткая листовая сталь с фальцевыми креплениями;
    Как сделать слив воды в бане с деревянными полами

    Воронка сливная из жести.

  • керамогранит или кафель – этими материалами облицовывают воронку, изготовленную ЦСП или асбестовых листов, уложенных на черновой пол по балкам, методика более пригодна для съемных поддонов с большим шагом обрешетки, так как под разряженными досками капитального пола эти дорогостоящие отделочные материалы практически незаметны.
    Как сделать слив воды в бане с деревянными полами

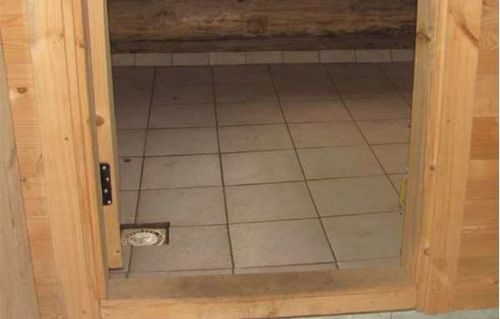

    Сливная воронка из плитки.

  • бетон – внутри классической стяжки на этапе изготовления создаются уклоны, водоотталкивающие добавки вводятся в бетон при замешивании или конструкционный материал обрабатывается пенетрирующими составами после отвердевания. Можно изготовить на деревянном полу (поверх листов ЦСП) либо на полу по грунту.
    Как сделать слив воды в бане с деревянными полами

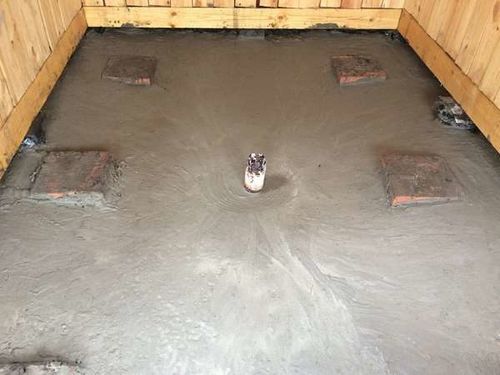

    Бетонная воронка банного слива.

Совет! Лаги протекающего пола обрабатываются антисептиками или пенетрирующими составами для повышения эксплуатационного ресурса во влажной среде.

Протекающий пол неудобен с позиций гигиеничности – в широкие щели неизбежно проникает в воронку крупный мусор (например, листья веника, принесенные на теле из парной), поэтому доски лучше сделать съемными. Компромиссом становятся решетчатые поддоны или крепление досок в специальные гнезда.

Еще одним вариантом становятся гибкие дощатые трапы для бани. Доска соединяется в этих конструкциях шнуром или тросом, после укладки на лаги такие деревянные коврики сохраняют пространственную жесткость. После помывки их можно скатать и убрать на просушку.

Как сделать слив воды в бане с деревянными полами

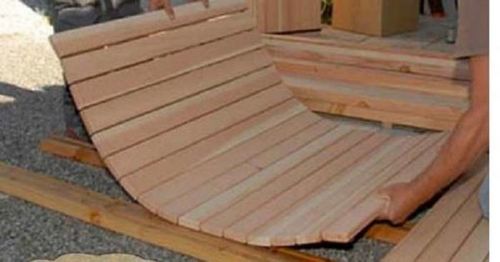

Гибкие деревянные трапы для бани.

Шпунтованная доска

Этот вариант удобнее в использовании, но влага испаряется дольше, доски коробятся при высыхании. Не протекающий пол может делаться по лагам, уложенным на плиту перекрытия или пол по грунту, или балкам деревянного перекрытия. Поэтому конструкция сливного узла отличается:

  • пол по грунту – инженерные системы разводят до бетонирования стяжки, лаги монтируются под уклоном в едином направлении, чтобы поставить там трап/сифон канализации, утеплитель размещается либо между лагами, либо внутри стяжки;
  • плитное перекрытие – аналогично предыдущему случаю, только теплоизоляционный материал всегда укладывается между лагами;
  • перекрытие по балкам – утеплитель между черновым и чистовым полом, коммуникации защищаются пенополистирольными скорлупами и греющим кабелем внутри подполья.
    Как сделать слив воды в бане с деревянными полами

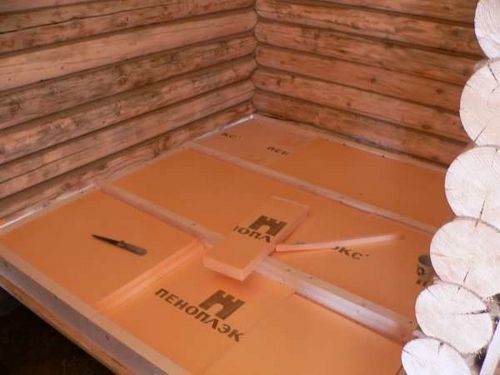

    Теплоизоляция пола в бане.

В бане отсутствует постоянный обогрев, поэтому утеплитель под полом необходим исключительно для снижения времени выхода в режим пара и повышения комфорта эксплуатации.

Выбор узла слива

Периодический эксплуатационный режим бани вызывает пересыхание гидрозатвора внутри классического бутылочного или U-образного сифона. Поэтому в этих надворных постройках чаще используют сухие трапы нескольких типов:

  • поплавковые – внутри чашеобразного корпуса имеется колпак, перекрывающий под своим весом канализационное отверстие, всплывающий при наполнении чаши жидкостью;
    Как сделать слив воды в бане с деревянными полами

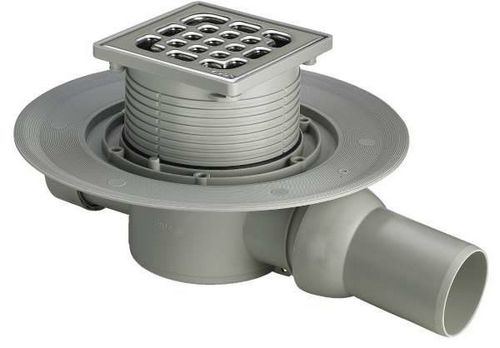

    Трап с сухим поплавковым затвором.

  • маятниковые – использован принцип обратного клапана с односторонним направлением потока;
    Как сделать слив воды в бане с деревянными полами

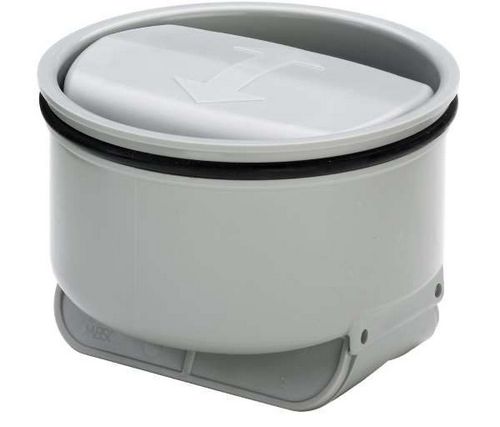

    Трап с сухим маятниковым затвором.

  • с резиновыми манжетами – внутри корпуса установлена тонкостенная эластичная лента, не пропускающая воздух в нормальном положении, превращающаяся в шланг под напором воды.
    Как сделать слив воды в бане с деревянными полами

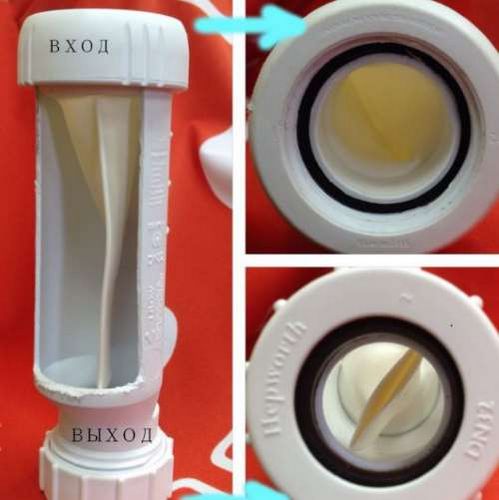

    Сухой затвор с резиновой лентой.

При установке сухого трапа вредные газы не смогут проникнуть из септика по трубам наружной канализации в баню, избавляя пользователей от запаха сероводорода и метана.

Внимание: Естественная вентиляция под деревянным напольным покрытием обеспечивается декоративными люками (достаточно 2 шт. на комнату) и пропилами в лагах. Лючки располагаются по диагонали, декорируются решетками, обычно располагаются под полками, скамейками.

Таким образом, в деревянных полах можно оборудовать канализационный слив собственными силами. Для большинства проектов этих надворных построек существует минимум два варианта, что позволяет выбрать самый экономичный. Наилучшим вариантом будет пол по грунту с уложенным на лаги протекающим полом.
