Как сделать водяной теплый пол своими руками - инструкция!

В настоящее время люди все чаще отдают предпочтение в пользу теплых водяных полов, отказываясь от привычных систем и методов обогрева жилых помещений. Водяной теплый пол более сложен в укладке и подключении по сравнению со своим электрическим аналогом. Но при желании даже с такой работой можно справиться своими руками. Нужно лишь детально изучить инструкцию и полностью разобраться в каждом этапе монтажа.

Содержание:

Как сделать водяной теплый пол своими руками - инструкция!

Как сделать водяной теплый пол своими руками

Преимуществом водяной системы является, прежде всего, то, что ее можно укладывать практически под любое напольное покрытие. Однако важно помнить, что если кафель подходит почти любой, то к выбору ламината нужно подойти с учетом ряда особенностей, т.к. некоторые разновидности такой отделки попросту рассыхаются и деформируются под воздействием тепла. В самостоятельном монтаже такого обогрева нет ничего сверхсложного, нужно лишь выделить время и разобраться во всех деталях.

Как сделать водяной теплый пол своими руками - инструкция!

Водяной теплый пол: экономное тепло

Вне зависимости от выбранного финишного покрытия, монтаж требует особого внимания и максимально серьезного подхода.

При монтаже системы, использующей воду в качестве теплоносителя, нужно побеспокоиться не только об обеспечении ее полной работоспособности, но и о том, чтобы жидкость не могла замерзнуть ни при каких обстоятельствах. Данное требование в особенности актуально в случае монтажа системы в частном доме, где трубы проходят на небольшом расстоянии от фундамента и грунта.

Также сразу настройтесь на то, что даже самостоятельная укладка и подключение обогрева потребуют ощутимых капиталовложений.

Самостоятельная укладка водяного теплого пола может быть выполнена только в том случае, если в доме или квартире уже есть индивидуальное отопление. Подключение подобной системы к централизованному отоплению может выполняться только после предварительного получения специального разрешения, которое дают с большой неохотой. Помимо этого, для нормальной работы теплого пола в системе должен присутствовать специальный насос, и его полноценное использование возможно исключительно при наличии индивидуального отопления.

Прежде чем начинать заниматься обустройством водяной системы обогрева, необходимо выбрать подходящие трубы. Чаще всего используются трубы из полипропилена либо металлопластика. Оптимальный диаметр – от 2 см. Укладка полипропиленовых труб потребует использования специального паяльника для их соединения, что в случае самостоятельной укладки может доставить множество неудобств.

Как сделать водяной теплый пол своими руками - инструкция!

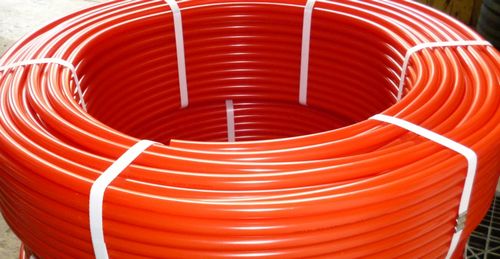

Трубы для водяного теплого пола

Металлопластиковые трубы гораздо более просты в укладке и соединении, чем их полипропиленовые аналоги. Поэтому для самостоятельного подключения рекомендуется выбрать именно такие изделия.

Вне зависимости от типа выбранных труб, финишного покрытия и прочих обстоятельств укладка теплого пола потребует наличия определенных материалов и инструментов.

Приспособления для подключения теплого пола

  1. Утеплитель.
  2. Гидроизоляционный материал.
  3. Демпферная лента.
  4. Крепежные элементы.
  5. Трубы.
  6. Арматурная сетка.
  7. Набор гаечных ключей.
  8. Вентили.
  9. Коллектор с фитингами.

Особенности эксплуатации теплого пола в многоквартирном доме

Как сделать водяной теплый пол своими руками - инструкция!

Особенности эксплуатации теплого пола в многоквартирном доме

Систему нужно продумать таким образом, чтобы чистовой пол нагревался не более чем до 35-37 градусов, т.к. при более высокой температуре ходить по такому полу будет попросту некомфортно. При условии правильного подключения вода в трубах будет прогреваться до 55-60 градусов, чего вполне достаточно для обеспечения комфортного микроклимата в помещениях.

Теплый пол относится к категории низкотемпературных отопительных систем, благодаря чему обеспечивается максимальная экономичность обогрева. К примеру, при прочих равных условиях водяной теплый пол прогреет комнату до такой же температуры, как электрические обогреватели, с заметно меньшими расходами. Это становится возможным благодаря тому, что теплый пол занимает гораздо большую площадь, чем прочие бытовые обогреватели.

Порядок подключения системы обогрева предельно прост. Его суть заключается в том, что теплый пол подключается к уже имеющейся системе отопления. Если квартира находится на первом этаже, система врезается в верхнюю разводку отопления. В случае расположения квартиры на выше идущих этажах, теплый пол нужно подключать к нижней разводке отопительной системы.

Суть в том, что в упомянутых выше узлах состыковки будет осуществляться переход теплоносителя в обратный трубопровод.

И важно правильно выполнить подключение, чтобы не доставлять неудобств другим жильцам дома.

Подготовка основания к укладке теплого пола

Как сделать водяной теплый пол своими руками - инструкция!

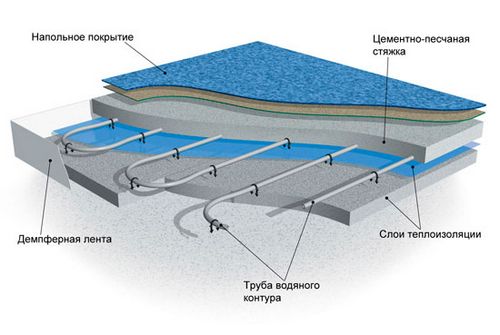

Водяной теплый пол

Работа по монтажу теплого пола начинается с правильной подготовки основания. Сначала нужно избавиться от имеющегося покрытия, вплоть до бетонного основания либо плиты перекрытия. На очищенное основание укладывается гидроизоляционный материал. Он будет предотвращать образование конденсата на основании и предотвратит его разрушение. Влагоизоляционная пленка укладывается с нахлестом. Места стыков обязательно проклеиваются скотчем, по возможности металлизированным.

На подготовительном этапе необходимо выбрать место для размещения коллекторного шкафа, к которому в будущем будут подключены трубы теплого пола. Обязательно продумайте порядок установки циркулярного насоса, если он не был подключен до этого. На входной трубе, которая подходит к коллекторному шкафу, обязательно должен присутствовать запорный вентиль. При необходимости с его помощью можно будет отключить систему обогрева. По контуру комната оклеивается демпферной лентой.

Как сделать водяной теплый пол своими руками - инструкция!

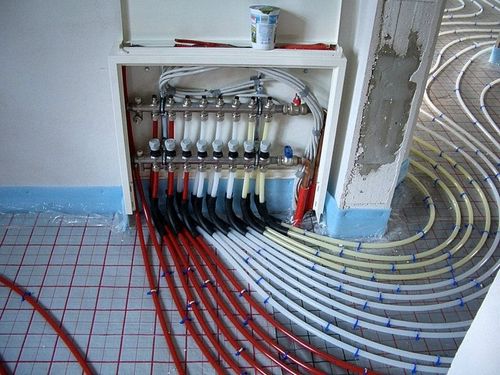

Коллекторный шкаф

На гидроизоляционный слой укладывается утеплитель. В случае с устройством системы водяного теплого пола в качестве теплоизоляции лучше всего использовать плотный пенополистирол. Стыки плит утеплителя обязательно проклеиваются демпферной лентой.

После завершения подготовки основания можете приступать к монтажу арматурной сетки. Она обязательно должна быть уложена в том случае, если в качестве финишного покрытия будет применяться керамическая плитка. В случае же если планируется укладка ламината, от армирующей сетки можно отказаться. Такая сетка позволяет добиться более высокой жесткости и прочности стяжки, которая должна быть сделана непосредственно до укладки кафеля.

Как сделать водяной теплый пол своими руками - инструкция!

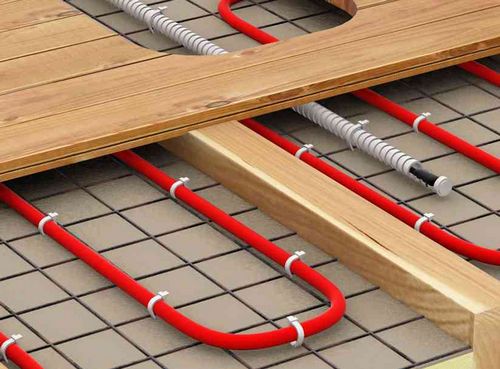

Установка водяного тёплого пола

Трубы крепятся к армирующей сетке. Для фиксации подходят любые удобные элементы. Чаще всего это зажимы и клипсы. Также применяется крепежная лента, проволока и т.д. При укладке металлопластиковых труб нужно учитывать ряд важных нюансов. Прежде всего, их следует размещать на расстоянии не менее 20 см от стен. Шаг укладки должен находиться в пределах 10-30 см. По возможности шаг должен быть одинаковым.

Как сделать водяной теплый пол своими руками - инструкция!

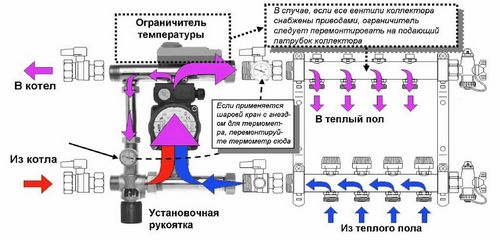

Схема подключения

Существует множество различных способов укладки труб водяного теплого пола. В отдельных ситуациях допускается даже их размещения в 2 слоя. Металлопластиковые трубы достаточно гибкие, так что в процессе их укладки никаких особых проблем возникнуть не должно. Однако важно контролировать жесткость фиксации труб к арматурной сетке.

Слишком жесткое крепление недопустимо. Суть в том, что при нагревании материал труб будет расширяться, поэтому чересчур жесткое крепление приведет к деформированию труб и нарушению нормальной работы системы отопления.

Изгибы старайтесь делать максимально плавными, любые резкие повороты будут негативно отражаться на эффективности работы системы.

Порядок подключения теплого пола

Как сделать водяной теплый пол своими руками - инструкция!

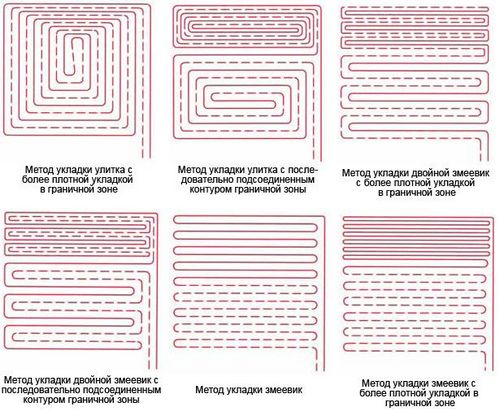

Схемы укладки теплого пола

После того как все трубы будут уложены, выполняется их подключение к коллекторному шкафу. Устройство данного агрегата выполнено таким образом, что к нему подсоединяются и те трубы, которые отвечают за вывод теплоносителя из системы теплого пола, и те, за счет которых осуществляется ввод воды в систему.

После соединения труб выполните пробный запуск системы и понаблюдайте за ее работой. Важно, чтобы не было даже малейших протечек. Откройте сливные краны и заполните трубы системы. При отсутствии протечек и прочих нарушений в работе теплого пола можете включать котел и прогревать воду. Через некоторое время отключите отопление, дайте полу остыть и переходите к следующему этапу.

В случае если роль финишного покрытия будет выполнять плитка, нужно, как уже отмечалось, сделать стяжку. В случае с плиткой заливают цементно-песчаную стяжку. Предварительно стяжка армируется. Укрепляющая сетка укладывается на трубы. Стяжка создается таким образом, чтобы цементно-песчаный слой полностью покрывал все трубы и сетку.

Как сделать водяной теплый пол своими руками - инструкция!

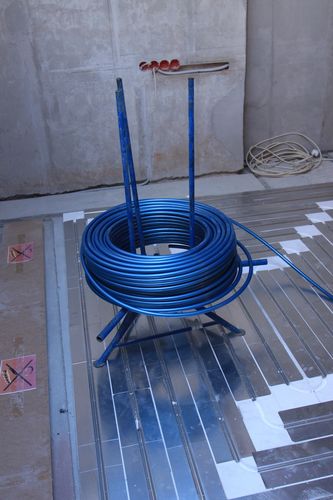

Укладка теплого пола

Приступать к укладке кафеля на пол можно не менее чем через 3-4 недели. Именно за такое время стяжка обычно полностью высыхает и набирает максимальную прочность. Для обеспечения наилучшей теплоотдачи рекомендуется укладывать кафель с гладкой поверхностью, т.к. даже минимальные шероховатости существенно снижают эффективность обогрева.

Таким образом, в самостоятельной укладке теплого пола нет никаких существенных сложностей. Нужно лишь грамотно подготовить основание, выбрать подходящий вариант укладки труб, установить все необходимые агрегаты и соединить их, протестировать работу системы, уложить армирующую сетку, залить стяжку и обустроить выбранное финишное покрытие. Во всем следуйте инструкции, и вы получите эффективную систему обогрева с максимально рациональным расходом энергии и сможете существенно сэкономить на услугах сторонних монтажников. Удачной работы!
