Как закрыть батарею отопления в комнате: стеклянные экраны и другие варианты, видео и фото

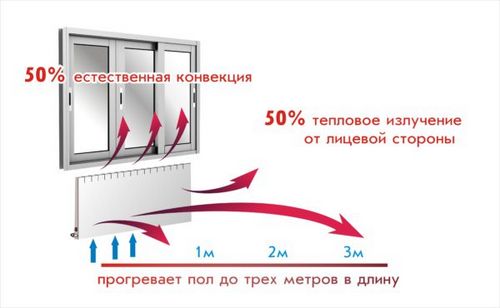

Конвекция и инфракрасное излучение на равных участвуют в теплообмене радиатора с окружающей его средой.

Преобладание того или иного способа передачи тепла определяется конфигурацией отопительного прибора и его температурой. Для алюминиевой батареи с развитым оребрением преобладает конвекция, для радиаторной пластины — излучение.

Содержание:

• Неисправности отопительных приборов
  • Межсекционные течи
  • Течь по контргайке
  • Свищ на резьбе
  • Воздушная пробка
  • Заиливание радиатора
• Требования к декору
  • Материалы
• Немного здравого смысла
• Заключение

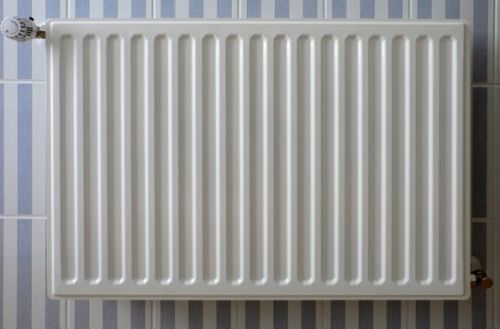

Пластинчатый радиатор отопления отдает тепло преимущественно за счет излучения благодаря небольшой площади теплового контакта с воздухом.

Для того, чтобы никакие преграды не препятствовали конвекции, радиатор размещается под окном строго определенным образом:

1. Расстояние до подоконника должно быть равным как минимум 6-12 см. Поток нагретого воздуха должен свободно подниматься вверх, обеспечивая эффективный и равномерный обогрев всего объема помещения;
2. Между радиатором и стеной остается зазор в 2-3 сантиметра. Он обеспечивает движение воздуха, нагретого при контакте с тыльной стороной секций;
3. Между батареей и полом тоже необходим просвет (не менее 8 см): он обеспечивает свободный приток холодного воздуха, замещающего нагревшийся.

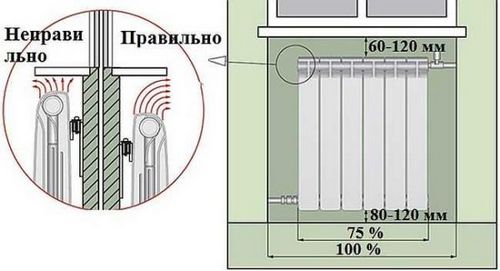

Расположение радиатора в подоконной нише должно обеспечивать свободное движение конвекционных потоков.

Чтобы не препятствовать теплопередаче за счет излучения, батарею нельзя закрывать от основного объема комнаты мебелью и плотными портьерами.

Неисправности отопительных приборов

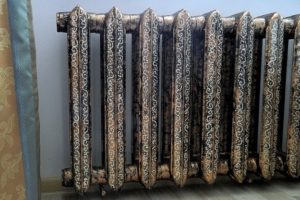

Идея закрыть батарею экраном возникает, как правило, у владельцев чугунных радиаторов советского образца. Действительно, внешне они довольно неприглядны. Изначально непривлекательный внешний вид часто усугубляется многолетними наплывами слоев краски — неровно наложенной и частично выгоревшей.

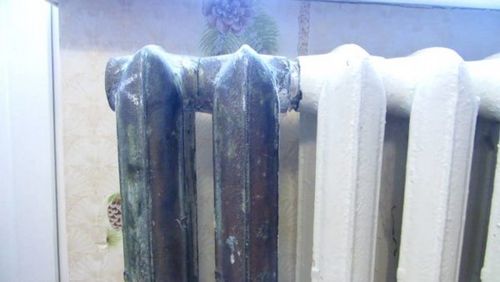

Внешний вид чугунных батарей советского образца — кошмар любого дизайнера.

А теперь — плохие новости. У чугунных радиаторов есть ряд типовых проблем, требующих свободного доступа к ним.

Межсекционные течи

Суть проблемы: паронитовые прокладки между чугунными секциями не отличаются эластичностью. Со временем они становятся все более жесткими.

При нагреве секций в отопительный сезон прокладка сдавливается вследствие теплового расширения секций, а после охлаждения уже не возвращается к прежним размерам. Ниппельное соединение дает течь.

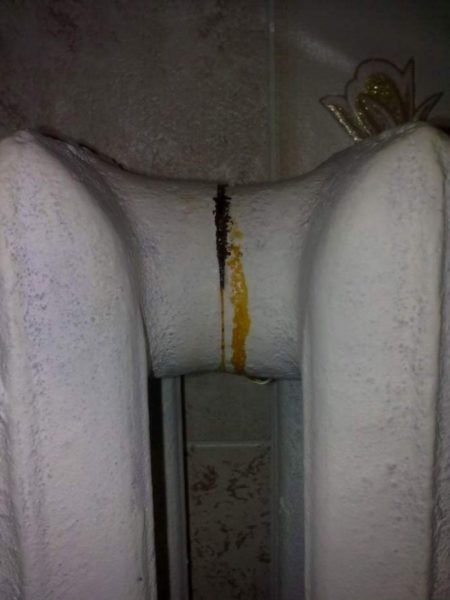

Течь на соединении секций — общая болезнь всех секционных радиаторов.

Устранение: крайние секции отсоединяются, и на текущем ниппельном соединении меняются обе прокладки. Работа требует доступа к глухим радиаторным пробкам в торце радиатора. Если закрыть батарею глухим экраном и тем более спрятать ее в короб, выкрутить пробки и снять секции будет просто-напросто невозможно.

Течь по контргайке

Суть проблемы: выгоревшая или сгнившая органическая подмотка под контргайкой на одной из подводок перестает герметизировать резьбовое соединение.

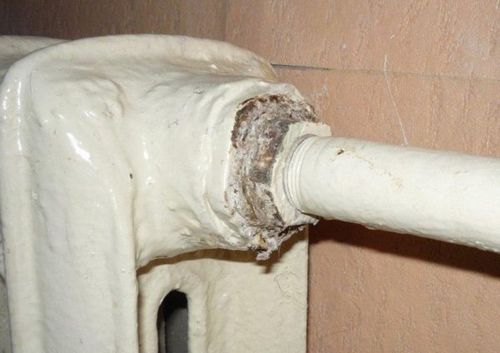

Резьбовое соединение подводки с проходной радиаторной пробкой часто становится местом течи.

Устранение: при сброшенном стояке отопления контргайка отворачивается на несколько оборотов и перематывается сантехническим льном или другой подмоткой. Если закрыть радиаторы отопления экраном или коробом, доступ к подводкам будет крайне затруднен. Повернуть трубный или разводной ключ в ограниченном пространстве нельзя.

Свищ на резьбе

Суть проблемы: чугунный радиатор соединяется с подводкой сгоном — нарезанной на ней длинной резьбой. Сталь подвержена коррозии. Сквозные свищи появляются в первую очередь на участках с наименьшей толщиной стенок, то есть на впадинах резьб.

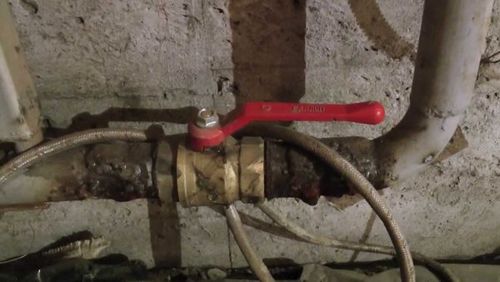

Свищи возникают там, где толщина стенки трубы минимальна — во впадинах резьбы.

Устранение: при сброшенном отопительном стояке подводка обрезается у начала резьбы, и к ней электродуговой или газовой сваркой приваривается новый сгон. Если закрыть радиаторы несъемным экраном или убрать их в короба, сварщик не сможет добраться до проблемного участка подводки.

Короб или экран для радиатора часто скрывает проблему от владельца жилья: течь есть, но вы ее не видите. О наличии дефекта радиатора или подводки вы узнаете от затопленных соседей или при затоплении собственной квартиры, когда небольшой свищ на трубе превращается в источник серьезной течи.

Воздушная пробка

Суть проблемы: после сброса отопительного контура при повторном запуске в нем остается воздух. Воздушные пробки препятствуют циркуляции в стояках.

Устранение: воздух стравливается через так называемые краны Маевского, установленные на верхнем этаже по каждому стояку. Краны чаще всего монтируются в верхнюю глухую радиаторную пробку. И в этом случае для запуска стояка нужен свободный доступ к батарее.

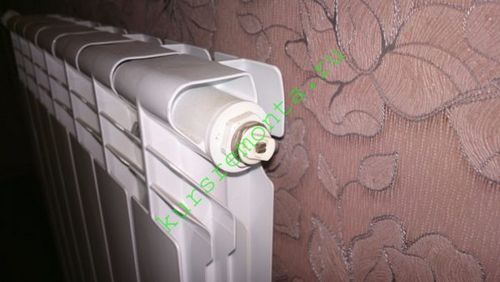

Кран Маевского предназначен для отвода воздуха, препятствующего циркуляции в стояках отопления.

Заиливание радиатора

Суть проблемы: ил и песок, переносимые теплоносителем, постепенно скапливаются в нижнем коллекторе дальних от подводки секций — на участке, где скорость движения воды минимальна. Крайние секции перестают греть.

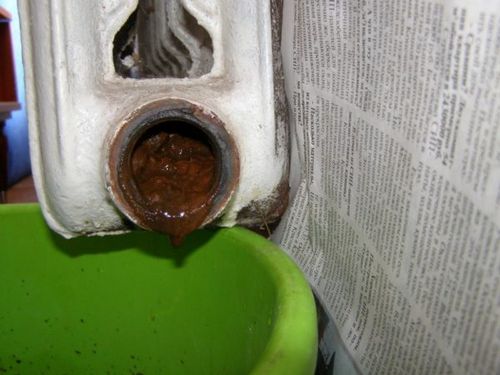

Если вскрыть старую батарею, можно обнаружить, что ее крайние секции полностью забиты илом.

Устранение: ил вымывается из батареи через промывочный кран. К крану, установленному вместо одной из глухих радиаторных пробок, цепляется шланг, через который вода сбрасывается в канализацию. И для установки промывочника, и для самой промывки нужен доступ к концевым секциям.

Требования к декору

Итак, как спрятать батареи в квартире без ущерба для их функциональности и ремонтопригодности?

1. Гипсокартонные короба вокруг батарей — под строгим запретом. Такой короб резко уменьшит теплоотдачу батарей, ограничив конвекцию воздуха. При этом в отсутствие теплосчетчика вы будете в полном размере оплачивать недополученное вами тепло;

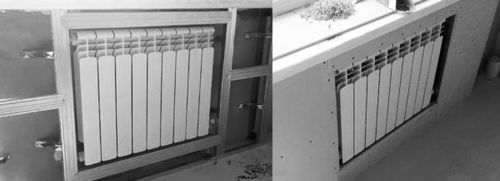

Гипсокартонный короб уменьшит до минимума теплоотдачу батареи и лишит вас доступа к ней для обслуживания и ремонта.

2. Чем больше площадь просветов в экране — тем лучше. Через эти просветы будет проходить теплый воздух и тепловое излучение;
3. Сплошная горизонтальная полка сверху — плохая идея. Она ограничит движение восходящего воздушного потока;
4. Материал декоративного экрана должен обладать максимальной теплопроводностью. Нагревшись, он сам станет источником тепла, отапливающим комнату за счет инфракрасного излучения;

Исключение — экраны, которые устанавливаются для защиты детей от ожогов. По понятным причинам их лицевая поверхность не должна нагреваться.

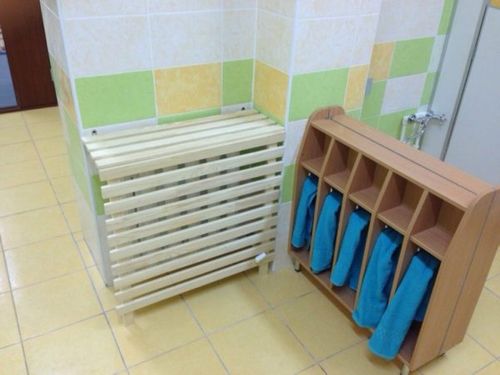

Санузел в детском саду. Деревянный экран защищает детей от ожогов при контакте с батареей.

5. Идеальный вариант — экран, прозрачный в инфракрасном спектре. Проницаемостью для ИК-лучей обладает, в частности, обычное стекло;
6. Тыльная поверхность непрозрачного для ИК-лучей экрана должна быть максимально темной, в идеале — угольно-черной. Черная поверхность поглощает максимальное количество тепла. Белая и зеркальная, наоборот, отражает излучение по всему спектру;
7. Любой декор должен легко демонтироваться. Рано или поздно батарее потребуется обслуживание или ремонт.

Материалы

Из чего можно сделать декоративный экран? Я дам оценку популярным материалам с точки зрения изложенных выше требований.

Изображение	Материал и его свойства

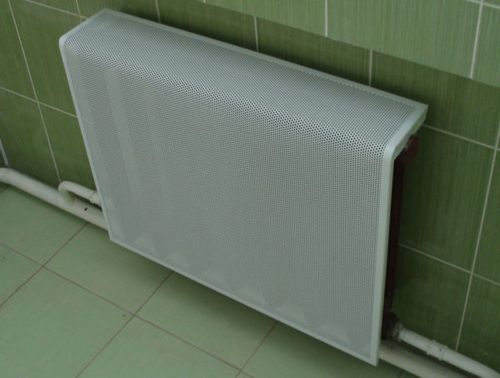

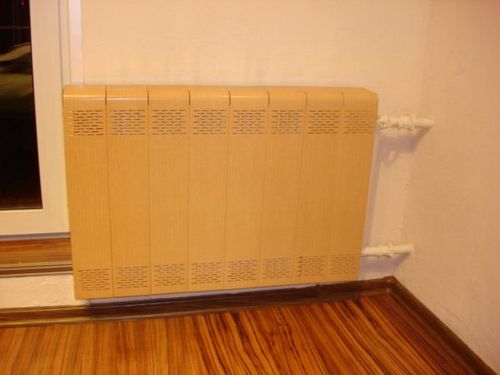

	Металлы: металлические экраны (алюминиевые и, в меньшей степени, стальные) обладают великолепной теплопроводностью. Они непроницаемы для теплового излучения, зато при нагреве сами способны становится источником ИК-лучей. Наиболее выгодная конструкция — металлическая сетка на легкой раме.
	Стекло: стеклянные экраны прозрачны для теплового излучения. Фронтальная поверхность нагревается до куда более низкой по сравнению с радиатором температуры, что делает стекло безопасным материалом для семьи с маленькими детьми. При монтаже экрана над и под ним должны оставаться просветы для конвекции воздуха. Расстояние от радиатора — не меньше 2-3 см.
	Дерево: минимальная теплопроводность и непрозрачность в инфракрасном спектре. При длительном нагреве и колебаниях влажности древесина рассыхается и деформируется или дает трещины. Не лучший материал.
	Ламинат: обладает всеми свойствами древесины, но, в отличие от нее, сохраняет стабильную геометрию при нагреве и колебаниях влажности. Благодаря низкой теплопроводности может использоваться в детских комнатах.
	Пластики: все полимеры характеризуются низкой теплопроводностью и непрозрачностью для теплового излучения. При длительном нагреве до 80-90 градусов пластик деградирует и становится хрупким.

Немного здравого смысла

Камрады, давайте обратимся к здравому смыслу. Зачем мы покупаем или изготавливаем своими руками декоративный экран для батареи?

Ответ очевиден: чтобы было красиво. Унылый вид чугунных секций явно не украшает ваш дом.

А что мешает поменять чугунную батарею на современную биметаллическую? Ее внешний вид на порядок лучше. Бонусом покупатель получит увеличение температуры в жилой комнате или на кухне: теплоотдача биметаллической секции на треть выше, чем чугунной (190-205 ватт против 140).

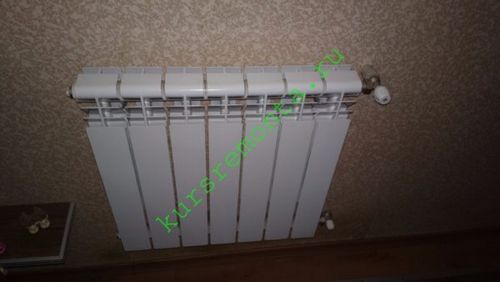

Современные секционные радиаторы прекрасно вписываются в любой дизайн.

Вы считаете, что замена обойдется слишком дорого? Осмелюсь не согласиться. Обратимся к каталогу интернет-магазина Леруа Мерлен:

Изображение	Описание

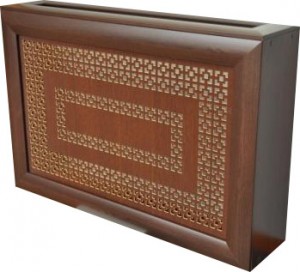

	Экран для батареи. Размер — 63х83 сантиметра. Цена — 2316 рублей.

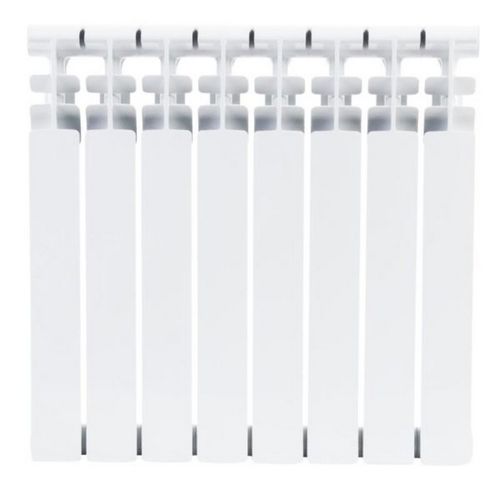

	Биметаллический радиатор. Размер — 8 секций. Цена — 2295 рублей.

Итак, лучший способ декора старых чугунных батарей — их замена на новые.

Заключение

Надеюсь, что мои советы помогут уважаемому читателю сделать свой дом уютным и теплым. Как обычно, дополнительную информацию вы найдете в видео в этой статье. Не стесняйтесь комментировать ее и делить собственным опытом. Успехов, камрады!
