Вертикальные радиаторы отопления - как выбрать лучший вариант

Радиаторы являются обязательными элементами любой системы водяного отопления дома. Именно они обеспечивают наиболее быстрый нагрев помещений за счет большой площади теплообмена и создаваемых ими конвекционных потоков воздуха. Таким образом, кроме площади теплообмена большое значение для нагревания и удерживания тепла в комнатах имеют конфигурация этих приборов и материал их изготовления.

Содержание:

• Видео: достоинства стальных панельных радиаторов отопления

Вертикальные радиаторы отопления

Вертикальные радиаторы отопления можно назвать самыми популярными и распространенными. Они производятся из самых разных материалов в широком диапазоне дизайнерского оформления. Среди современных вариантов можно встретить такие, которые совсем непохожи на привычные для многих чугунные батареи.

Если запланирован ремонт, который полностью изменит дизайн интерьера дома или квартиры, то придется позаботиться и о выборе радиаторов. Они должны обеспечить поддержание нужного температурного режима и, вместе с тем, идеально вписаться в оформление, становясь таким образом декоративным элементом интерьера комнаты.

Основные типы вертикальных радиаторов отопления

Прежде всего, вертикальные батареи отопления подразделяют на несколько больших групп по материалу изготовления - от этого напрямую зависят их технические характеристики. Чтобы определиться с выбором, нужно рассмотреть каждую из групп в отдельности.

Стальные радиаторы

Стальные варианты батарей в свою очередь можно разделить на панельные, трубчатые и секционные. Их дизайн настолько разнообразен, что из них точно можно выбрать подходящий для стилевого решения интерьера.

Секционные батареи

Секционный вариант вертикальных батарей так же, как и все другие виды, может иметь различную высоту - она порой достигает, при необходимости, даже 1800 или 2000 мм. Этот тип радиаторов используется и в частных домах, имеющих автономное отопление, и в многоэтажках, подключенных к центральной системе.

Секционные стальные батареи могут достигать больших размеров в высоту

Так как эти батареи состоят из секций, то есть возможность варьировать их общую  ширину и, стало быть, тепловую мощность, добавляя или удаляя один или несколько его элементов.

Количество секций легко варьируется

Секция состоит из внутренней части, выполненной из труб, по которым циркулирует теплоноситель. Трубы имеют резьбовые соединения, с помощью них секции монтируются между собой. Внутренняя часть заключена в кожух, сделанный в виде пластин, которые при нагревании за счёт свой большой площади осуществляют эффективный теплообмен.

Внутреннее строение стальных секционных батарей

Кожух имеет специальное эмалевое покрытие, которое делает элементы эстетически привлекательными. Такие радиаторы подойдут для разных интерьеров комнат, так как компактны по толщине и имеют аккуратный внешний вид.

Панельные стальные батареи

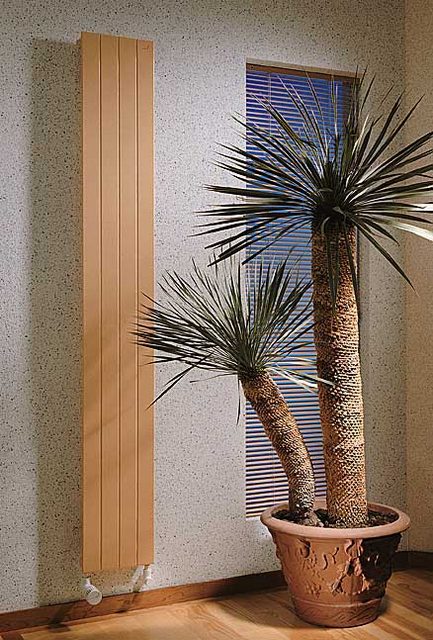

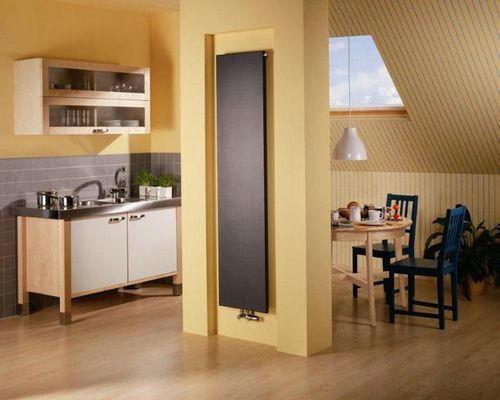

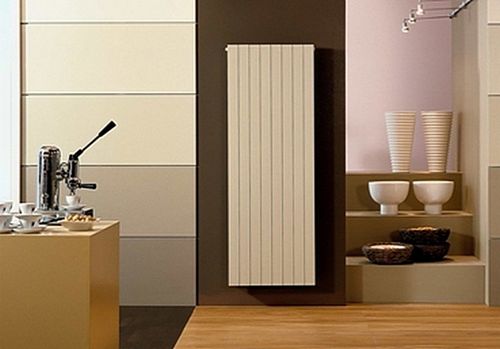

Панельные стальные радиаторы легко вписываются в любой интерьер

 Панельный вариант стальных радиаторов выгодно отличается от других своей доступностью по цене. Они имеют ряд достоинств, но обладают и своими недостатками. Например, при включении отопления панели очень быстро нагреваются, отдавая тепло в помещение, но они практически не аккумулируют тепла, поэтому при отключении почти сразу остывают.

Вывод - сэкономить можно будет только на покупке самих радиаторов, но если их устанавливать в автономной системе, то экономии на топливе достигнуть не получится. Котел выключается автоматически при достижении нужной температуры в системе, а при ее понижении, он вновь начинает нагрев. При использовании стальных панельных батарей он будет работать почти постоянно, с совсем небольшими перерывами, при этом расход энергоносителя будет очень большим.

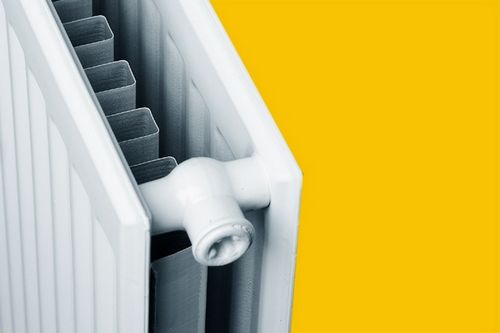

Панельные стальные радиаторы с конвектором

Панель такого типа батареи состоит из двух сваренных металлических листов, расположенных друг от друга на определенном расстоянии. Между панелями котором расположены конвекторы (металлические гофрированные элементы). За счет большой площади поверхности радиатор хорошо отдает тепло в комнату.

Панельные стальные радиаторы рассчитаны на установку в центральных системах теплоснабжения, поэтому гарантированно выдерживают стандартное давление в 15-16 бар и температуру теплоносителя до 85-90 градусов.

Существует специальная классификация панельных батарей по особенностям их конструкции. Цифровое обозначение обычно указывается на заводской упаковке и в технической документации:

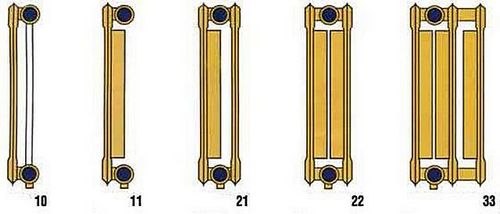

Классификация стальных панельных радиаторов отопления

• 10 — тонкая панель, собранная из двух листов металла;
• 11 — тонкая панель из двух листов и один конвектор позади нее;
• 21 — две тонкие панели и установленный между ними конвектор;
• 22 — в данном случае, два конвектора между двумя панелями;
• 33 — это обозначение говорит о трех конвекторах, размещенных между тремя панелями.

Панельные батареи могут быть разными по своим габаритам, поэтому для их правильного выбора нужно провести тщательный замер места, где они будут установлены.

Вертикальные радиаторы в основном имеют нижнее подключение, но если они устанавливаются невысоко от уровня пола и сами невелики по высоте, то можно подобрать варианты с боковым подключением.

Положительными качествами этого вида батарей можно назвать:

• Легкость по весу и цельность конструкции, что облегчает монтаж контура отопительной системы. Монтаж панели несложен - ее навешивают на заранее закрепленные в стене кронштейны, а затем к ней подсоединяют трубы общей системы отопления.
• Быстрота нагревания панели и высокая теплоотдача в помещение.
• Аккуратный внешний вид панели помогает ей вписаться в любой дизайнерский проект, тем более, что можно выбрать модель нужного цвета.
• Для нормального функционирования контура с такими радиаторами не нужно большого количества теплоносителя.

Выше уже было сказано о главном недостатке панельного варианта стальных батарей, но, кроме него, есть еще два отрицательных момента:

• Хотя они и рассчитаны на установку в системе центрального водоснабжения, устанавливать их в таких контурах следует с определенной опаской. При резких перепадах давления (а это порой случается в центральных магистралях) швы панели могут не выдержать, и в них появится течь. Если все-таки выбран этот вид радиаторов, то для безопасности следует предусмотреть устройство, нормализующее давление в системе - редуктор.
• В панельных стальных радиаторах отсутствует внутреннее антикоррозийное покрытие. Это тоже может плохо сказаться на их долговечности, если они будут установлены в контуре, подключенном к центральному отоплению – за чистоту теплоносителя здесь поручиться нельзя.

Трубчатые радиаторы

Трубчатый вариант стальных батарей - это неразборная система отдельных секций, сваренных между собой. Трубчатые элементы соединены в нижней и верхней части коллекторами, благодаря которым внутри батареи осуществляется циркуляция теплоносителя.

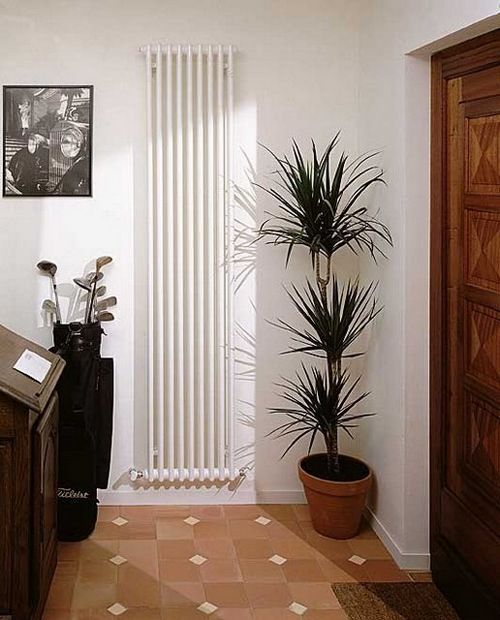

Вертикальный трубчатый радиатор

Вертикальные трубчатые радиаторы могут иметь высоту даже до 3000 мм, поэтому их легко можно устанавливать не только в жилых помещениях, но и в офисных или на объектах социального назначения.

Трубки могут быть установлены в один или несколько рядов, а в каждом из них может находить любое количество элементов – по желанию потребителя.

В радиаторах отечественного производства толщина стенок труб составляет 2 мм, и они рассчитаны на давление в 22 бар, а в импортных вариантах - всего 1,5 мм и выдерживают они до 15 бар. Поэтому отечественные батареи имеют преимущество перед импортными при установке их в центральную систему отопления.

Этим батареям придают самый разнообразный дизайн и расцветку. Трубки в них могут быть не только вертикальные прямые, но и изогнутые или даже перекрещенные между собой.

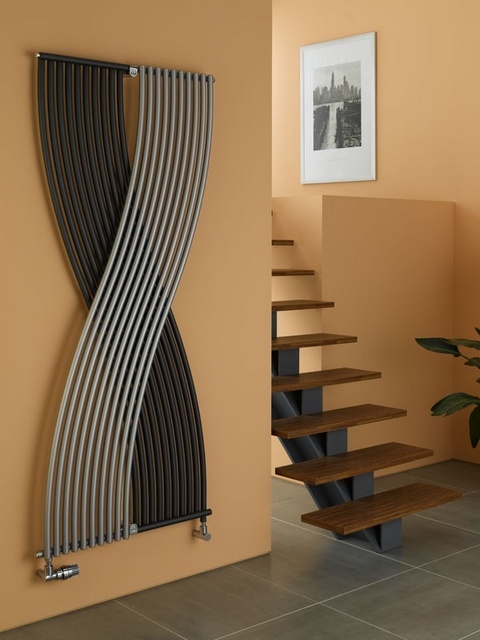

Оригинальный трубчатый радиатор, исполненный в виде панно

В некоторых случаях вертикальные трубчатые батареи устанавливают таким образом, что они становятся ажурной перегородкой, а в других вариантах - украшают комнату в виде оригинального панно.

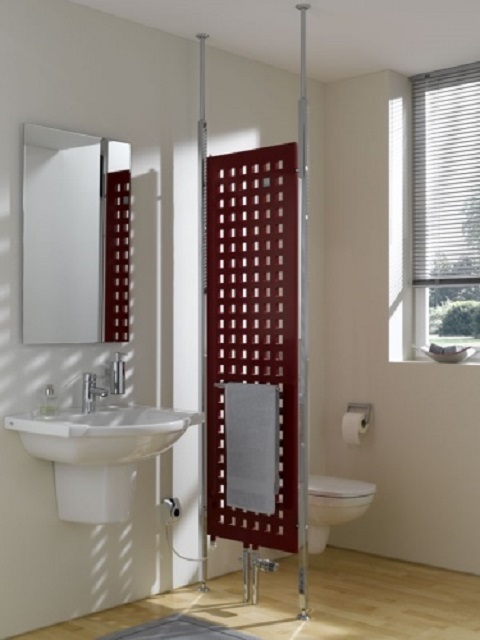

Трубчатый радиатор служит своеобразной перегородкой в помещении санузла

 У этого типа батарей так же, как и у других, есть и недостатки, и достоинства. Поэтому, прежде чем делать выбор, нужно узнать о них, чтобы оценить все «pro» и «contra».

К преимуществам вертикальных трубчатых стальных радиаторов можно отнести:

• Долговечность – ее обеспечивает внутреннее покрытие полимерными составами, которые защищают поверхность от коррозийных явлений.
• Снаружи стальные элементы батареи покрыты эмалью, которая делает их абсолютно гладкими, что позволяет легко удалять пыль не только с поверхности, но и между трубками. Для удаления пылевых отложений с таких радиаторов существуют специальные мягкие щетки.
• Трубчатая конструкция является наиболее устойчивой к резким перепадам давления в системе теплоснабжения, по сравнению с другими конструкциями батарей.
• Разнообразие декоративных решений этого вида радиаторов тоже является их выраженным достоинством.
• Так как трубчатые системы не имеют острых углов, они отлично подойдут для детских комнат.

Из недостатков стоит отметить:

• Низкую теплоотдачу – у таких батарей практически отсутствует прямое тепловое излучение, и нагрев осуществляется исключительно за счет создания конвекционных потоков.  Поэтому котел будет работать практически без перерывов, так же, как в случае с панельными батареями, и сэкономить на топливе в холодное время года не получится.
• Уязвимым местом можно считать сварочные швы конструкции радиатора, так как при неожиданном резком увеличении давления в центральной системе гидроудар может повредить швы и вызвать течь. Поэтому этот вариант радиаторов лучше подойдет к автономной регулируемой системе.

Видео: достоинства стальных панельных радиаторов отопления

Чугунные батареи отопления

Традиционные чугунные батареи  привычной внешности с шероховатыми поверхностями секций ушли в прошлое, однако, сам материал остался достаточно популярным. Поэтому радиаторы из чугуна не прекратили производить, но они на сегодняшний день они совершенно преобразились.

Чугунные радиаторы изменили свой облик — это далеко не только привычные грубые «гармошки»

Некоторые из них сохранили свою форму «гармошки», но модернизированы фигурным литьем и отлично подходят для ретроинтерьеров.

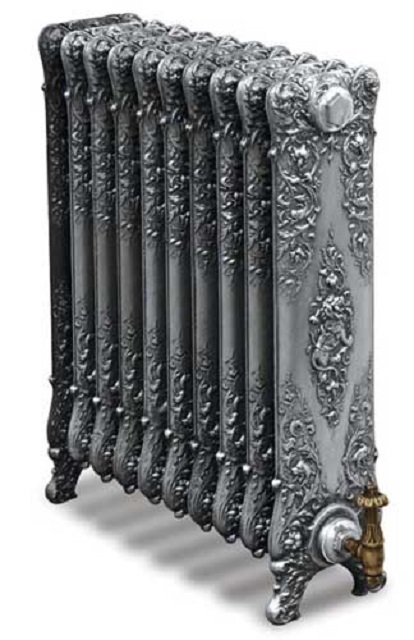

Они могут стать хорошим дополнением ретро-интерьера …

Другие имеют вполне современный вид, который отлично впишется в стиль минимализма и других модных течений дизайнерского оформления жилища.

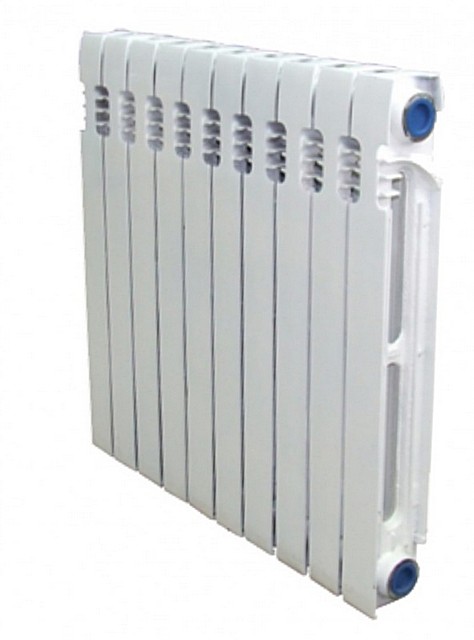

… и вполне вписаться в современный стиль

Чугунные батареи не требуют закрытия их экраном, они, наоборот, становятся декоративным элементом интерьера, который создает определенное настроение.

Вертикальные чугунные батареи не производят слишком высокими, так как чугун очень массивный. Но именно это предопределяет его хороший прогрев и высокие аккумулирующие способности – он очень долго удерживает тепло. Поэтому делать чугунные радиаторы слишком высокими нет надобности - максимальная их высота бывает до 1200 мм. Эти модели оснащены надежными устойчивыми ножками, так как закрепить их на стене очень непросто. Но в этом и большой плюс — стены останутся целыми, так как нет надобности устанавливать на них кронштейны.

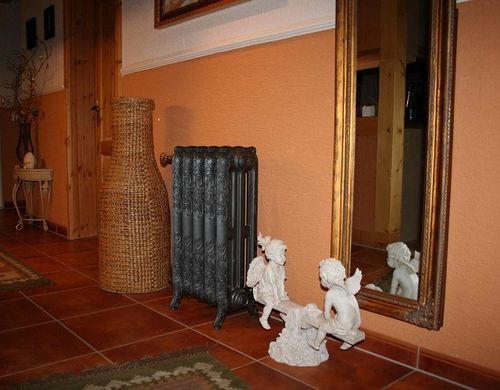

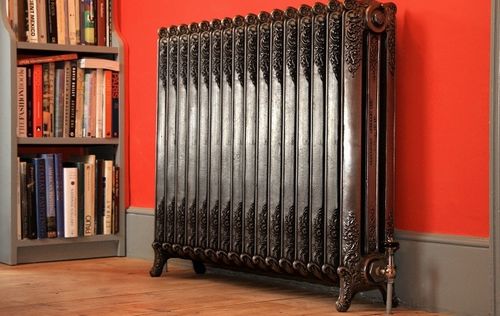

Чугунные радиаторы могут устанавливаться на ножках …

Менее габаритные чугунные радиаторы, имеющие вполне современный вид, навешиваются на кронштейны, вбитые в стены.

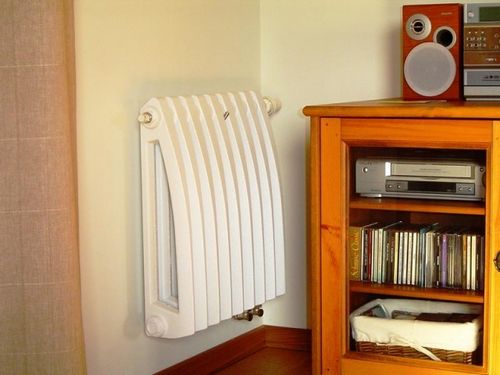

… или подвешиваться на стеновые кронштейны

 Очень важным достоинством чугунных радиаторов является то, что их спокойно можно устанавливать, как в автономную систему частного дома, так и в централизованную.

Материал изготовления батарей обладает хорошей теплоотдачей, поэтому в комнате быстро создается комфортная температура для жильцов. Он достаточно долго сохраняет тепло и не позволяет быстро остывать теплоносителю - это тоже очень важный момент, который позволяет сэкономить на источнике энергии.

Чугунные батареи имеют долгий эксплуатационный срок, а это тоже немаловажно, так как цена на эти элементы отопления достаточно высока.

Сегодня в магазинах и на строительных рынках можно найти импортные и отечественные модели чугунных батарей отопления. Свою продукцию предлагают известные фирмы стран Европы, и она отличается доброкачественными гладкими поверхностями и более привлекательным внешним видом.

• Отличительной особенностью этих батарей можно назвать более высокую тепловую отдачу при небольших габаритах. Объем отечественного чугунного элемента радиатора составляет 1,2 л, а импортного 0,9 л, при одинаковой тепловой мощности. Импортные радиаторы более компактны, чем отечественные - это иногда тоже важный фактор для покупателя.
• Большое преимущество радиаторам, произведенным за рубежом, дает и меньшее гидравлическое сопротивление теплоносителя, которое достигается благодаря идеально ровной внутренней поверхности. Кроме того, подобное покрытие лучше противостоит отложениям накипи и продуктов коррозии, что увеличивает срок безаварийной эксплуатации.
• Стойкость чугунных изделий к коррозии позволяет устанавливать их в системах отопления открытого типа. Известно, что теплоноситель в таких контурах гораздо больше обогащен кислородом, что провоцирует активизацию коррозионных процессов.
• Радиаторы из чугуна меньше подвержены и внутреннему абразивному износу, так как имеют достаточно большую толщину стенок.
• В отличие от отечественных традиционных батарей, импортные продаются уже окрашенными, что освобождает от лишних проблем по их декорированию.

Главный недостаток -  импортные батареи намного дороже отечественных, поэтому не каждому собственнику жилья они по карману.

Алюминиевые радиаторы отопления

Начать можно сразу с основной уязвимой особенности алюминиевых радиаторов - они очень требовательны к качеству теплоносителя, поэтому их рекомендовано устанавливать только в автономных системах квартир и частных домов. В условиях, когда химический состав теплоносителя и степень его чистоты контролировать нет возможности, долго такие батареи не прослужат.

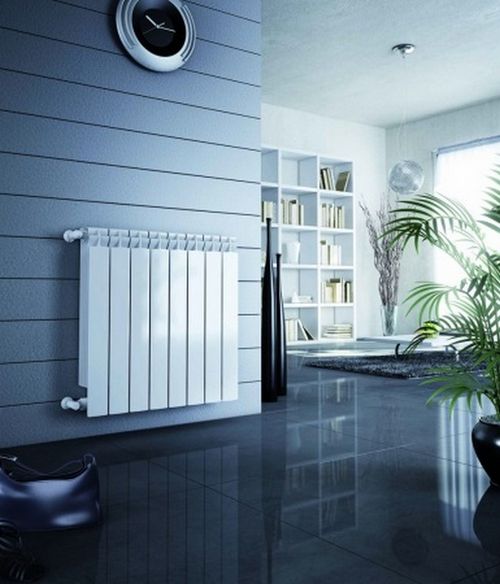

Алюминиевые радиаторы больше подходят для автономных систем отопления

Для автономных систем этот тип радиаторов достаточно популярен, так как имеет немало положительных характеристик, обладает презентабельным внешним видом и, кроме того, ценовой доступностью.

При должном выполнении правил эксплуатации, производители гарантируют безаварийную работу этих элементов отопления до 20 ÷ 25 лет. Именно такой срок их работы указывается в паспорте, а так как там обычно ставится минимальное время, можно предполагать, батарея может прослужить гораздо дольше.

Алюминиевые батареи рассчитаны на теплоноситель, нагреваемый до 90 градусов, выдерживают давлением в системе в 17-18 бар, и обладают завидной теплоотдачей - до 210 Вт. при этом внутренний объем секции этого вида батарей 450 мл, а вес - всего 1,5 кг.

Количество секций можно менять, в зависимости от площади и степени теплоизолированности помещения.

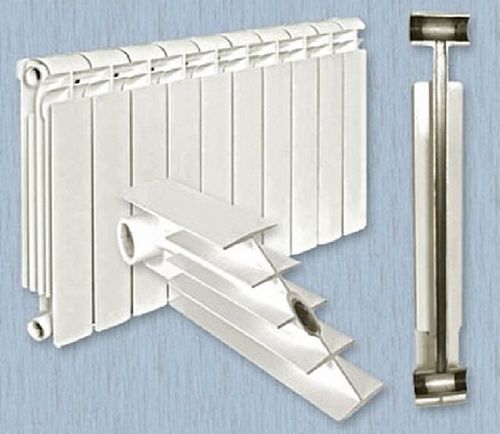

Соединение секций алюминиевых батарей

На рисунке показано соединение отдельных элементов в единую конструкцию. Самыми востребованными являются батареи с межосевым расстоянием в 500, 350 или 200 мм. Существуют и высокие вертикальные варианты, достигающие 1500 - 2000 мм.

 Обязательно нужно знать отрицательные и положительные качества этого вида радиаторов.

• К достоинствам этого типа батарей можно отнести высокую теплоотдачу, простоту монтажа, экономичность, достойное дизайнерское оформление, удобные размеры.
• К отрицательным моментам специалисты относят то, что основное нагревание идет по ребрам секций. Не исключается возможность газообразования на отдельных участках, которое зачастую приводит к внутренним повреждениям.  Кроме того, при несоблюдении всех существующих правил монтажа на соединениях может возникнуть течь.

Решением проблемы с внутренним газообразованием станет установка автоматического воздухоотводчика на каждую из батарей, который сработает при необходимости.

В зависимости от того, прошли ли радиаторы на стадии производства специальную обработку, они могут иметь антикоррозийную защиту или выпускаться без нее. При выборе нужно обязательно интересоваться этим фактором - существуют радиаторы из алюминия высокой очистки, прошедшие анодирование, которое защищает структуру материала от коррозии. Такие батареи способны выдерживать давление в 65-70 бар и имеют более высокую теплоотдачу, чем не прошедшие подобной обработки.

Биметаллические батареи

 В последние годы самыми популярными из современных видов батарей стали биметаллические радиаторы, которые производят из двух сплавов. Внутренняя часть этих радиаторов изготавливается из стали, а наружная - из алюминия, покрытого декоративной эмалью.

Биметаллические батареи — самые современные на сегодняшний день

Соединение секций в биметаллических радиаторах осуществляется по тому же принципу, что и в алюминиевых, и даже на внешний вид их иногда трудно отличить друг от друга. Однако, они значительно отличаются по своим техническим характеристикам.

Биметаллическая конструкция дает высокую теплоотдачу благодаря тому, что поверхность каждой из секций нагревается очень равномерно — этому способствует внешнее алюминиевое покрытие, обладающее оптимальной теплопроводностью.

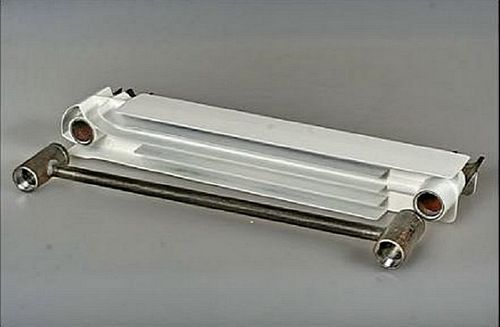

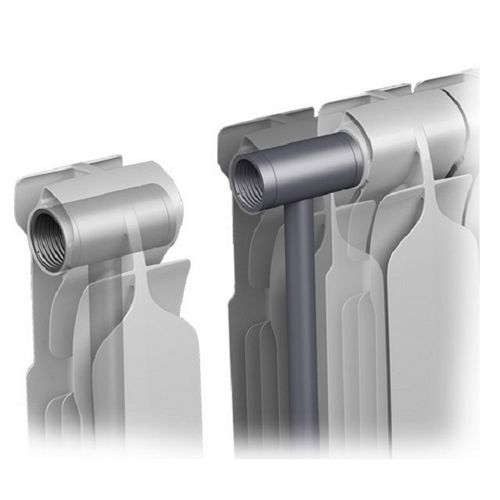

Внутреннее строение биметаллических радиаторов

 Внутренняя же часть изготовлена из стали, и это делает батарею выносливой к высоким нагрузкам -  до 30 – 40 бар, которое допускается в многоэтажных постройках.

Чтобы биметаллические приборы, установленные в частном доме, функционировали нормально, в отопительном контуре нужно создать высокое давление.

Стоимость подобных отопительных приборов достаточно высокая, и это можно назвать основным недостатком.

Достоинств же у батарей такого типа гораздо больше:

• Высокая теплоотдача, которую обеспечивает алюминий.
• Стойкость к процессам коррозии благодаря специальным внутренним покрытиям.
• Презентабельный и современный дизайн, который позволяет вписать элемент отопительного контура в любой интерьер. Тем более, что появляются модели в виде зеркального обрамления или закрытые декоративными панелями по типу художественного панно, максимально подходящего для избранного стиля интерьера.

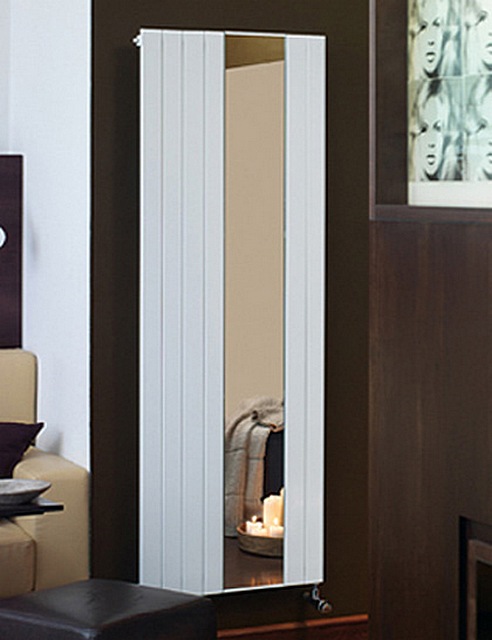

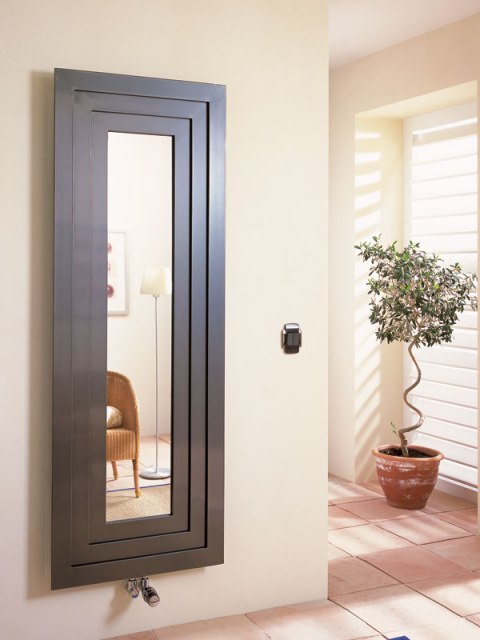

Выпускается немало моделей в особом декоративном исполнении

• Биметаллические радиаторы не требуют дополнительного окрашивания, ни при первичной установке, ни в процессе эксплуатации, так как имеет надежное закаленное двухслойное покрытие.
• Простота в монтаже, поэтому его можно провести самостоятельно, изучив инструкцию по установке.

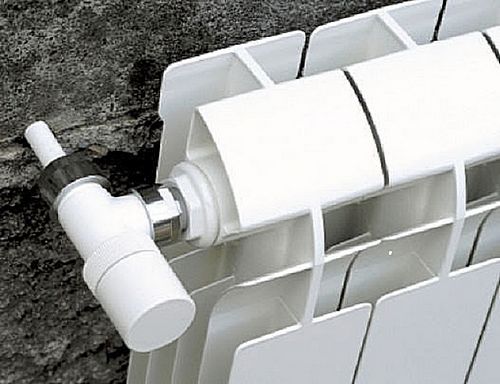

Встроенный термостат позволяет точно регулировать температуру в помещении

• Такие батареи, как правило, сразу укомплектовываются специальным регулятором-термостатом, что дает возможность точного выставления нужной температуры в каждой из комнат. Как следствие -  это повышает экономичность всей системы отопления в целом.

Видео: достоинства биметаллических радиаторов отопления

Перед тем как покупать вертикальные радиаторы отопления, нужно тщательно изучить характеристики каждого типа и выбрать тот, который подходит и по эксплуатационным параметрам, и по габаритам, соответствующим размерам предназначенного для их установки места. В специализированных магазинах можно подобрать вариант подходящий по дизайнерскому решению для каждой из комнат. Не стоит сразу останавливаться на самых недорогих моделях, так как и срок их службы будет соответствовать цене. В магазине нужно обязательно потребовать у консультанта-продавца ознакомить с техническими характеристиками имеющихся радиаторов, гарантийными обязательствами производителя, и уже их этой основе делать осознанный выбор, учтя все плюсы и минусы.

Калькулятор для расчета требуемого количества радиаторов отопления

А для расчета требуемой суммарной тепловой мощности радиаторов и количества секций можно воспользоваться возможностями специального калькулятора, размещенного ниже. Последовательно укажите все запрашиваемые параметры и нажмите кнопку «РАССЧИТАТЬ»:

  Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых списках Установите ползунком значение площади помещения, м² 100 Вт на кв. м Сколько внешних стен в помещении? одна две три четыре В какую сторону света смотрят внешние стены Север, Северо-Восток, Восток Юг, Юго-Запад, Запад Укажите степень утепленности внешних стен Внешние стены не утеплены Средняя степень утепления Внешние стены имеют качественное утепление Укажите среднюю температуру воздуха в регионе в самую холодную декаду года - 35 °С и ниже от - 25 °С до - 35 °С до - 20 °С до - 15 °С не ниже - 10 °С Укажите высоту потолка в помещении до 2,7 м 2,8 ÷ 3,0 м 3,1 ÷ 3,5 м 3,6 ÷ 4,0 м более 4,1 м Что располагается над помещением? холодный чердак или неотапливаемое и не утепленное помещение утепленные чердак или иное помещение отапливаемое помещение Укажите тип установленных окон Обычные деревянные рамы с двойным остеклением Окна с однокамерным (2 стекла) стеклопакетом Окна с двухкамерным (3 стекла) стеклопакетом или с аргоновым заполнением Укажите количество окон в помещении Укажите высоту окна, м Укажите ширину окна, м Выберите схему подключения батарей

Укажите особенности установки радиаторов Радиатор располжен открыто на стене или не прикрыт подоконником Радиатор полностью прикрыт сверху подоконником или полкой Радиатор установлен в стеновой нише Радиатор частично прикрыт фронтальным декоративным экраном Радиатор полностью закрыт декоративным кожухом   Ниже будет предложено ввести паспортную мощность одной секции выбранной модели радиатора.
Если целью расчетов стоит определение потребной суммарной тепловой мощности для отопления комнаты (например, для выбора неразборных радиаторов) то оставьте поле пустым Введите паспортную тепловую мощность одной секции выбранной модели радиатора

Видео:  как правильно подойти к выбору радиатора отопления
