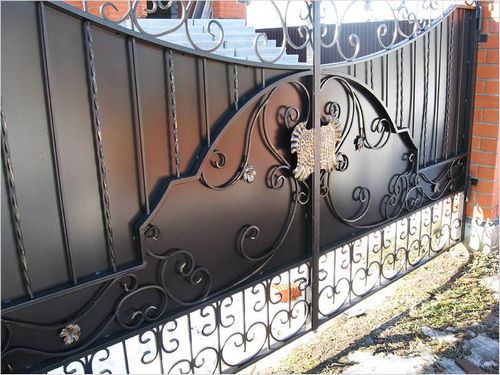

Если вы являетесь владельцем частного дома, то с трудностью выбора ворот вы наверняка знакомы. Они – первое, на что обращают внимание гости и проходящие мимо люди. Ворота многое могут сказать о домовладельцах: об их статусе, наличии или отсутствии вкуса.

Красивые и дорогие – конечно же, кованые ворота. Домовладелец, привыкший самостоятельно выполнять работу, может изготовить их немало сэкономив, ведь многие мастерские часто используют элементы, продающиеся в любом строительном магазине, притом что эскиз заказчик должен предоставить сам (рисунок, выбор из каталога/интернета, фото и так далее). В статье мы расскажем о том, как правильно сделать кованые ворота, дадим схемы, чертежи и фото инструкции по сбору ворот и калитки.

Содержание:

• Расчет материала
• Изготовление кованых ворот из готовых элементов
  • Необходимые материалы и инструменты
  • Технология изготовления ворот: как сделать каркас и закрепить детали
    • Видео: сборка кованых ворот из готовых элементов
• Полное самостоятельное изготовление кованых ворот
  • Инструменты и материалы
  • Станки для гибочных работ (холодной ковки)
    • Видео: Как сделать станок-улитку самостоятельно
    • Видео: сборка ворот и изготовление элементов на станках холодной ковки
• Инструкция по изготовлению пик, спиралей, завитков горячим способом
  • Как делать пики
  • Изготовление спиралей
  • Завитки горячим способом
    • Видео: изготовление художественного элемента методом горячей ковки
• Установка кованых ворот
  • Монтаж столбов
    • Видео: кладка кирпичного столба
    • Видео: как установить закладные для ворот
    • Видео: как изготовить колпак для забора
    • Видео: свайно-ростверковый фундамент под забор
• Как расположить петли, установить фурнитуру
  • Видео: как приварить петли

Сделать ворота можно двумя способами:

1. Вы подойдете к делу профессионально, и все кованые элементы изготовите самостоятельно. Это требует большого количество времени и базовых знаний в работе с металлом.
2. Можно изготовить ворота из готовых кованых и металлических элементов путем их сборки. Для этого потребуется минимальный инструментарий и текст с пояснениями.

Расчет материала

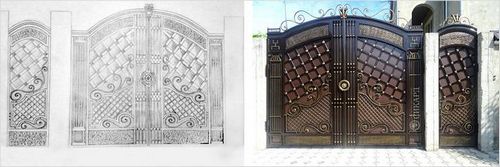

Подбор эскиза является первым и самым обязательным шагом. Можно найти готовый (фото, эскиз из интернета) или сделать самому. И только после покупайте необходимый материал. Это убережет вас от ошибок и неправильного расчета.

Для начала нам нужен размер проема. Разделите ширину на коэффициент 1,60, и вы получите оптимальную высоту. Для ворот с изогнутой формой в верхней части рассчитывайте площадь по верхней точке изгиба.

Стоимость материала вы найдете посредством перемножения площади и стоимости 1 м² выбранного полотна.

Хорошая труба – профильная квадратная. Материал для прутьев основы должен быть толще, а квадратный прут с небольшим сечением подойдет для маленьких завитков, полоски 12×6 мм – для завитков в стиле "барокко".

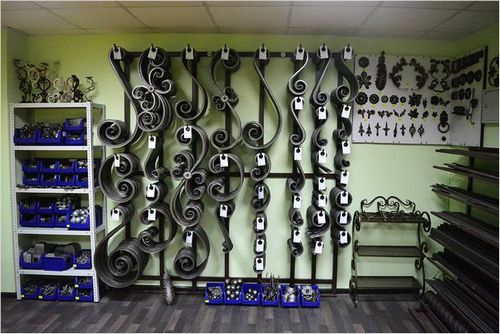

Изготовление кованых ворот из готовых элементов

Способ для любителя, подразумевающий использование готовых металлических элементов с дальнейшей их сборкой.

Необходимые материалы и инструменты

1. Электросварка.
2. Кованые элементы.
3. Профилированный лист.
4. Схема монтажа.
5. Все необходимое для газовой сварки.
6. Небольшие тисы.
7. Мощные тиски, которые хорошо закреплены. Зажав пику в тисках, можно сделать на ней витки.
8. Четырехугольник.
9. Чертеж.
10. Профильная труба.
11. Петли.

Нужно приобрести металлические изделия для изготовления ворот:

• лист;
• пруток;
• четырехгранник;
• уголки;
• элементы декорирования.

Третий незаменим для основания пик, их делают из листового материала, количество которого рассчитывается по формуле: сумма числа пик + 30% запас.

Технология изготовления ворот: как сделать каркас и закрепить детали

Элементы декора часто увеличиваются в размерах после изгиба или обрезки и это необходимо учитывать. Изготовление значительно облегчится, если нагреть металл и дать остыть на воздухе (это устраняет пружинистость металла).

Изготовление каркаса:

1. Трубу для каркаса разрезают, поворачивая (для ровного среза), в соответствии с необходимыми размерами. Если нужна изогнутая верхняя часть каркаса, то это делают на трубогибе.
2. Собирать детали каркаса можно только после того, как доделаны все детали.
3. Затем детали каркаса раскладываются и привариваются друг к другу электросваркой, чтобы получилась целостная конструкция. Для закрепления профиля можно использовать струбцины.

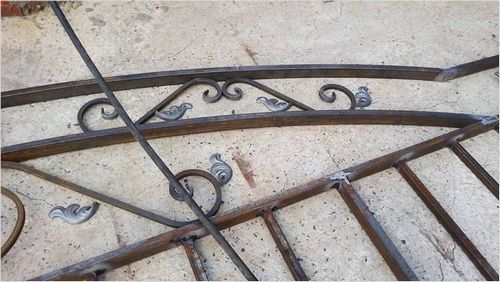

4. Потом аккуратными сварочными швами электросваркой закрепляем кованые детали на каркасе по эскизу. Делать это нужно аккуратно, чтобы швы не были видны. Сначала необходимо закрепить крупные детали каркаса, а затем заполнить промежутки мелкими. Наплывы в швах убирают болгаркой.

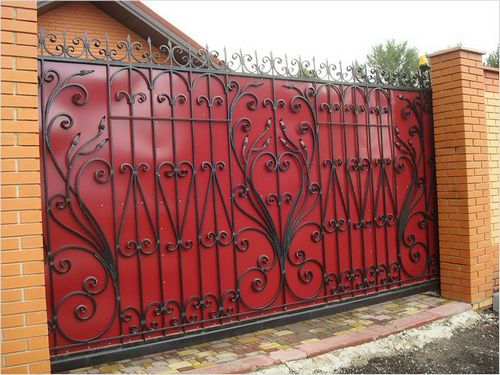

5. Если необходимо сделать глухие ворота, с обратной стороны приваривают профилированный лист.

Видео: сборка кованых ворот из готовых элементов

;

Полное самостоятельное изготовление кованых ворот

Профессиональный уровень. Все кованые элементы (завитки, спирали, пики) изготавливаются своими руками.

Инструменты и материалы

1. Профильная труба (лучше толстостенная).
2. Схема монтажа.
3. Печь/горн.
4. Электросварка.
5. Различные молоты и молотки.
6. Листовой металл.
7. Все для сварки (газовой).
8. Тиски.
9. Четырехугольник.
10. Чертеж.
11. Наковальня.
12. Клещи.
13. Небольшие тисы.
14. Станки для гибочных работ.
15. Сварочный аппарат.
16. Пробои.
17. Болгарка.

Станки для гибочных работ (холодной ковки)

Стоит несколько слов сказать о холодной ковке. Этот способ, конечно, более сложный, чем изготовление кованых ворот из готовых элементов. Тем не менее при наличии оборудования создать кованые элементы можно без особой технической подготовки. Для этого понадобятся гибочные станки. Они бывают разные. Каждый служит для изготовления определенного типа элемента.

Станок	Описание

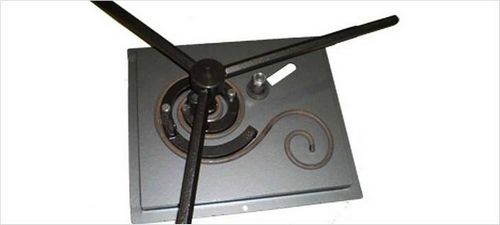

	Станок «Улитка» применяется для изготовления завитков. Заготовки довольно легко обрабатываются и закручиваются по очереди с каждой из сторон.
	На «Эксцентрике» лучше всего делать острую пику.

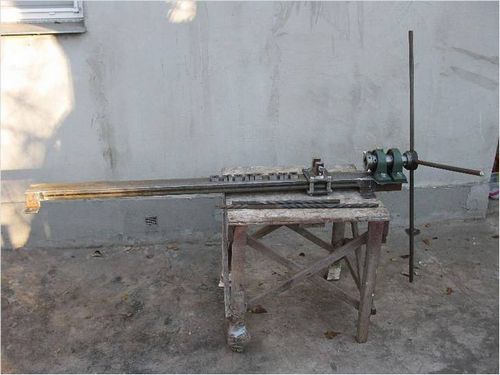

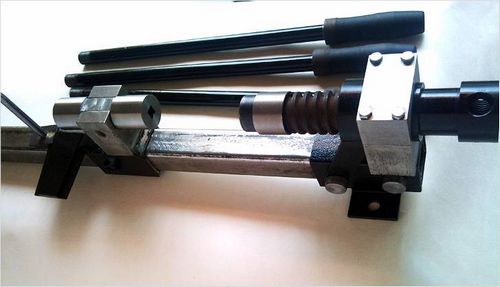

	«Торсион» подойдет для спиралей. Если таким способом вы будете изготавливать пики, то имейте в виду, что все прутья прокручиваются одинаковое количество раз. Это необходимо, чтобы они выглядели идентично.
	«Фонарик» несколько тонких круглых прутьев закрепляются вместе, и путем вращения получается заготовка, напоминающая фонарик.

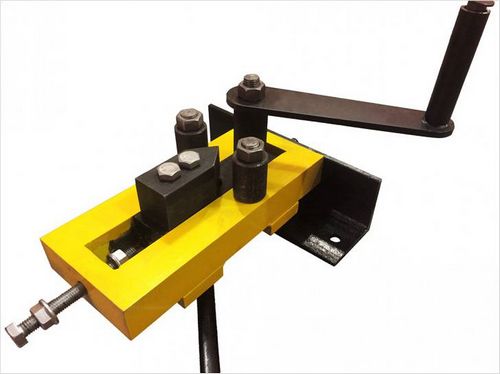

	«Гнутик» позволяет согнуть заготовку под любым углом.

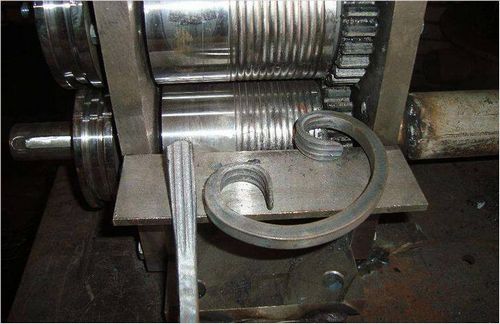

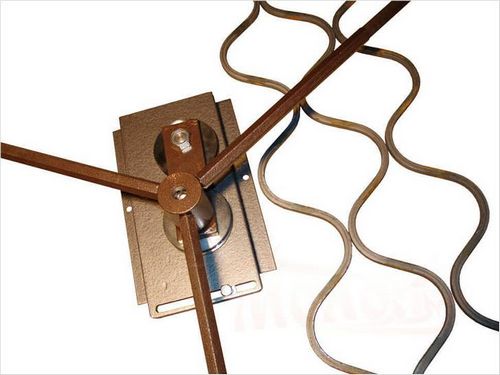

	«Волна» с его помощью можно сделать заготовку в виде волны.

Новичку первых трех станков хватит за глаза. В принципе, можно обойтись даже одной «улиткой». Остальные станки стоит приобретать или изготавливать тем, кто уже имеет опыт в изготовлении кованых элементов и занимается этим постоянно.

Видео: Как сделать станок-улитку самостоятельно

Видео: сборка ворот и изготовление элементов на станках холодной ковки

Инструкция по изготовлению пик, спиралей, завитков горячим способом

Можно изготавливать кованые элементы и горячим способом. Однако этот вариант еще более сложный, чем первые два. Вкратце разберем процесс изготовления популярных типов элементов.

Как делать пики

1. Отрезать от листового материала заготовки.
2. Придать им вид на шлифовальной машине.
3. Нагреть на огне до белого цвета.
4. Перенести клещами на наковальню и заплескать большим молотом.
5. Заготовку следует оставить остывать при естественных условиях. Когда нужна закалка металла – надо опустить в ледяную воду.
6. Для придания оригинальной формы можно сделать разрезы и выемки по бокам.
7. Пики закрепляются на высокие прутья или на спиралевидные элементы.

Изготовление спиралей

1. Взять четырехгранную трубу (квадратного сечения). Отмерить нужный отрезок и сделать надрез, зажимая трубу в тисках.
2. Раскалить в печи и прокрутить с помощью тисков несколько раз.
3. Чтобы несколько спиралей были идентичными, обороты следует считать.
4. Далее рихтуйте горячую спираль на наковальне.

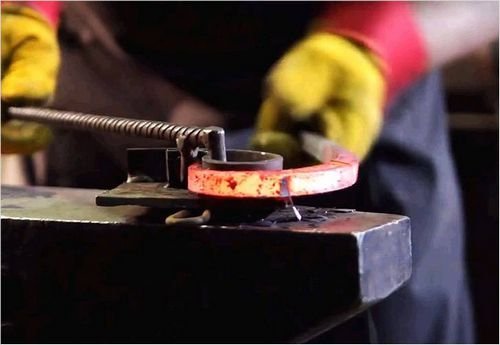

Завитки горячим способом

1. Отрезать кусок четырехгранника с помощью тисков.
2. Разогреть металл с помощью газосварки, что сделает его гибким и податливым.
3. Завитки легко изготавливаются на станке для гибочных работ.

Видео: изготовление художественного элемента методом горячей ковки

Установка кованых ворот

Итак, створки ворот готовы. Теперь необходимо выполнить монтаж ворот.

Монтаж столбов

Они нужны для крепления металлической конструкции. В качестве основных материалов потребуется металлическая труба и лицевой кирпич.

Действия:

1. Делаем разметку для установки труб. При этом надо учитывать, что трубы будут обкладываться кирпичом, поэтому размеры надо высчитать точно.
2. Выкапываем две ямы глубиной больше глубины промерзания, чтобы столбы не всплыли при пучении грунта, а шириной больше ширины трубы на 10 см. Вставляем в них столбы, засыпаем ямы щебенкой, утрамбовываем. Перпендикулярность установки столбов проверяют отвесом или строительным уровнем.

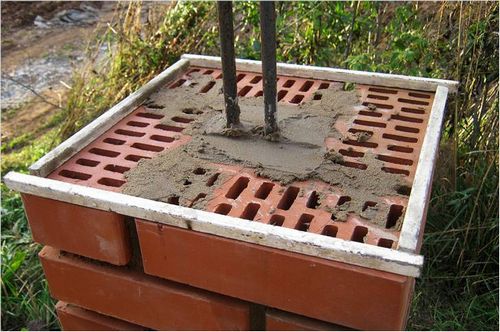

3. Готовим цементно-песчаный раствор в пропорции 1:3 (цемент М500). Добавляем воду в сухую смесь. Обратите внимание, что раствор должен получиться довольно жидким.
4. Щебень после утрамбовки заливают цементным составом. Затем надо подождать до полного застывания.

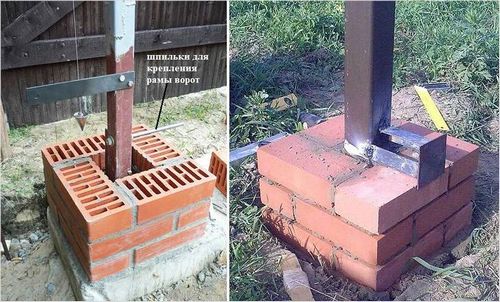

5. Потом приваривают закладные там, где будут закреплять створки ворот. Для кованых ворот, скорее всего, потребуется три закладных элемента, потому что они получатся тяжелыми. Ширина закладной для крепления створок должна составлять не менее 5–6 см. Причем важно рассчитать параметры закладной так, чтобы она выглядывала из кирпичей, после того как труба будет обложена ими.
6. Затем готовят раствор для кладки кирпича вокруг столбов. Консистенция раствора – сметаноподобная.

Кладка выполняется кельмой. Жесткость конструкции будет больше, если швы предыдущего ряда кладки перекрыты кирпичами в последующем.

Видео: кладка кирпичного столба

Видео: как установить закладные для ворот

Сверху над столбом устанавливают колпак для защиты столба от осадков.

Видео: как изготовить колпак для забора

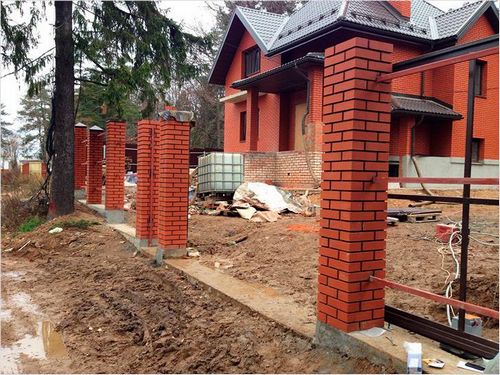

Часто для установки кирпичных столбов под ворота закладывают свайно-ленточный фундамент, составляющий единое целое с фундаментом забора.

Видео: свайно-ростверковый фундамент под забор

Как расположить петли, установить фурнитуру

Самая нижняя из петель крепится на 40 см выше нижнего края створки. Ворота навешивают так, чтобы до земли оставалось не менее 8–10 см. О месте для петель на тяжелых воротах нужно позаботиться заранее.

Процесс монтажа фурнитуры:

• Смазать петли солидолом (или другой густой смазкой);
• Если закладные отсутствуют – выполняется их монтаж.
• На полотне ворот делается разметка, в соответствии с вышеуказанными требованиями расположения петель.

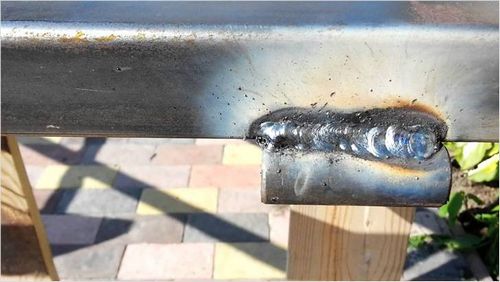

• К полотну привариваются петли, а ответные петли к закладным на столбах.
• Устанавливается полотно.

Чтобы ворота не могли снять, верхнюю петлю устанавливают в перевернутом виде, когда ворота уже установлены.

Видео: как приварить петли

• Убедитесь в правильность открытия и закрытия ворот
• Отшлифуйте дефекты.
• Загрунтуйте ворота и покрасьте краской с антикоррозийным действием.

Мы рассмотрели основные способы изготовления кованых ворот в домашних условиях. Какой из них выбирать, зависит от уровня вашей технической подготовки. Теперь необходимо только терпение. Сделать самостоятельно кованые ворота сложно, но можно. Если у вас появятся какие-либо вопросы, задавайте их в комментариях. Вы можете также рассказать о том, что получилось у вас лично и как вы добились результата.
