Любите готовить шашлыки и другую пищу на свежем воздухе, но до сих пор не имеете собственного барбекю? Предлагаем вам прямо сейчас исправить сложившуюся ситуацию! Изучив следующую инструкцию, вы узнаете, в какой последовательности выкладывается полноценная садовая печь, а представленные схемы помогут вам досконально разобраться во всех нюансах технологии.

Печь барбекю своими руками - пошаговая инструкция!

Печь барбекю своими руками

Материалы для строительства уличной печи

Наименование Средняя плотность, кг/м3 Пористость, % Марка морозостойкостси Коэф. теплопроводности, Вт/м*С Марка прочности Цвет
Кирпич полнотелый 1600-1900 8 15-50 0,6-0,7 75-300 красный
Кирпич печной шамотный 1700-1900 8 15-50 0,6 75-250 от светло-желтого до темно-красного

Начните с подготовки материалов. Вам понадобится:

  • бетон. Его нужно не особо много, поэтому можете приготовить самостоятельно;
  • доски для сооружения опалубки. Отлично подойдет необрезная доска;
  • арматура. Нужна для упрочнения фундамента. Можете использовать ненужные металлические изделия – обрезки швеллеров, толстой проволока, полоски стали и т.п.;
  • обрезные доски. Из таких досок вы соорудите опалубку для бетонной стяжки под столешницу;
  • кирпичи. Понадобятся простые керамические и огнеупорные изделия;
  • железная труба диаметром порядка 150 мм;
  • материал для гидроизоляции фундамента. Обычно применяется рубероид;
  • смеситель;
  • раковина. Для садовой печи лучше всего подойдет металлическая мойка;
  • резиновый шланг.

Необходимое количество исходных материалов подбирайте в соответствии с выбранными габаритами будущей печи.

Рекомендации по составлению проекта

Печь барбекю своими руками - пошаговая инструкция!

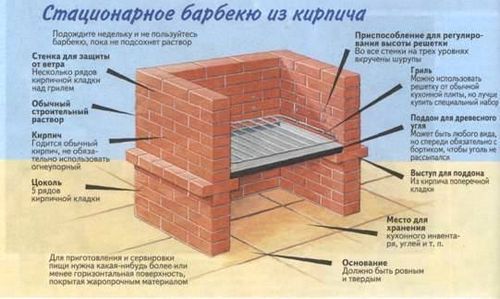

Схема барбекю

Подготовьте проект печи. В этом руководстве рассматривается процесс возведения полноценного комплекса для приготовления пищи, укомплектованного разделочной столешницей и мойкой. Если раковина и стол вам не нужны, просто исключите из инструкции этапы, связанные с их обустройством.

Выберите подходящее место для барбекю. В первую очередь, вам должно быть удобно пользоваться печью.

Печь барбекю своими руками - пошаговая инструкция!

Выбираем место для печи

Важно! Если рядом с выбранной площадкой растут высокие деревья, убедитесь, что их ветви не будут находиться в непосредственной близости с будущим дымоходом. В противном случае обрежьте ветки, иначе они сгорят.

Печь не должна примыкать своей задней стенкой к каким-либо постройкам. В процессе эксплуатации барбекю кирпич будет очень сильно прогреваться, что не лучшим образом отразится на состоянии примыкающих строений – они могут попросту сгореть.

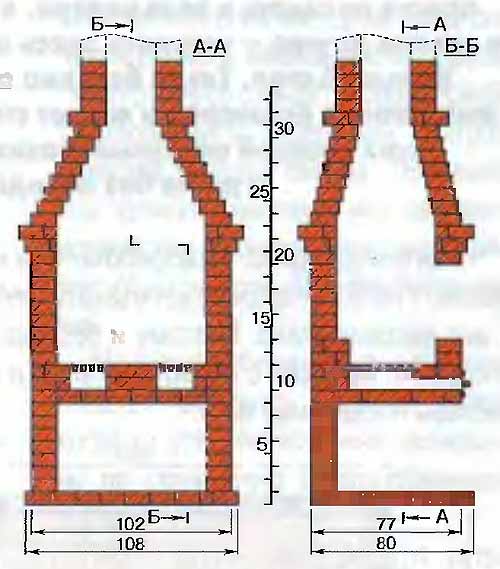

Далее представлены схемы с указанием габаритных размеров. Можете взять их в качестве основы, но параметр А лучше увеличить до 1,5 м.

Печь барбекю своими руками - пошаговая инструкция!

Барбекю своими руками чертеж

Печь барбекю своими руками - пошаговая инструкция!

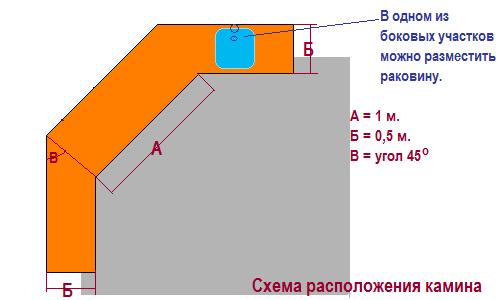

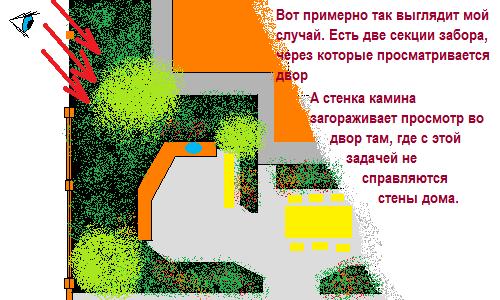

Схема расположения камина

Печь барбекю своими руками - пошаговая инструкция!

Где лучше разместить раковину

Обустройство фундамента для печи барбекю

Печь барбекю своими руками - пошаговая инструкция!

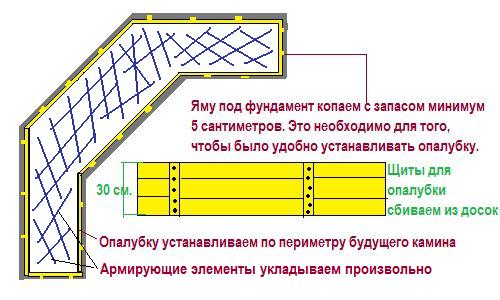

Обустройство фундамента

Печь будет иметь сравнительно небольшую массу. Ее отлично выдержит армированный фундамент толщиной порядка 20 см. Для заливки оптимально подойдет бетон М100.

Первый шаг. Разметьте площадку под фундамент. Делайте это с помощью колышков (металлических прутков, обрезков труб) и бечевки (шнура, веревки и пр.).

Второй шаг. Выройте котлован по периметру основания. Рекомендованная глубина – порядка 30-35 см. Обязательно сделайте 5-сантиметровый запас по ширине ямы.

Третий шаг. Засыпьте дно углубления песчано-гравийной смесью и тщательно ее уплотните.

Четвертый шаг. Сделайте опалубку. Чтобы было удобнее, предварительно соберите из досок щиты шириной 30-35 см. Длину подбирайте по размерам сторон основания. Элементы опалубки установите по периметру котлована.

Пятый шаг. Уложите арматуру в опалубку. Лучше всего использовать стальные прутки диаметром 1 см.

Шестой шаг. Залейте бетон.

Приступать к дальнейшим работам можно через 3-4 дня после заливки фундамента.

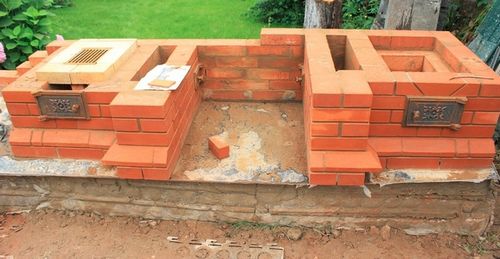

Кладка печи

Уложите на фундамент двойной слой рубероида. Он возьмет на себя функции гидроизоляции и обеспечит надежную защиту стенок садовой печи от влаги из грунта.

Печь барбекю своими руками - пошаговая инструкция!

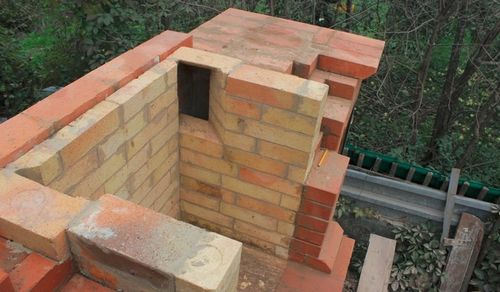

Пример строительства барбекю

Печь барбекю своими руками - пошаговая инструкция!

Пример строительства барбекю

Печь барбекю своими руками - пошаговая инструкция!

Пример строительства барбекю

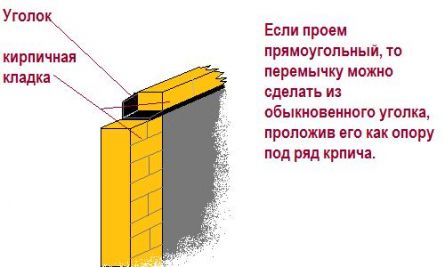

Выберите форму проемов барбекю. Если вы хотите делать прямоугольные проемы, подберите материал для обустройства перемычек. Подойдет железный уголок. Если же проем будет оформлен в виде арки, заранее сделайте шаблон для выкладывания свода. Для изготовления шаблона используйте доски.

Печь барбекю своими руками - пошаговая инструкция!

Кладка печи

Печь барбекю своими руками - пошаговая инструкция!

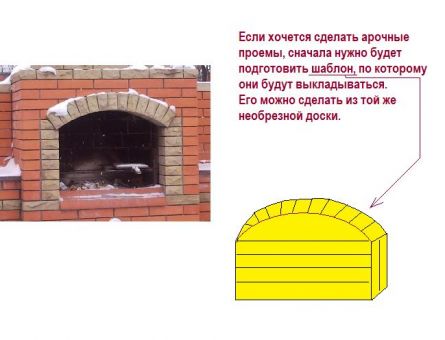

Шаблон из досок для арки

Печь барбекю своими руками - пошаговая инструкция!

Как сделать арку

Печь барбекю своими руками - пошаговая инструкция!

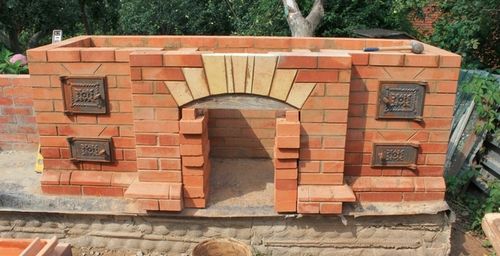

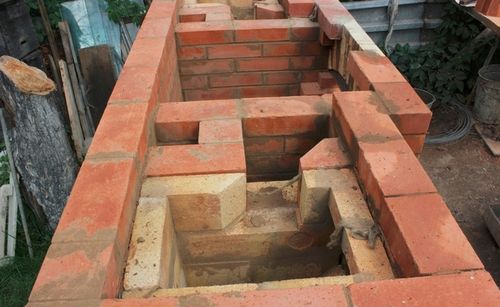

Пример строительства барбекю

Разобравшись с вышеописанными нюансами, приступайте к кладочным работам. Вид кирпичей, узоры, всевозможные вставки и прочие декоративные решения остаются на ваше усмотрение. В рассматриваемом руководстве печь выложена в стиле, подобном оформлению дома.

Печь барбекю своими руками - пошаговая инструкция!

Пример строительства барбекю

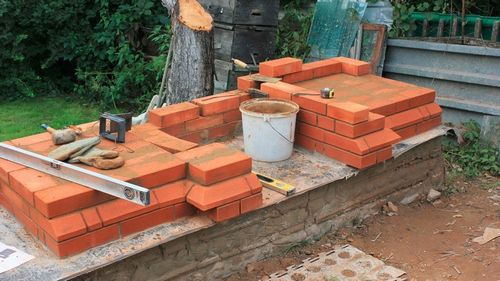

Выложите нижний ярус. Кладку стен выполняйте в полкирпича, не забывая оставлять проемы. Для скрепления кирпичей используйте цементный раствор. Выложите стены 60-сантиметровой высоты, если планируется обустройство арочного проема, либо же на высоту 80 см, в случае если вы решили делать проем прямоугольной формы.

При подобной высоте проема и паре-тройке рядов кирпича сверху рабочая столешница будет находиться на метровом расстоянии от основания, что является самым удобным для работы вариантом. Если ваш рост заметно отличается от среднестатистических показателей, скорректируйте высоту стола под свои нужды.

Если вы решили делать прямоугольный проем, положите металлический уголок на последний ряд кладки в соответствии со схемой, а затем выложите стены печи по периметру. При желании же обустроить проем арочной формы, предварительно установите шаблон для кладки свода.

Печь барбекю своими руками - пошаговая инструкция!

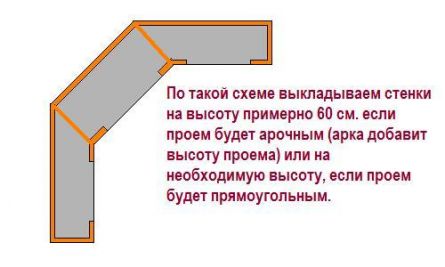

Высота стенок

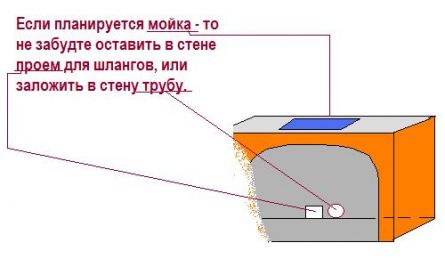

Если будет устанавливаться мойка, на этом же этапе уложите в стену печи трубу. Через нее вы пустите шланги водопровода.

Выложите стены на желаемую высоту. В рассматриваемом примере высота стенок составляет 0,9 м. Верхний ряд кладки сделайте с незначительным выступом наружу. Благодаря этому внутри образуется ступень, позволяющая установить опалубку для заливки стяжки.

Чтобы кладка прошла успешно, осуществляйте ее с соблюдением следующих правил:

  • швы должны иметь равную ширину;
  • высота проемов должна быть такой, чтобы между их верхними краями и столом поместилось минимум 2 ряда кладки;
  • проем арочной формы необходимо оформить с одним центральным кирпичом.

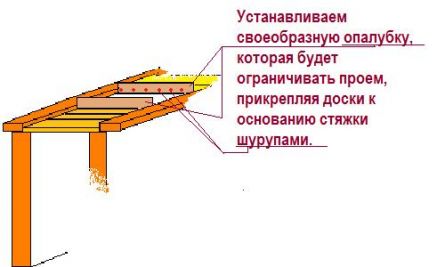

Завершив обустройство нижнего яруса, займитесь подготовкой основы для топки и стола. Сделайте стяжку. Опалубку для бетона кладите на обустроенную ранее ступеньку внутри печи. Доски нарежьте по габаритам пролета. Если будет устанавливаться мойка, оставьте в бетонной стяжке пространство для ее размещения. Делается это очень просто. Надо лишь не закладывать участок для установки раковины. Обложите его еще одной своеобразной опалубкой, зафиксированной с помощью распорок.

Залейте стяжку и оставьте ее на трое суток. Спустя указанное время демонтируйте опалубку проема для раковины.

Покройте столешницу материалом на свой вкус. К примеру, замечательно подойдут цельные плиты мрамора – это одновременно красиво и удобно.

Печь барбекю своими руками - пошаговая инструкция!

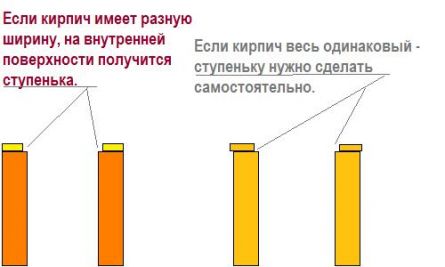

Схема устройства ступеньки под столешницу из кирпича фагота и обычного

Печь барбекю своими руками - пошаговая инструкция!

Деревянные доски в качестве подложки под бетонную стяжку

Печь барбекю своими руками - пошаговая инструкция!

Фото бетонной стяжки под столешницу без мойки

Печь барбекю своими руками - пошаговая инструкция!

Уличная столешница для барбекю

Печь барбекю своими руками - пошаговая инструкция!

Если планируется мойка, не забудьте оставить под нее проем в стяжке

Второй ярус печи барбекю состоит из топочного отделения и стенок, закрывающих участок от любопытных взглядов с улицы. С перегородками все предельно просто – это обыкновенные сплошные стенки, выложенные в половину кирпича. Если хотите, можете и вовсе отказаться от их обустройства. Порядок же возведения топки заслуживает отдельного внимания.

Печь барбекю своими руками - пошаговая инструкция!

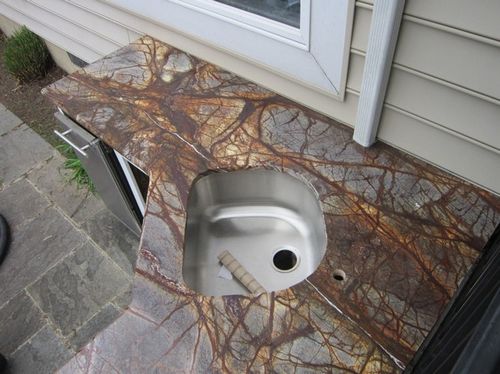

Как правильно обустроить мойку

Печь барбекю своими руками - пошаговая инструкция!

Опалубка под мойку в камине своими руками

Печь барбекю своими руками - пошаговая инструкция!

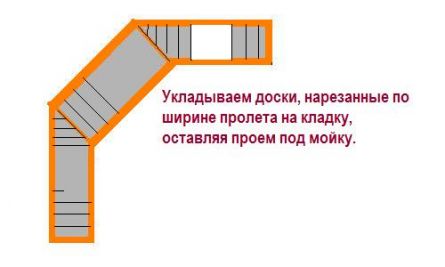

Схема укладки досок в качестве опалубки под бетонную стяжку

Обустройство топки

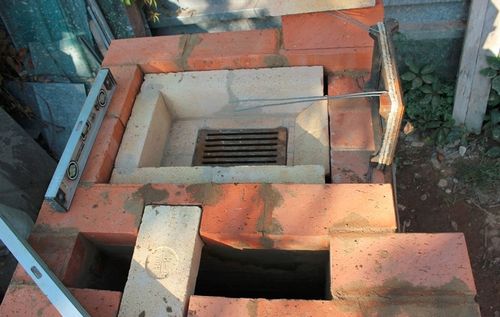

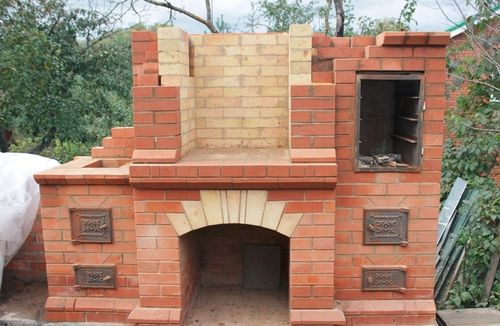

Топка печи имеет двухрядную конструкцию: внешний ряд выкладывается из обычного керамического кирпича, внутренний – из огнеупорного материала.

Печь барбекю своими руками - пошаговая инструкция!

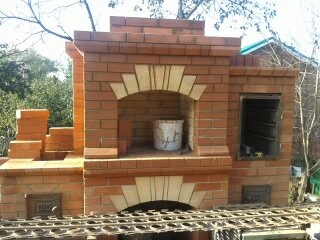

Пример строительства барбекю

Кладку топки ведите стандартным способом. Рекомендованные параметры следующие:

высота топочного проема – 7 рядов плюс арка либо же 9 рядов в случае обустройства проема прямоугольной формы;

  • глубина топки – около 600 мм;
  • ширина – порядка 700 мм.

Выложив проем топочной камеры, достройте сверху пару дополнительных рядов кладки и переходите к обустройству дымоотводящей трубы.

Для перехода на необходимую ширину дымохода последовательно уменьшайте длину стен топочного отделения. Заднюю и переднюю грани нужно укорачивать на полкирпича в каждом следующем ряду. Боковые же стенки следует уменьшать на 25% ширины кирпича. По такой схеме нужно выложить порядка 7 рядов. Затем можно начинать заниматься обустройством дымоотводящей трубы. Она должна иметь прямоугольную форму. Рекомендованная высота конструкции – 12-14 рядов.

Печь барбекю своими руками - пошаговая инструкция!

Пример строительства барбекю

Печь барбекю своими руками - пошаговая инструкция!

Пример строительства барбекю

Печь барбекю своими руками - пошаговая инструкция!

Пример строительства барбекю

На этом камин готов. Чтобы в процессе выполнения этого этапа не возникло никаких проблем, соблюдайте следующие рекомендации:

  • не делайте топочный проем чересчур высоким. Достаточно 7-9 рядов. В противном случае тяга в дымоходе станет слишком слабой, в результате чего весь дым будет уходить на участок, а не в небо;
  • внутреннюю часть топки нужно выкладывать именно огнестойким кирпичом. В противном случае кладка попросту растрескается под воздействием температурных перепадов;
  • дымоход тоже не должен быть слишком высоким, т.к. из-за этого ухудшится тяга;
  • контролируйте, чтобы дно топочного отделения было максимально ровным – так вам будет гораздо легче вычищать золу в будущем.

Последние штрихи

Печь барбекю своими руками - пошаговая инструкция!

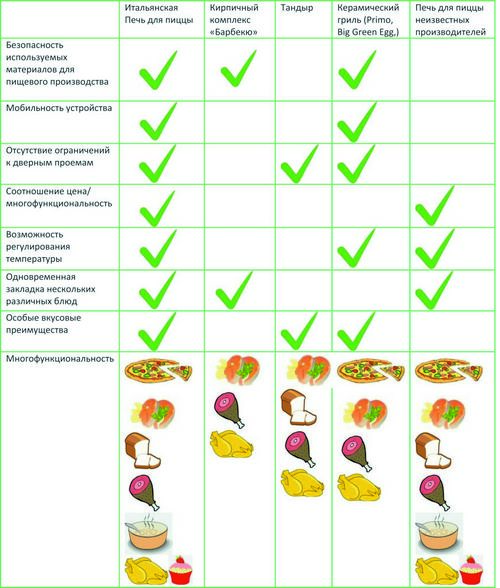

Сравнение печей

Барбекю почти готово. В завершение сделайте следующее:

  • установите смеситель и мойку;
  • подведите шланги подачи и забора воды;
  • покройте столешницу финишным материалом (выполняется по желанию). Лучший вариант отделки – натуральный камень;
  • выложите площадку перед печью тротуарной плиткой.

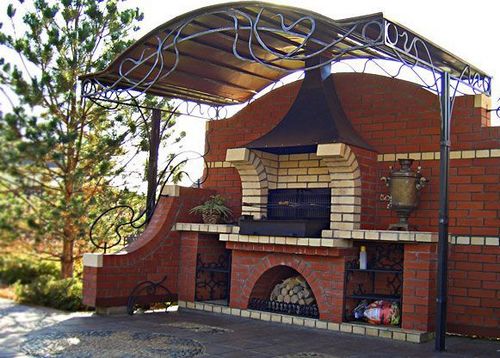

Если хотите, установите рядом с барбекю столик и пару скамеек. Дополнительно в такой ситуации рекомендуется подумать над обустройством навеса.

Печь барбекю своими руками - пошаговая инструкция!

Навес кованый

Теперь вы знаете, как построить печь барбекю. Представленный агрегат позволит вам не только готовить вкуснейшие блюда, но и сжигать листья и прочий мелкий мусор – барбекю прекрасно справляется со всеми задачами.

Столешница и раковина сделают печь максимально удобной в эксплуатации. Вам не придется бегать в дом, чтобы подготовить продукты – все можно будет делать в одном месте.

Свободное пространство под столом подойдет для хранения дров. Здесь они всегда будут оставаться сухими и прекрасно вентилироваться, что не даст древесине отсыреть и сгнить.

Печь барбекю своими руками - пошаговая инструкция!

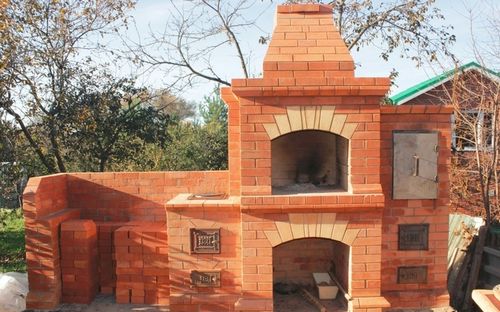

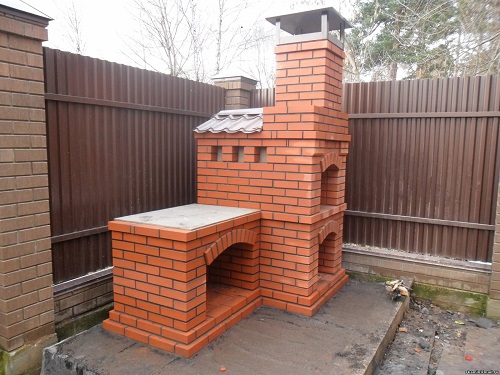

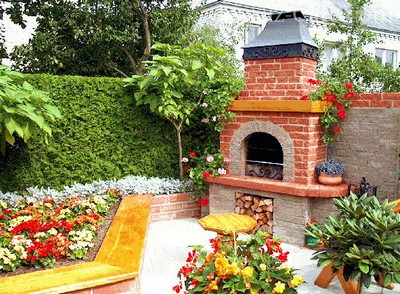

Барбекю своими руками из кирпича

Печь барбекю своими руками - пошаговая инструкция!

Камин барбекю

Удачной работы!
