Пол в каркасной бане: как сделать правильный пирог и систему обогрева

Пол в бане должен быть теплым, не подверженным гниению, не впитывающим воду. Такой пол не сложно сделать в срубе. А как поступить при наличии каркасной бани? После многодневных раздумий было решено, что в моем каркасе (6х4,5 м) пол будет многослойным, с накатом из OSB и внедренной системой электрического теплого пола. Это позволит сделать поверхность комфортной, ускорить ее просыхание между процедур. В месте установки печи на полу, для равномерного распределения нагрузки, необходимо устройство бетонной плиты-опоры.

Опишу весь процесс устройства такого пола. К началу строительства имелись: столбчатый фундамент и деревянный ростверк на нем.

Содержание:

  • 3 Устройство бетонной плиты под печь
  • 4 Монтаж системы теплого пола
  • 5 Облицовка напольной плиткой

Монтаж лаг пола

Первым делом из досок 150х50 была сколочена рама с внутренними перемычками-лагами. Шаг балок, по длинной стороне рамы, составил 400 мм. Дополнительные балки установлены по периметру будущей плиты.

Пол в каркасной бане: как сделать правильный пирог и систему обогрева

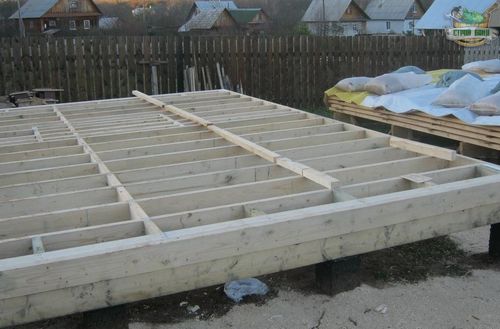

Устройство лаг пола каркасной бани

Устройство напольного перекрытия

Схема «пирога» пола (снизу-вверх):

  • накат чернового пола – OSB-3 (толщина 6мм);
  • гидроизоляция и ветрозащита – «Изоспан A»
  • утеплитель – эковата
  • щит из OSB-3 (толщина 18 мм);
  • утеплитель – ЭППС, 5 см;
  • пароизоляция – «Изоспан D»;
  • арматурная сетка;
  • кабели теплого пола;
  • стяжка;
  • плиточный клей;
  • плитка.

Теперь подробнее о каждом слое.

Шаг #1 — накат чернового пола

С нижней стороны лаг были прибиты листы OSB-3 толщиной 6 мм. На них высверлены дренажные отверстия для проветривания. Также вырезано отверстие под выход слива.

Пол в каркасной бане: как сделать правильный пирог и систему обогрева

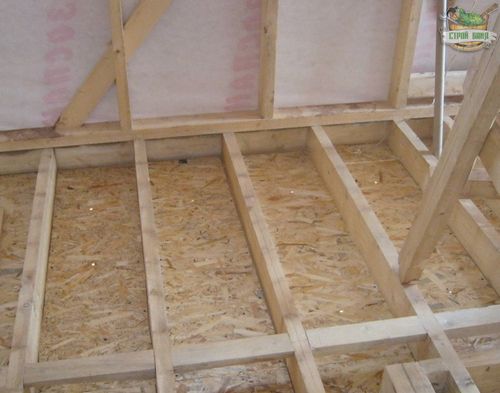

Монтаж чернового пола из листов OSB-3

Шаг #2 — гидроизоляция перекрытия

На накат укладывалась гидроизоляционная и ветрозащитная пленка «Изоспан А». Все стыки проклеивались строительным скотчем.

Пол в каркасной бане: как сделать правильный пирог и систему обогрева

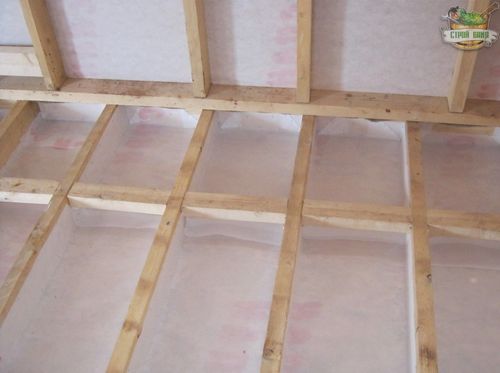

Гидроизоляция наката чернового пола пленкой «Изоспан A»

По плану приточное вентиляционное отверстие в бане будет проходить под печкой. Для его организации между лагами был установлен металлический короб от вытяжки. Также смонтирован тройник слива.

Пол в каркасной бане: как сделать правильный пирог и систему обогрева

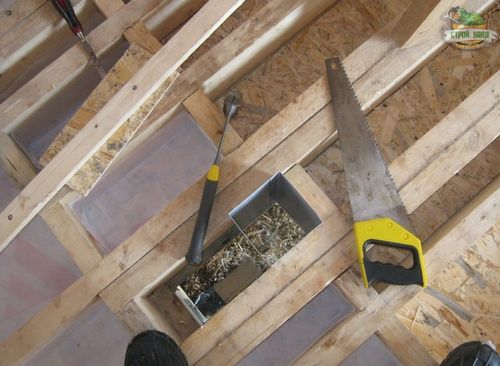

Монтаж короба приточного вентиляционного отверстия

Шаг #3 — утепление эковатой

Первый слой утепления – эковата. Но так как в перекрытии были образованы ниши между лагами и нижней обвязкой стен (куда сложно доставить эковату), они были заполнены утеплителем «Rockwool».

Пол в каркасной бане: как сделать правильный пирог и систему обогрева

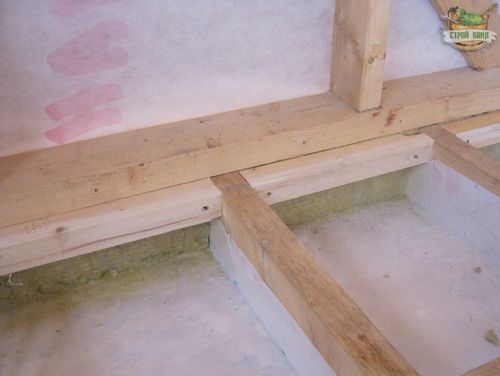

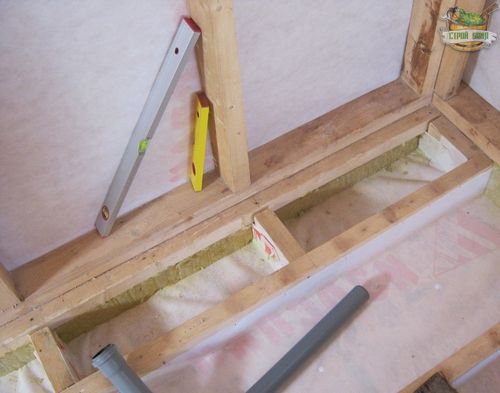

Утеплитель «Rockwool» уложен в нишах под обвязкой стен

Эковату я взбивал электродрелью. В процессе материал увеличился примерно в 2,5-3 раза от начального объема. Распушенный утеплитель укладывался вручную между лагами, на гидроизоляцию. Поверхность была уплотнена и выровнена правилом вровень с лагами. На этом этапе выполнена организация слива.

Пол в каркасной бане: как сделать правильный пирог и систему обогрева

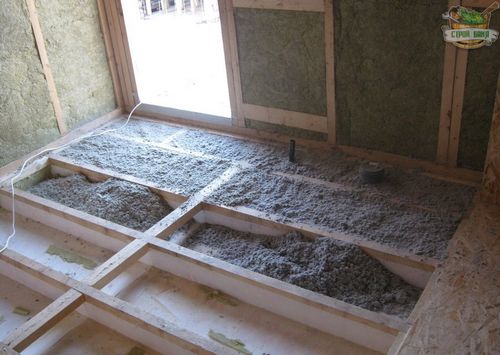

Укладка эковаты между лагами пола

Шаг #4 — обшивка OSB-3

Далее эковата была закрыта еще одним слоем OSB-3. Листы нарезались на части так, чтобы их края располагались на лагах. Между лагами и нижней обвязкой каркаса стен также закреплены деревянные закладные, служащие опорами для OSB-3.

Пол в каркасной бане: как сделать правильный пирог и систему обогрева

Закладные из бруса для опоры OSB-3

Учитывая возможное расширение (набухание), OSB-3 укладывались с небольшим зазором в 2-3 мм. Закреплялись – саморезами к лагам.

Пол в каркасной бане: как сделать правильный пирог и систему обогрева

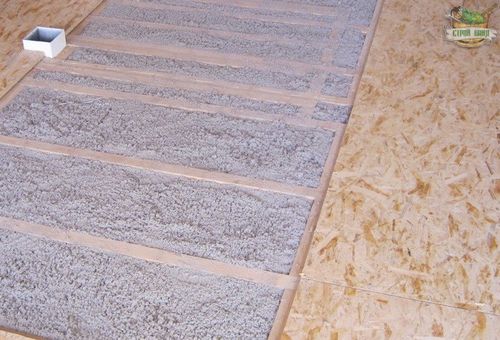

Обшивка лаг листами OSB-3

Шаг #5 — утепление плитами ЭППС

Следующий шаг – дополнительное утепление пола слоем ЭППС (экструдированным пенополистиролом). Плиты были уложены в разбежку. Для этого целые плиты приходилось разрезать строительным ножом (у кого есть электролобзик – лучше воспользоваться им).

Пол в каркасной бане: как сделать правильный пирог и систему обогрева

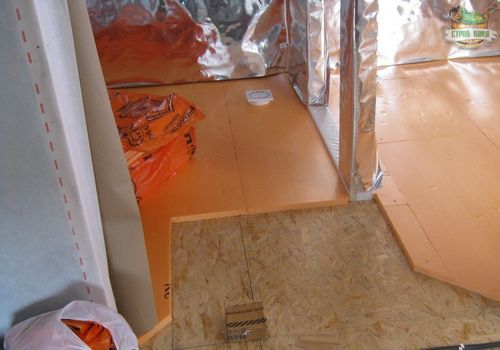

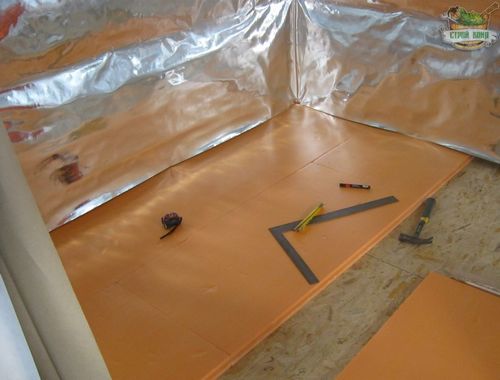

Утепление пола листами ЭППС

Выполнена гидроизоляция слива. Вокруг слива на двустороннем скотче приклеен «Изоспан D», стыки между трубой и пленкой залиты герметиком.

Пол в каркасной бане: как сделать правильный пирог и систему обогрева

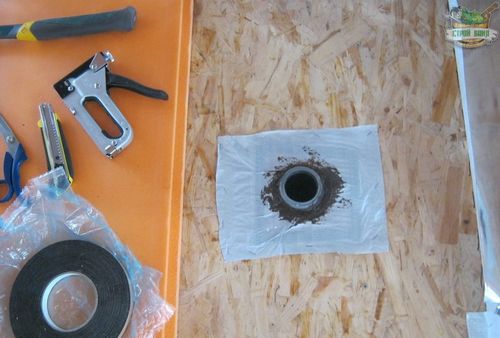

Гидроизоляция слива с помощью пленки «Изоспан» и герметика

Оставлено место для устройства бетонной плиты под печь.

Пол в каркасной бане: как сделать правильный пирог и систему обогрева

В месте, где планируется заливать бетонную плиту под печь, ЭППС не укладывается

Шаг #6 — размещение пароизоляции

Поверх ЭППС настелена пленка пароизоляции «Изоспан D», пристрелена к ЭППС степлером. Пленка уложена внахлест (на 5 см), стыки проклеены строительным скотчем. Для предотвращения гниения нижней обвязки каркаса пленка заведена на стены (на 10-15 см) и соединена с пароизоляцией стен.

Пол в каркасной бане: как сделать правильный пирог и систему обогрева

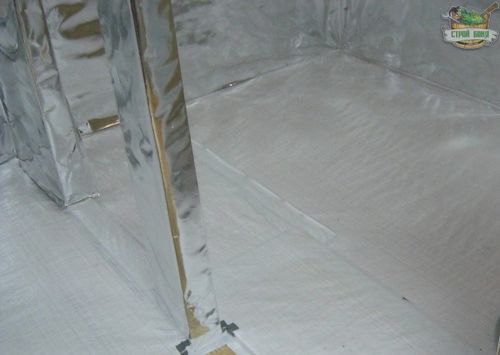

Организация пароизоляционного слоя из пленки «Изоспан D»

Устройство бетонной плиты под печь

В бане будет стоять металлическая электрическая печь. Чтобы обеспечить защиту парящихся от ожогов и преобразовать резкий жар, идущий от металлических стенок, в приятное тепло, планируется обложить печь кирпичом. Полный вес печи с кирпичным экраном будет довольно внушительным. Необходимо устройство бетонной плиты, обеспечивающей устойчивость печного оборудования, и, по функциям, заменяющей фундамент.

Размеры плиты-фундамента на 15 см превышают габариты кирпичного экрана (вокруг печи) на 15 см. Первым делом в месте расположения плиты создается армирование. На листы OSB-3 уложена сетка, ее части связаны проволокой в единое полотно.

Пол в каркасной бане: как сделать правильный пирог и систему обогрева

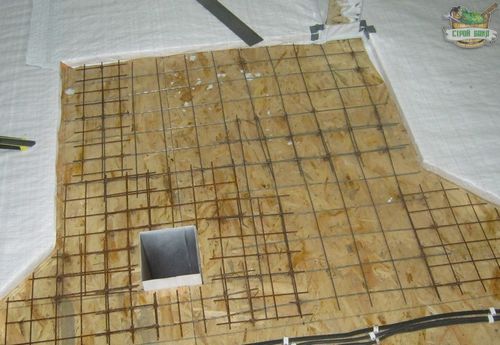

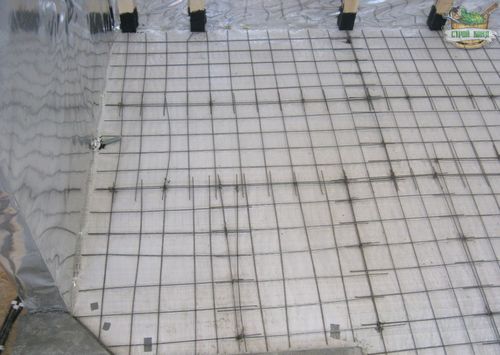

Армирование плиты под печь

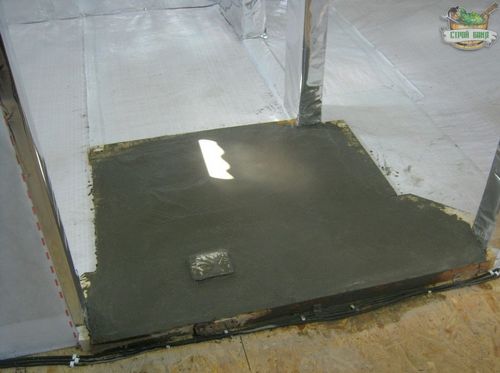

Толщина плиты – 50 мм. На эту высоту, по периметру расположения плиты, была установлена опалубка из досок. Внутрь залит бетон с щебнем фракции 5-20 мм. Плита накрывалась пленкой для сохранения влажности и предупреждения растрескивания бетона. Для этих же целей каждый день плита увлажнялась водой из пульверизатора до полного высыхания.

Пол в каркасной бане: как сделать правильный пирог и систему обогрева

Бетонная плита должна выстояться не менее 2-3 недель, прежде, чем устанавливать на нее печь

Через неделю опалубка была снята.

Монтаж системы теплого пола

Наличие теплого пола способствует быстрому испарению влаги с нагреваемой напольной поверхности. Такой пол быстро высыхает, грибок и плесень на нем не успевает образоваться. Да и постоянно теплая поверхность очень комфортна для босых ног! Этими причинами и был обусловлен выбор электрического пола для парной, моечной и комнаты отдыха.

Для облегчения монтажа кабеля на поверхность пароизоляции уложена кладочная сетка 50х50 мм. Части сетки связаны проволокой.

Пол в каркасной бане: как сделать правильный пирог и систему обогрева

Монтаж кладочной сетки на пароизоляцию

Кабель прихватывался стяжками 100 мм. В стену установлен датчик теплого пола.

Пол в каркасной бане: как сделать правильный пирог и систему обогрева

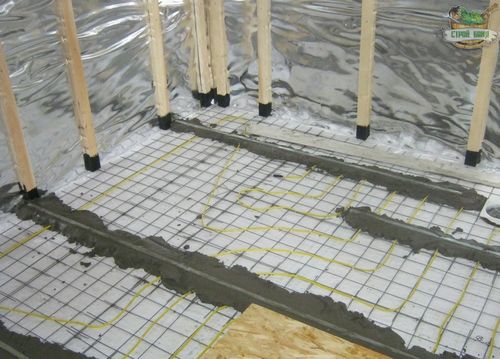

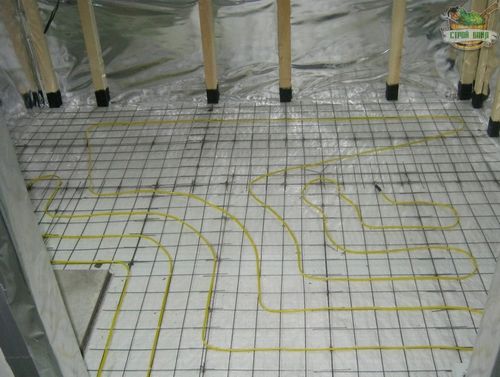

Укладка кабелей теплого пола на сетку

Пол в каркасной бане: как сделать правильный пирог и систему обогрева

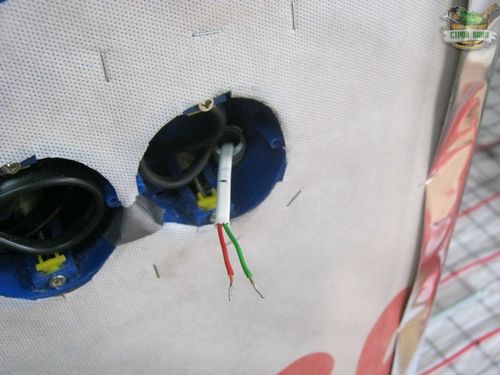

Монтаж датчика теплого пола на стене

Кладочная сетка перед заливкой раствором была приподнята на 1 см от пола. Для этого из остатков вспененного полиэтилена (остались после утепления сантехнических труб) были нарезаны кусочки и помещены под сетку. Можно использовать любой другой материал, который не мнется, не прогибается и держит форму.

Толщина стяжки пола — 30 мм. В парилке, комнате отдыха – без уклона, в мойке – с уклоном 5 мм/1 м в сторону трапа. Для формирования ровной поверхности использовались маяки — П-образный профиль 19х20мм. Вначале на поверхность пола, с помощью лазерного уровня, были выставлены глухари, поверх них – уложены маяки.

Пол в каркасной бане: как сделать правильный пирог и систему обогрева

Выставленные маяки для устройства стяжки

Стяжка заливалась цементно-песчаной смесью с пластификатором (клей ПВА) и фиброй (армирующей добавкой). Размешивалась в бетономешалке. Раствор получается серый, плотный, по прочности почти не уступает металлу.

На следующий день из свежей стяжки были удалены маяки, выкручены глухари. Получившиеся прорехи залиты раствором, затерты вровень с застывшей стяжкой. После – стяжка увлажнена водой и накрыта пленкой для предупреждения растрескивания. Пленка снимается после полного застывания стяжки. Я сделал это через 5 дней.

Пол в каркасной бане: как сделать правильный пирог и систему обогрева

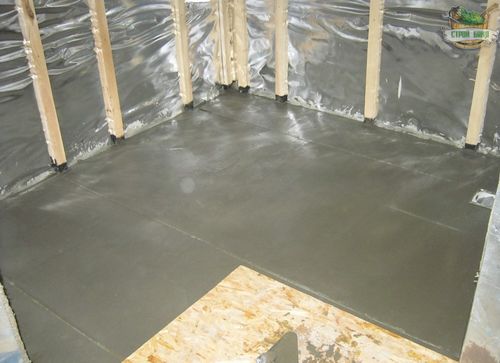

Устройство стяжки для последующей облицовки плиткой

Облицовка напольной плиткой

Застывшая стяжка покрывается грунтовкой по бетону (я использовал Knauf «Бетонконтакт»). Для облицовки пола была выбрана керамическая плитка с шероховатой поверхностью и малым уровнем водопоглощения (2%). Такой кафель рекомендуют для использования во влажных помещениях с высокой проходимостью и вероятностью повреждений.

Укладка плитки выполняется на влагоустойчивый клей, в данном случае был использован Ceresit CM 11. С помощью крестиков между плитками формировался шов 5 мм. Уровень облицовки контролировался строительным уровнем.

На последнем этапе облицовки выполнялась затирка швов. Обычную цветную затирку я решил не использовать, ввиду того, что на полу она бы быстро приобрела грязно-серый цвет. Поэтому швы были затерты тем же клеем для плитки. Неплохо использовать для этих же целей обычный цементный раствор. Получается аккуратно, смесь не выпадает из швов, долго сохраняет свой первоначальный внешний вид. И по прочности не уступает самым дорогостоящим затиркам.

Пол в каркасной бане: как сделать правильный пирог и систему обогрева

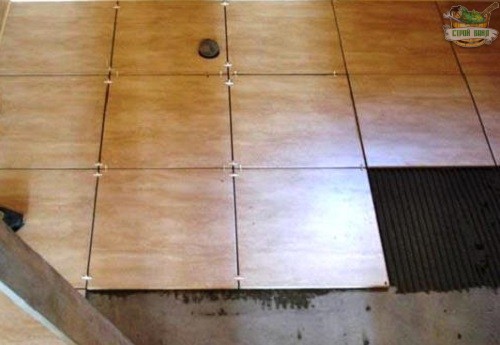

Укладка плитки на стяжку в каркасной бане

Вот такой пол у меня получился в каркасной бане. Главное — красивый, теплый, влага на нем не застаивается, никаких посторонних запахов не наблюдается.
