Разводка труб в ванной и туалете: правильные сантехнические схемы

Многие даже начинающие домашние мастера готовы выполнять сантехнические работы самостоятельно. И это вполне возможно, учитывая, что новые технологии и материалы значительно упрощают монтаж и обслуживание инженерных систем. Разводка труб в ванной или совмещенном санузле тоже может быть выполнена самостоятельно. Будем разбираться, как правильно это сделать.

Содержание:

Как правильно начать?

Не стоит брать пример с тех, кто предпочитает делать все «на глазок». Начать следует с проекта будущей разводки. Это может показаться лишним и даже слишком сложным, но, тем не менее, такой проект необходим. С его помощью можно точно определить оптимальное место для каждого сантехнического прибора, подобрать необходимые детали и элементы трубопроводов и определить их расход.

Начать выполнять проект рекомендуется со списка сантехнического оборудования, которое планируется разместить в санузле. Важно знать, что если в доме туалет и ванная комната разделены, нужно выполнять проект разводки для обоих помещений. Это объясняется тем, что их коммуникации связаны и не могут быть смонтированы обособлено.

Определившись со списком сантехники, следует пометить, какие трубы нужно подвести к каждому из устройств.

Разводка труб в ванной и туалете: правильные сантехнические схемы
Грамотный проект разводки труб в ванной комнате обязательно учитывает наличие сантехнических приборов, запорной арматуры, счетчиков и других элементов системы

Ориентироваться можно на такую схему:

  • Ванна любого типа или душевая кабинка. Подключается холодное, горячее водоснабжение, а так же канализация.
  • Умывальник-раковина. Подводится канализация, горячий и холодный водопровод.
  • Биде. Соединяется с трубопроводом горячего, холодного водоснабжения и с канализацией.
  • Унитаз. Подключается холодная вода и канализационная магистраль.
  • Стиральная машинка. Подводится канализация и холодное водоснабжение.

На следующем этапе нужно построить схему-основу будущего проекта. Для этого выполняются точные замеры помещения, по которым впоследствии строится схема. Ее желательно выполнять на миллиметровке в подходящем масштабе. Все размеры должны быть точно соблюдены. Это важное условие выполнения грамотного проекта. Точно также измеряются все сантехнические приборы. Их размеры нужны для того, чтобы максимально точно «вписать» оборудование в помещение.

Если пока еще нет твердого решения относительно места расположения сантехники, можно поступить следующим образом. На бумаге точно по произведенным замерам и в таком же, как у схемы помещения масштабе строится схематическое изображение каждого сантехнического прибора. Затем оно вырезается, и полученные фигуры можно как угодно располагать на схеме помещения, добиваясь оптимального расположения приборов.

Разводка труб в ванной и туалете: правильные сантехнические схемы

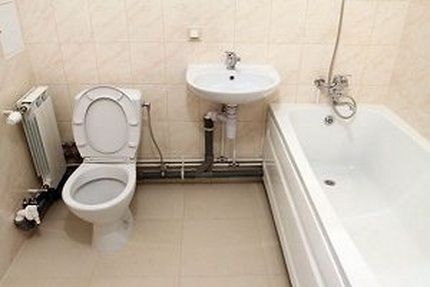

При выполнении проекта разводки важно соблюдать рекомендованную последовательность расположения сантехнических приборов. Так, унитаз должен находиться максимально близко к стояку

При этом нужно учесть следующие требования. Первым от канализационного стояка традиционно устанавливается унитаз. Оптимально, чтобы его выпуск посредством фитинга соединялся со стояком. Большое расстояние от стояка, а тем более наличие в трубопроводе поворотов будет провоцировать засоры и не позволит оборудованию нормально работать.

Сантехнические приборы желательно располагать таким образом, чтобы стоки от них проливались через унитаз. Это станет очень хорошей профилактикой засоров. Кроме унитаза максимально близко к канализационному стояку рекомендуется размещать ванну или душевую кабинку с низким сливом. Это необходимо для предотвращения возможных проблем с уклоном. Остальное сантехническое оборудование может быть размещено на любом удобном расстоянии.

Кроме того, желательно внимательно изучить техническую документацию на сантехническое оборудование на предмет его подключения. Если предполагается типовой вариант, который предусматривает одноуровневое расположение трубопровода и оси канализационного выпуска прибора, никаких проблем не возникнет. Если же предполагается нетиповое подключение, следует подготовиться ко всем его особенностям.

Чаще всего вариации в подключении могут быть у унитазов. В зависимости от модели их слив может быть наклонным или прямым, а так же направляться в сторону пола или стены. Нетипичным может быть подключение и у душевых поддонов и ванн. Развязки их слива могут быть выполнены самым разным образом. Все эти особенности необходимо учесть еще на этапе проектирования.

Разводка труб в ванной и туалете: правильные сантехнические схемы
Разводка труб может выполняться различными методами. Важно еще на этапе проектирования познакомиться с особенностями каждого и быть готовым максимально грамотно реализовать выбранный вариант

После того, как места установки сантехники фиксируются, начинается работа с размещением подходящих к ним трубопроводов. Масштаб схемы должен строго соблюдаться, только так удастся выполнить правильную разводку труб в ванной. Важный нюанс. Занимаясь «расстановкой» сантехники и мебели, не нужно забывать о том, что все двери в помещении должны свободно открываться и к каждым устройством должно быть удобно пользоваться.

Что нужно знать о разводке инженерных коммуникаций

Перед проектированием разводки следует познакомиться с тем, какие разновидности таких конструкций существуют. Их всего три. Причем одна, с проходными розетками, практически не используется. Поэтому ее мы рассматривать не будем.

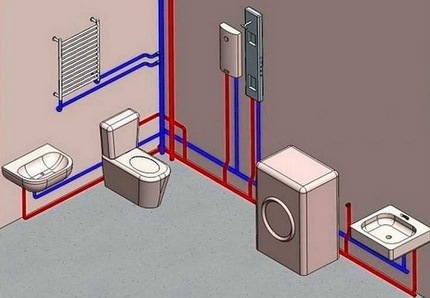

Разводка последовательного типа

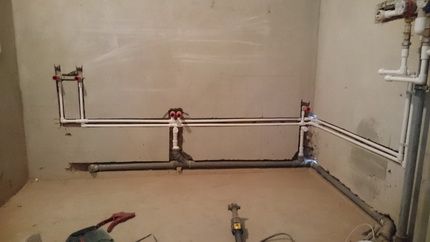

Для ее реализации от стояков холодного и горячего водоснабжения выполняются отводы, ведущие к первому потребителю. От него прокладываются трубы ко второму и далее. Каждая точка водоразбора оборудуется тройником, к одному из отводов которого подключается потребитель. В целом это очень простая схема. Использовать ее можно только там, где количество потребителей воды невелико.

Связано это с тем, что при одновременной активации сразу нескольких точек водоразбора напор в них будет слабеть, и может оказаться недостаточным для корректной работы оборудования. Это основной недостаток последовательной разводки. Впрочем, для квартир с одним санузлом и небольшим количеством используемой сантехники такой вариант может оказаться лучшим. К значимым недостаткам системы стоит отнести невозможность отключения одного из сантехнических приборов для замены или ремонта.

Разводка труб в ванной и туалете: правильные сантехнические схемы
Последовательная разводка предельно проста в реализации, но не очень удобна в эксплуатации. Впрочем, для маленьких санузлов это решение может оказаться вполне приемлемым

И это, пожалуй, все. Тогда как достоинств у последовательной разводки намного больше. Прежде всего, это простота в проектировании и монтаже. Здесь не будет сложных схем, все выполняется очень просто. Кроме того, такая разводка считается самым экономичным вариантом. Расход труб и других элементов будет значительно ниже, чем в других системах, затраты на монтаж тоже минимальны.

Разводка труб в ванной и туалете: правильные сантехнические схемы
С проектированием и последующим обустройством последовательной, иначе тройниковой разводки справится даже начинающий сантехник

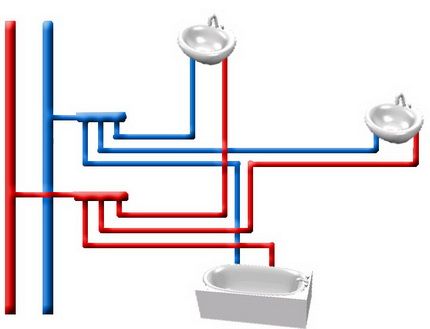

Коллекторный тип разводки

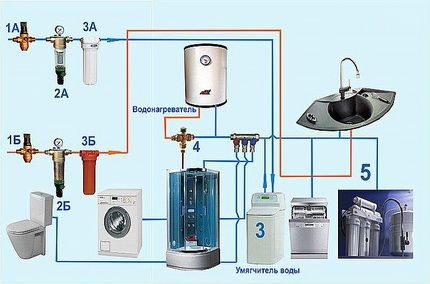

Схема коллекторного вида предполагает подключение каждого из потребителей к главной магистрали. Для этого используется специальный элемент, который называется коллектор. Это специальное устройство, распределяющее потоки воды. В более сложном варианте, а это лучше всего, каждый коллекторный отвод оснащается запорным краном. Разводку коллекторного типа можно считать наиболее удобным в использовании вариантом.

Причин тому несколько. Первая – отсутствие перепадов давления в системе. Все потребители получают одинаково хороший напор воды, даже если будут одновременно действовать все точки водоразбора. Если давление в системе по какой-то причине слишком мало, можно временно ограничить подачу воды на одного из потребителей, например, на унитаз, чтобы тем самым увеличить напор у других.

Разводка труб в ванной и туалете: правильные сантехнические схемы
Коллекторный тип разводки более удобен в эксплуатации, чем последовательный. В этом случае к каждому потребителю идет отдельная магистраль, что гарантирует отсутствие проблем с напором. Однако в проектировании и монтаже такая система оказывается более сложной

Кроме того, коллекторная разводка позволяет отключать сантехнические приборы от подачи воды, если они нуждаются в замене или ремонте. Система очень надежна. По сути, к каждому потребителю идет цельная труба, безо всяких соединений и других элементов. Течь может появиться только в районе коллектора или около самого прибора. Здесь ее очень легко можно будет обнаружить. По этой причине трубы с коллекторной разводкой можно без опаски монтировать скрытым методом.

Еще один плюс – удобство в использовании. Если возникла проблема с сантехническим прибором и появилась течь, к примеру, у смесителя, не нужно залезать под мойку. Достаточно перекрыть ведущий к неисправному устройству запорный вентиль на коллекторе и дождаться прихода специалистов. Сделать это сможет даже незнакомые с сантехническими тонкостями женщина или ребенок. При этом все остальное оборудование будет исправно работать.

Разводка труб в ванной и туалете: правильные сантехнические схемы

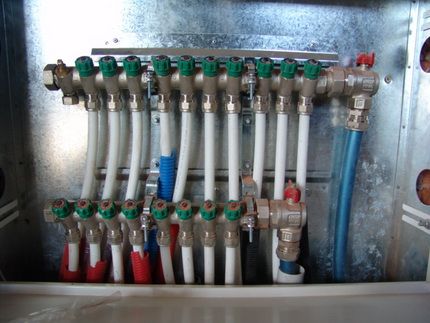

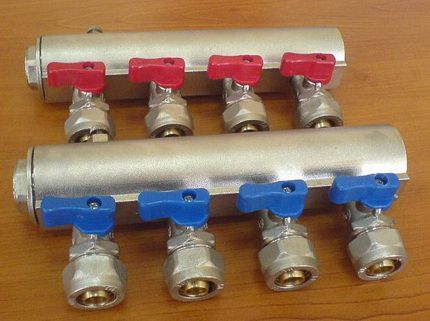

Профессионалы рекомендуют использовать для установки в водопроводные системы коллекторы с запорными кранами. С их помощью при необходимости можно легко прекратить подачу воды на нуждающуюся в ремонте ветку или сантехнический прибор

Однако коллекторная разводка имеет и некоторые недостатки. Прежде всего, она обойдется владельцу в большую, чем последовательная схема, сумму. Связано это с тем, что потребуется проложить ветку к каждому потребителю. На это уйдет намного больше материала. Кроме того, потребуется установка коллекторов и запорных кранов, если распределители ими не оборудованы. Да и сама схема будет намного сложнее, чем последовательная.

Метод открытой прокладки

Для монтажа разводки сантехнических труб можно выбрать один из двух вариантов: скрытый и открытый. Разберем последний поподробнее. Открытый монтаж предполагает, что трубы и другие элементы инженерных коммуникаций монтируются непосредственно на стену или над полом. Это предельно облегчает и удешевляет их установку. Но общий вид санузла от этого страдает.

К плюсам открытого монтажа можно отнести возможность непрерывного контроля над состоянием инженерных коммуникаций. Трубы всегда на виду и появление течи не останется незамеченным. Монтаж такого трубопровода предельно прост. Детали соединяются и закрепляются на месте. С работой может справиться даже начинающий сантехник, учитывая, безусловно, способ соединения элементов. Стоимость установки минимальна.

К недостаткам можно отнести возможность механического повреждения открытых труб. Но это, скорее, актуально для деталей из пластика. Стальные трубы повредить не так уж и просто. Кроме того, инженерные коммуникации доступны всеобщему обозрению, что, конечно, некрасиво. С этим недостатком можно бороться. При выполнении проекта разводки нужно постараться выбрать такое место для укладки труб, чтобы они были максимально малозаметны.

Разводка труб в ванной и туалете: правильные сантехнические схемы

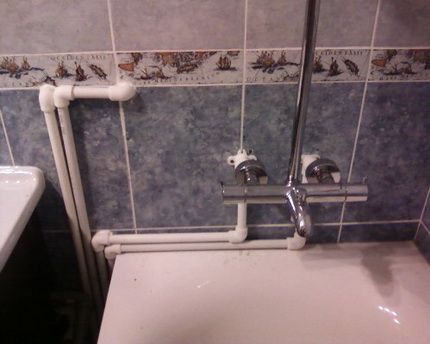

Метод открытой прокладки труб максимально прост в реализации. В результате получается функциональный, но малоэстетичный трубопровод. Поэтому его стараются делать максимально незаметным

Понятно, что таким способом полностью замаскировать их не удастся. Поэтому домашние умельцы используют всевозможные конструкции, чтобы скрыть неэстетичные трубы. Проще всего укрыть их в короб. Чаще всего его выполняют из пластиковых панелей или из гипсокартона. Последний обязательно должен быть влагостойким, учитывая, что использоваться он будет в ванной комнате.

Если позволяет место, вполне можно использовать фальш-стены, за которыми укладываются трубы. Хороший вариант – рольставни, они особенно хорошо смотрятся за унитазом. Выбирая вариант маскировки коммуникаций, нужно понимать, что эстетика не должна мешать функциональности, поэтому все маскирующие конструкции обязательно должны быть оборудованы люками, через которые будет осуществляться осмотр и необходимый ремонт труб.

Кроме того, некоторые трубы маскировать не рекомендуется. Это, к примеру, детали из стали. Они подвержены коррозии, которая особенно быстро развивается в условиях повышенной влажности. Поэтому их лучше всего использовать только в открытом виде. Максимум – закрыть легко снимаемым коробом и регулярно проводить осмотры на предмет появления внешней коррозии, с которой сразу же нужно начинать бороться.

Скрытая укладка инженерных коммуникаций

Разводка труб в ванной скрытого типа предполагает монтаж деталей внутри специально предусмотренных или вновь выполненных пустот в строительных конструкциях. Это могут быть небольшие ниши или выдолбленные в стенах штробы, чьи размеры немного превосходят диаметр укладываемых труб. К скрытой прокладке относится и укладка трубопровода в стяжку, когда поверх деталей монтируется слой бетонного раствора.

Разводка труб в ванной и туалете: правильные сантехнические схемы

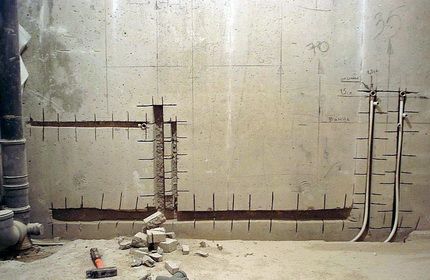

Выпиливание или вырезание штроб под трубы — очень трудоемкие операции. Прежде чем их выполнять, следует нанести на стену линии, где должны проходить штробы, и рассчитать точные размеры полостей под трубы

Несомненным достоинством этого варианта считается эстетичность. Инженерные подводки и коммуникации совершенно не видны. Выходы трубопроводов в виде канализационных раструбов или водопроводных розеток размещаются на стенах или в полу. Случайное повреждение труб невозможно. К значимым минусам метода стоит отнести его трудоемкость, затратность и отсутствие возможности контролировать состояние трубопровода.

Рассмотрим подробнее скрытый монтаж. Прежде всего, он возможен далеко не всегда. Вырезание или выдалбливание штроб в стенах допускается в частных домах, возведенных из полнотелых блоков или кирпича, а так же в квартирах свободной планировки. В последних выполняются стены увеличенной толщины. Во всех остальных случаях возможны противоречия со строительными нормами.

Несущие конструкции испытывают значительную нагрузку. Штробы их существенно ослабляют. Для стен увеличенной толщины это допустимо. Для стандартных, которые чаще всего используются в типовых постройках, нет. Выполнение штроб в плитах перекрытий строжайше запрещено для всех типов зданий. В качестве альтернативы штробам можно проложить трубопровод за обшивкой стены, в стяжке или в надпотолочном пространстве, если это необходимо.

Разводка труб в ванной и туалете: правильные сантехнические схемы

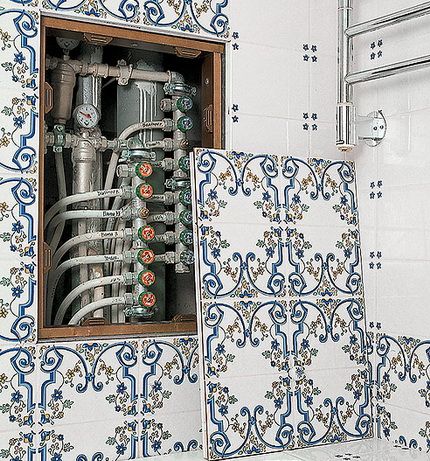

Выполняя скрытый монтаж труб следует обязательно предусмотреть возможность свободного доступа к коллектору и счетчикам, а так же по возможности обустроить ревизионные лючки

Сложности могут возникнуть с канализационным трубопроводом, если его нужно замаскировать под полом. Так бывает когда, нужно, например, подвести коммуникации к ванне-острову, стоящей в середине комнаты или на значительном удалении от стены. Канализационные трубы имеют большой диаметр, поэтому уложить их в стяжку нельзя.

В этом случае она получится слишком высокой и тяжелой, что станет чересчур большой нагрузкой на перекрытия, которые могут ее просто не выдержать. Лучшее решение – сооружение небольшого подиума, под которым будет достаточно места для инженерных коммуникаций. Конструкция может быть каркасной или блочной.

Вне зависимости от места скрытой укладки трубопровода и от его назначения, способ монтажа деталей не меняется. Все элементы магистрали укладываются в особую обсадную трубу, последнюю помещают в подготовленную технологическую полость. После того, как трубопровод будет уложен, полости заделываются, выравнивается плоскость основания. Если нужно, укладывается финишное покрытие.

Основной недостаток скрытого монтажа – отсутствие возможности контролировать состояние трубопровода. По этой причине все его элементы должны быть максимально устойчивы к коррозии и надежно соединены. Грамотный монтаж очень важен. Оптимальным вариантом для скрытой укладки считаются пластиковые, медные и металлопластиковые трубы.

Разводка труб в ванной и туалете: правильные сантехнические схемы

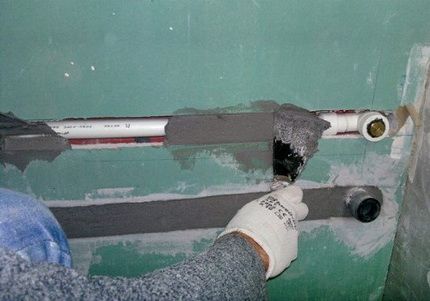

После кладки системы в подготовленные полости, штробы аккуратно заделываются раствором. Плоскость максимально выравнивается и готовится под последующую финишную отделку

Еще один важный момент, который нужно обязательно учитывать при скрытом монтаже труб, заключается в предотвращении возможного образования конденсата. Если это случится, внутри конструкции появится влажность, что рано или поздно спровоцирует ее разрушение. Поэтому трубу с горячей водой рекомендуется располагать над холодной. Кроме того, обе детали следует обернуть в теплоизоляционный материал, например, в мерилон или ему подобный.

Особенности ввода коммуникаций в квартиру

Определившись с типом разводки труб в туалете и в ванной, заканчиваем составление проекта. Чтобы система работала безупречно, важно чтобы ввод коммуникаций в квартиру был выполнен грамотно. Разберем, как сделать это правильно. Прежде всего, на вводе должен стоять запорный кран, который даст возможность при необходимости перекрывать подачу воды. Если же запорная арматура уже стоит, необходимо проверить ее качество.

В новостройках обычно ставят узлы хорошего качества, в старых домах могут стоять устаревшие устройства. Желательно поставить на ввод кран шарового типа хорошего качества. Важный момент. Если потребуется закрыть/открыть устройство, делать это нужно плавно. Резкий поворот рукоятки может спровоцировать гидроудар, который способен вывести сантехническое оборудование из строя.

Разводка труб в ванной и туалете: правильные сантехнические схемы

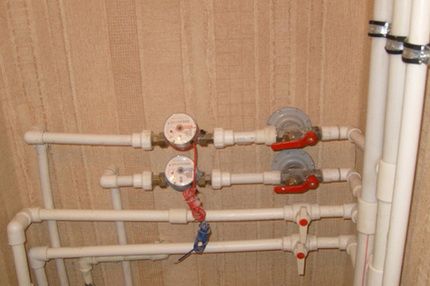

Обязательными элементами на вводе водопровода в квартиру считаются запорные шаровые краны, фильтры грубой очистки и счетчики. Оборудование для регулирования напора, тонкие фильтры и другие устройства монтируются по желанию

Сразу после шарового крана рекомендуется поставить специальную систему защиты от протечек, оснащенную запорным управляемым клапаном. После нее монтируют самопромывной магистральный фильтр. Он удалит из воды грубые примеси, что существенно продлевает срок службы приборов. За ним следует поставить приборы-водомеры, если они нужны.

Следом можно монтировать регулятор водного потока. Это не обязательный элемент. Он необходим только там, где есть проблемы с напором воды. Далее выполняется последовательная или коллекторная разводка открытого или скрытого типа монтажа.

Полезные видеоматериалы по теме статьи

Тонкости обустройства разводки труб в ванной:

Как правильно выполнить скрытую разводку:

Как правильно обустроить выводы водопровода и канализации:

Самостоятельно выполнить разводку труб в ванной комнате или в совмещенном санузле вполне по силам домашнему мастеру. Неопытному сантехнику нужно строго соблюдать требования инструкций, грамотно и качественно исполнять все работы, правильно выбрать трубы и другие элементы. Это не так уж и сложно. Если появились сомнения в собственных силах, стоит пригласить опытного наставника или обратиться за помощью к профессионалам.
