Схемы звукоизоляции полов, потолков, перегородок и крыш

Звукоизоляция дома или квартиры весьма важна для обеспечения нужного уровня комфорта. Звукоизолирующие материалы размещаются по определенным схемам, применение которых дает максимальный эффект при минимуме затрат.

Как создается звукоизолирующая конструкция

Содержание:

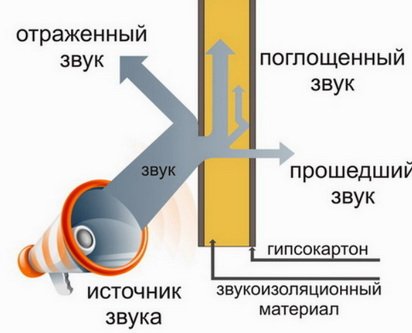

Звукоизоляция от воздушного и ударного шума достигается двумя способами - отражением звука от ограждения и поглощением звука в материале. Обычно конструкции с высоким уровнем шумоизоляции представляют собой многослойные системы.

  • Первый слой со стороны источника звука - твердый, вибрирующий, отражающий ударный и воздушный шум обратно. Под ним желательно сделать воздушную прослойку, чтобы минимизировать передачу вибраций, и переводить ударный шум в воздушный.
    Схемы звукоизоляции полов, потолков, перегородок и крыш
  • Второй слой - шумопоглотитель. Размещается материал, который способен поглощать внутри себя звуковые волны. Обычно он имеет пористую или волокнистую структуру. Причем чем тяжелее частицы или волокна, тем больше энергии требуется, чтобы заставить их колебаться, тем больше звука они поглощают и переводят в тепловую энергию. Хорошо поглощают звук песок, минеральная вата, гранит.
  • Третий слой - массивный и твердый, отражающий звук обратно в поглотитель и не резонирующий на уровне звуковых колебаний.

Если вы покроете твердый пол ковром, то создадите двухслойную систему - поглотитель расположенный на отражателе. После этого в комнате становится тише (поглощается звук), а в помещение, которое расположено ниже, проникает звука в несколько раз меньше.

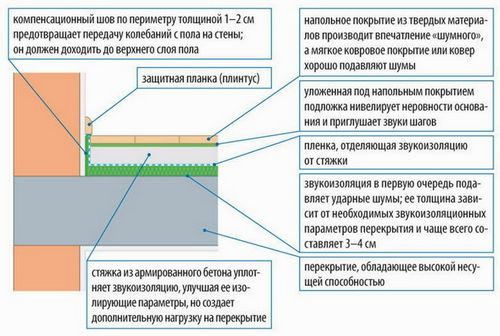

Схема звукоизоляции полов и перекрытий

Здесь приведена типичная схема плавающего пола. На звукопоглощающей подложке толщиной 4 см, расположенной по массивному перекрытию, находится цементно-песчаная стяжка.

Воздушная прослойка отсутствует, поэтому важно, чтобы стяжка не резонировала от шума на определенных частотах. Стяжка сжимает шумопоглотитель, поэтому роль играют как вес стяжки, так и модуль упругости поглотителя.

Но, как правило, минераловатные плиты высокой плотности (более 70 кг/ м куб) в данной конструкции хорошо справляются с ролью поглотителя.

Схемы звукоизоляции полов, потолков, перегородок и крыш

Приведенная схема наиболее эффективная против ударного шума сверху (звуки шагов...).

На схеме - пятислойная конструкция, так как сверху над стяжкой также расположен дополнительны звукопоглощающий слой - подложка под твердым напольным покрытием.

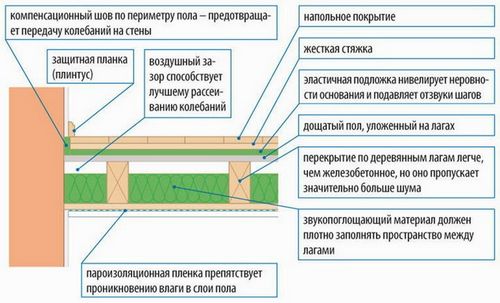

Следующая схема шумоизоляции полов на деревянных лагах по непрочному деревянному перекрытию. Здесь уровень снижения шума намного меньше, так как имеются мостики проведения звука.

Схемы звукоизоляции полов, потолков, перегородок и крыш

Звукопоглощающий материал, уложенный между лагами, служит для подавления воздушного шума.

В конструкции полов применены легкие материалы - дерево. Но может быть также настелена сухая сборная облегченная стяжка с более толстой звукопоглощающей прокладкой. Как сделать сухую сборную стяжку

Конструкция перекрытия, возможный вес стяжки, в каждом конкретном случае определяется расчетом.

Какие материалы применяются

Внутри жилого помещения необходимо применять только экологичные материалы. Так минeральная вата имеет вредности в виде выделяющихся паров формальдегида и разносимых воздухом микроволокон, и не может применяться внутри помещения в открытых конструкциях. Обычное ее применение - под тяжелой цементно песчаной стяжкой.

Для систем шумоизоляции применяется акустическая минеральная вата. Она отличается повышенной плотностью от 50 кг/м куб. и особым расположением волокон, благодаря чему она лучше гасит звук, при этом теплоизоляционные свойства не теряются. Спрашивайте акустическую вату в точках продажи.

Также следует применять специальные современные звукопоглощающие материалы, рекомендованные к использованию внутри жилых помещений. В том числе спрашивайте в продаже современные полимерные вязкоэластичные мембраны для звукопоглощения. Такие мембраны имеют толщину 2 - 6 мм при удельной массе 3,5 - 10 кг на метр квадратный.

Эффективно применение таких мембран при защемлении между листами гипсокартона, при наклейке на лист гипсокартона изнутри конструкции.

Схемы звукоизоляции полов, потолков, перегородок и крыш

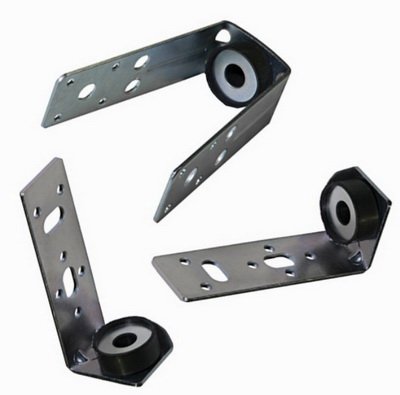

Упругие звукоизолирующие крепления служат для акустической развязки стыкуемых элементов. Их существует множество различных видов и типоразмеров. Поэтому подбираются для каждого конкретного узла крепления.

В перегородках, подвесных потолках применяются подвесы с упругим элементом.

В стыковках конструкций крыши и мансарды также обязательно применяются виброгасящие крепления, чтобы не пустить шум в жилые помещения.

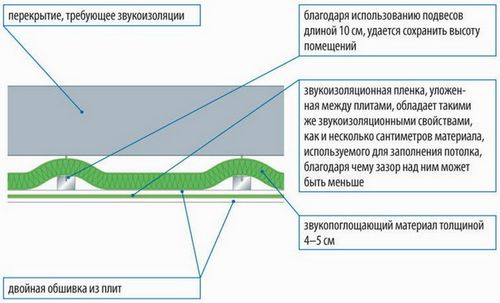

Схема звукоизоляции потолка - защита от шума с нижнего этажа

Данная схема звукоизоляции "Подвесной потолок" предназначена в первую очередь для защиты от воздушного шума с нижнего этажа. Например, когда спальня размещена над гостиной, или под квартирой находится магазин.

Но схема может быть также применена и от шума сверху, по легким перекрытиям или когда нет возможности сверху обустраивать плавающий пол.

Схемы звукоизоляции полов, потолков, перегородок и крыш

Например, такая звукоизоляция может быть применена в квартирах многоэтажных домов от шума сверху.

Схемы звукоизоляции полов, потолков, перегородок и крыш

В подвесном потолке применяется слой акустического поглотителя толщиной 4 - 6 см, Его важно уложить сплошным покрытием без зазоров, особенно вокруг подвесов.

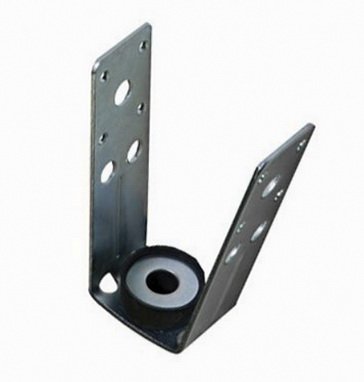

Здесь обязательно применение специальных акустических подвесов с упругим проивовибрационным элементом. Конструкция их может быть различной, например такой.

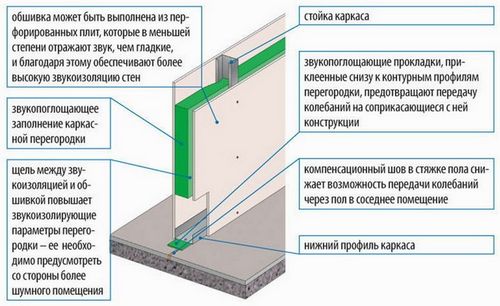

Звукоизоляция легкой перегородки между комнатами

Легкая экономичная перегородка между комнатами может быть собрана на одном металлическом каркасе, но с приемлемым уровнем звукоизоляции, который превосходит нормативные требования.

Важны два элемента:

  • воздушная прослойка (со стороны источника шума);
  • тяжелый звукопоглощающий материал (акустическая экологичная минеральная вата) с другой стороны.
Схемы звукоизоляции полов, потолков, перегородок и крыш
Схемы звукоизоляции полов, потолков, перегородок и крыш

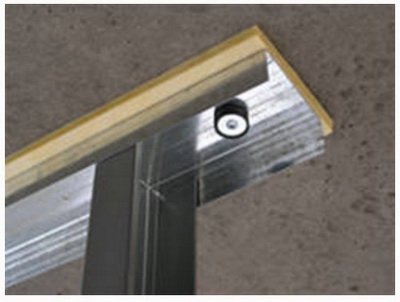

Направляющие каркаса по полу, потолку, стенам, обязательно крепятся через слой упругого вибропоглотителя. С помощью виброгасящих креплений.

Конструкция может быть усовершенствована, если убрать мостики звука через металл и применить два каркаса внутри – например, вариант шумоизоляционной перегородки с повышенным уровнем звукоизоляции

Применение обшивки двойным листом гипсокартона с защемлением между ними звукопоглотительной мембраны (со стороны источника звука) также повысит уровень звукоизоляции.

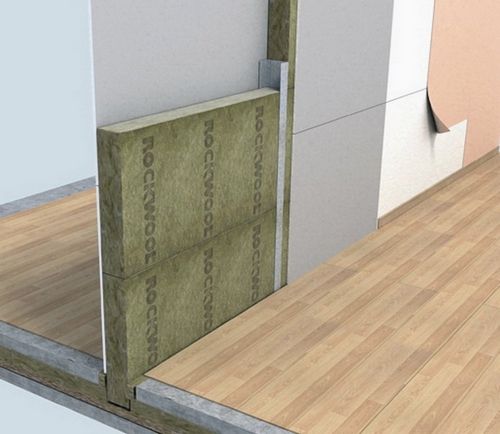

Для существующей стены уровень звукоизоляции может быть увеличен аналогично - с помощью обкладки звукопоглотителем и обшивкой гипсокартоном на пристенном каркасе. Но каркас желательно подвесить на виброгасящих специальных держателях. Также производители делают различные виды сендвич-конструкции для шумоизоляции стен различной толщины. Они позволяют увеличить индекс звукоизоляции конструкции на 5 - 15 дБ.

Схемы звукоизоляции полов, потолков, перегородок и крыш

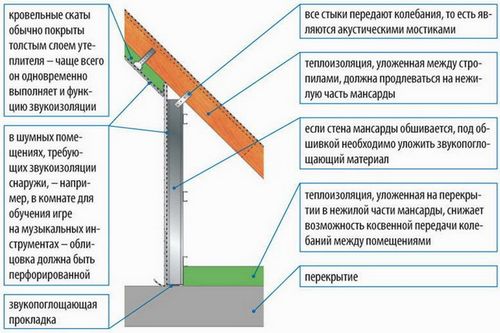

Шумоизоляция крыши для мансарды

Звукоизоляция крыши приобретает особое значение, если мансарда жилая. Крыша сама по себе шумящая конструкция, сделанная из дерева, которое весьма хорошо проводит звук. На крышу постоянно воздействуют воздушные завихрения с разных сторон, вызывающие различные звуки, а также шум дождя, стекающей воды.

Крыша, и фронтоны для мансарды всегда утеплены минеральной ватой с толщиной слоя 15 - 20 см, а значит, хорошо изолированы от воздушного шума. Но этого мало.

Схемы звукоизоляции полов, потолков, перегородок и крыш

Нужно сделать так, чтобы вибрации, ударный шум от стропильной системы не передавался бы на отшивку внутреннего помещения мансарды (ограждающие конструкции самой мансарды должны быть акустически изолированы от элементов крыши).

Что бы этого добиться необходимо соединения ограждений мансарды стыковать со стропильной системой крыши с помощью упругих звукоизолирующих креплений.

Также важно для звукоизоляции жилых помещений размещать утеплитель в кровле и по перекрытию и за пределами мансарды.

Дополнительная информация по строительству утепленной крыши для мансарды
