Ситуационный план земельного участка

С непростой и довольно затратной процедурой оформления купленного земельного участка приходится сталкиваться практически всем новоявленным владельцам территории под будущий дом или дачу. Государство жестко контролирует использование земли, поэтому любые операции с участком – застройка, переоборудование, реконструкция или восстановление уже имеющихся строений, а равно как продажа или сдача в аренду, потребуют составления нескольких видов карт и схем. Первым в длинном списке документов стоит ситуационный план расположения земельного участка, или упрощенная схема, позволяющая разобраться, где именно находится описываемая территория.

Содержание:

Ситуационный план земельного участка

Что такое ситуационный план и зачем он нужен

Если выражаться юридическим языком, то ситуационный план земельного участка представляет собой фрагмент топографического плана местности, в котором располагается территория заявителя. Чтобы быть точным, с помощью ситуационного плана земельного участка обозначаются в масштабе на схеме, точно привязанной к реальной топографической ситуации, следующие данные:

  • Все объекты недвижимости и капитальные сооружения, примыкающие к границе земельного надела;
  • Коммуникации, в первую очередь газовые и электрические сети;
  • Подъездные транспортные проезды, дороги и даже пешеходные зоны, расположенные в непосредственной близости к земельному участку;
  • Лесные насаждения, зеленые зоны, а также объекты, находящиеся под контролем городских санитарных служб и МЧС.

По сути, ситуационный план участка больше нужен для обозначения контента вокруг границ территории, чем непосредственно внутри надела. Внутренняя территория обозначается коммуникациями, фундаментами и недостроенными объектами. Схема должна отражать все, что существует на земле на момент составления документа.

Важно! Ситуационный план-схема обязательно должен быть составлен по правилам топографии, но без детализации особенностей рельефа местности.

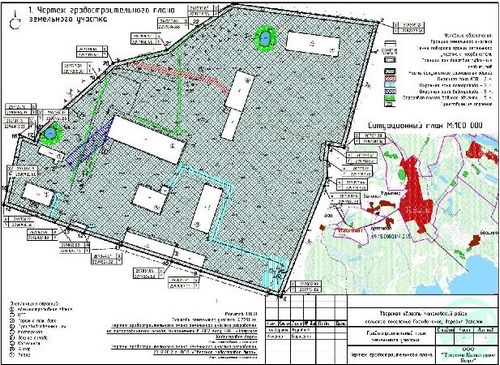

Ситуационный план отличается от ГПЗУ или градостроительного плана земельного участка. Последний нужен, в первую очередь, для анализа и планирования внутренней застройки, определения зон и возможного расположения объектов с привязкой к общему генеральному плану города или района. Градостроительный план-схема составляется для обобщения сведений, необходимых для строительства, поэтому такой документ всегда выполняется, прежде всего, на основе данных геодезии и геологии.

Ситуационный план земельного участка

Специалисты называют четыре основных случая, когда составление документа считается обязательным:

  1. Купля-продажа участка, сдача в долгосрочную аренду;
  2. Обустройство газовых или электрических сетей на участке;
  3. Получение и составление проектной документации для строительства;
  4. Переоборудование и перепланирование капитальных построек.

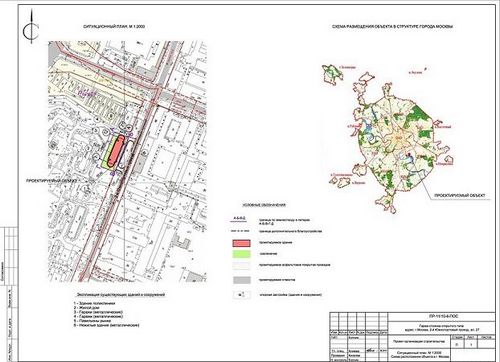

Ситуационный план является основанием для составления градостроительного плана и любых проектно-изыскательских работ на участке. Лучше понять суть документа поможет пример схемы, приведенной ниже.

Ситуационный план земельного участка

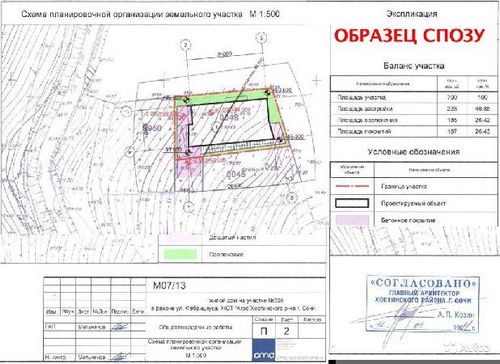

В документе указываются условные обозначения различных объектов и территорий, приводятся максимально точные границы без нанесения линейных размеров, но с соблюдением пропорций и указанием масштаба местности. На схеме обязательно указывается роза ветров, направление освещенности объектов и направление сторон света.

Как получить ситуационный план

Прибегать к составлению ситуационного плана или искать контору, где можно получить ситуационный план земельного участка, чаще всего приходится перед продажей земельного участка или получением согласования энергетических служб на обустройство электросетей. Если для работы с архитектурными бюро и отделами муниципалитета еще можно взаимодействовать на уровне общего и районного законодательства, то с энергетиками и газовиками чаще всего приходится соглашаться на их условиях и требованиях к оформлению документа. Ведомственные подзаконные акты в части газо и электроснабжения редко оспаривают даже суды, так что с сервальными службами бороться намного сложнее.

Где взять план

Вариантов составления ситуационного плана на участке относительно немного:

  • Заказать документ в органе землеустройства и градостроительства местной администрации. Для этого потребуется написать заявление по установленному образцу и приложить копии документов, подтверждающих право собственности или владения земельным участком. Срок рассмотрения заявки составляет от 10 до 30 дней, еще столько же займет ее выполнение;
  • Обратиться в частную организацию, изготавливающую ситуационные планы на платной основе. Изготовление плана земельного участка займет несколько дней, но стоит такая услуга от 5 тыс. рублей;
  • Построить план-схему собственными силами, используя доступные ресурсы, как платного, так и открытого характера. Наиболее дешевый и простой вариант, особенно, если есть навык работы с соответствующим программным обеспечением.
Важно! Для того чтобы ситуационный план имел юридическую силу и признавался газовыми службами и отделами планирования электросетей, необходимо, чтобы документ был составлен и заверен уполномоченным лицом, например, специалистом архитектуры и землеустройства.
Ситуационный план земельного участка

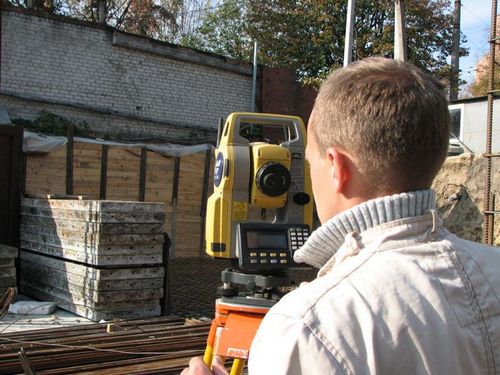

Кроме того, ситуационный план земельного участка для газификации должен быть привязан на местности геодезистом, с нанесенной разметкой и уровнями рельефа. Это не прихоть газовиков, данные необходимы для составления проекта завода коммуникаций на земельный участок. Чаще всего у управления газового снабжения и у электросетевых компаний есть свои «карманные» фирмы, предоставляющие услуги по составлению плана и привязке планировки территории участка.

Еще коварнее дела обстоят у электроэнергетиков, на готовый план необходимо нанести схему электрооборудования и уложенного кабельного хозяйства, с указанием маркировки, мощности, сечения, моделей счетчиков:

  • во-первых, необходимо знать, где можно взять достоверную информацию по оборудованию
  • во-вторых, сделать такую прорисовку без помощи специалиста достаточно сложно.
Ситуационный план земельного участка

Предоставление ситуационного плана по запросу и на платной основе

Наиболее простой способ подразумевает обращение в органы исполнительной власти. Достаточно написать заявление по установленной форме на имя руководителя управления градостроительства и архитектуры города и приложить необходимые документы:

  • Паспорт владельца земельного участка, с оформленным на его имя свидетельством на право собственности земли;
  • Документ, подтверждающий право владения капитальными строениями участка, или выписку из реестра об отсутствии капстроений на указанной территории.

Процедура простая, но это не значит, что быстрая. Услуга составления документа бесплатная, поэтому ждать придется не менее двух месяцев. Кроме того, не каждое архитектурное подразделение предоставляет подобные услуги. В райцентрах обычно очереди, а в крупных и средних городах, чаще всего, подобные услуги оказывают коммерческие структуры на платной основе.

У коммерсантов пакет документов аналогичен, но можно также заказать привязку на местности, что обойдется еще в дополнительные 500-1000 руб. по прейскуранту. Не забудьте составить договор на оказание услуги и уточнить реквизиты исполнителя. Зачастую даже в коммерческих фирмах ошибок в кадастровых и ситуационных планах делают не меньше, чем в государственных конторах. Пока ситуационный план не подписан согласующими визами газовиков или энергетиков, необходимо сверить информацию на схеме со своими данными. После того как документ пошел в работу, исправить положение будет очень сложно.

Ситуационный план земельного участка

Составляем ситуационный план своими силами

Проще всего информацию и графическую схему, необходимую для составления ситуационного плана, вытащить из базы Росреестра. Для этого необходимо зайти на официальный сайт, зарегистрироваться, заполнить электронный бланк заявления, внеся информацию о кадастровом номере участка, и выбрать вид услуги. В результате через два-три дня на указанный вами почтовый ящик пришлют информацию. К сожалению, данные на схеме будут достаточно низкого разрешения, поэтому присланный вариант чаще всего используют, как основу для обработки изображения и построения ситуационного плана с помощью специализированных программ.

Заключение

Для увеличения разрешения и детализации изображения участка можно использовать программу SAS.Planet для преобразования карт Яндекса или Гугла в схему участка хорошего качества. Но из-за кривизны поверхности такие карты будут искажены, причем погрешность на ста метрах местности может достигать 10-60 см. Поэтому ситуационный план нужно будет корректировать проверкой на земле, или воспользоваться пакетом GlobalMapper.
