Как сделать козырек над крыльцом своими руками - требования, устройство и технология изготовления

Крыльцо представляет собой частично открытую конструкцию, которая без обеспечения достаточной защиты, быстро теряет свои эксплуатационные характеристики и подвержено образованию повреждений.

Для защиты входной двери и площадки крыльца служат навесы, которые монтируются над входной группой.

Содержание:

• Предъявляемые требования и нормативы
• Устройство и составные части
• Как сделать козырек над крыльцом
• Технология изготовления односкатного козырька
• Технология изготовления двухскатного козырька
• Технология изготовления арочного козырька
• Советы и рекомендации по обустройству

Козырей над крыльцом может быть изготовлен своими руками, без привлечения сторонних специалистов, что значительно снижает затраты на обустройство и внешнюю отделку дома.

Предъявляемые требования и нормативы

Козырек над крыльцом своими руками

Козырек, как и любая навесная конструкция, должен выполнять следующие функции:

1. Защитная – обеспечение достаточного уровня защиты входной двери и площадки крыльца от попадания осадков в виде дождя и снега;
2. Декоративная – рекомендуется использовать подходящий дизайн козырька над крыльцом, гармонирующий с общим экстерьером жилого строения и окружающих его пристроек;
3. Обеспечение комфорта – защитный навес не должен каким-либо образом мешать или препятствовать свободному входу и выходу из жилого строения.

При проектировании или составление макета будущей конструкции важно учитывать, что ширина козырька должна быть на 50-70 см. больше ширины входной двери. То есть, с каждой стороны козырек должен закрывать пространство минимум на 25-30 см.

В ином случае, даже при слегка косом дожде, вся влага будет попадать под навес, что доставить лишний дискомфорт и снизит срок эксплуатации покрытий.

Для равномерного и естественного схода снега с внешней поверхности, рекомендуется использовать угол уклона не менее 20 градусов.

Для тонких и покрытий склонных к образованию вмятин, желательно предусмотреть несущую обрешетку по всей площадки каркаса. Это позволит избежать провисания под воздействием снежных образований.

Устройство и составные части

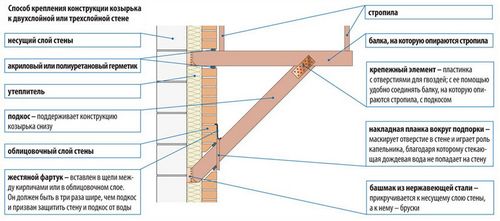

Общее устройство навесного каркаса из дерева

Устройство козырька над крыльцом подразумевает использование общих конструктивных элементов, свойственных для различных типовых конструкций.

Например, устройство деревянного каркаса будет состоять из следующих элементов:

• Пристенный элемент или примыкание – обеспечивает надежное примыкание и крепление конструкции к несущей стене;
• Стропила и обрешетка – обеспечивают надежное крепление внешнего покрытия, помогают избежать провисания и образования вмятин;
• Опора, мауэрлат, кронштейны – равномерно распределяют общий вес конструкции;
• Стеновая опора – дополнительная опорная планки для распределения веса и крепления;
• Внешнее покрытие – обеспечивает сток и удаление осадков, защищает крыльцо от попадания влаги и снега.

Устройство кованного или каркаса из металла практически не отличается, за исключение, что некоторые элементы уже включены в конструкцию. То есть крепление некоторых элементов происходит на этапе изготовления козырька над крыльцом и осуществляется по средствам сварки.

Как сделать козырек над крыльцом

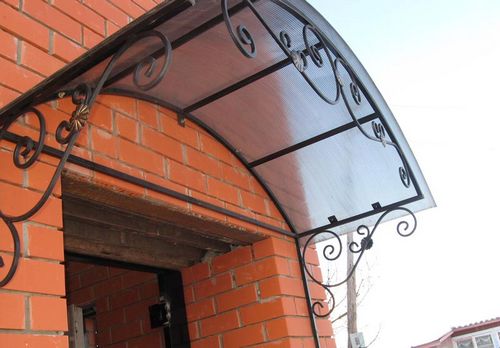

Навесная конструкция с покрытием из поликарбоната

Для того, что изготовить козырек над крыльцом своими руками, не прибегая к помощи специалистов, следует ознакомиться с общей технологией его обустройства:

• Создание схемы и предварительного эскиза;
• Выбор материалов и покрытий;
• Проработка эскиза по заданным размерам с учетом выбранных материалов;
• Подготовка крыльца и несущей стены, закупка материалов;
• Изготовление козырька;
• Установка и финишная отделка конструкции.

Если говорить “простым языком”, следует выбрать форму и желаемый дизайн, подобрать материалы, изготовить и установить конструкцию.

Для изготовления своими руками рекомендуется подбирать более простые формы и конфигурации, без сложных конструктивных элементов и изысков. Это значительно упростить общий процесс изготовления и установки козырька.

В основном, для жилых строений принято использовать следующие формы навесов:

• Односкатный;
• Двускатный;
• Трехскатный;
• Купол;
• Арочный;
• Маркиза;
• Вогнутый.

Дополнительная информация: Виды козырьков над крыльцом.

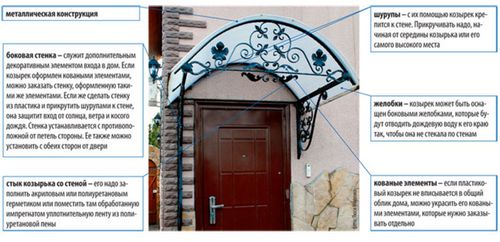

Навес арочного типа с металлическим каркасом

В качестве материала для каркаса рекомендуется использовать следующее:

• Металлопрофиль;
• Металлические полые трубки;
• Кованые элементы;
• Деревянный брус.

Для обустройства внешнего покрытия козырька подойдут такие материалы, как:

• Поликарбонат;
• Профлист;
• Оцинкованное железо с полимерным покрытием;
• Рулонные материалы и дерево.

Технология изготовления односкатного козырька

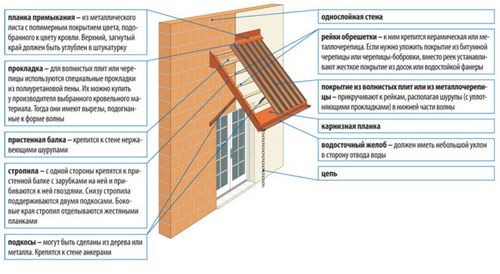

Общая схема устройства односкатной подвесной конструкции

Односкатная конфигурация является наиболее доступной, как по трудозатратам, так и по стоимости, конструкцией. Каркас такого козырька может быть изготовлен из металлического профиля, трубок или уголков.

В качестве внешнего покрытия лучше всего использовать поликарбонат, металлочерепицу или профлист.

Технология изготовления и монтажа односкатного козырька над крыльцом будет выглядеть следующим образом:

1. Первым делом, следует снять необходимые размеры – измерение ширины крыльца или входной двери, измерение расстояния от входной двери до первой ступени, замер необходимой высоты. Важно, что ширина козырька должна быть больше ширины крыльца на 60 см.
2. Выполняется чертеж в необходимом масштабе, по заранее снятым размерам.
3. Из подготовленных материалов производится изготовление стропил, подкосов и пристенной балки. В случае использования дерева – конструкция собирается при помощи крепления саморезами и болтами. Для стального каркаса целесообразней использовать сварку.
4. Подготовка несущей стены перед монтажом каркаса – следует устранить все повреждения или неровности, которые могут помешать выполнить крепеж конструкции.
5. Установка изготовленного каркаса на несущую стену с использованием шурупов и анкерных болтов.
6. После монтажа, следует выполнить обустройство несущей обрешетки под внешнее покрытие. Для этого на стропила укладывают и закрепляют обрезные бруски необходимого размера. Для металлического каркаса используют трубки или уголки.
7. Монтаж внешнего покрытия согласно рекомендациям производителя.
8. Установка защитной планки у верхней части козырька.
9. Для каркаса из дерева производят дополнительную обработку пропитывающими материалами.
10. Монтаж водостоков в виде желоба и труб.

Изготовление односкатного навеса над крыльцом из поликарбоната мы уже рассматривали в отдельной статье. Для получения дополнительной информации вы можете изучить данный материал.

Технология изготовления двухскатного козырька

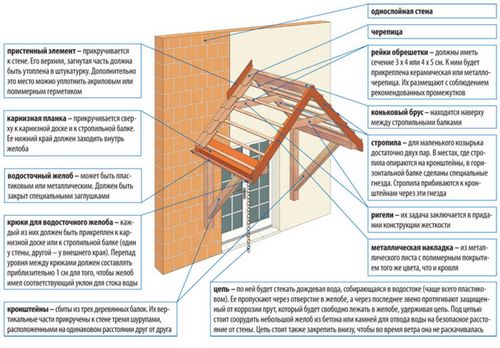

Общая схема устройства двухскатной подвесной конструкции

Двускатная форма отличается значительно более надежным уровнем защиты от осадков, более сложно и жесткой конструкцией.

Изготовление двускатного козырька можно выполнить, используя следующую технологию:

1. Снятие необходимых размеров и выполнение схематичного эскиза в нужном масштабе.
2. Расчет необходимых размеров для треугольных кронштейнов, обрешетки и стропил.
3. Изготовление кронштейнов согласно нужным параметрам. После изготовления, балки крепятся под углом 90 градусов друг к другу и соединяются подкосом.
4. Монтаж готовых кронштейнов на поверхность несущей стены. Крепление производится при помощи нержавеющих шурупов или анкерных болтов. Окончательный крепеж рекомендуется совершать только после проверки всех составных частей по уровню.
5. Изготовление стропил из деревянного бруса или металлического уголка. При выступе навеса в 60-90 см. будет достаточно двух пар стропил, которые крепятся между собой при помощи ригелей.
6. Установка стропил осуществляется на верхние планки кронштейнов. Для соединения соседних стропил между собой используют коньковый элемент из дерева или металла.
7. Установка обрешетки из деревянного бруса или металлических уголков.
8. Производится укладка внешнего покрытия согласно рекомендациям изготовителя. После укладки следует выполнить крепеж под водостоки и установку пристенного элемента.
9. Установка водостоков и карнизных планок. Желательно, чтобы планка перекрывала стык между козырьком и желобом.
10. Обработка всех деревянных элементов конструкции пропитывающими составами.

Технология изготовления арочного козырька

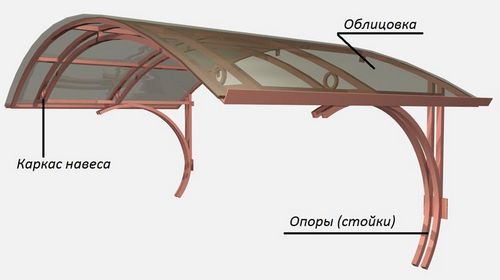

Общая схема устройства арочной подвесного навеса

Изготовление арочного козырька своими руками не сложно в исполнении, однако может доставить некоторые трудности, так как придется производить изгибание металлических частей.

Это можно сделать вручную, закрепляя трубы в упор и постепенно сгибая полотно, или на специально оборудовании.

Технология изготовления будет состоять из следующих этапов:

1. Снятие необходимых размеров, выполнение эскиза и подсчет размеров каркаса.
2. Изготовление каркаса осуществляется из металлических полых труб круглого или квадратного сечения. Желательно использовать трубы не толще 16 мм. Сгибание выполняется по заданным размерам до образования необходимой дуги.
3. Соединение дуг выполняется прямыми планками при помощи сварки. Для создания боле жесткой конструкции, с задней части каркаса приваривается соединительная планка.
4. С помощью сварки, к задней дуге крепятся навесы, которые будут удерживать каркас на стене. При желании выполняется крепление боковых декоративных элементов.
5. Полученная конструкция шлифуется, выполняется грунтовка и финишная покраска изделия. После высыхания можно производить монтаж каркаса на стену. Для этого используют оцинкованные шурупы и саморезы.
6. В качестве внешнего покрытия можно использовать поликарбонат, крепления которого происходит при помощи саморезов с широкой шляпкой.

Советы и рекомендации по обустройству

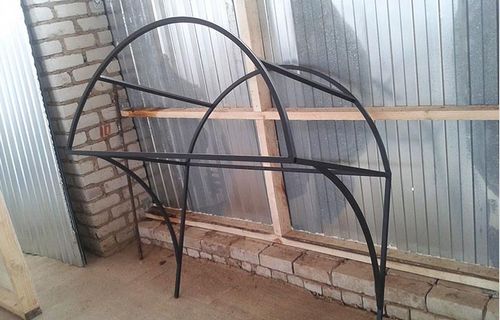

Каркас для навеса из металлических трубок

Изготовление своими руками хоть и имеет массу положительных моментов, но впоследствии может доставить некоторые неудобства.

Во многом, это связано с допущениями в расчетах и неправильной технологией установки:

• Недостаточной выступ – размер выступа должна быть на 20-25% больше выступа самого крыльца. То есть козырек должен, как минимум перекрывать первую ступень. В таком случае, даже осадки в виде косого дождя будут с меньше вероятностью попадать на площадку крыльца и входную дверь;
• Недостаточный запас прочности – при недостаточной прочности возможно провисание внешнего покрытия под воздействием веса от выпавшего снега;
• Недостаточная защита от коррозии и процессов гниения – при отсутствии дополнительной обработки или антикоррозийного покрытия, открытые участки конструкции быстро приходят в негодности. Рекомендуется проводить дополнительную обработку один-два раза в год;
• Экономия на крепежах и креплениях – металлические или кованые конструкции обладают достаточно большим весом, что при отсутствии хороших крепежных элементов и соединений, влечет к разрушению каркаса и несущей стены.
