Сварка нержавейки: технология обработки изделий из нержавеющей стали электродами, видео и фото

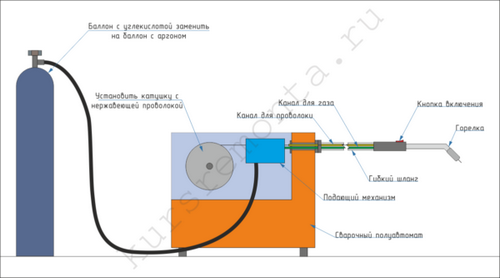

Схема переоборудования полуавтомата под сварку нержавейки.

Для соединения или ремонта небольших тонкостенных изделий из нержавеющей стали, вместо сварки можно использовать пайку латунью или оловянно-свинцовым припоем.

Содержание:

Сварка нержавейки: технология обработки изделий из нержавеющей стали электродами, видео и фото

Как сварить нержавейку

Сварка нержавейки: технология обработки изделий из нержавеющей стали электродами, видео и фото

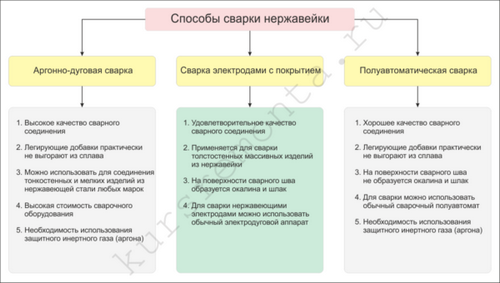

В таблице показаны сравнительные характеристики некоторых способов сваривания нержавейки.

Подготовка сварочного оборудования


Чтобы сварить изделия из нержавейки своими руками, понадобится небольшая слесарная мастерская и один из наборов сварочного оборудования:























Иллюстрация Оборудование для сварки
Сварка нержавейки: технология обработки изделий из нержавеющей стали электродами, видео и фото

Аргонно-дуговая сварка:

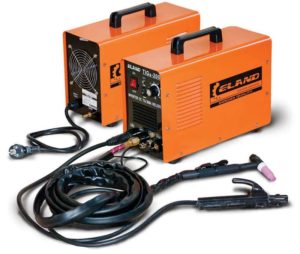

  1. Аппарат для аргонно-дуговой сварки (на фото);
  2. Сменные вольфрамовые электроды;
  3. Присадочная нержавеющая проволока;
  4. Баллон с аргоном.
Сварка нержавейки: технология обработки изделий из нержавеющей стали электродами, видео и фото

Сваривание электродами:

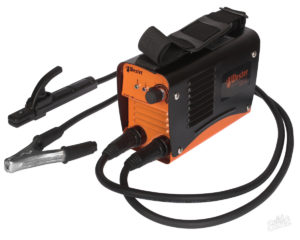

  1. Инверторный сварочный аппарат;
  2. Электроды из нержавейки с защитным покрытием.
Сварка нержавейки: технология обработки изделий из нержавеющей стали электродами, видео и фото

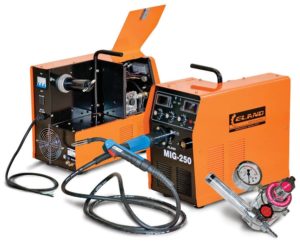

Полуавтоматическая сварка:
  1. Сварочный полуавтомат;
  2. Тонкая нержавеющая проволока в катушках;
  3. Баллон с аргоном.
Сварка нержавейки: технология обработки изделий из нержавеющей стали электродами, видео и фото

Вспомогательные инструменты и оборудование:
  1. Металлический сварочный верстак;
  2. Большие слесарные тиски;
  3. Мощные зажимы или струбцины;
  4. Средний молоток;
  5. Металлическая щетка;
  6. Плоскогубцы и бокорезы;
  7. Плоские и фигурные отвертки;
  8. Рулетка и металлический угольник;
  9. Защитная маска, кожаные перчатки и плотный закрытый костюм.

Способ 1: дуговая сварка вольфрамовыми электродами















Иллюстрация Описание работ
Сварка нержавейки: технология обработки изделий из нержавеющей стали электродами, видео и фото

Подготовка аппарата:

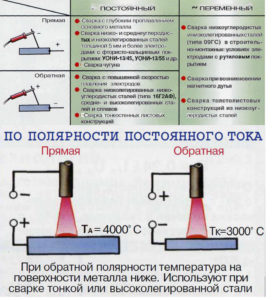

  1. Нержавейку лучше варить переменным или постоянным током прямой полярности;
  2. Для этого кабель от разъема со знаком «плюс» надо подключить к массе изделия;
  3. Кабель от «минусового» разъема подключить к держателю электрода;
  4. В состав присадочной проволоки должно входить больше легирующих добавок, чем в основном металле.
Сварка нержавейки: технология обработки изделий из нержавеющей стали электродами, видео и фото

Сварка под аргоном:
  1. Перед началом работы на горелке нажать кнопку и подержать 3-5 секунд, чтобы газ заполнил систему;
  2. Подвести вольфрамовый электрод на 3-4 мм к поверхности металла, и нажатием кнопки зажечь дугу;
  3. Когда основной металл начнет плавиться, ввести в зону горения дуги присадочную проволоку;
  4. Плавно без колебательных движений перемещать горелку вдоль шва, постепенно заполняя его расплавленным металлом:
  5. Готовое изделие охладить на воздухе или в ведре с водой.

Чтобы уменьшить обгорание электрода, нужно подержать нажатой кнопку горелки 5-10 секунд после того как погаснет дуга.



Способ 2: дуговая сварка электродами с покрытием















Иллюстрация Описание работ
Сварка нержавейки: технология обработки изделий из нержавеющей стали электродами, видео и фото

Подготовка электродов:

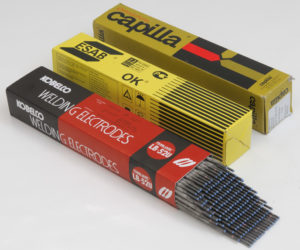

  1. Для ручной дуговой сварки нержавейки лучше всего подходят электроды марки ОЗЛ-8, ЦЛ-11или НИАТ-1;
  2. Диаметр надо подбирать в зависимости от толщины свариваемых стенок, но не более 4-5 мм;
  3. Они должны быть абсолютно сухими, поэтому непосредственно перед использованием их лучше просушить в электрической печи.
Сварка нержавейки: технология обработки изделий из нержавеющей стали электродами, видео и фото

Сварка нержавеющей стали электродами:

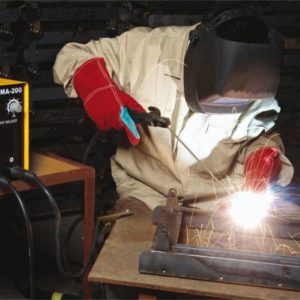

  1. Нержавейку варить лучше постоянным током прямой полярности;
  2. Плюсовой провод от аппарата подключить к изделию, а минусовой провод — к держателю электрода;
  3. Силу тока вначале установить минимальную, а затем при необходимости плавно увеличивать;
  4. Чтобы не прожечь металл, надо варить короткой дугой небольшими точечными прихватками;
  5. Обваренное изделие быстро охладить в ведре с водой;
  6. После остывания сварной шов оббить небольшим молотком для удаления окалины и шлака.

Способ 3: полуавтоматическая сварка в среде аргона















Иллюстрация Описание работ
Сварка нержавейки: технология обработки изделий из нержавеющей стали электродами, видео и фото

Подготовка полуавтомата:

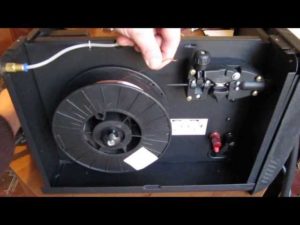

  1. В подающий механизм сварочного полуавтомата установить катушку с нержавеющей проволокой;
  2. Нажать кнопку запуска и дождаться пока конец проволоки появится из сопла горелки;
  3. К газовому штуцеру присоединить через редуктор баллон с аргоном.
Сварка нержавейки: технология обработки изделий из нержавеющей стали электродами, видео и фото

Сварка нержавейки полуавтоматом:
  1. Обкусить бокорезами выступающий конец проволоки;
  2. На полуавтомате установить небольшую скорость подачи и минимальную силу тока;
  3. Сопло горелки приложить к свариваемым деталям под углом примерно 45°;
  4. Нажать кнопку на горелке и дождаться появления дуги;
  5. Горелку плавно перемещать вдоль шва колебательно-вращательными движениями.

После сварки полуавтоматом не образуется шлак, поэтому оббивать его не требуется.




Заключение


Вы сами смогли убедиться, что сварка нержавейки доступна любому домашнему мастеру, даже без использования специального оборудования. Если у вас остались вопросы, оставляйте их в комментариях, и не забудьте посмотреть видео в этой статье.
