Туалет на даче своими руками - мастер класс от профессионала, пошаговая инструкция + 98 фото

Неважно, где Вы проживаете – либо постоянно в собственном доме в сельской местности, либо сезонно в дачном домике, либо в доме за городом – физические потребности человека остаются неизменными на протяжении несколько тысяч лет.

Содержание:

• Инструмент
  • Подбор необходимого материала для строительства
  • Сборка каркаса туалета
  • Обшивка стен и пола туалета
  • Возводим кровлю в туалете
  • Делаем окна в туалете
  • Делаем дверь в дачный туалет
  • Покраска туалета

Разве что изменялись степень комфорта и удобства, куда же без этого?

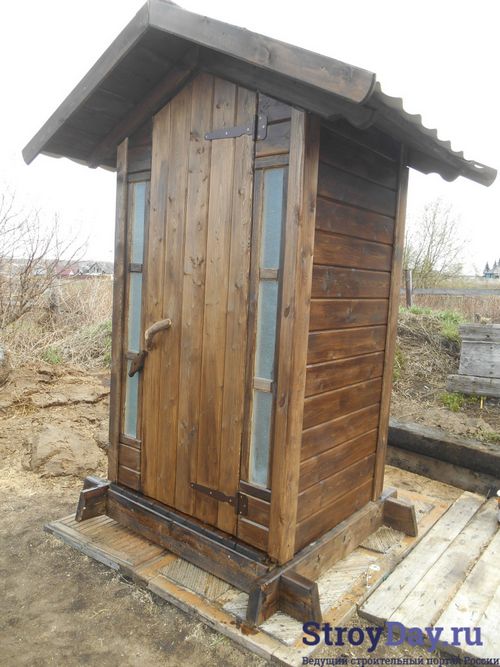

Так выглядит туалет про который пойдет речь в данной инструкции

Размышления по этому вопросу легли в основу «фундамента» предлагаемой ниже конструкции одной из самых популярных дачных и сельских построек – туалета.

Казалось бы обычный туалет… Однако важность этого простого сооружения  невозможно переоценить.

Принципы удобства и функциональности здесь органично сочетаются с привлекательным и эстетичным внешним  видом деревянной постройки, не теряя при этом конструктивной прочности и жёсткости.

В наше время современная деревообрабатывающая промышленность производит большое количество разнообразного погонажа, что даёт много возможностей для подобного творчества.

В сочетании с недорогими и вполне доступными в наше время электроинструментами, это может помочь Вам без особых усилий и затрат повторить подобную конструкцию.

Инструмент

Из ручного инструмента понадобится, прежде всего, измерительный и разметочный – рулетка, угольник, карандаш. Возможно меловой шнур, складной метр.

Из остального – хорошо наточенная острая ножовка по дереву, пара острых стамесок, киянка или молоток, ручной рубанок, стеклорез, стусло для ножовки…(см.рис. 2, 3, 4)

Необходимые инструменты для постройки туалета

Необходимые инструменты для постройки туалета

Необходимые инструменты для постройки туалета

Из электроинструмента желательно иметь электролобзик (см.рис. 5), электродрель (см.рис. 7), аккумуляторный шуруповёрт (см.рис. 6), простейшую фрезерную машинку (см.рис. 8), набор фрез по дереву, набор свёрл по дереву, наиболее распространённые насадки для саморезов.

необходимые электроинструменты

необходимые электроинструменты

необходимые электроинструменты

необходимые электроинструменты

Подбор необходимого материала для строительства

При отборе пиломатериала нужно соблюдать несколько основных условий:

• Для каркаса подойдёт строганный сосновый брус сечением 45*105 мм, достаточно 7-8 штук длиной 3 метра каждый.
• Отбирать нужно как можно более ровный и сухой брус, с возможно меньшим количеством крупных сучков, без синевы и почернений.
• Для пола желательно отобрать ровные и крепкие обрезные строганные доски лиственницы, толщиной не менее 40 мм.
• Для обшивки стен была использована так называемая имитация бруса из лиственницы. Выбор лиственницы обусловлён её стойкостью к различным неблагоприятным атмосферным условиям. И, что немаловажно, декоративные свойства лиственницы по красоте и выразительности текстуры намного превосходят древесину таких популярных хвойных пород как сосна и ель.

Для этой цели также подойдёт так называемой блок-хаус – деревянные панели, имитирующие оцилиндрованное бревно.

• Подобный погонаж имеет различные стандартные длины. Это необходимо учесть на этапе определения размеров конструкции, чтобы при торцевании было как можно меньше неиспользуемых обрезков.
• Основа кровли – обрезные строганные сосновые доски сечением 30*150 мм. Критерии отбора – ровные, сухие, без синевы.
• Для окошек необходимо отобрать ровные и крепкие, без сучков, сосновые строганные бруски сечением 45*45 мм.
• При выборе металлического крепежа желательно избегать применения чёрных саморезов ввиду их недостаточной прочности. Для скрепления деревянных деталей желательно использовать жёлтые или белые саморезы по дереву диаметром не менее 4 мм.

Сборка каркаса туалета

Сборку каркаса наиболее удобно начать с изготовления нижней обвязки. Четыре бруса необходимой длины нужно соединить вполдерева (см. рис. 9) и скрутить так называемыми «глухарями» — мощными саморезами диаметром 8 мм и длиной 120-150 мм с шестигранными головками под ключ (см. рис. 10).

Рис.9. Нижняя обвязка каркаса

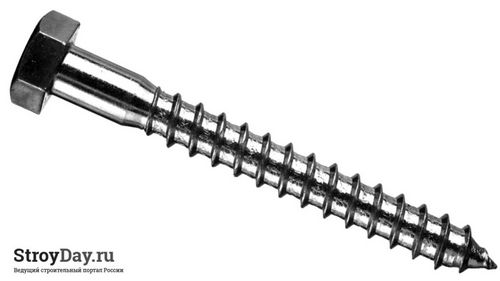

Рис.10. Саморезы

Линии вырезов размечаются угольником, по ним делаются два параллельных пропила ножовкой, а отход удаляется стамеской.

Главное условие при разметке брусков нижней обвязки – необходимо выдержать необходимое расстояние между внутренними углами. Так, в данном случае, ширина передней и задней стенки – 120 см, ширина боковых стенок – 90 см. Это обусловлено стандартной длиной деревянных панелей – 3 м. Такие размеры не дают обрезков при торцевании, так как от одной панели отрезаются две детали по 90 см и одна 120 см.

На всех углах фрезеруются фаски шириной 5-6 мм.

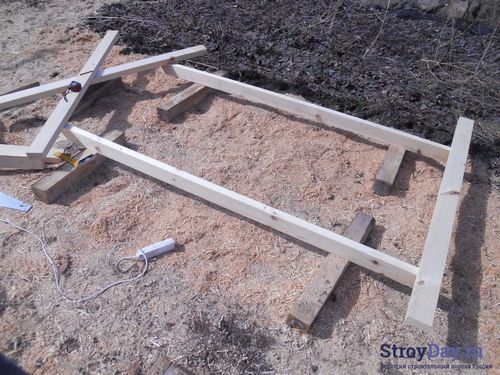

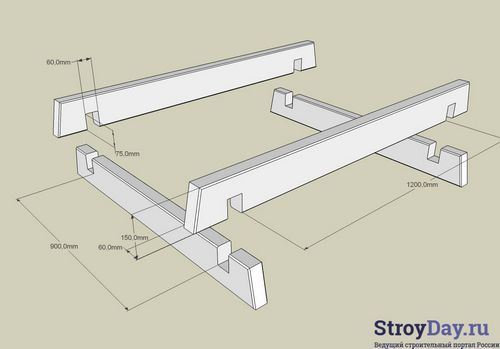

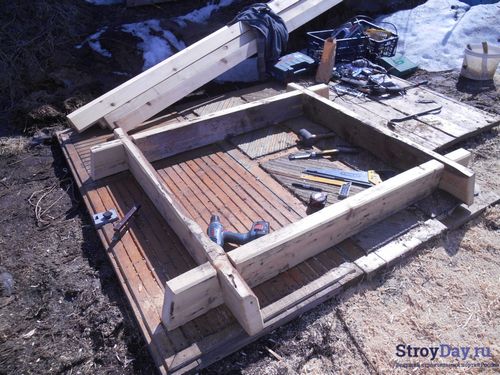

В результате получаем готовую деревянную раму-основание (см. рис. 11), к которой в дальнейшем будут крепиться стойки каркаса.

Рис. 11. Основание туалета

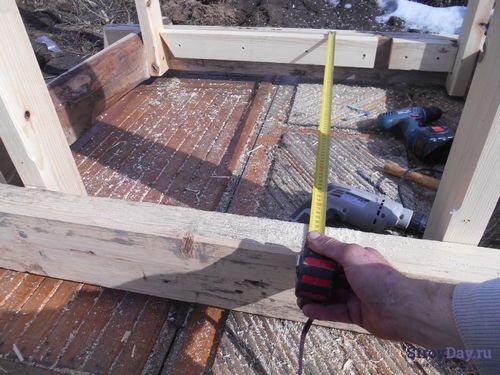

Стойки обрезаются с небольшим припуском по длине и раскладываются ровной поверхности для сбора передней стенки (см.рис. 12). Длина – 15 см для крепления к нижней обвязке и плюс 185 см в высоту, итого – 200 см.

Нижний горизонтальный брусок прикручивается временно – от его нижней стороны отсчитывается высота и он фиксирует форму.

Рисунок 12

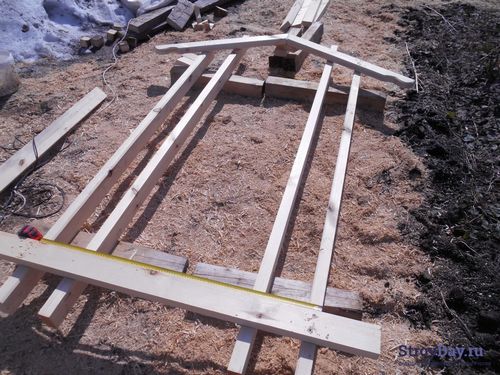

Верхние наклонные бруски – это своеобразные стропила маленькой кровли. Свес кровли желательной сделать максимально возможным – в данном случае порядка 30 см (см.рис. 13). Это необходимое условие для защиты деревянных стен от дождевых осадков.

Рисунок 13

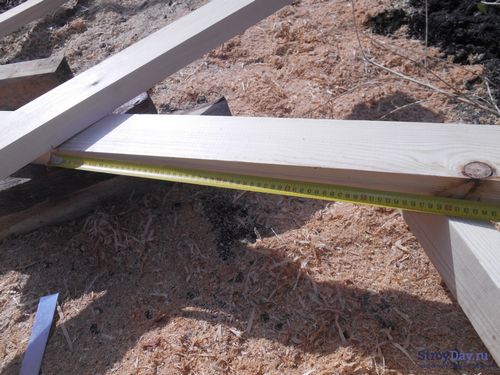

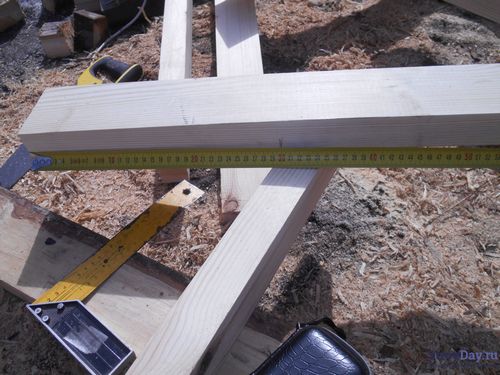

Длина верхних брусков подбирается экспериментально, с учётом ширины по передней стенке (120 см) и угла наклона крыши – около 25 градусов (см.рис. 14).

Рисунок 14

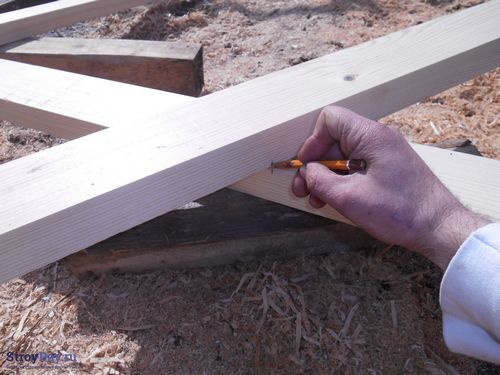

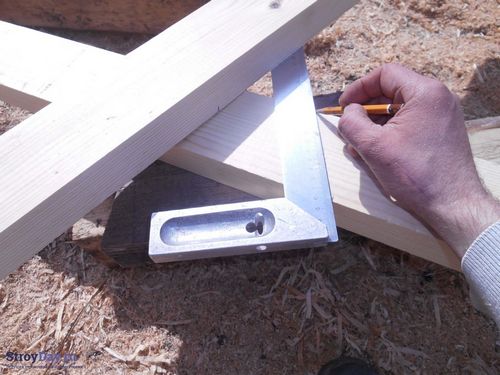

Места пересечения двух брусков отмечаются карандашом, чтобы сделать разметку для вырезания углов (см.рис. 15).

Рисунок 15

С помощью угольника соединяются отметки (см.рис. 16).

Рисунок 16

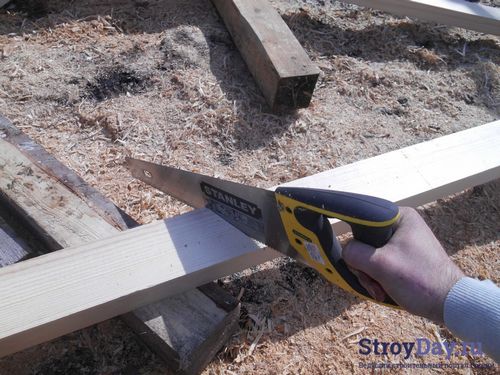

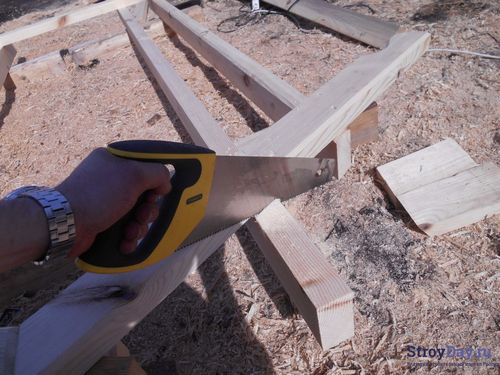

Ножовкой бруски отрезаются по разметке (см.рис. 17) и в результате получаются четыре одинаковые детали (см.рис. 18).

Рисунок 17

Рисунок 18

Аналогичным образом размечаются вертикальные стойки (см.рис. 19) и обрезаются в необходимый размер (200 см) и угол (см.рис. 20).

Рисунок 19

Рисунок 20

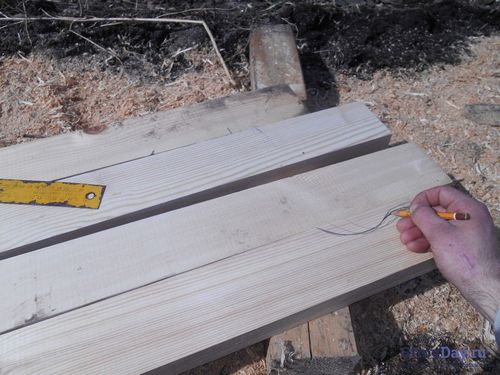

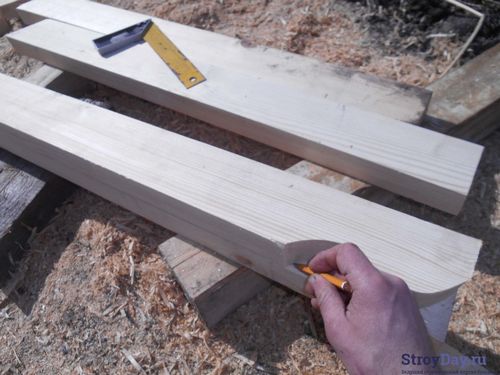

Карандашом размечаются фигурные вырезы на концах наклонных верхних брусков (см.рис. 21).

Рисунок 21

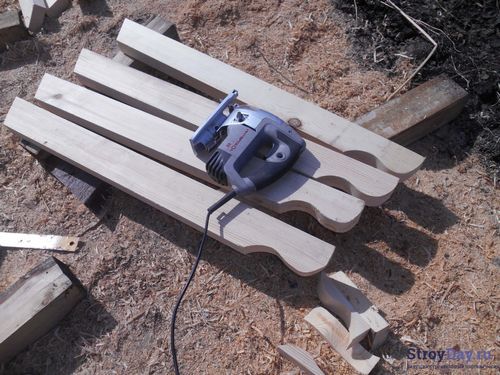

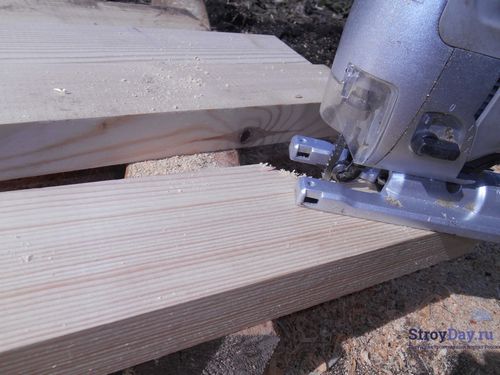

И с помощью электролобзика отрезается лишнее по сделанной разметке (см.рис. 22).

Рисунок 22

Аналогичным образом делаются вырезы на оставшихся брусках (см.рис. 23).

Рисунок 23

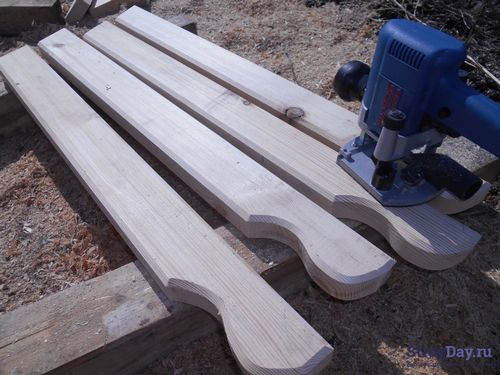

В результате получаются фигурные вырезы одинаковой формы на всех четырёх брусках (см.рис. 24).

Рисунок 24

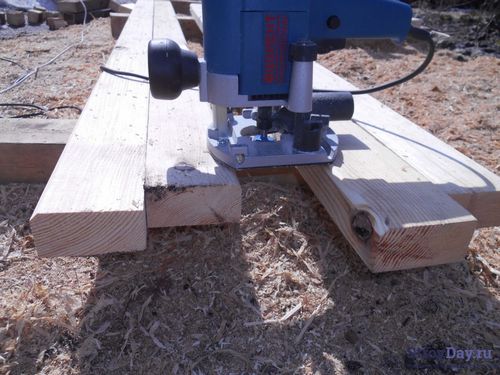

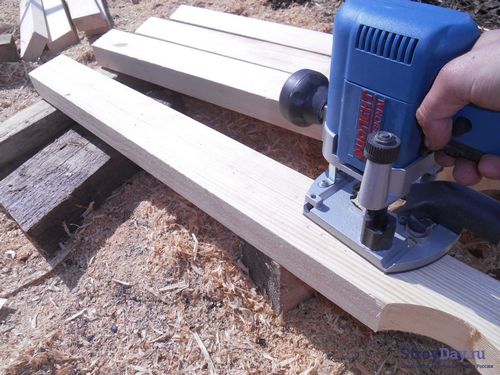

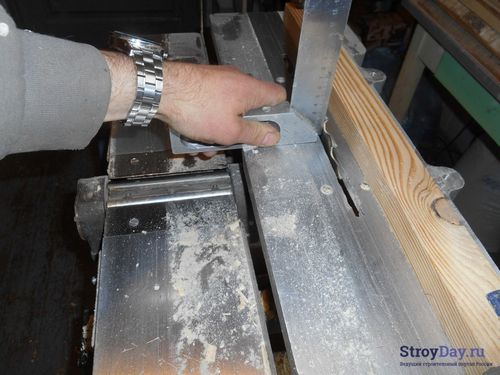

На всех гранях верхних брусков и вертикальных стоек фрезеруются фаски глубиной 5-6 мм (см.рис. 25).

Рисунок 25

В результате получаются аккуратные детали одинаковой длины и одинаковой формы (см.рис.26 и 27).

Рисунок 26

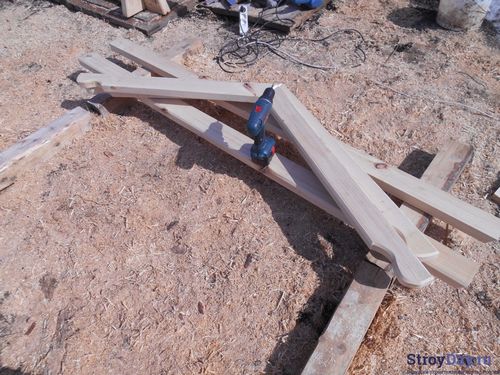

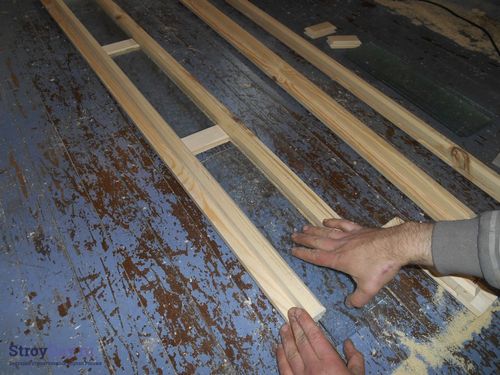

Рисунок 27

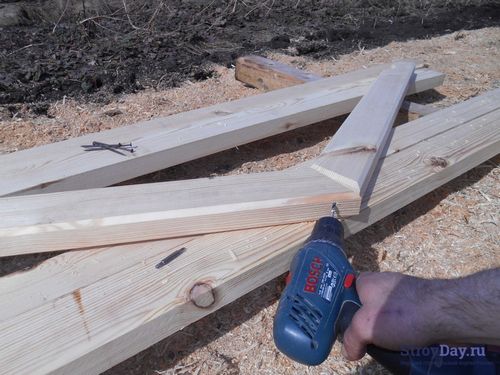

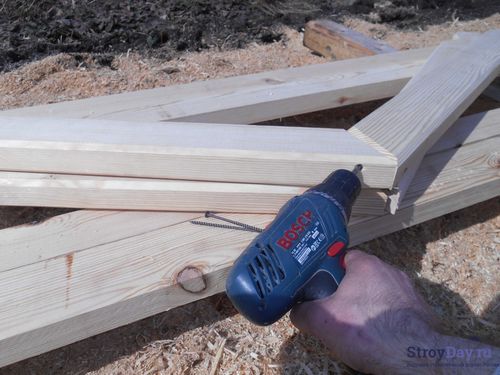

Сборка осуществляется с помощью саморезов.

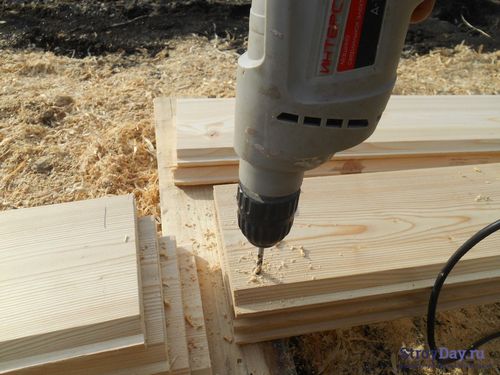

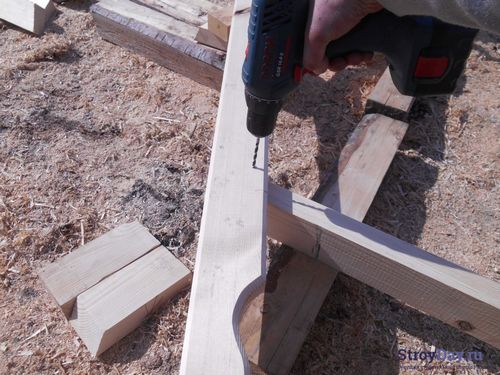

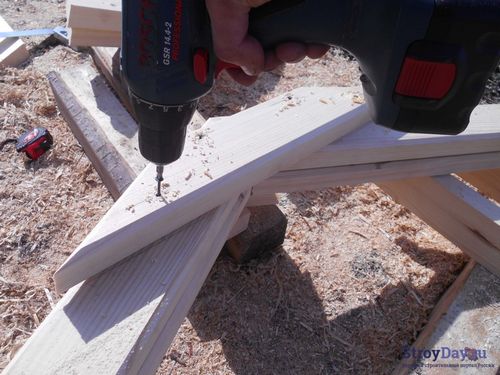

Для этого предварительно сверлятся отверстия в прикручиваемых брусках. Диаметр сверла – на 0,5-1 мм больше, чем диаметр резьбы самого самореза (см.рис. 28).

Рисунок 28

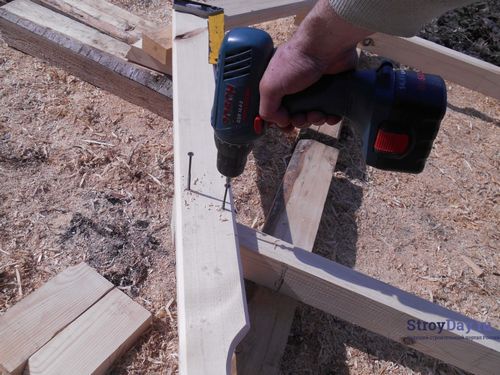

При помощи шуруповёрта с насадкой, соответствующей шляпке самореза, поочерёдно скрепляем две детали вместе (см.рис. 29).

Рисунок 29

Просверленное отверстие позволяет вкручиваемому саморезу крепко позиционировать две детали и, кроме того, помогает избежать в скручиваемых деталях трещин от раскалывания при вкручивании (см.рис. 30).

Рисунок 30

Аналогичным образом предварительно засверливаются отверстия в верхних брусках (см.рис. 31).

Рисунок 31

Для такой ширины прикручиваемой детали достаточно двух саморезов на каждый узел крепления (см.рис. 32).

Рисунок 32

Так как в передней стенке будет установлена дверь, то необходимо сделать проём для неё. Для этого в каркасе необходимо прикрепить симметрично две дополнительные стойки такого же сечения, как и угловые стойки. Кроме формирования дверного проёма, эти стойки позволят впоследствии без дополнительных усилий закрепить декоративные окошки.

Рулеткой размечаются необходимые расстояния (примерно 160 мм от внутреннего края угловых стоек) и прикручиваются две дополнительные стойки (см.рис. 33).

Рисунок 33

Выступающие верхние части обрезаются ножовкой по месту (см.рис. 34).

Рисунок 34

Для надёжности узел крепления верхних брусков можно усилить, прикрутив дополнительную накладку из обрезков бруса (см.рис. 35).

Рисунок 35

Чтобы задняя стенка была такой же по размерам, как и передняя стенка, используем собранную стенку в качестве шаблона. Закрепив на передней стенке детали каркаса при помощи струбцин, по таким же размерам собирается и задняя стенка (см.рис. 36).

Рисунок 36

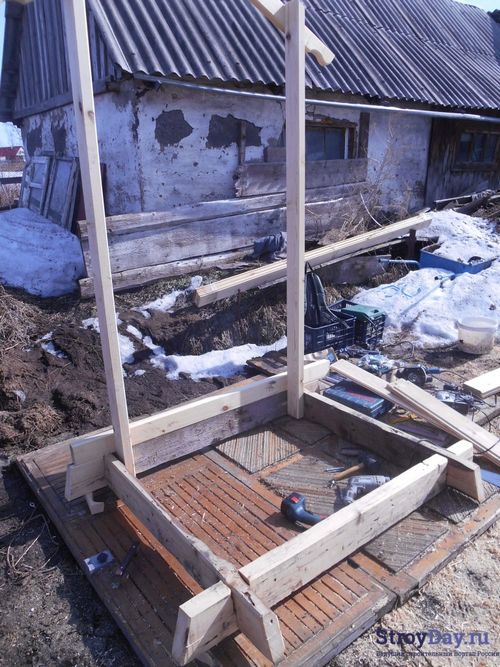

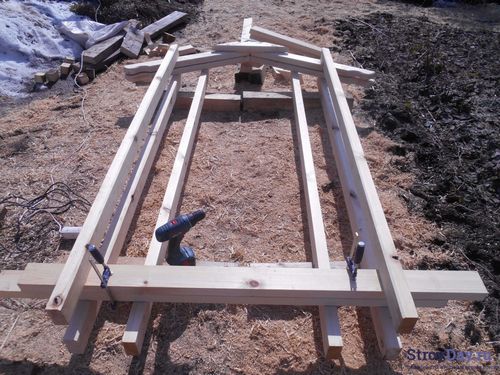

После предварительной сборки основных частей их можно скреплять в единый каркас. Временные нижние бруски служат ограничителями, с помощью которых у всех стоек в каркасе будет одинаковая высота (см.рис. 37). Нижняя обвязка предварительно выставляется по уровню, чтобы впоследствии не было перекосов.

Рисунок 37

В стойках электродрелью засверливаются по два отверстия диаметром 8 мм (см.рис. 38). В обвязке сверлятся отверстия диаметром 6 мм.

Рисунок 38

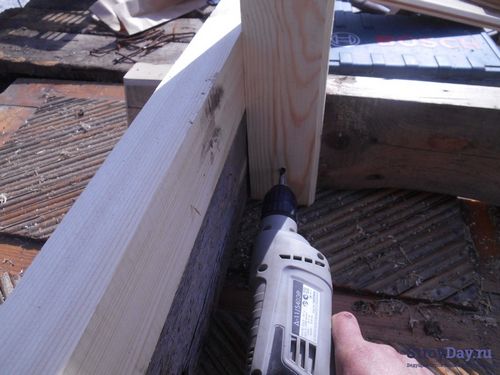

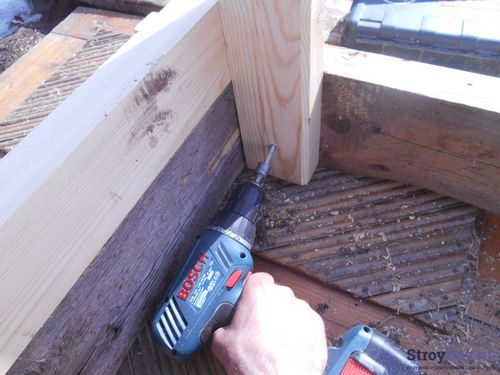

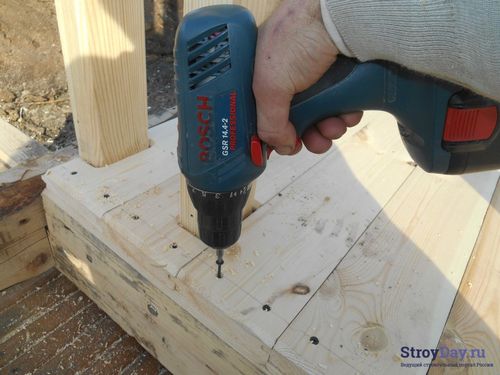

После засверливания стойки прикручиваются к нижней обвязке саморезами-глухарями диаметром 8 мм и длиной 100 мм (см.рис. 39).

Рисунок 39

Чтобы выдержать одинаковое расстояние между двумя стенками в верхней части они временно скрепляются планками одинаковой длины.

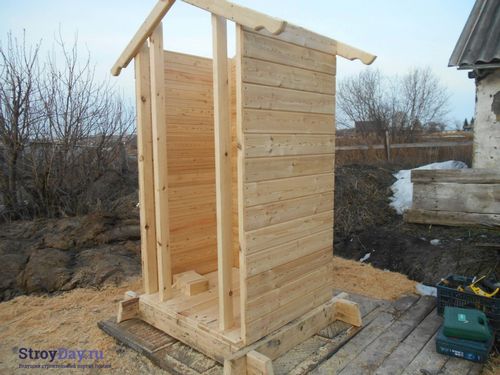

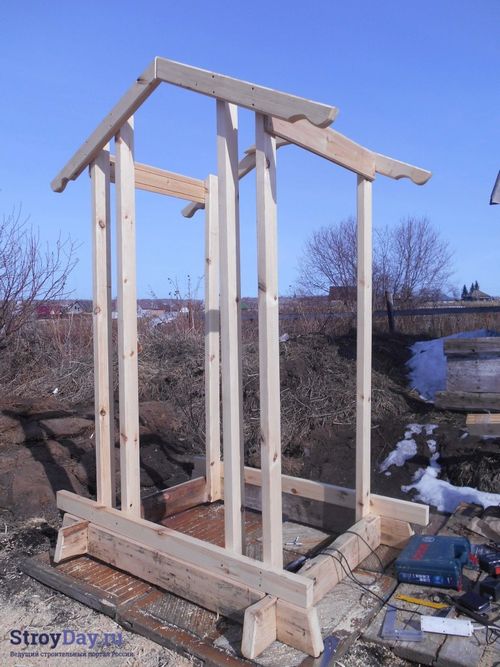

На этом сборка каркаса – «скелета» всей конструкции – закончена (см.рис. 40).

Рисунок 40

Обшивка стен и пола туалета

Для обшивки пола используется обрезная доска из лиственницы. Для исключения щелей от усушки досок нужно использовать либо готовые шпунтованные доски, либо в обрезных досках прорезать пазы и вставить рейки в места стыковки досок.

Доски удобнее всего крепить параллельно боковым стенкам – так проще делать вырезы под стойки. Расстояние между внешними контурами нижней обвязки является необходимой длиной досок (см.рис. 41).

Рисунок 41

Для минимизации обрезков желательно подбирать такую стандартную длину, чтобы одна доска торцевалась без остатка. Разметка рулеткой и угольником будет способствовать ровным краям, что немаловажно (см.рис. 42).

Рисунок 42

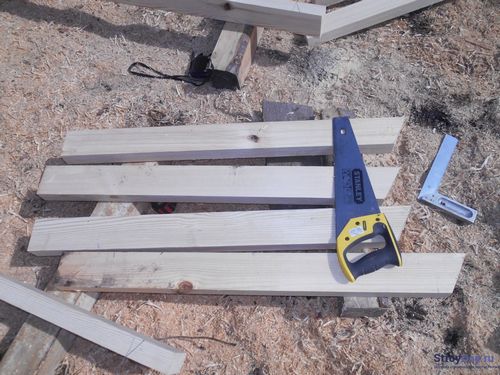

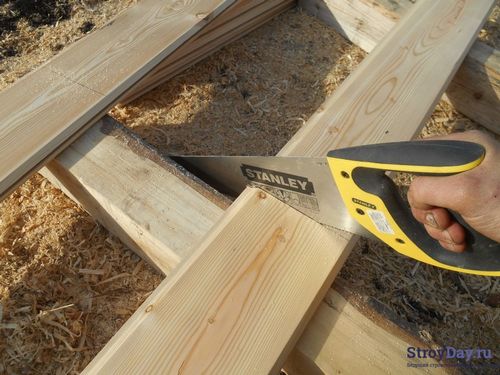

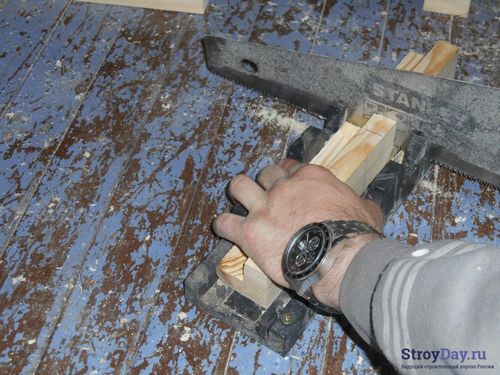

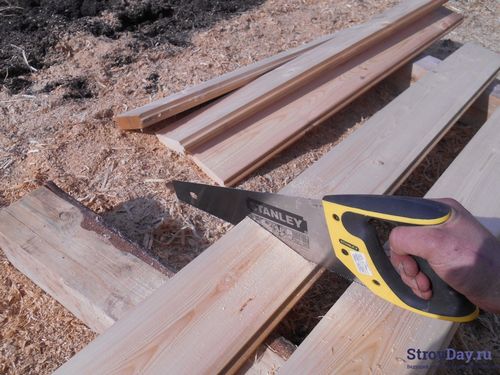

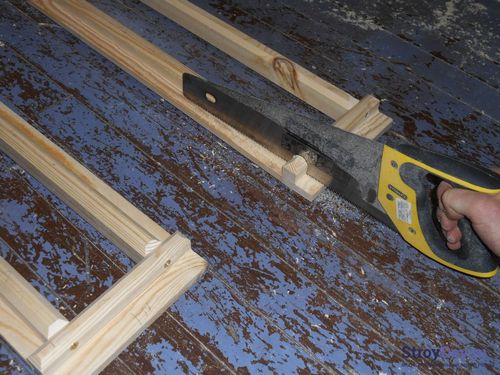

Все размеченные доски разрезаются ножовкой по дереву (см.рис. 43).

Рисунок 43

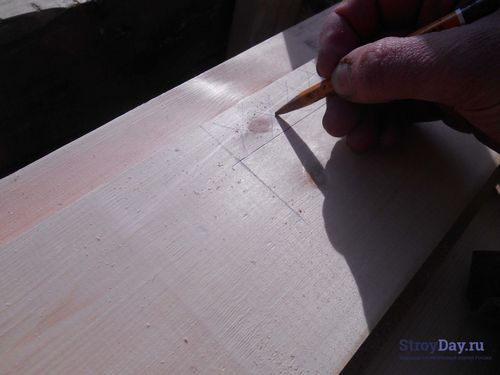

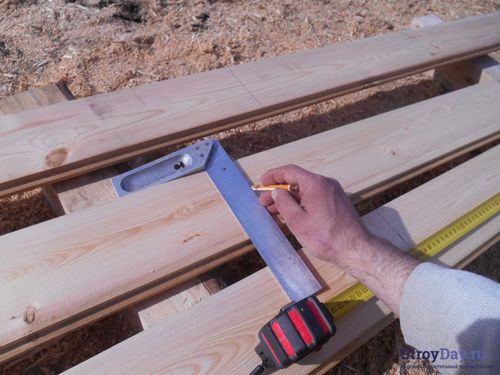

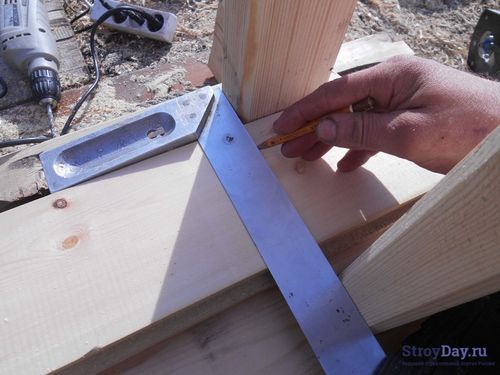

После этого с помощью угольника необходимо тщательно разметить места вырезов в досках под стойки (см.рис. 44).

Для этого доска прикладывается вплотную к стойкам, и прочерчиваются линии по размерам стойки, глубина вырезов соответствует расстоянию, на которое доска не доходит до края.

Рисунок 44

Части с разметкой, которые подлежат удалению, помечаются штриховкой (см.рис. 45).

Рисунок 45

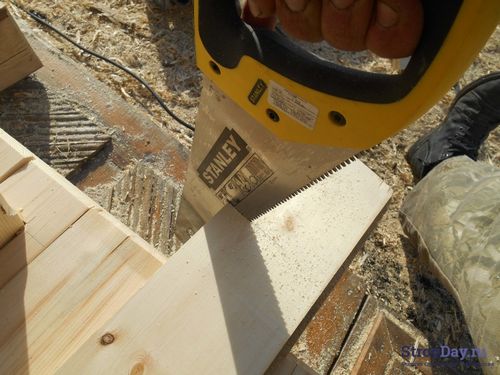

Ровно по линии доска аккуратно прорезается ножовкой, которую следует держать перпендикулярно линии реза (см.рис. 46).

Рисунок 46

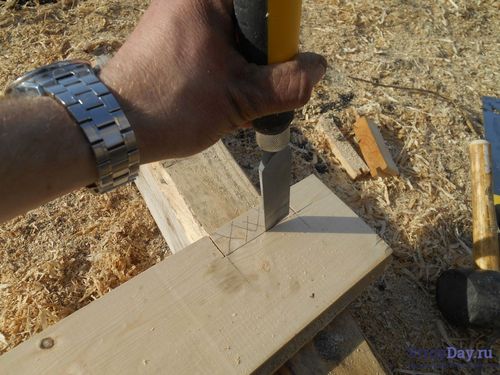

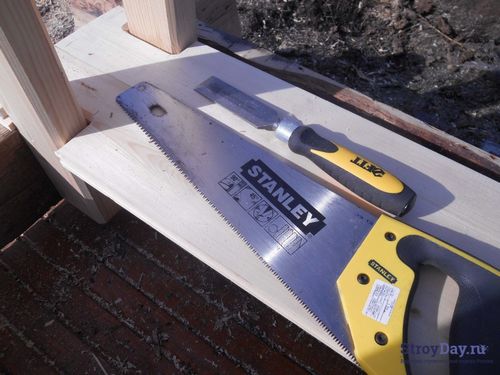

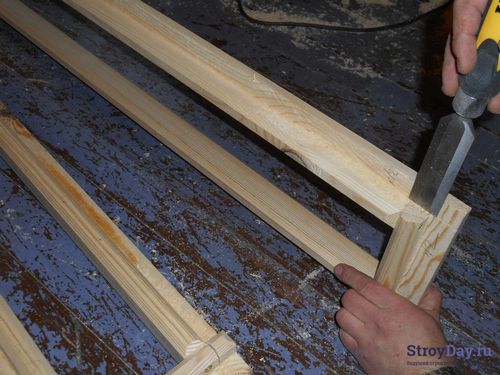

После этого лёгкими ударами стамески удаляется отход (см.рис. 47).

Рисунок 47

Аналогичным образом делаются вырезы под остальные стойки (см.рис. 48).

Рисунок 48

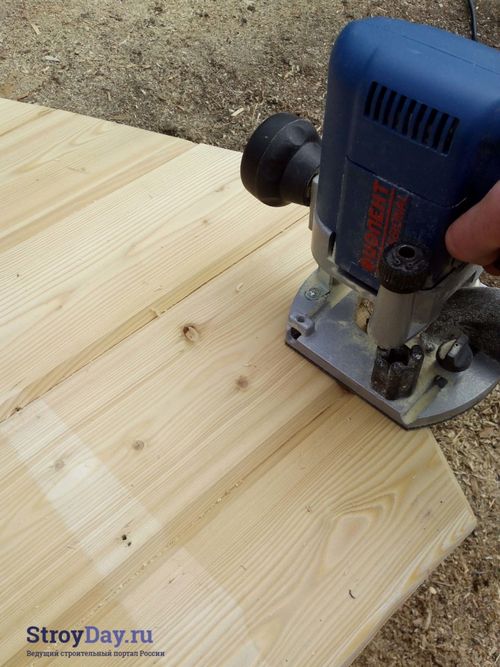

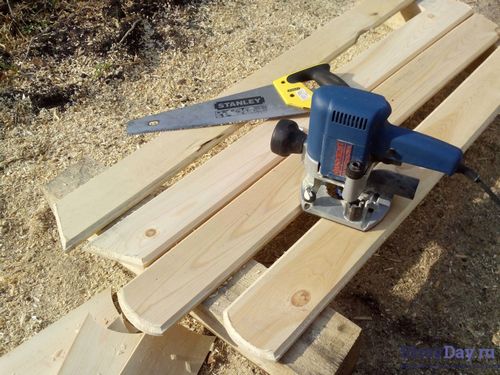

На верхних торцевых частях всех досок и в местах вырезов фрезерной машинкой снимаются фаски.

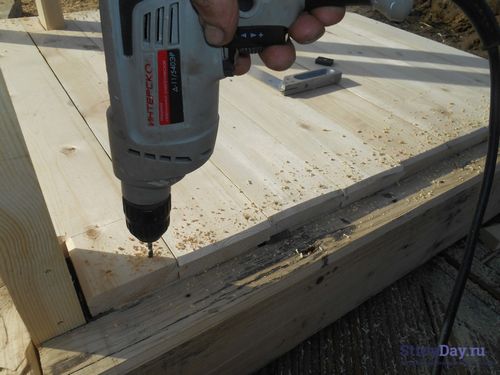

В уложенных досках размечаются и сверлятся отверстия для крепления на одинаковом расстоянии от края досок (см.рис. 49).

Рисунок 49

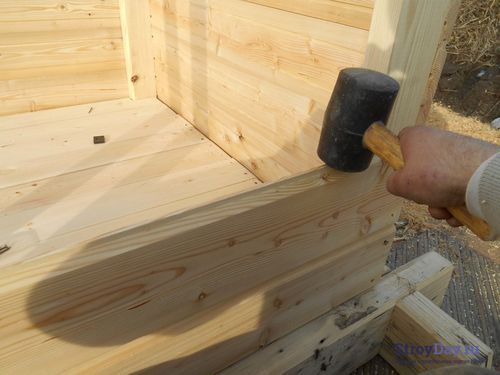

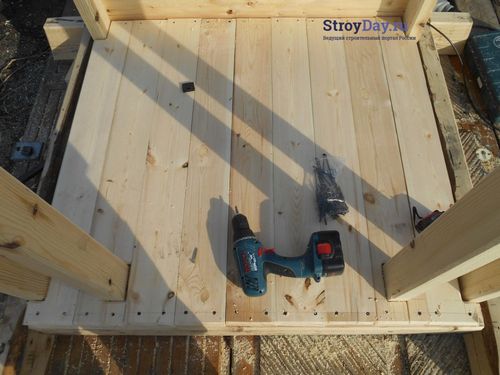

Саморезами по дереву доски плотно и без зазоров прикручиваются к брускам нижней обвязки (см.рис. 50).

Рисунок 50

Таким образом получается ровный и аккуратный, без щелей, деревянный пол (см.рис. 51).

Рисунок 51

Обшивка каркаса дело несложное, но требует аналогичной аккуратности.

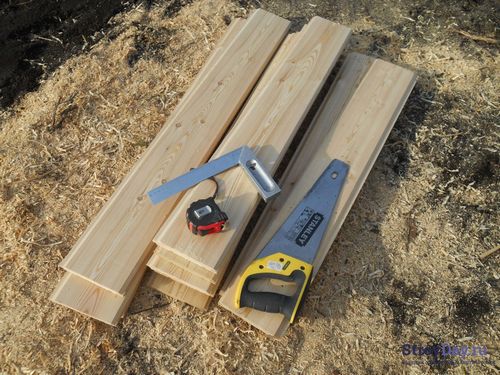

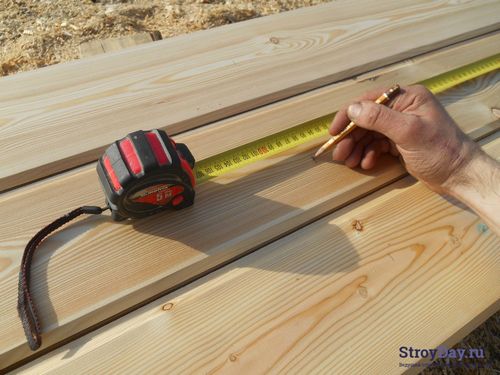

Деревянные панели тщательно размечаются по длине с помощью рулетки (см.рис. 52).

Рисунок 52

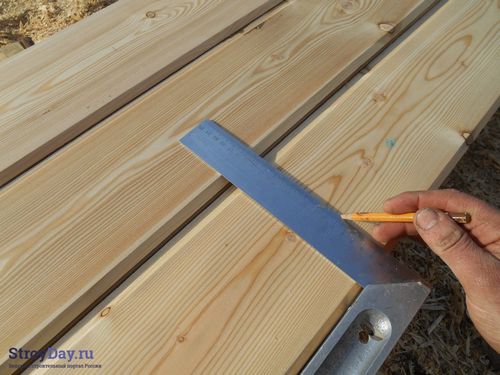

И угольника (см.рис. 53).

Рисунок 53

После разметки панели разрезаются на детали необходимой длины (см.рис. 54).

Рисунок 54

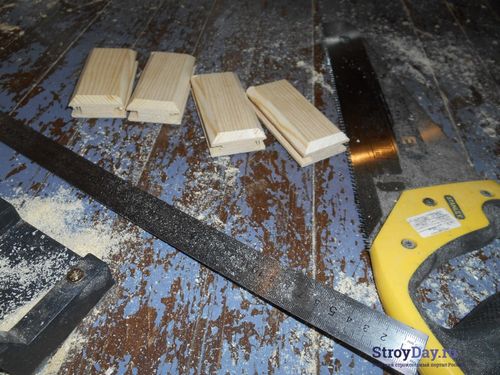

В результате получаются панели двух размеров – короткие для зашивки боковых стенок и длинные для зашивки задней стенки (см.рис. 55).

Рисунок 55

Так как данная доска имеет рабочую ширину 140 мм, то необходимо каждую сторону крепить на два самореза, максимально близко к краю доски – примерно 20-25 мм. Это будет в некоторой мере сдерживать деревянные панели от коробления.

Для исключения растрескивания панелей от закручиваемых саморезов и для плотности соединения, все детали перед креплением предварительно засверливаются по разметке (см.рис. 56).Для этого одна размеченная деталь накладывается на вторую и просверливаются отверстия во всех панелях по этому шаблону.

Рисунок 56

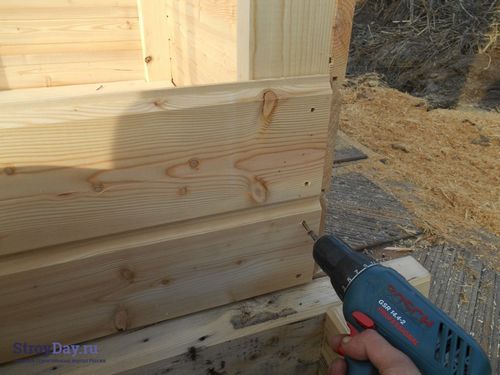

Подготовленные таким образом панели прикручиваются к стойкам каркаса саморезами по дереву, длиной около 50 мм (см.рис. 57).

Рисунок 57

Если гребень панели входит слишком плотно в ответный паз (или панель немного искривлённая), то необходимо аккуратно подбить панель сверху деревянной или резиновой киянкой, подложив под киянку такой же обрезок, чтобы не расколоть панель (см.рис. 58).

Рисунок 58

Таким образом крепятся все панели до верхней части каркаса, где, возможно, придётся урезать последние панели, чтобы они не выступали над плоскостью крыши (см.рис. 59).

Рисунок 59

 Возводим кровлю в туалете

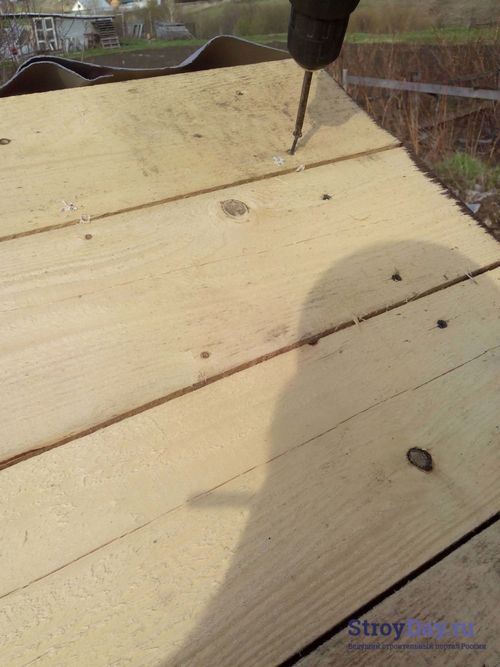

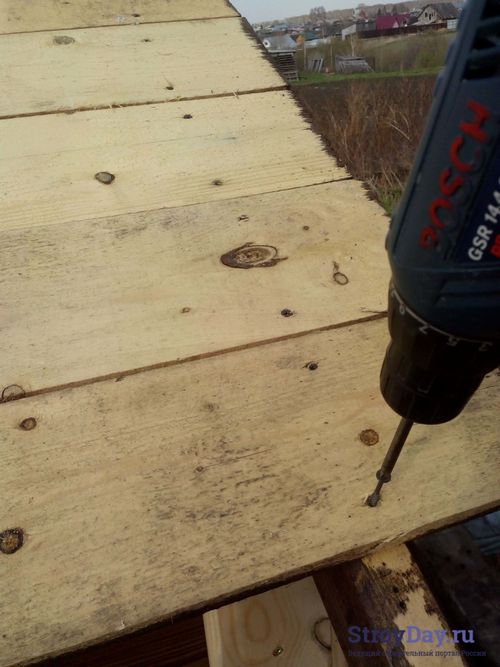

Перед укладкой кровельного материала на оба ската прикручиваются вплотную обрезные доски (см.рис. 60 и 61).

Рисунок 60

Рисунок 61

Если боковые свесы кровли были сформированы выносом стропил на 30 см от боковых стенок, то свесы кровли спереди и сзади формируются длиной досок – для этого нужно прибавить к ширине боковых стенок задний свес (около 20 см) и передний свес (около 30 см). Сложив три размера вместе, получается необходимая длина досок.

В качестве кровельного покрытия в данном случае используется металлочерепица. В наше время на рынке представлено множество вариантов кровельных покрытий различного типа и цветовой окраски, так что возможности выбора практически не ограничены.

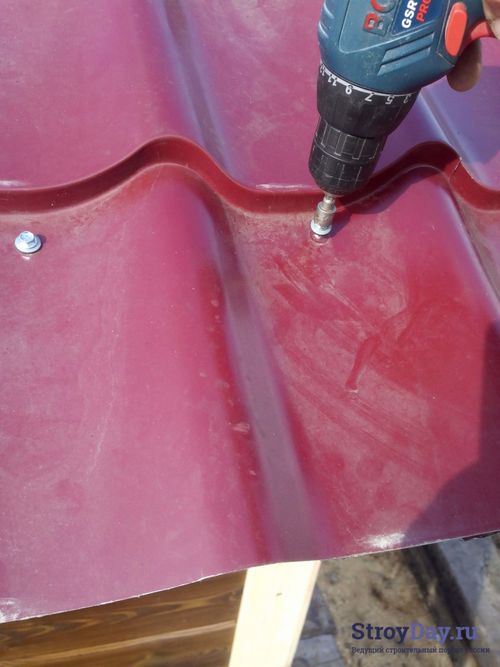

Металлочерепица крепится к доскам кровельными саморезами (см.рис. 62).

Рисунок 62

После этого остаётся закрыть спереди и сзади торцевые части аккуратными досками, которые прикручиваются саморезами (см.рис. 63).

Делаем окна в туалете

Окошки используются не только в качестве декорации, поскольку в значительной степени формируют внешний вид всего деревянного строения. В некоторой степени они играют сугубо практичную роль, так как являются светопрозрачной конструкцией, что в некоторой степени придаёт своеобразный внутренний уют.

Для того, чтобы сделать такие окошки, понадобится несколько брусков сечением 45*45 мм и длиной __ мм (см.рис. 64).

Рисунок 64

Первым делом необходимо выпилить четверть в каждом бруске. Для этого нужно настроить вылет пильного диска на циркулярном станке на 20 мм (см.рис. 65).

Рисунок 65

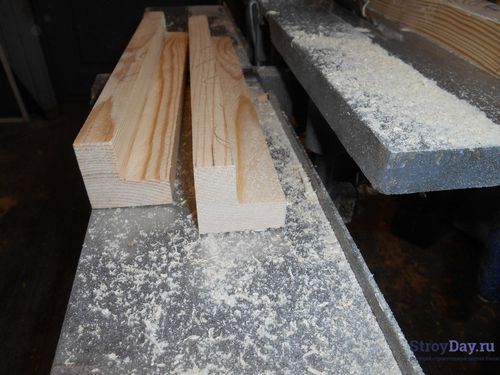

После этого ненужная часть брусков аккуратно вырезается (см.рис. 66).

Рисунок 66

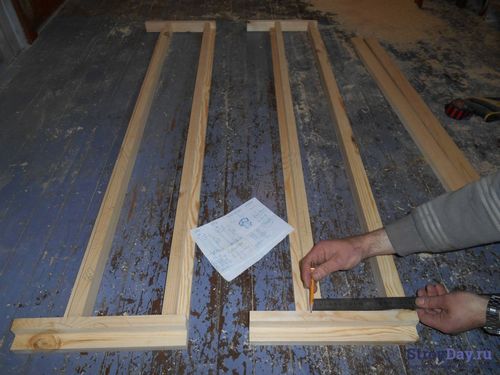

Подготовленные таким образом бруски раскладываются на ровной поверхности и размечаются внутренние габаритные размеры каждого окошка – сформированная четверть необходима для того, чтобы вставить окошко в проём между стойками (см.рис. 67).

Рисунок 67

Далее поперечные и продольные бруски обрезаются в необходимый размер с помощью ножовки и распиловочного стусла (см.рис. 68).

Рисунок 68

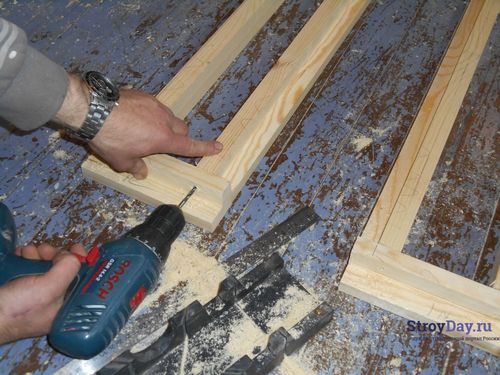

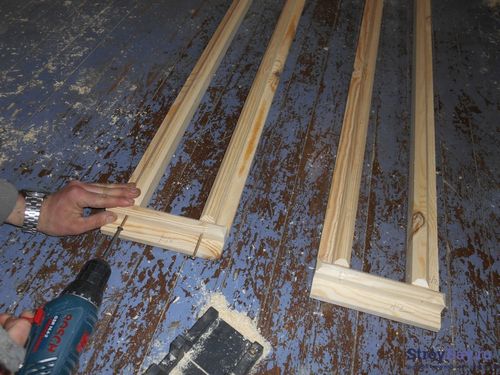

Детали скрепляются между собой саморезами, поэтому обязательно необходимо засверлить прикручиваемые детали (см.рис. 69).

Рисунок 69

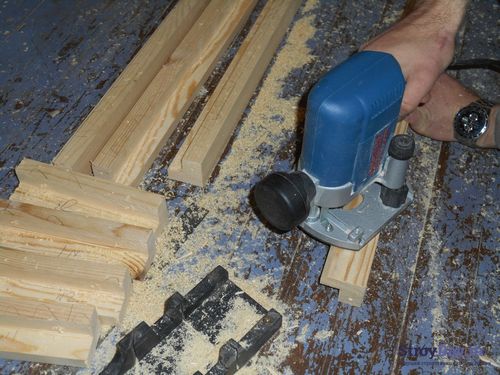

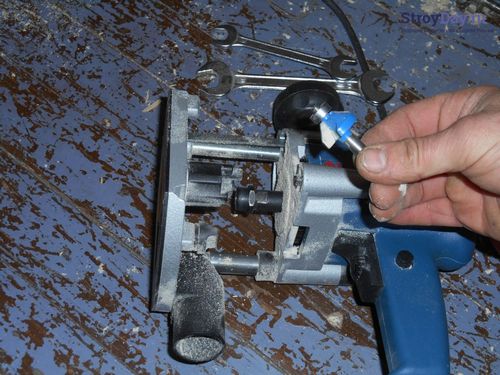

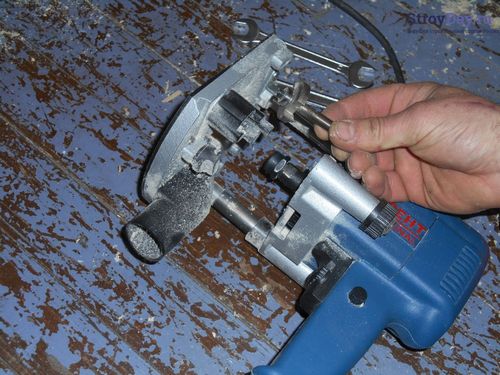

Устанавливаем в фрезерную машинку фрезу для снятия фаски (см.рис. 70).

Рисунок 70

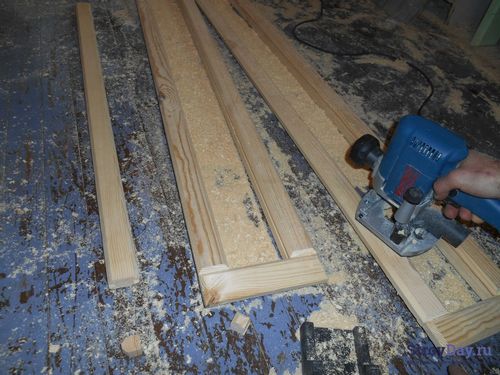

И снимаем фаски шириной 7-8 мм на всех продольных и поперечных рёбрах (см.рис. 71).

Рисунок 71

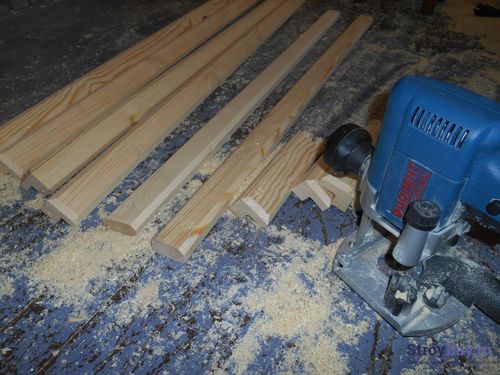

В результате фрезеровки получаются аккуратные детали (см.рис. 72).

Рисунок 72

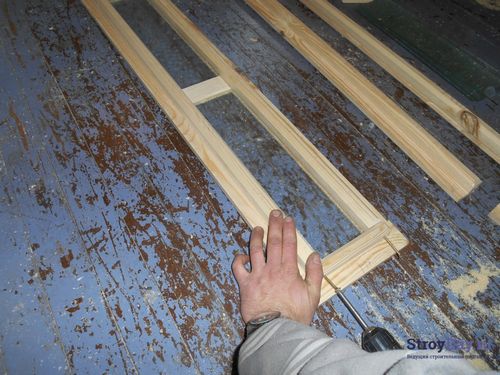

Получившиеся детали скрепляются с помощью саморезов в рамки (см.рис. 73).

Рисунок 73

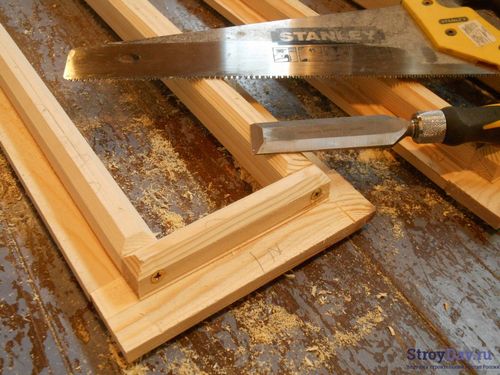

Выступающие уголки на внутренней части поперечных брусков обрезаются ножовкой (см.рис. 74).

Рисунок 74

Отход подрезается и зачищается стамеской (см.рис. 75).

Рисунок 75

Этой частью рамки вставляются в проём (см.рис. 76).

Рисунок 76

Для установки стёкол нужно внутри прорезать паз по всему периметру рамок. Для этого устанавливается дисковая фреза в фрезерную машинку (см.рис. 77).

Рисунок 77

И за несколько проходов фрезеруется внутренний паз шириной на 1-2 мм больше толщины стекла. Стандартная толщина рельефного стекла – 4 мм.  Глубина паза – 10 мм (см.рис. 78).

Рисунок 78

Из более тонкого бруска нужно сделать перемычки, которые будут вставляться между стёклами. У них таким же образом сняты фаски и с двух сторон фрезерованы пазы под стекло. Такие короткие детали удобно делать из одной длинной заготовки – то есть сначала снять фаски и прорезать пазы вдоль длинных сторон потом отрезать необходимое количество деталей и снять фаски с торцевых частей (см.рис. 79).

Рисунок 79

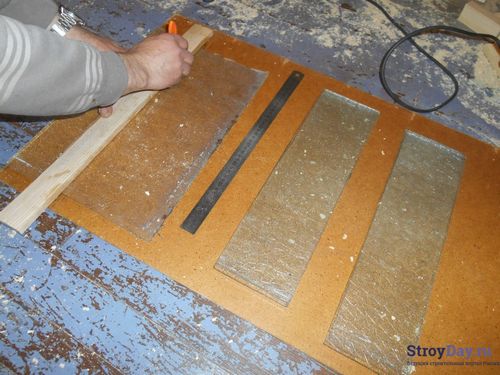

После подготовки рам вырезаются стёкла (см.рис. 80). В зависимости от первоначального эскиза стоит рассчитать сразу их количество. На строительных рынках в настоящее время разнообразный выбор подобного стекла, которое на месте могут отрезать в нужный размер. Более бюджетный вариант – использовать старое стекло с двери или обычное оконное стекло, которое с одной стороны заматировать (зашлифовать) вибрационной шлифмашинкой, чтобы сделать его непрозрачным.

Рисунок 80

После подготовки стёкол собираются рамы (см.рис. 81).

Для этого откручивается одна из поперечин и в паз вставляются поочёрёдно стёкла и деревянные перемычки.

Рисунок 81

После этого нижняя поперечина прикручивается на своё место (см.рис. 82).

Рисунок 82

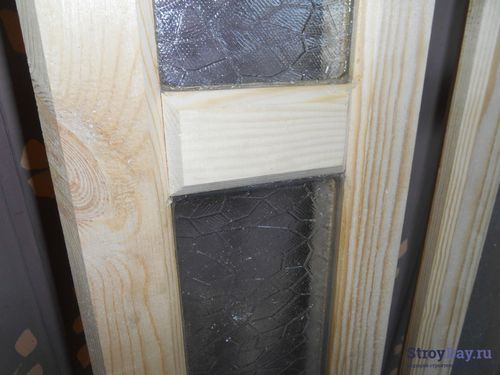

Паз под стёкла намеренно был сделан больше толщины стекла на 1-2 мм, чтобы заполнить теперь образовавшийся зазор прозрачным силиконовым герметиком (см.рис. 83).

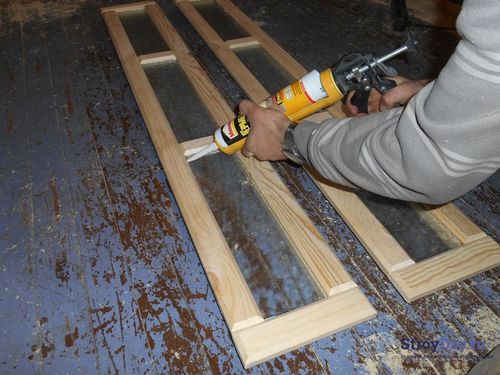

Пластиковый носик у тубы срезается для получения валика толщиной 3-4 мм.

Рисунок 83

После заполнения зазоров герметик аккуратно разравнивается (см.рис. 84). Для высыхания герметика желательно подождать несколько часов.

Благодаря заполнению зазоров в рамы не будет попадать дождевая вода и кроме того стёкла будут прочно зафиксированы от вибраций.

Рисунок 84

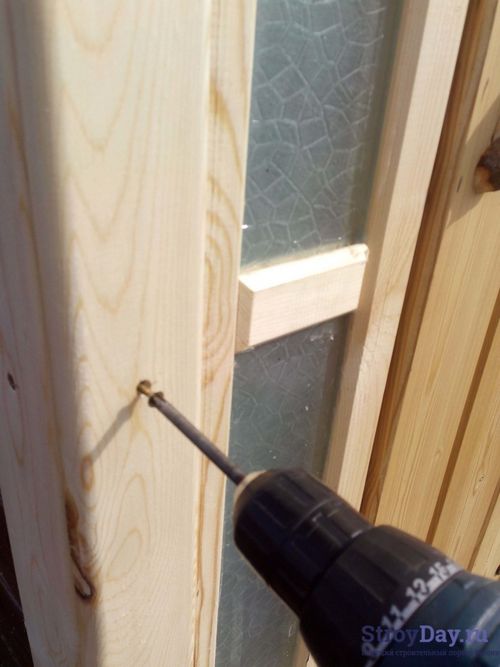

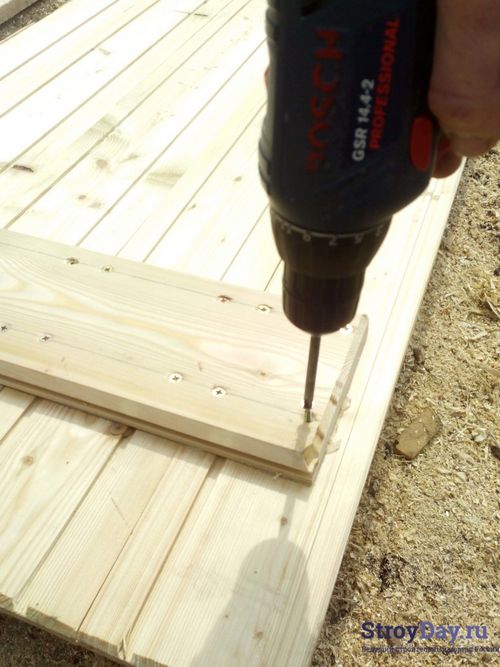

Рамы фиксируются в подготовленных для них проёмах саморезами. Для этого с внутренней стороны стоек просверливаются отверстия, через которые и вкручиваются саморезы (см.рис. 85).

Предварительно в верхней и нижней частях проёмов прикручиваются короткие обрезки деревянных панелей.

Рисунок 85

Делаем дверь в дачный туалет

Дверь собирается из таких же деревянных панелей, только в вертикальном положении.

Для этого замеряются размеры проёма и набирается дверное полотно необходимой ширины и длины. Если полотно шире проёма – то оно обрезается в нужный размер симметрично – таким образом, чтобы крайние панели были одинаковой ширины.

К ширине проёма следует прибавить по 2 см справа и слева – поскольку дверь будет перекрывать стойки.

Верхняя часть обрезается под таким же углом, что и верхние бруски каркаса.

После обрезки в размер фрезеруются фаски по периметру (см.рис. 86).

Рисунок 86

Панели скрепляются друг с другом с помощью поперечин, которые вырезаются из обрезков панелей. За счёт ширины панелей можно обойтись без укосины – жёсткость полотна будет достигаться за счёт саморезов и нанесению силиконового герметика перед прикручиванием поперечин (см.рис. 87).

В поперечинах обязательно следует предварительно просверлить отверстия.

Рисунок 87

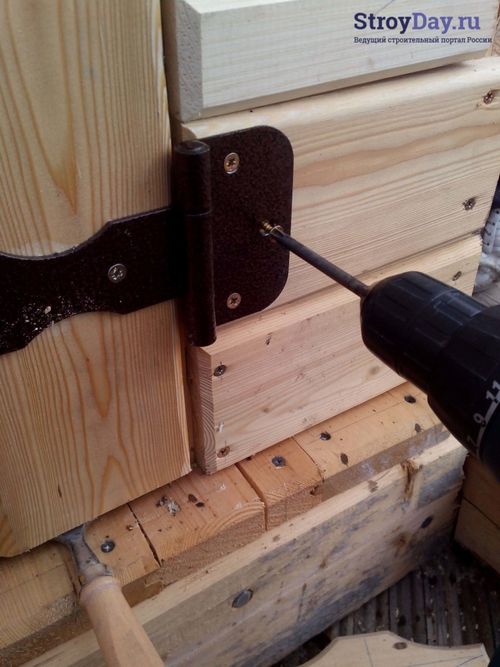

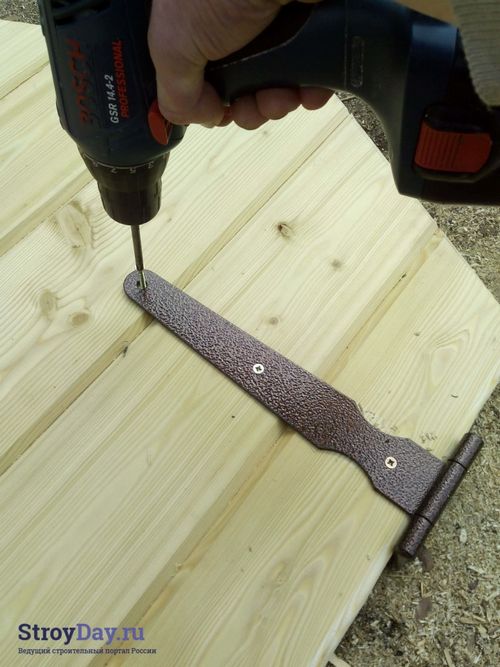

Навесы желательно выбрать с длинным плечом и прикручивать их в те места, где прикручены поперечины (см.рис. 88).

Рисунок 88

Чтобы выставить зазор в 4-5 мм между полом и дверью, достаточно подложить под дверь стамеску (см.рис. 89).

Рисунок 89

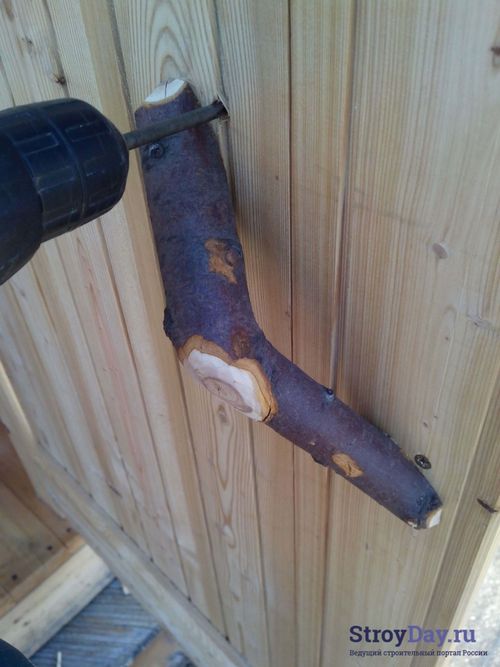

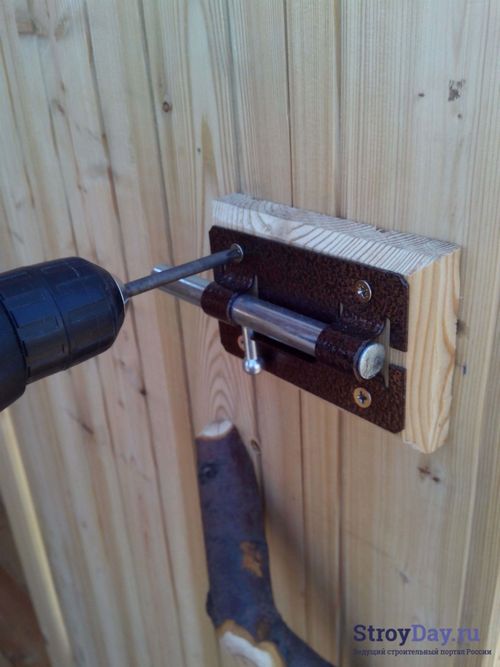

Один из важных элементов – дверные ручки – изготавливаются из обрезков изогнутых веток дерева (см.рис. 90). Ручки крепятся к двери саморезами.

Рисунок 90

Чтобы снаружи не было видно шляпок от саморезов, сначала следует прикрутить внутреннюю ручку, а после этого, закрыв ручкой шляпки саморезов, наружную.

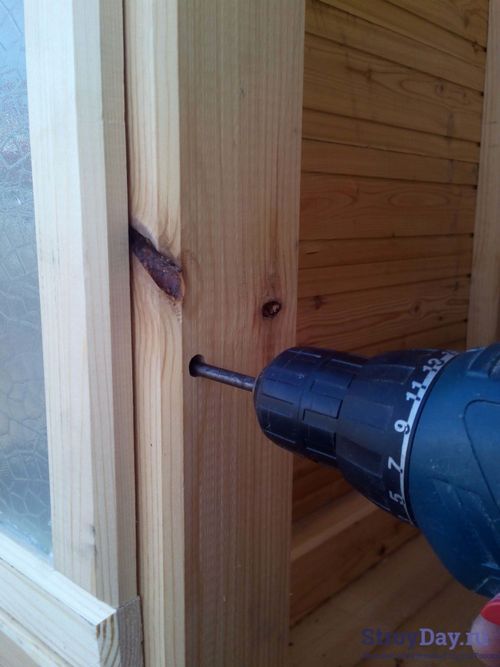

Рисунок 91

Углы всей конструкции закрываются нащельниками шириной 70-80 мм и толщиной 12-15 мм. Они крепятся на саморезы (см.рис. 92 ).

Рисунок 92

Покраска туалета

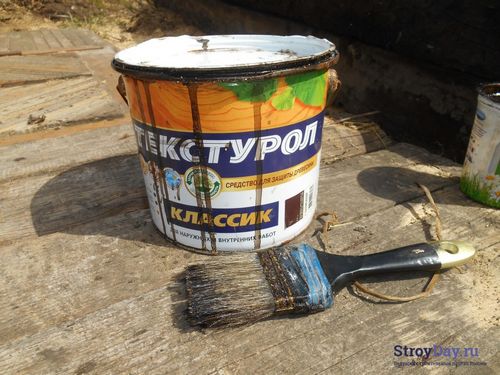

Окончательный внешний вид всей деревянной конструкции определяется покраской. Покрытие желательно выбирать атмосферостойкое, рассчитанное для эксплуатации в уличных условиях (см.рис. 93).

Рисунок 93

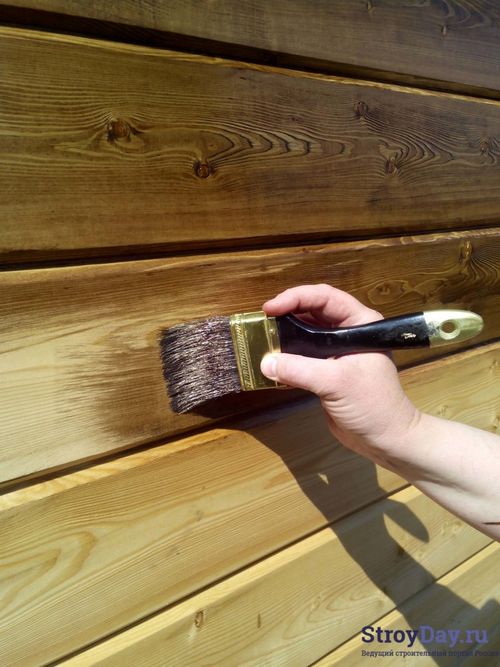

Краска или пропитка наносятся кистью в один или два слоя. Для более явного выделения структуры древесины необходимо тщательно растирать кистью материал по всей окрашиваемой поверхности (см.рис. 94.)



Рисунок 94

После просушки покрытия, рекомендованного изготовителем в инструкции, работу можно считать законченной… (см.рис. 95, 96, 97 и 98)

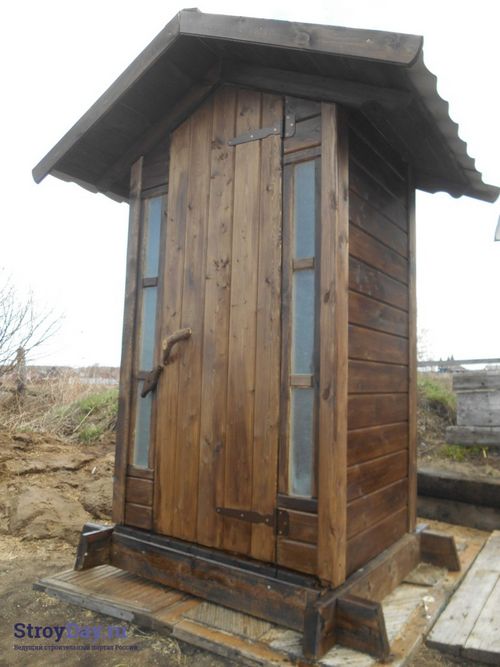

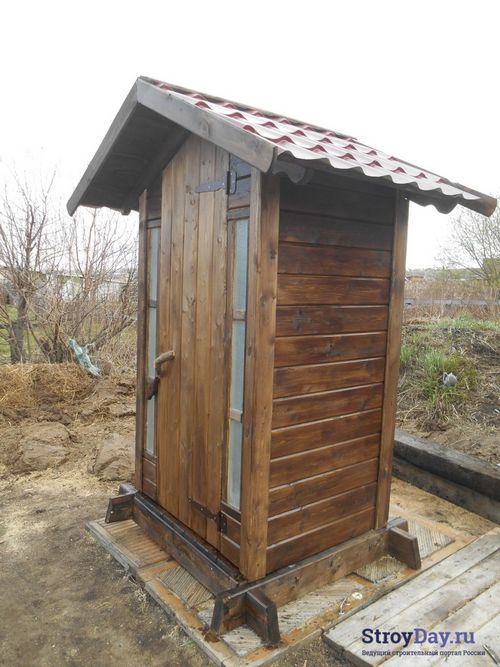

Готовый дачный туалет — фото

Фотография туалета сбоку

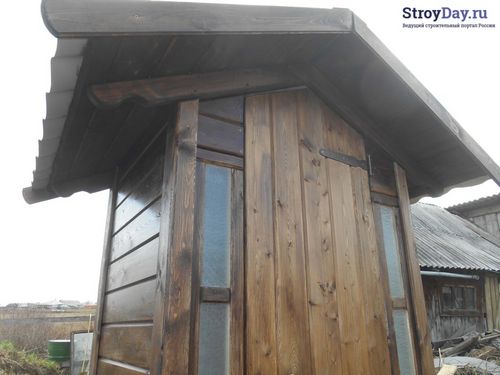

Дачный туалет готов
