Установка и монтаж мансардных окон своими руками инструкция

Доброго дня и интересного чтения!

Кто бы мог подумать, что один из наших школьных двоечников на очередной встрече выпускников покажет себя совсем с непривычной стороны.

По его рассказам, подарил родителям шикарный дом и сейчас строит баню, причем с мансардой.

Разговорились с ним, рассказал ему, что можно сделать мансарду более комфортной, если установить наклонные окна. Идея ему понравилась, решил обратиться к нам в фирму.

Содержание:

Установка и монтаж мансардных окон своими руками инструкция

Вот так и налаживаются профессиональные связи.

Если и вы заинтересовались такой идеей, то рекомендую прочитать полезную информацию об особенностях их установки.

Установка и монтаж мансардных окон своими руками инструкция
Установка мансардных окон – инструкция:

В зависимости от применяемого кровельного материала, архитектурных и теплоизоляционных условий мансардные окна можно установить:

  • на различной глубине (три уровня посадки): N (0 см), V (-3 см), J (-6 см)
  • на стропилах или обрешётке

1. Мансардные окна можно устанавливать в крышах со скатом от 15° до 90°.

Высота установки может быть произвольная, однако, учитывая условия эксплуатации, обзор и освещённость помещения, а также строительные нормы, окна необходимо устанавливать так, чтобы нижний край окна находился на высоте ПО — 170 см от уровня пола.

Высота установки также зависит от угла наклона крыши и размера окна.

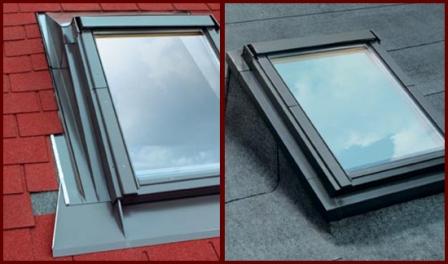

2. Окно должно быть установлено над черепицей – под окном должен находиться целый, не обрезанный ряд черепицы.

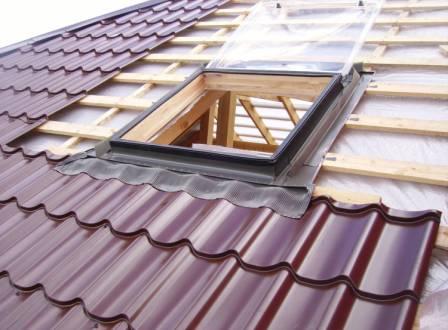

Если крыша покрыта профилированным кровельным материалом, окно нужно установить на рекомендованном расстоянии между верхним краем кровли и нижним краем окна.

В том случае, если кровля находится на значительном расстоянии от окна, необходимо установить дополнительный ряд кровельного материала.

Установка и монтаж мансардных окон своими руками инструкция
Если крыша покрыта кровельным материалом с высоким профилем, необходимо срезать или склепать волны кровли таким образом, чтобы исключить повреждение свинцового фартука оклада.

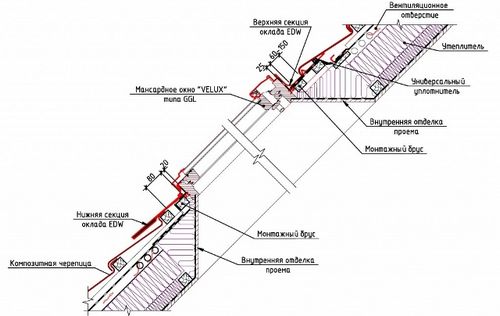

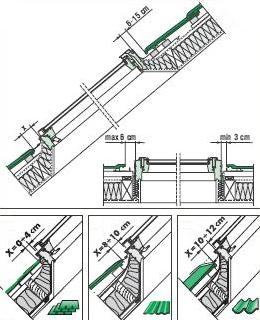

3. Необходимо соблюдать рекомендованные расстояния между окном и кровлей:

  • под окном: 0-4 см для плоских кровельных материалов, при глубине посадки J — 14 см;
  • 10 см для низкопрофилированных кровельных материалов;
  • 12 см для высокопрофилированных кровельных материалов;
  • вдоль окна: 3-6 см;
  • над окном: 6-15 см;

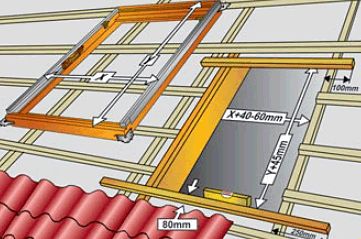

4. При монтаже на стропилах окно крепится к стропилам при помощи монтажных уголков.

Расстояние между стропилами должно быть соизмеримо с шириной окна и может быть больше на 2-5 см (например, для окна шириной 55 см оптимальное расстояние между стропилами составляет 57-60 см).

Установка и монтаж мансардных окон своими руками инструкция
Полезный совет! В том случае, если расстояние между стропилами не соответствует ширине окна, необходимо изменить конструкцию крыши.

При этом, обязательно обратить внимание на то, чтобы поперечные балки разместить на соответствующем расстояние от нижнего и верхнего края окна для правильной внутренней отделки (над окном — горизонтально, под окном — вертикально).

Установка и монтаж мансардных окон своими руками инструкция

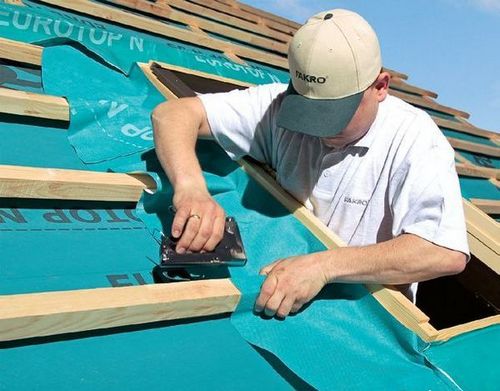

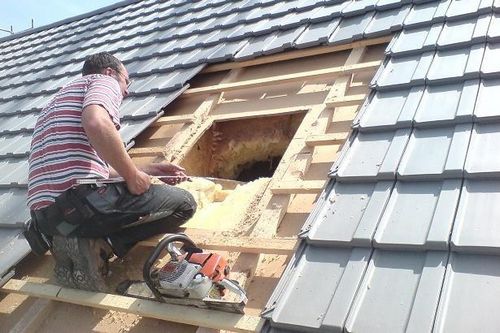

5. Обозначить на гидробарьере место установки окна. Вырезать в обозначенном месте отверстие с запасом 10 см с каждой стороны, чтобы потом прикрепить гидробарьер к оконной коробке.

Вырезать часть обрешётки в подготовленном месте. Для установки дренажного жёлоба вырезать фрагменты контробрешётки и надрезать наклонно гидробарьер.

6. Вынуть из упаковки окна алюминиевые профиль-накладки 1 и 2. Отсоединить от коробки окна нижний профиль-накладку 3, а также транспортировочные деревянные бруски.

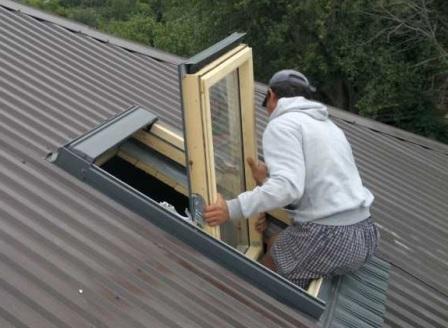

7. Вынуть створку окна из оконной коробки. Для этого необходимо установить окно нижним краем на полу и легко наклонить. Открыть окно и повернуть створку на 150°.

Установка и монтаж мансардных окон своими руками инструкция
Это важно! Если неаккуратно вынимать створку из окна это может привести к повреждения петель.

Придерживая окно в таком положении, при помощи отвертки закрутить блокировочные винты в петлях на три оборота по часовой стрелке.

Установка и монтаж мансардных окон своими руками инструкция
8. Вынуть створку из окна в соответствии с указанным направлением. Выполнять эту операцию осторожно, одновременно вынимая створку из петель. Не соблюдение этого требования может привести к повреждения петель.

9. Монтажные уголки прикрутить к оконной коробке на расстоянии 10 см от края так, чтобы они не попадали на обрешетку крыши.

Снаружи оконной коробки отфрезерованы пазы, обозначенные буквами (N, V и J) соответствующие различной глубине посадки окна.

Каждому пазу соответствует определённый тип оклада. В обозначении оклада тип оклада (N, V или J) обозначен последней буквой, например, EZV 06.

Монтажные уголки прикрутить к коробке таким образом, чтобы цифра на мерной линейке уголка:

  • соответствовала толщине обрешётки;
  • совпадала с пазом выбранной глубины посадки окна.

Выбранная глубина посадки окна (N, V или J) должна соответствовать обозначению на упаковке оклада. Монтаж окна в крыше со сплошной обрешёткой производиться аналогично монтажу окна на стропилах.

Установка и монтаж мансардных окон своими руками инструкция

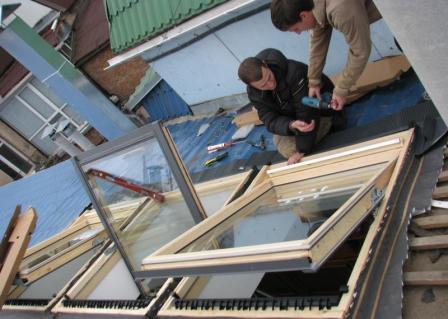

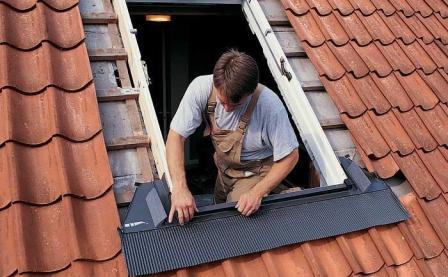

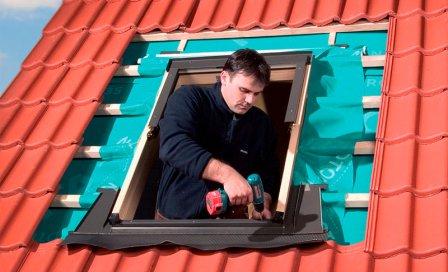

10. Установить оконную коробку в подготовленном месте крыши. Монтажные уголки должны опереться на стропилах. Проверить, совпадает ли паз на оконной коробке с верхней плоскостью обрешётки.

С помощью уровня проверить горизонталь нижнего края окна. В случае необходимости, подкладывая под уголок клин, установить горизонталь. Прикрутить шурупами к стропилам только нижние уголки.

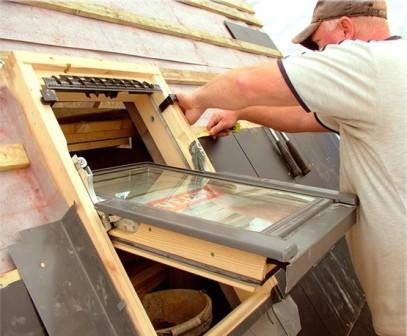

11. Вставить створку окна в оконную коробку.

Для этого необходимо:

  • взять створку в руки, т.е. наружным стеклом к себе, а низ окна кверху;
  • удерживая створку в вертикальном положении вложить её снаружи в петли равномерно без перекоса;
  • выкрутить блокировочные винты на три оборота против часовой стрелки, и закрыть окно.

12. Створку приоткрыть и проверить параллельность щели между створкой и коробкой внизу окна. Подкладывая пластиковый клин из крепёжного комплекта под верхний монтажный уголок со стороны меньшего зазора, устранить непараллельность.

13. Закрыть окно и проверить параллельность щели между створкой и коробкой по бокам. В случае необходимости, передвигая верхнюю часть коробки влево или вправо, устранить непараллельность.

Прикрутить шурупами к стропилам верхние уголки.

Установка и монтаж мансардных окон своими руками инструкция
Обратите внимание! Если при строительстве крыши применяется гидробарьер, необходимо над окном установить дренажный жёлоб.

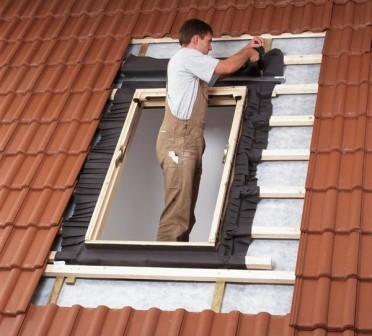

14. В том случае, если при строительстве крыши применяется гидробарьер, необходимо в подготовленное место над окном установить дренажный жёлоб для отвода конденсируемой влаги в сторону от окна, а также прикрепить гидробарьер к оконной коробке.

15. Проверить надежность функционирования окна. В моделях, имеющих вентиляционное устройство, решету необходимо открыть полностью.

источник: leroymerlin.ru



Мансардные окна

Установка и монтаж мансардных окон своими руками инструкция
Компания ПрофМаркет рада предложить Вам купить мансардные окна, цена которая доступна каждому от лучших производителей, оптом и в розницу.

Если вы собираетесь купить мансардные пластиковые окна, наша компания предложит лучшую стоимость и широкий выбор, а наши профессиональные консультанты ответят на все ваши вопросы, касательно продукции в каталоге сайта Профмаркет.

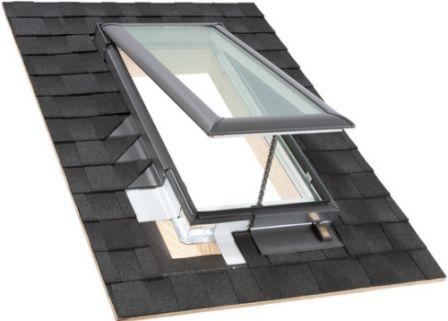

Мансардными называют окна, монтаж которых осуществляется прямо в кровлю.

При этом мансардные окна нужны не только для освещения подкровельного пространства, но и для защиты от атмосферных явлений.

Итак, мансардные окна – это конструктивная часть крыши. Ввиду этого они должны соответствовать всем требованиям, характерным несущим элементам по надежности, прочности, водонепроницаемости.

Особенности мансардных окон

Установка и монтаж мансардных окон своими руками инструкция
Главной особенностью мансардного окна является его расположение – в плоскости крыши. Из-за его наклона крепления конструкции испытывают увеличенную нагрузку, ведь им приходится держать окно.

Данное окно отличается от обычного и способом открывания — по центральной оси, хотя сегодня уже изобрели модели с открыванием вбок и по верхней оси.

Такие особенности конструкции позволяют легко мыть окна и обеспечивают улучшенный обзор. А с помощью уникальной фурнитуры створка способна хорошо фиксироваться в любом положении.

Окна для мансард могут быть разной формы, которая обычно зависит от конфигурации кровли, что позволяет повторить ее изгибы и оригинальность.

В этом также помогает универсальная монтажная система и наличие различной комплектации. Большая способность пропускать свет и небольшой проем окон обеспечивают лучшее освещение.

Специально для разных регионов были придуманы подходящие стеклопакеты: для холодных – многослойные, энергосберегающие, для жарких – зеркальные, тонированные, светоотражающие.

С практической точки зрения часто применяют окна с антиконденсатными закаленными, противоударными, самоочищающимися стеклопакетами, а в плане декоративных функций — витражи или цветное стекло.

Кроме того, мансардные окна могут быть оснащены дистанционным управлением и другими внешними и внутренними системами.

Окна фирмы Велюкс

Знаменитая фирма Велюкс славится непревзойденным качеством продукции, которая сделает Вашу мансарду светлой и уютной.

Большой опыт на мировом рынке позволяет компании постоянно улучшать продукцию и достигать новых стандартов качества.

Среди достоинств мансардных окон этой фирмы можно выделить их:

  • отличную теплоизоляцию. Они способны выдержать самые суровые испытания: дождем, ветром, градом;
  • удобство применения. Окна легко открывать благодаря удобной ручке-планке, расположенной в верхней части. С ее помощью регулируется плотность закрывания конструкции и настраивается фиксация;
  • прочность, которая достигается за счет состава. Для производства мансардных окон используется северная сосна, обладающая высокой плотностью и прочностью. Она выполнена в виде клееного бруса, пропитанного фунгицидным и двойным лаковым составом;
  • Установка и монтаж мансардных окон своими руками инструкция
  • хорошие вентиляционные характеристики. Особая конструкция позволяет проветривать помещение даже тогда, когда окно закрыто. Все модели Велюкс оснащены не только эффективным вентиляционным устройством, но и съемным, легко моющимся фильтром (от насекомых и пыли);
  • надежность, которая достигается специальной технологией установки окна. Оно крепится особыми пластинами к обрешетке (и одновременно к стропилам), что позволяет правильно зафиксировать конструкцию. Правильная установка — это гарантия долговечности;
  • хорошую звукоизоляцию. Все модели Велюкс имеют утолщенные стеклопакеты, которые хорошо защищают от шума;
  • наличие большого количества аксессуаров. Специально для этих окон компания придумала и выпустила декоративные элементы для уюта и комфорта: шторы, жалюзи, маркизет, москитную сетку, рольставни;

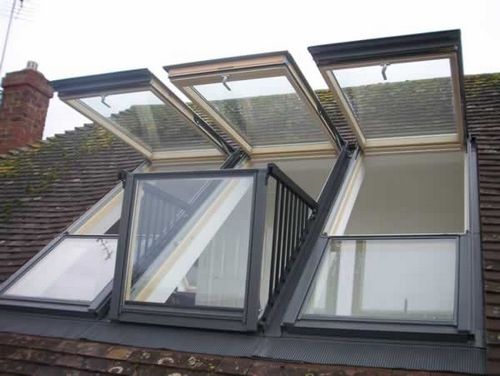

  • наличие большого модельного ряда, который включает в себя модели: деревянные, с полиуретановым покрытием, с дистанционным управлением, окно-балкон, окно-террасу, карнизные, дополнительные элементы, световой туннель, окно-люк.

Издения фирмы Факро

Компания Fakro изготавливает мансардные окна из клееной древесины на основе сосны высокого качества. В процессе производства древесина обрабатывается антисептиком и покрывается лаковым составом в 2 слоя.

Снаружи она защищена алюминиевым профилем, покрытым полиэстером.

Установка и монтаж мансардных окон своими руками инструкция

В середине створки окна расположены петли, что позволяет поворачивать окно на 180° и легко мыть. Специальная задвижка фиксирует его в совершенно любых положениях.

Благодаря вентиляционной решетке, имеющейся на всех мансардных окнах Факро можно проветривать помещение в закрытом состоянии.

Решетка имеет оригинальную конструкцию с хорошими акустическими и фильтрационными свойствами.

Ручка на этих окнах расположена внизу, что облегчает их открывание без использования дополнительных средств. А его открывание позволяет фиксировать конструкцию в 3-х положениях: закрытом, приоткрытом и открытом.

В стеклопакеты Факро установлены закаленные устойчивые к ударам стекла.

Мансардные окна фирмы Рото

Установка и монтаж мансардных окон своими руками инструкция
Немецкая фирма «ROTO-FRANK» изобрела мансардные окна Рото, которые способны выдерживать такую же нагрузку, что и кровля. За счет их особой конструкции и оклада (под разные виды кровли) точки примыкания никогда не протекут.Не пропусти!  Установка жалюзи на пластиковые окна: варианты крепления, видеоинструкции

У данных оконных конструкций есть достоинства, отличающие их от окон других производителей:

  • особая фурнитура;
  • встроенные уголки для монтажа;
  • комплектация пароизоляционным фартуком;
  • готовый термоизоляционный блок;
  • регулировка створки после монтажа;
  • наличие надежного уплотнителя по периметру створки и короба.

Не так давно фирма «ROTO-FRANK» начала производить мансардные окна нового поколения – Рото Designo. Они имеют неповторимый дизайн, уникальную расцветку, современную отделку, плавную форму накладок, скрытые крепления.

Кроме того, расширилась цветовая палитра накладок, и к стандартным цветам добавился антрацит металлик. Все места примыкания окна к кровле оснащены специальными уплотнителями, замками и другими элементами.

Какие мансардные окна лучше: Велюкс, Факро или Рото

Сравнение состава

Продукция Велюкс изготавливается из северной сосны — очень плотного и прочного материала. Она представляет собой клееный брус, покрытый фунгицидным и лаковым составом (в 2 слоя).

Установка и монтаж мансардных окон своими руками инструкция
Обратите внимание! По сравнению с остальными окнами эти конструкции считаются более прочными и долговечными.

Изделия Факро производятся из сосны высокого качества. Она выполнена в виде клееной конструкции, пропитанной антисептическим составом (в условиях вакуума) и покрытая полиакриловым лаком в 2 слоя.

Окна Рото. Для изготовления этих мансардных окон применяют северную сосну в виде клееного бруса. В зависимости от модели он может быть двух- или трехслойным с нанесением фунгицидной пропитки и лакового покрытия.

Стеклопакеты

Установка и монтаж мансардных окон своими руками инструкция
Конструкции Велюкс имеют энергосберегающие стеклопакеты, произведенные согласно современной технологии «теплого периметра».

Самое слабое место у обычных окон – периметр, поэтому разделительная рамка выполнена не из традиционного алюминия, а из тонкостенной цельной стали с закруглениями на углах.

Внутри стеклопакета мансардного окна содержится инертный газ — аргон, от потери которого помогает силиконовая герметизация (вместо бутилового герметика). Стеклопакеты окон Велюкс способны выдержать морозы до -55 градусов.

В окнах Факро используются энергосберегающие стеклопакеты, заполненные аргоном, в результате чего мансардное помещение будет теплым и уютным круглый год.

Сами стекла имеют повышенную прочность, устойчивы к экстремальным атмосферным явлениям. Благодаря специальным предохранителям стеклопакет защищен от выдавливания и взлома.

Установка и монтаж мансардных окон своими руками инструкция
Мансардные окна фирмы Рото состоят из однокамерного стеклопакета, стекла которого имеют толщину 4 мм. Внутри него закачан аргон (криптон), что обеспечивает высокую теплоизоляцию.

Стекло некоторых моделей проходит через закалку для повышения прочностных характеристик.

Открывание окон

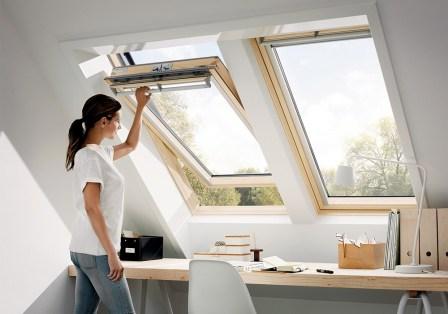

Конструкции Велюкс открываются очень легко с помощью ручки вверху рамы. Благодаря этому можно располагать их на оптимальной высоте (до 110 см от перекрытия), что обеспечит хороший обзор хоть сидящему человеку, хоть стоящему.

Под окном могут располагаться любые предметы интерьера, так как верхняя ручка останется доступной.

Установка и монтаж мансардных окон своими руками инструкция

Мансардные окна Факро с помощью ручки и специальных задвижек могут фиксироваться в шести положениях. Ручка находится внизу конструкции, что, конечно, удобно невысоким людям, но опасно детям и не позволит расположить что-нибудь под окном.

Изделия Рото имеют механизм, позволяющий поворачивать их по двум осям. Открывание окна по верхней оси открывает отличный обзор и в то же время не даст намокнуть в дождливую погоду.

При использовании специальной фурнитуры можно заблокировать створки в 4-х точках, что убережет от взлома.

Вентиляционные характеристики

Установка и монтаж мансардных окон своими руками инструкция

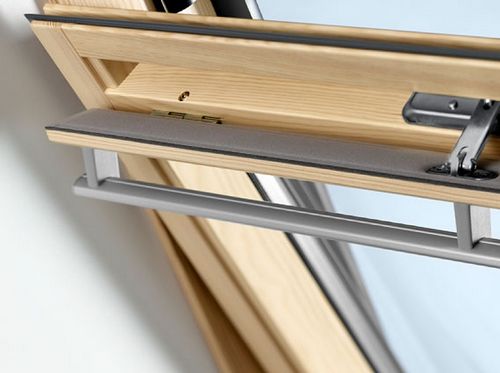

Все модели Велюкс снабжены вентиляционным устройством, а у некоторых из них ручка совмещена с уникальной форточкой-клапаном для вентиляции.

Данные конструкции обладают достаточно высоким воздухообменом, который зависит от размера. Кроме того, все они оснащены съемным фильтром, который выступает защитой против насекомых и пыли.

Мансардные окна фирм Факро и Рото имеют подобные вентиляционные клапаны, но в плане устройства немного уступают фирме Велюкс.

Особенности монтажа

Компания Велюкс все предусмотрела, поэтому в монтаже их окон нет ничего сложного, ведь в процессе установки используются только готовые, подогнанные по размеру аксессуары.

Установка и монтаж мансардных окон своими руками инструкция
Это важно! Компания Велюкс все предусмотрела — в монтаже их окон нет ничего сложного.

Благодаря ним максимально снижена вероятность ошибки и отлично защищает от холода, протечек, промерзания. Все мансардные окна фирмы Велюкс снабжены предустановленными кронштейнами для облегчения монтажа штор.

Окна Факро могут монтироваться как на обрешетку, так и на стропила.

В их установке тоже нет ничего сложного, если она осуществляется на обрешетку, ведь не нужно подгонять шаг стропильных конструкций под размеры окна.

Конструкции Рото тоже монтируются легко и просто на различные кровли. Они прикрепляются к обрешетке, но можно дополнительно закрепить их на стропилах благодаря установочным уголкам.

Герметичность

Установка и монтаж мансардных окон своими руками инструкция
Мансардные окна Велюкс оснащены трехуровневым контурным уплотнением, что идеально защищает от сквозняков и потерь тепла. Такая уникальная система позволяет применять их практически в любом регионе страны.

Конструкции Факро имеют по периметру уплотнительный контур, что обеспечивает плотное прилегание и предотвращает теплопотери.

Изделия Рото тоже снабжены уплотнителями между стеклопакетом и примыкающим профилем из алюминия, что избавит от конденсата по контуру остекления.

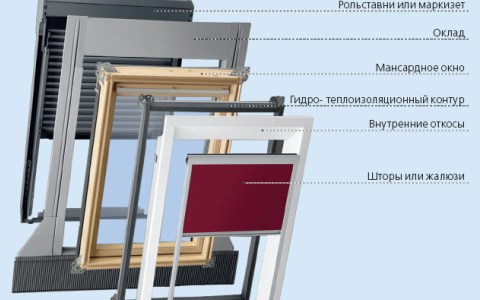

Аксессуары к окнам

Окна всех производителей могут быть укомплектованы различными аксессуарами, но изделия Велюкс имеют больше декоративных элементов, чем остальные.

Например, украсят дом и сделают его уютным разнообразные шторы, рольставни, маркизет, жалюзи, москитные сетки, система удаленного управления (электрическая, на солнечной энергии).

Таким образом, рассмотрев 3-х основных производителей мансардных окон, можно сделать окончательный выбор, который останется только за Вами!

источник: profmarket74.ru

Установка мансардных окон своими руками

Монтаж мансардных окон нужно проводить только по инструкции и с постоянной проверкой качества установки. Иначе крыша будет протекать.

К тому же, многие совершают ошибки при самостоятельном монтаже, что также приводит к плачевным последствиям. Поэтому читайте и запоминайте.

Как правильно установить

Чтобы узнать, как правильно устанавливается мансардное окно, придерживайтесь нижеприведенных рекомендаций:

Установка и монтаж мансардных окон своими руками инструкция

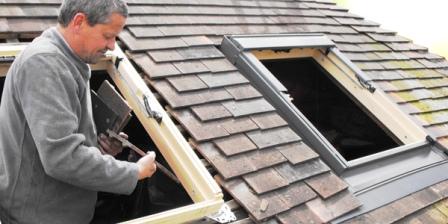

1. Перво-наперво запомните: мансардное окно крепится не к обрешетке, а к стропильной системе (вертикальные стропильные балки).

2. Если в конструкции стропильной системы есть поперечные горизонтальные балки, то нижнюю часть окна лучше располагать на них. Также можно ориентироваться на рейки обрешетки.

3. Расстояние между оконной коробкой и стропилами не должно быть не менее 3 см с каждой стороны. Это расстояние необходимо для выравнивания мансардного окна.

4. Для облегчения монтажа можно под нижней частью окна установить горизонтальную балку к стропильной системе.

5. Монтаж мансардного окна. Уровнем выравниваем нижнюю часть окна и прикручиваем уголки (не до конца) саморезами (должны быть в комплекте).

6. Стараемся выровнять длину окна параллельно стропилам и закручиваем саморезы в продолговатых отверстиях на крепежных уголках (тоже не до конца, чтобы впоследствии можно было точно отрегулировать положение оконной коробки).

7. Когда мансардное окно уже самостоятельно держится, нужно выровнять его положение так, чтобы расстояние между рамой и стропилами с боков было примерно одинаковым.

8. После окончательной регулировки и проверки со всех сторон болты можно закрутить полностью.

Установка и монтаж мансардных окон своими руками инструкция
Полезный совет! Гидроизоляционный материал должен полностью обрамлять оконную коробку с нахлестом на боковины рамы.

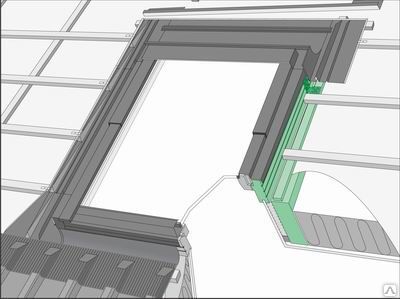

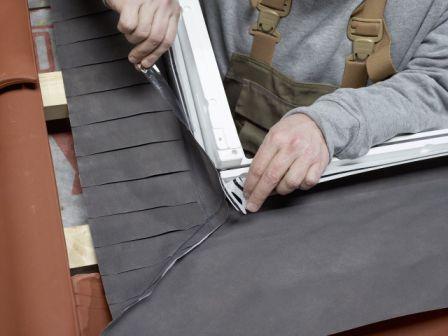

9. Укладка гидроизоляционного материала. Он должен полностью обрамлять оконную коробку с нахлестом на боковины рамы. Порядок укладки идет снизу вверх.

Сначала нижняя часть материала подгоняется к раме с нахлестом, в боковых выступах делается надрез, чтобы приложить их к крыше. Затем добавляются боковые изоляционные листы с нахлестом на боковины рамы.

Верхние и нижние выступающие части надрезаются снизу и сверху и заводятся под первый нижний изоляционный лист, а сверху на боковину коробки.

Верхний лист укладывается так же, как и нижний, только уже поверх боковин (надрезы на краях делаются так, чтобы наложить их на боковые листы). В итоге все места накладок изоляции друг на друга прикручиваются саморезами.

Установка и монтаж мансардных окон своими руками инструкция
10. Если у вас профильная кровля, то перед установкой окладов под мансардным окном нужно прибить тонкую рейку для того, что бы закрепить на ней мягкий гофрированный фартук, который будет плавно ложиться на профиль.

Рейка располагается на расстоянии 10 см от нижнего края оконной коробки, и выступает по бокам на 30 см.

11. Установка окладов. Для начала запомните: если ваши оклады фиксируются защелками, кляммерами или задвижками, то дополнительные механические крепления (гвозди, саморезы) не требуются.

Так же, как и с изоляцией, сначала монтируется нижний оклад (сверху на кровлю). На него сверху надевается фиксирующая накладка для мансардного окна. Оклад и накладка закрепляются с помощью прилагаемых саморезов в подготовленные отверстия.

Боковые секции нижнего оклада прибиваются к раме короткими гвоздями (2 см). Боковые оклады вставляются в нижний оклад до упора (специальные надрезы можно загнуть наружу для усиления крепления).

Боковые оклады также прибиваются к оконной коробке гвоздями, а к обрешетке или стропилам при помощи кляммеров.

Если у вас мягкая или плоская кровля, то боковые кромки окладов можно слегка примять, чтобы не поднимать кровельный материал.

Перед верхним окладом нужно установить на мансардное окно накладки и прикрутить саморезами через специальные отверстия. Верхний оклад устанавливается просто: с боков прикручивается к окну саморезами, к обрешетке крепится кляммерами.

12. Если у вас мягкая или плоская кровля, то ее с боков можно укладывать на оклад только при помощи битумных материалов. Профильная кровля заводится на бока так, чтобы она заканчивалась целой верхней дугой.

А сверху кровлю нужно заводить на оклад с отступом от него 6-10 см.

13. Стык окладов с кровельным материалом обязательно нужно изолировать герметиком, идущим в комплекте, либо другой клеящей лентой.

14. После установки мансардной коробки на нее надевается створка (или стеклопакет, если окно глухое).

Установка и монтаж мансардных окон своими руками инструкция
15. Утепление окна можно проводить изнутри, подсовывая утеплитель по периметру (минераловата) и закрывая его снаружи от конденсата фольгированным теплоизоляционным слоем. Со сторон откосов утеплитель тоже укладывается.

16. На утеплитель надевается пароизоляция. Как правило, на ее концах есть защелки для крепления к мансардному окну.

В местах отходя пароизоляционного фартука можно сделать дополнительные крепления саморезами или герметиком.

Как правило, в мансардном окне устанавливаются черновые откосы, которые впоследствии закрываются общей отделкой помещения. Сделать такие откосы несложно: нужно просто разметить длину, ширину и углы для верхнего и бокового откоса.

Откосы для треугольных мансард устраиваются таким образом, чтобы нижний откос смотрел вертикально вниз, а верхний горизонтально. Мансарды с ломаной крышей могут иметь не сильные откосы.

Установка и монтаж мансардных окон своими руками инструкция
Обратите внимание! Не забывайте, что под мансардным окном должно быть отопление.

Стоит учитывать, что от разных производителей способы монтажа мансардных окон могут немного отличаться. В будущем мы рассмотрим их по-отдельности.

Также будут рассмотрены способы установки различных видов мансардных окон и аксессуаров.

источник: gold-cottage.ru

Монтаж мансардных окон

Установка и монтаж мансардных окон своими руками инструкция
Мансардные окна устанавливаются в крыши. Такие окна по устройству, а также принципам установки и эксплуатации существенно отличаются от фасадных.Не пропусти!  Как замерить оконный проем для установки пластикового окна?

Основные параметры, влияющие на эксплуатацию мансардных окон:

  • устройство кровельного пирога;
  • правильная установка;
  • эксплуатация в зимний период;
  • микроклимат.

Устройство кровельного пирога

В соответствии с инструкциями большинства производителей кровельных материалов, утепленный кровельный пирог должен состоять из следующих слоев (сверху вниз):

  • кровельное покрытие (металлочерепица, гибкая черепица и т.д.)
  • обрешетка под кровельное покрытие (сплошная или шаговая; установка мансардных окон осуществляется на этот слой)
  • вентзазор (чаще всего образуется контробрешеткой над диффузионной мембраной)
  • диффузионная мембрана (пропускающая пар изнутри помещения)
  • деревянные стропильные ноги, утеплитель
  • пароизоляция
  • черновая подшивка

Подробнее — см. инструкции производителей.

Если монтаж мансардных окон осуществляется в неправильный кровельный пирог (например, отсутствует вентзазор), возникает вероятность протечек в области окон, связанных с подкровельным конденсатом.

Мансардные окна Velux, Fakro, Roto

Оптимально, чтобы установка окон, будь то окна Велюкс, Факро или Рото, осуществлялась специалистами, имеющими опыт в данном виде работ и знающими принципы устройства кровельного пирога.

При выборе подрядчика следует обращать внимание на опыт работы компании, количество сотрудников, наличие договора, гарантий.

Если же Вы решили устанавливать мансардные окна своими силами или привлечь монтажников без опыта в данном виде работ, Вам необходимо ознакомиться с инструкциями, приложенными к окну и другой фирменной продукции.

Установка и монтаж мансардных окон своими руками инструкция
Это важно! Если Вы решили устанавливать мансардные окна своими силами — Вам необходимо ознакомиться с инструкциями, приложенными к окну.

Установка окон требует подготовки проема. Ширина проема для монтажа мансардного окна должна быть больше ширины окна: для Velux – на 4 — 6 см (лучше 6 см), Fakro – на 2 — 5 см (лучше 4 — 5 см), Roto – на 6 — 7 см (лучше 7 см).

Ограничение по высоте будет зависеть от формы откосов. Для откоса «раскрытой» формы (нижний откос – вертикальный, верхний – горизонтальный) расположение поперечных досок определяется при помощи уровня.

Для откоса, перпендикулярного окну, расстояние между поперечными досками должно быть на 4 — 6 см больше высоты окна (см. инструкцию по установке).

Установка и монтаж мансардных окон своими руками инструкция
При монтаже мансардного окна рекомендуется планировать откос «раскрытой» формы, т.к. он обеспечивает лучшую вентиляцию окна и лучшую освещенность.

Установка оконной коробки. Оконная коробка устанавливается при помощи кронштейнов, входящих в комплект, на обрешетку / сплошное основание, на которое укладывается кровельное покрытие.

Для правильного монтажа мансардного окна оконную коробку необходимо выровнять в плоскости. Если скат не ровный, под кронштейны крепления можно устанавливать клинья, как правило, входящие в комплект.

Также нельзя допускать скоса оконной коробки от прямоугольной формы. Для этого на нее необходимо установить поворотную часть и выровнять оконную коробку по ней.

Утепление, гидроизоляция вокруг оконной коробки. Оконная коробка обычно располагается выше слоя утепления кровли, важно правильно утеплить «мостик» между утеплителем крыши и оконной коробкой.

Установка и монтаж мансардных окон своими руками инструкция
При монтаже мансардного окна утепление этого места оптимально выполнить материалом, входящим в состав монтажного пакета:
  • Velux – теплоизоляционный пояс из вспененного полиэтилена
  • Fakro – блоки утеплителя из шерсти овцы
  • Roto – встроенный теплоизоляционный пояс из вспененного полиэтилена

При установке мансардных окон Велюкс или Факро утепление данного участка можно выполнять при помощи минваты, пенофола и других материалов (монтажную пену использовать нельзя), но это сложнее и может привести к уменьшению срока эксплуатации окна.

Гидроизоляция вокруг оконной коробки выполняется по инструкции производителя.

Установка оклада. Выполняется по инструкции производителя, отличается в зависимости от кровельного покрытия. Нельзя нарушать целостность планок оклада (например, просверлить саморезом при креплении металлочерепицы вокруг оклада).

Утепление, пароизоляция откосов. После монтажа мансардного окна важно уложить утеплитель на откосах, если этого не сделать, окно может «промерзнуть». При монтаже каркаса под откосы нельзя повреждать пароизоляцию.

Установка и монтаж мансардных окон своими руками инструкция
Полезный совет! После монтажа мансардного окна важно уложить утеплитель на откосах.

При установке фирменных откосов каркас не требуется, т.к. откос держится на оконной коробке в специальном пазе.

Данная статья носит информационный характер и не является руководством по монтажу мансардных окон.

Помните: профессиональная установка окон стоит дешевле, чем переустановка неправильно установленного (особенно в случаях, когда какие-либо элементы окна / оклада / кровли были повреждены).

источник: www.strd.ru

Особенности установки

Монтаж мансардных окон лучше всего поручать профессионалам, хотя, если у вас есть свободное время, большое желание сэкономить и вы любите делать все своими руками, тогда можете попробовать выполнить установку самостоятельно.

Установка и монтаж мансардных окон своими руками инструкция

Для того, что бы свести к минимуму потерю тепла, создать оптимальную вентиляцию в мансардном помещении, избежать попадания влаги на поверхность рам (для деревянных рам) нужна правильно установить мансардные окна.

Прежде чем начинать установку окон своими руками, предлагаю ознакомиться с некоторыми нюансами, которые надо учитывать при установке мансардных окон своими руками, ну или для контроля бригады которая будет вам их ставить.

Установка и монтаж мансардных окон своими руками инструкция
Это важно! При выборе модели мансардных окон для своего дома подумайте, какие предлагаемые функции, Вам обязательно понадобятся, а какие нет.

Разные модели окон отличаются своей функциональностью, что в основном отражается на цене. Так зачем переплачивать за функции, которые возможно даже не пригодятся.

Установка и монтаж мансардных окон своими руками инструкция
Оклады мансардных окон тоже имеют отличия по типу кровли
– если оклад будет несоответствовать виду кровельного материала это приведет к трудности установки и эксплуатации.

В самом начале процесса установки будьте особенно внимательны: отклонение нижней части окна по горизонтали создаст проблемы при установке откосов.

Независимо от того, какой угол ската имеет крыша, плоскости откосов должны быть в таком положении: нижний – перпендикулярно, верхний – параллельно полу.

Отклонение от этого правила приводит к тому, что нарушается циркуляция тепла в мансарде (в зоне окна). В результате чего, зимой откосы будут промерзать и под облицовкой может появиться конденсат.

Специалисты советуют ставить под мансардными окнами радиаторы отопления – теплый воздух не позволит конденсату появляться на оконном стекле и откосах.

Установка и монтаж мансардных окон своими руками инструкция
Обратите внимание! Для монтажа откосов не стоит использовать металлический профиль, так как он обеспечит мостики холода и гарантирует появление конденсата.

Качественно теплоизолируйте оконные блоки по всему периметру, это будет гарантией отсутствия влаги в зоне мансардных окон. Лучше всего для таких целей использовать теплоизоляционный контур.

Установка и монтаж мансардных окон своими руками инструкция
Защитить окно от протечек можно если правильно установить гидроизоляционные фартуки и качественно произвести стыковку кровельного материала с окладом.

Пыле- и влагонепроницаемость окон добивается с помощью регулировки зазора между рамой и коробкой. Первым делом необходимо отрегулировать боковые зазоры – делаются одинаковыми с двух сторон, плоскости оконной рамы и коробки – параллельны.

Для этого (ослабив крепления в верхних монтажных уголках) смещаем верх оконной коробки влево или вправо, выбрав правильное положение фиксируем, затягивая саморезы.

Второе – регулируем зазоры в месте прилегания рамы к оконной коробке при закрывании окна. Прикрыв (неплотно) окно, определяем, ту часть рамы которая примыкает первой, затем в верхнем уголке с этой стороны ослабим саморез.

Подложим под уголок пластиковый клин. Смещая его, регулируем коробку так, чтобы все стороны рамы прилегали к ней одновременно.

Установка и монтаж мансардных окон своими руками инструкция
Это важно! Во время монтажа оклада внимательно проверяйте правильность стыковки элементов и крепления.

Придерживаясь этих советов, можно правильно произвести монтаж мансардных окон, а так же избежать проблем при эксплуатации.

Пошаговая инструкция

Для того, что бы быстро и правильно произвести монтаж мансардных окон придерживайтесь такой последовательности.

Установка и монтаж мансардных окон своими руками инструкция
Сначала нужно разметить места установки исходя из того, чтобы в процессе установки окна появились плоскости для внутренней облицовки:
  • по низу окна – вертикальная;
  • по верху – горизонтальная.

Для этого необходимо выравнять нижний край окна по горизонтали, а его плоскость должна быть параллельно плоскости кровли.

Проем для установки окна в обрешетке должен превышать размер самой коробки: по ширине на 40 мм, по высоте 50 мм.

Это правило не является исключением и к размеру проема в кровельном материале при условии, что он установлен.

Установка и монтаж мансардных окон своими руками инструкция
Устанавливая окно между стропил нужно делать просвет между коробкой и стропилами не больше 30 мм. с двух сторон. Можно для удобства, прибить под оконную коробку (по плоскости) опорную балку (временно).

Теперь нужно по уровню выставить нижнюю часть коробки и закрепить саморезами нижние крепежные уголки. Для регулировки положения окна, саморезы в верхних уголках до конца не закручиваем.

Далее – регулируем зазор между оконной рамой и коробкой. Это поможет избежать сквозняков и протечек дождевой воды.

Для этого нужно верхнюю часть оконной коробки смещать влево, вправо, и выбрать оптимальное положение, при котором зазоры между оконной рамы и коробкой будут одинаковыми и после этого можно затянуть саморезы в верхних уголках.

Следующая регулировка – добиваемся равномерного прилегания рамы к коробке. Делается это так: почти полностью закрыв окно, определяем сторону, которая прижимается к раме раньше, и ослабляем саморез в верхнем уголке с этой же стороны.

Пластиковый клин, который входит в комплект, подкладываем под уголок и слегка подбиваем, до тех пор пока зазор не станет ровным по всей длине. После этого затягиваем саморез.

Установка и монтаж мансардных окон своими руками инструкция
Обратите внимание! Обратите Внимание! Производите регулировку сразу, потом этого уже сделать будет невозможно.

Следующий шаг — гидроизоляция, ее закрепляем внатяжку, на уровне верха оконной коробки, по периметру окна, не много приподнимая чтобы образовывался скат.

Если гидроизоляция кровли отсутствует, смонтировать ее можно вокруг окна отдельно.

Установка и монтаж мансардных окон своими руками инструкция
В местах примыкания гидроизоляции к окну слои должны перекрывать один другого на 20 см., для обеспечения защиты от ветра и протечек. Затем устанавливаем дренажный желоб.

Далее монтируем часть оконного оклада с низу, нужно заранее позаботиться об отверстиях под шурупы (входят в комплект).

Таким же образом монтируется и нижняя оконная накладка. Боковые части оклада вставляем в нижнюю часть до упора и прибиваем гвоздями на 20.

Теперь можно смонтировать верхнюю и боковые накладки.

Края кровли (кровельного материала) должны плотно примыкать к фальцу оклада, для его фиксации желательно использовать материал на битумной основе.

Ну что же, теперь Вы знаете как установит мансардные окна своими руками, или сможете самостоятельно проконтролировать ход установки.

До встречи на страницах сайта. Удачи вам и тепла вашему дому.

Вопросы, дополнения или пожелания можно написать на странице Вопрос-Ответ.

источник: alina-sharapova.ru





Похожие статьи
