Установка кондиционера своими руками - пошаговая инструкция!


Кондиционер следует выбирать и устанавливать заранее, не дожидаясь летнего зноя. Так можно сэкономить значительную сумму, особенно, если выполнить монтаж самостоятельно. Чтобы оборудование работало без сбоев, установка кондиционера своими руками должна производиться строго по инструкции, в подходящем для этого месте. Несоответствие технических условий или неправильный подбор деталей приведут к быстрой поломке сплит-системы.

Установка кондиционера своими руками - пошаговая инструкция!

Установка кондиционера своими руками

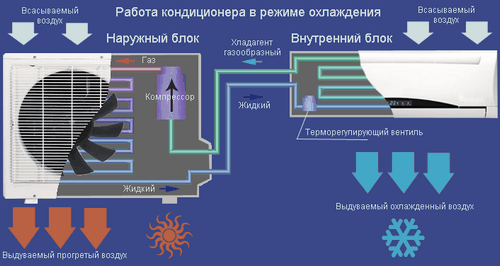

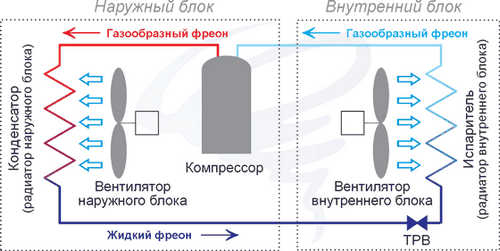

Принцип работы кондиционера

Чтобы правильно все установить, следует иметь представление об устройстве и принципе работы кондиционера. Он состоит из компрессора и испарительного блока, соединенных между собой трубками. Компрессор монтируют с наружной стороны стены, а испаритель устанавливают в помещении. Дорогие модели имеют не один внутренний блок, а несколько, которые подключены к одному компрессору.


В испарительный блок через сопло подается под большим давлением хладагент. Он попадает в камеру испарителя, там расширяется, закипает, а его пары начинают интенсивно поглощать тепло. Во время этого процесса выделяется водный конденсат и оседает на радиаторе испарительного блока. Оттуда влага направляется в резервуар и по трубке выводится за пределы здания.

Установка кондиционера своими руками - пошаговая инструкция!

Принцип работы кондиционера

Все это время компрессор откачивает испарения хладагента из камеры, повышая давление за насосом. В результате хладагент нагревается и из жидкости превращается в туман большой плотности. В таком состоянии хладагент поступает в оснащенную радиатором камеру для конденсата, охлаждается вентилятором и снова превращается в жидкость. В этом виде он снова подается под давлением в сопло испарителя и рабочий процесс повторяется.

Установка кондиционера своими руками - пошаговая инструкция!

Принцип работы кондиционера

Эффективность работы оборудования и расход электроэнергии прямо зависят от условий эксплуатации. Если рядом с кондиционером расположен какой-либо обогревательный прибор, компрессор расходует больше энергии и чаще выходит из строя. Вызвать поломку может и обычная пыль, попавшая внутрь системы, а потому проводить влажную уборку следует регулярно и очень тщательно. Нельзя ставить поверхность блока различные предметы, а также накрывать чем-либо.


Чтобы исключить испарение хладагента, при монтаже следует тщательно герметизировать все стыки и соединения. Наружный блок необходимо располагать ниже, чем внутренний, и по возможности в самом прохладном месте. Хорошо, если блок постоянно находится в тени от свеса крыши или стен. Соблюдение этих условий обеспечит бесперебойную работу кондиционера и комфортный климат в помещениях.

Установка кондиционера своими руками - пошаговая инструкция!

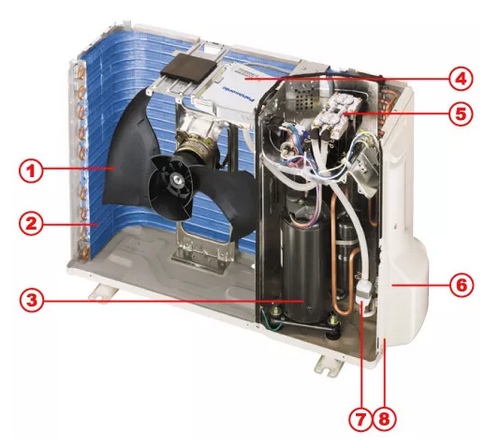

Наружный блок кондиционера










































Деталь кондиционера Описание
1. Вентилятор создает поток воздуха, обдувающего конденсатор
2. Конденсатор радиатор, в котором происходит охлаждение и конденсация фреона. Продуваемый через конденсатор воздух, соответственно, нагревается
3. Компрессор сжимает фреон и поддерживает его движение по холодильному контуру. Компрессор бывает поршневого или спирального (scroll) типа. Поршневые компрессоры дешевле, но менее надежны, чем спиральные, особенно в условиях низких температур наружного воздуха
4. Плата управления устанавливается только на инверторных кондиционерах. В не инверторных моделях всю электронику стараются размещать во внутреннем блоке, поскольку

большие перепады температуры и влажности снижают надежность электронных компонентов
5. Четырехходовой клапан устанавливается в реверсивных (тепло — холод) кондиционерах. В режиме обогрева этот клапан изменяет направление движения фреона. При этом внутренний и наружный блок как бы меняются местами: внутренний блок работает на обогрев, а наружный — на охлаждение

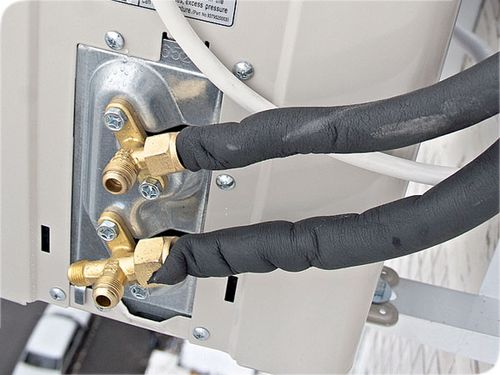

6. Штуцерные соединения к ним подключаются медные трубы, соединяющие наружный и внутренний блоки
7. Фильтр фреоновой системы устанавливается перед входом компрессора и защищает его от медной крошки и других мелких частиц, которые могут попасть в систему при монтаже кондиционера. Разумеется, если монтаж выполнен с нарушением технологии и в систему попало большое количество мусора, то фильтр не поможет
8. Защитная быстросъемная крышка закрывает штуцерные соединения и клеммник, используемый для подключения электрических кабелей. В некоторых моделях защитная крышка закрывает только клеммник, а штуцерные соединения остаются снаружи

Установка кондиционера своими руками - пошаговая инструкция!

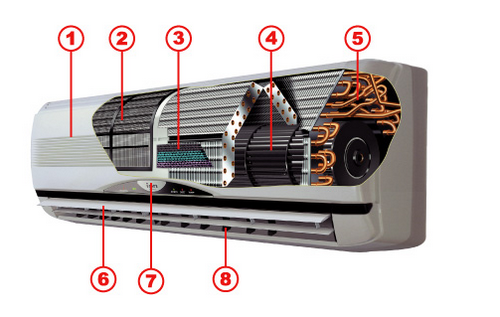

Внутренний блок кондиционера




















































Внутренний блок кондиционера Описание
1. Передняя панель представляет собой пластиковую решетку, через которую внутрь блока поступает воздух. Панель легко снимается для обслуживания кондиционера (чистки фильтров и т. п.)
2. Фильтр грубой очистки представляет собой пластиковую сетку и предназначен для задержки крупной пыли, шерсти животных и т. п. Для нормальной работы кондиционера фильтр необходимо чистить не реже двух раз в месяц
3. Фильтр тонкой очистки бывает различных типов: угольный (удаляет неприятные

запахи), электростатический (задерживает мелкую пыль) и т. п. Наличие или отсутствие фильтров тонкой очистки никакого влияния на работу кондиционера не оказывает
4. Вентилятор имеет 3 — 4 скорости вращения
5. Испаритель радиатор, в котором происходит нагрев холодного фреона и его испарение. Продуваемый через радиатор воздух, соответственно, охлаждается
6. Горизонтальные жалюзи егулируют направление воздушного потока по вертикали. Эти жалюзи имеют электропривод и их положение может регулироваться с пульта дистанционного управления. Кроме этого, жалюзи могут автоматически совершать колебательные движения для равномерного распределения воздушного потока по помещению
7. Индикаторная панель на передней панели кондиционера установлены индикаторы (светодиоды), показывающие режим работы кондиционера и сигнализирующие о возможных неисправностях
8. Вертикальные жалюзи служат для регулировки направления воздушного потока по горизонтали. В бытовых кондиционерах положение этих жалюзи можно регулировать только вручную. Возможность регулировки с пульта ДУ есть только в некоторых моделях кондиционеров премиум-класса
Поддон для конденсата расположен под испарителем и служит для сбора конденсата (воды, образующейся на поверхности холодного испарителя). Из поддона вода выводится наружу через дренажный шланг
Плата управления обычно располагается с правой стороны внутреннего блока. На этой плате размещен блок электроники с центральным микропроцессором
Штуцерные соединения расположены в нижней задней части внутреннего блока. К ним подключаются медные трубы, соединяющие наружный и внутренний блоки

Инструменты для монтажа кондиционера


Собираясь устанавливать кондиционер самостоятельно, нужно заранее приготовить все инструменты, которые могут понадобиться:



  • вакуумный и велосипедный насосы;
  • тестер для электромонтажа;
  • индикатор;
  • труборез;
  • манометр;
  • перфоратор;
  • набор для развальцовки труб;
  • ример.

    Установка кондиционера своими руками - пошаговая инструкция!

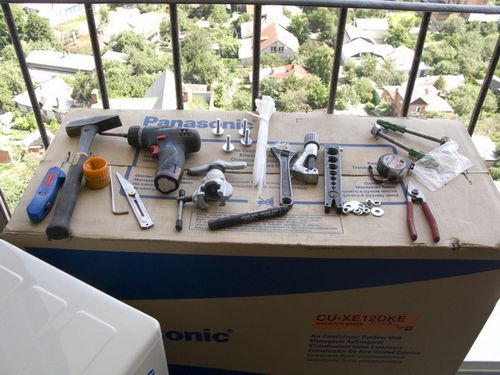

    Инструменты для работы

Кроме того, понадобится целая бухта медной трубки с завальцованными в заводских условиях концами. Не допускается наличие царапин, вмятин и подобных дефектов.



Устанавливать кондиционер лучше всего во время капитального ремонта, поскольку придется пробивать стену и повреждать отделку.



Видео — Принцип работы кондиционера



Инструкция по установке кондиционера


Если инструменты закуплены, кондиционер доставлен и распакован, можно приступать к работе. Первым устанавливают наружный блок, а затем монтируют систему внутри помещения. В процессе установки нельзя забывать о технике безопасности, особенно, если работы производятся на уровне второго этажа и выше.


Крепление наружного блока

Установка кондиционера своими руками - пошаговая инструкция!

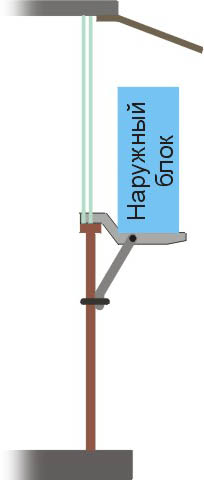

Установка наружного блока

Установка кондиционера своими руками - пошаговая инструкция!

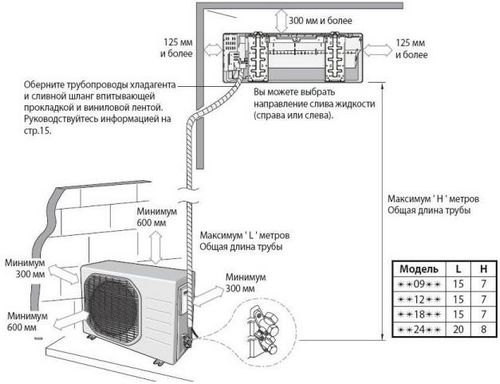

Выбор места установки кондиционера

При установке кондиционера в частном доме особых сложностей для размещения наружного блока нет, а вот в многоквартирном доме место нужно выбирать очень тщательно. Корпус блока не должен загораживать вид соседям, а конденсат не должен стекать по стене дома. При этом крепить кондиционер следует в пределах досягаемости с балкона, поскольку такое оборудование нуждается в периодическом обслуживании.

Установка кондиционера своими руками - пошаговая инструкция!

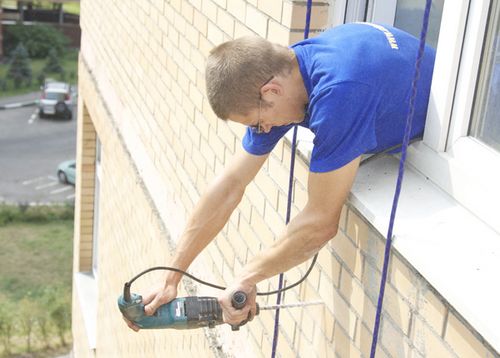

Сверление

Лучше всего, если блок будет закреплен с восточной или северной стороны окна или балкона, и желательно в его нижней части. Так он никому не будет мешать, а дотянуться до него можно без труда через открытое окно. С помощью уровня размечают места крепления кронштейнов и просверливают отверстия в стене под анкерные болты. Для прокладки межблочных коммуникаций сверлят сквозное отверстие диаметром 80 мм. В кирпичной стене рекомендуется сверлить по шву между кирпичами – это займет меньше времени и отверстие получится аккуратнее.

Установка кондиционера своими руками - пошаговая инструкция!

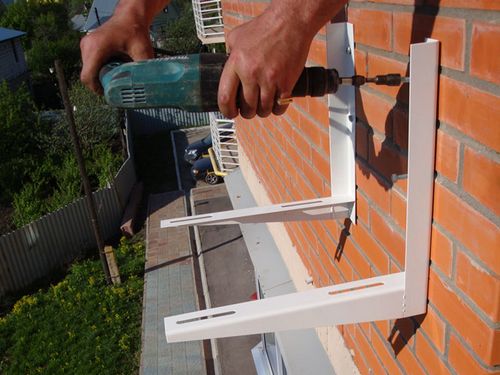

Установка кронштейнов

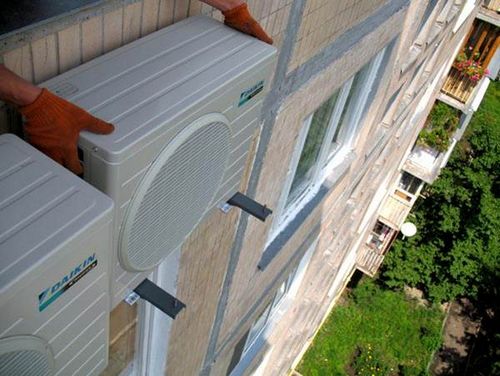

Кронштейны устанавливают по разметке, выравнивают и надежно закручивают болты. Сам наружный блок закрепляют так, чтобы между радиатором и поверхностью стены оставалось минимум 10 см. Подключение производят чуть позже, тогда же и заделывают образовавшиеся зазоры. Если блок надежно закреплен на вертикальной поверхности, можно переходить к следующему этапу.


Установка кондиционера своими руками - пошаговая инструкция!

Установа наружного блока

Монтаж внутреннего блока


Внутренний блок запрещено крепить за шторами, над батареей и в комнатах с источниками электропомех, которые могут стать причиной поломки блочного процессора. После выбора места обязательно проверяют стену на отсутствие уже проложенных коммуникаций – электрической проводки, водопроводных или отопительных труб.

Установка кондиционера своими руками - пошаговая инструкция!

Монтаж внутреннего блока

Установка кондиционера своими руками - пошаговая инструкция!

Монтаж внутреннего блока

Установка кондиционера своими руками - пошаговая инструкция!

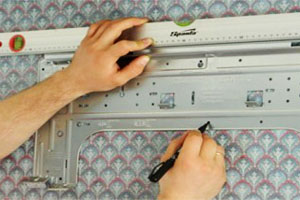

Как прикрепить панель внутреннего блока

Установка кондиционера своими руками - пошаговая инструкция!

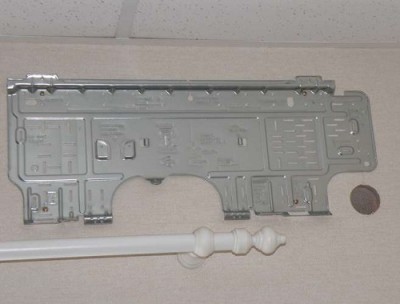

В месте установки внутреннего блока крепится монтажная пластина

Установка кондиционера своими руками - пошаговая инструкция!

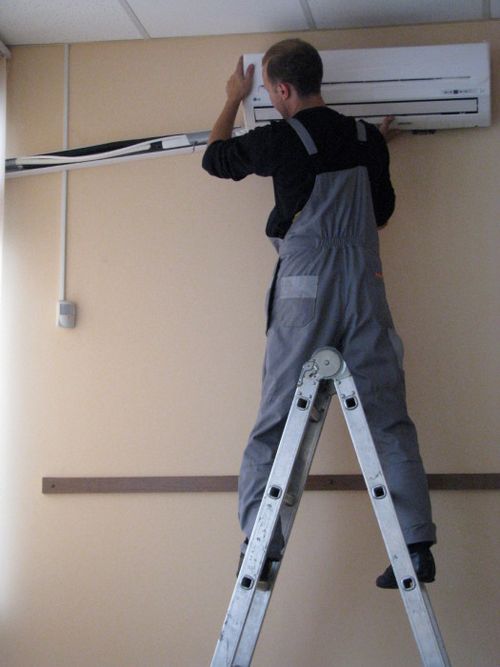

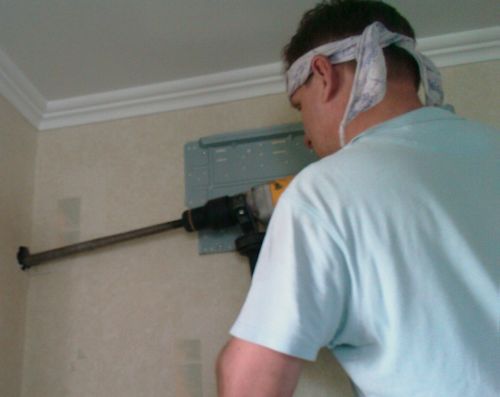

Установка внутреннего блока

Если участок свободен, крепят монтажную пластину: отступают от потолка 10 см, от угла стены 5 см и отмечают карандашом горизонтальную линию. Просверливают отверстия под крепежи и надежно прикручивают пластину. На пластину монтируют внутренний блок кондиционера, после чего в боковой стене сверлят отверстие для коммуникационного соединения – электропроводки, труб, шланги для отвода конденсата.


Подключение электропроводки


Для блока внутри помещения прокладывают свою проводку, минимальное сечение которой составляет 1,5 кв. мм. Обязательно устанавливают автомат отключения. Когда проводка уложена, ее подключают к щитку на вводе: провод желтого цвета с зеленой полоской подсоединяют к нулевому проводу. Для определения нуля и фазы следует воспользоваться индикатором.


После этого изолированными многожильными проводами соединяют клеммы обоих блоков, пропуская их через отверстие в стене. Наименования клемм обязательно должны совпадать с проводами, вся схема подключения четко расписана в приложенной к кондиционеру инструкции.


Прокладка труб


Медные трубки необходимо разрезать, оставляя запас на изгибы около метра. При выгибании трубок используют специальные инструменты, которые позволяют избежать морщин, вмятин и растрескивания металла. На подготовленные трубки одевают теплоизоляцию – пенополиуретановые шланги. Поролон в качестве уплотнителя не годится, так как имеет короткий срок эксплуатации.

Установка кондиционера своими руками - пошаговая инструкция!

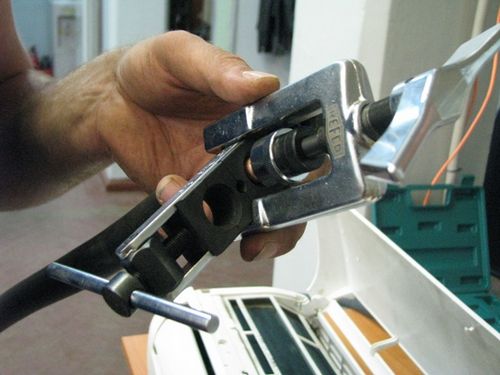

Вальцовка для медных труб

На утепленные трубы одевают резьбовые фланцы, при этом резьба должна располагаться у конца трубки. Следующий этап – развальцовка трубок. Выполнять развальцовку нужно очень аккуратно, чтобы на трубках не образовались трещины и канавки. Гайка должна легко одеваться на вальцовку, а затяжку лучше производить динамометрическим ключом – это исключит выдавливание развальцованных соединений из гайки.

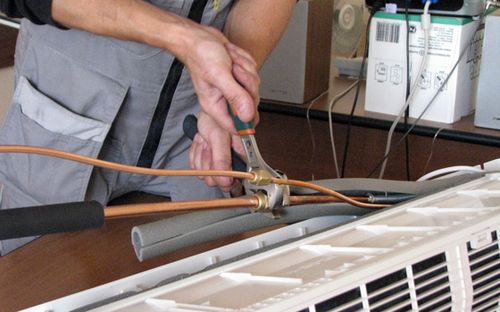

Поочередно крепят трубопроводы к соответствующим штуцерам, которые сложно перепутать из-за разных диаметров. На штуцерах закручивают фланцы так, чтобы соединение было плотным, но не пережатым, иначе есть риск повредить трубку. В заключение к патрубку стока подсоединяют отрезок пластиковой трубки с армированным корпусом. Крепление выполняют куском термоусаживаемой трубки или резьбовым фланцем, если он входит в комплект. Дренажную трубку следует отвести от несущей стены как можно дальше.

Установка кондиционера своими руками - пошаговая инструкция!

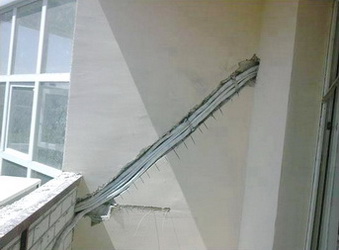

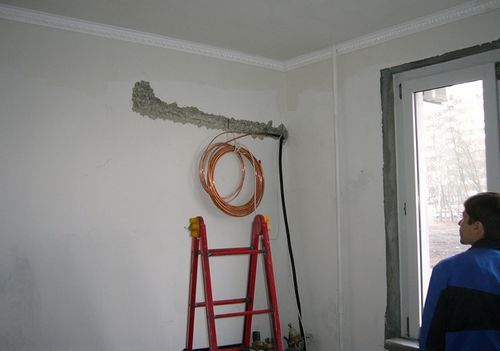

Прокладка труб

Теперь трубы заводят в отверстие, выравнивают, с наружной стороны закрепляют плотно к стене хомутами. Рядом фиксируют кабель проводки, подключают трубопровод к внешнему блоку. Отверстие задувают монтажной пеной или заполняют силиконом. Все наружные соединения проверяют с помощью велосипедного насоса и мыльного раствора на герметичность. Если где-то пропускает воздух, резьбу затягивают плотнее. После проверки мыльный налет стирают с резьбы чистой тряпкой.

Установка кондиционера своими руками - пошаговая инструкция!

Прокладка проводки

Установка кондиционера своими руками - пошаговая инструкция!

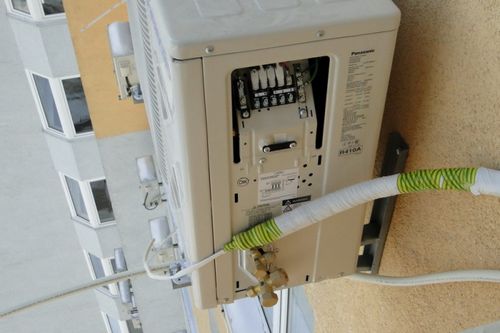

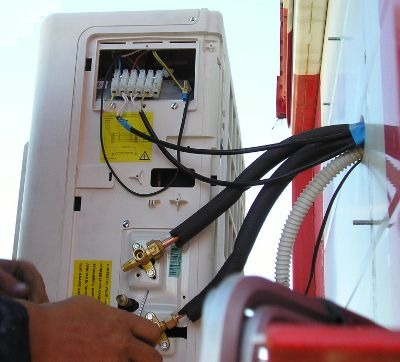

Подсоединение проводов к наружному блоку кондиционера

Установка кондиционера своими руками - пошаговая инструкция!

Подсоединение проводов к наружному блоку кондиционера

Вакуумирование системы


Вакуумирование системы дает возможность удалить мельчайшие частички пыли и влагу. Выполняется этот процесс после герметизации резьбовых соединений, иначе полностью выкачать воздух не получится. Для этого подсоединяют к системе вакуумный насос и в течение часа откачивают воздух.

Установка кондиционера своими руками - пошаговая инструкция!

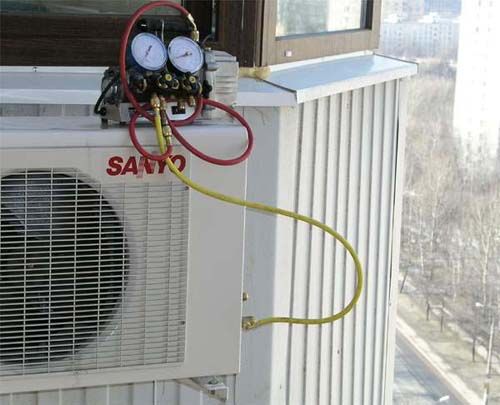

Вакуумирование кондиционера

Заполнение и тестирование кондиционера

Установка кондиционера своими руками - пошаговая инструкция!

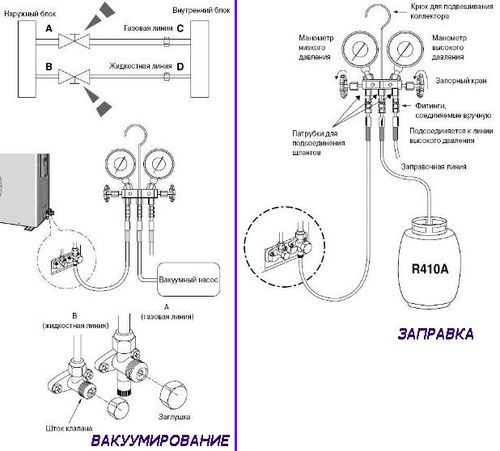

Схема соединений для вакуумирования и заправки кондиционера

Установка кондиционера своими руками - пошаговая инструкция!

Очень важно соблюдать элементарные правила пользования кондиционером

Хладагент из баллона необходимо закачать в систему. К баллону подключают переходник и манометр, а потом, строго следя за давлением, заполняют резервуар. Когда процесс завершен, на кондиционере включают автомат-разъединитель, после чего система самостоятельно входит в тестовый режим. Если все работает без сбоев, и циркуляция холодного воздуха становится равномерной, можно закрывать отверстие в стене, убирать последствия монтажа и наслаждаться прохладой.
