Приточный клапан в стену для вентиляции: регулировка, инструкция по установке, видео и фото

Клапаны бывают самыми разными, но наиболее эффективной считается (вполне справедливо, кстати!) их стеновая разновидность. Основываясь на своем опыте использования таких устройств, я расскажу о том, что такое стеновой клапан, как его выбрать и как установить.

Описание устройств для становой вентиляции


Область применения стеновых приточных клапанов


Для начала разберемся с самой проблемой и путями ее решения.

Приточный клапан в стену для вентиляции: регулировка, инструкция по установке, видео и фото

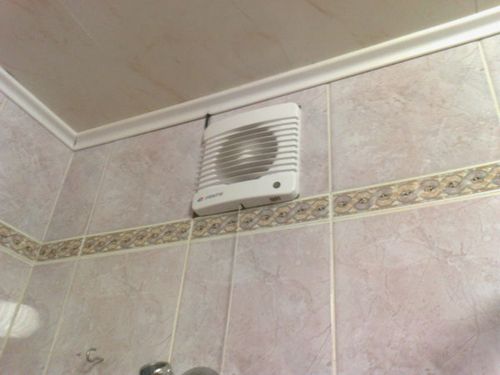

Для нормального воздухообмена необходима эффективно функционирующая вытяжка

Для обеспечения нормального микроклимата в помещении требуется воздухообмен, который можно условно разделить на два процесса — приток и вытяжку. С вытяжкой все более-менее понятно: в любой квартире есть вентиляционные отверстия, соединяющие помещения с общей вытяжной системой дома. Состояние этих коммуникаций — второй вопрос, но по крайней мере они хотя бы присутствуют.

Приточный клапан в стену для вентиляции: регулировка, инструкция по установке, видео и фото

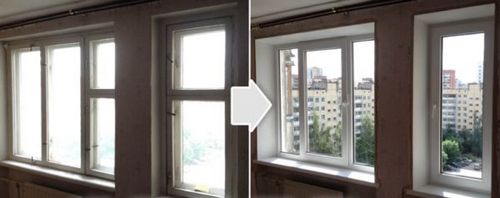

При замене старой столярки новыми герметичными окнами нарушается естественная вентиляция помещения

С притоком сложнее: его можно обеспечить только проветриванием. В домах старой постройки поступление свежего воздуха было реализовано, в том числе, и за счет щелей в оконных конструкциях.

Но пластиковые окна — это не деревянная столярка: они почти герметичны, и воздух не пропускают. В результате приток уменьшается почти до нуля, и интенсивность воздухообмена критически снижается.


Дополнительным барьером на пути притока становится наружное утепление фасадов паронепроницаемыми материалам — пенопластом или полистиролом.

Приточный клапан в стену для вентиляции: регулировка, инструкция по установке, видео и фото

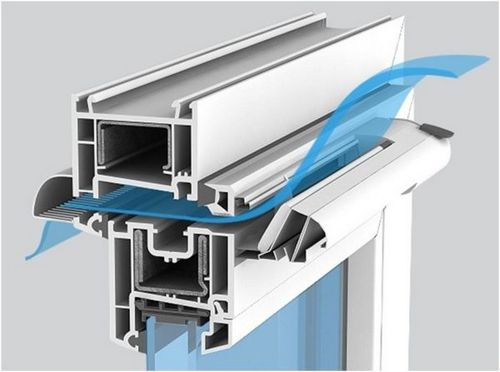

Оконный проветриватель — альтернатива стеновым клапанам

Для обеспечения поступления приточного воздуха в помещение сегодня используют различные вентиляционные устройства:


  1. Оконные клапаны.
  2. Приточные клапаны в стену.
  3. Общедомовые вентиляционные комплексы.

По пропускной способности стеновые модели превосходят оконные, потому для кардинального решения проблемы стоит использовать именно их.

Приточный клапан в стену для вентиляции: регулировка, инструкция по установке, видео и фото

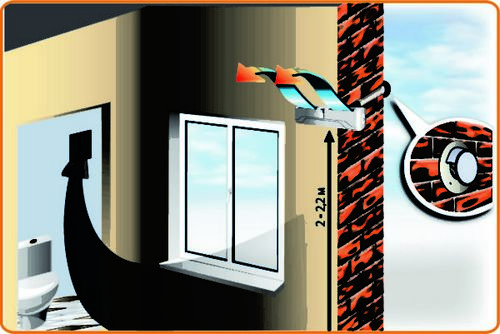

Циркуляция воздуха от стенового клапана до вытяжки

Функционирует стеновой приточный элемент довольно просто:


  1. Клапан устанавливается в сквозное отверстие в наружной стене. При этом заборное устройство должно быть расположено на открытом воздухе или в вентилируемом пространстве за обшивкой.
  2. Воздух поступает внутрь через систему простейших фильтров. Благодаря этому перед попаданием в помещение воздушные массы очищаются от наиболее опасных загрязнителей.
  3. Стабильный приток через клапан стимулирует воздухообмен. Благодаря увеличению притока активнее работает естественная вытяжка, и воздух с высоким содержанием углекислоты удаляется интенсивнее.

Установка приточного устройства помогает решить проблему недостаточного поступления воздуха, необходимого для циркуляции. И с моей точки зрения, это решение — одно из наиболее действенных и экономных.

Приточный клапан в стену для вентиляции: регулировка, инструкция по установке, видео и фото

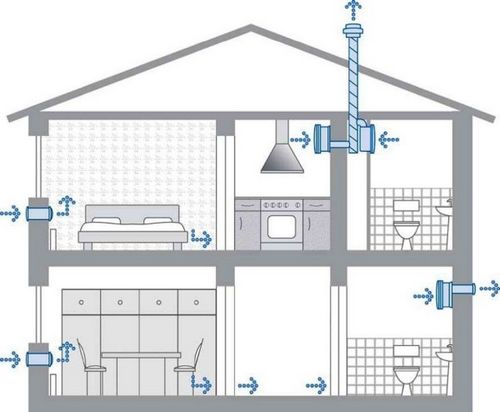

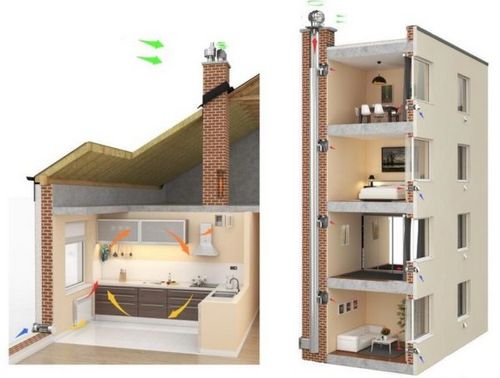

Пример циркуляции воздуха в частном и многоквартирном доме

Основные элементы конструкции


Клапан вентиляции, встраиваемый в стену, устроен довольно просто. По сути, это труба, связывающая помещение с улицей и оборудованная дополнительными приспособлениями для защиты от пыли, мусора, теплопотерь, а также для очистки наружного воздуха.

Приточный клапан в стену для вентиляции: регулировка, инструкция по установке, видео и фото

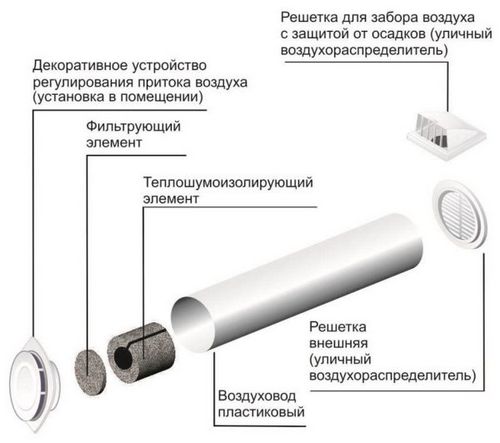

Схема, показывающая основные элементы конструкции проветривателя

Основные элементы стенового приточного клапана:


  1. Корпус устройства — обычно располагается в помещении на стене. Представляет собой пластиковую конструкцию из крышки и регулятора воздушного потока. Регуляторы могут работать по разной схеме, но принцип функционирования всегда один и тот же: чем шире открыто отверстие внутри клапана, тем больше воздуха поступает за единицу времени.

Приточный клапан в стену для вентиляции: регулировка, инструкция по установке, видео и фото

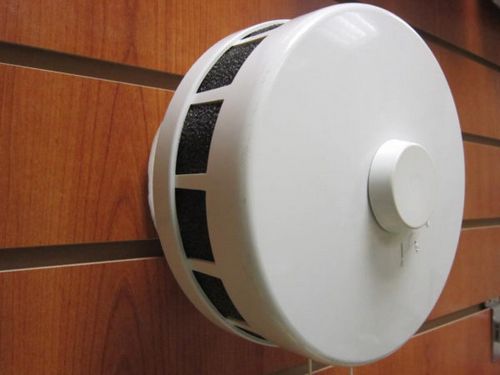

Эта часть устройства ставится внутри помещения


  1. Заслонки — внутренние элементы системы регулировки потока. Присоединяются к регулятору вентиляции, при повороте открывают или закрывают просвет внутри клапана.
  2. Система фильтров — монтируется внутри стены. Как правило, приточный клапан оснащается простым губчатым фильтром, который улавливает пыль. Использование более эффективных фильтров тоже возможно, но при этом сильно снижается пропускная способность.

Обычно при установке эффективных пористых фильтров в конструкцию добавляется всасывающий вентилятор.

Приточный клапан в стену для вентиляции: регулировка, инструкция по установке, видео и фото

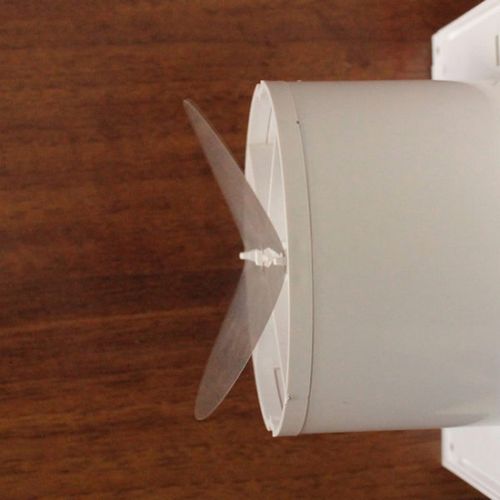

На фото — обратный клапан, блокирующий поток воздуха из помещения наружу. Наличие этого элемента повышает эффективность теплоизоляции


  1. Воздуховод клапана — полая труба диаметром от 100 до 200 мм у разных моделей и длиной до 1 м. Как правило, трубу приобретают с запасом по длине и при установке подрезают на месте — так можно подогнать устройство почти под любую толщину стенового ограждения.

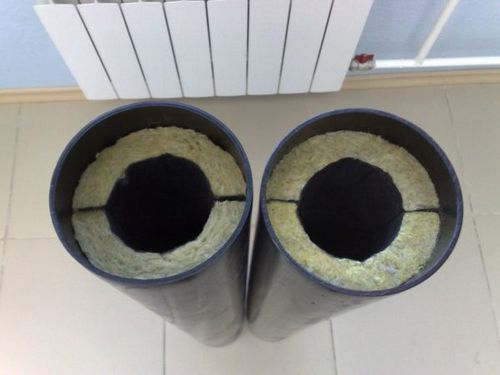

  2. Теплоизоляционные вставки и кожухи — система пористых труб и колец, которая устанавливается в отверстие для монтажа клапана. Делаются вставки из пенополиуретана или вспененного полиэтилена, обеспечивают защиту от промерзания и способствуют уменьшению потерь тепла при проветривании.

Кроме того, пористые вставки снижают уровень шума: при сильном ветре клапан может гудеть, причем довольно громко.


  1. Наружный корпус — часть системы, которая закрепляется на стене снаружи здания. Обычно в состав входит вентиляционная решетка с защитой от дождевых капель (дождеотбойником), козырек и москитная сетка. Последний элемент удерживает не только насекомых, но и тополиный пух, и крупный мусор.

Приточный клапан в стену для вентиляции: регулировка, инструкция по установке, видео и фото

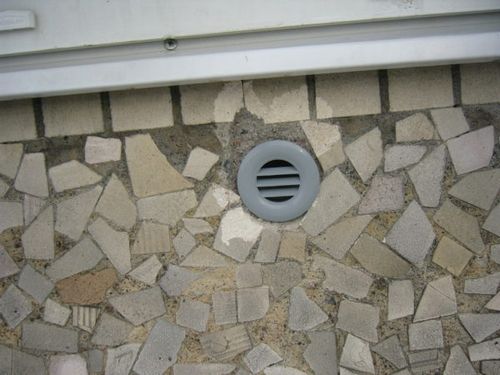

Наружная часть проветриватели оснащается решеткой для защиты от мусора

У разных моделей конфигурация этих элементов может отличаться, и довольно сильно. Но в целом схема устройства, а значит, и принцип его работы, не меняются.


Преимущества: 5 аргументов «за»


Приточный вентиляционный клапан, устанавливаемый в стену, обеспечивает нам такие преимущества:

Приточный клапан в стену для вентиляции: регулировка, инструкция по установке, видео и фото

Благодаря значительному диаметру установочных отверстий пропускная способность таких клапанов очень высока

  1. Эффективное поступление свежего воздуха. Производительность у таких моделей выше, чем у оконных, так что достаточно одного-двух клапанов на квартиру, и проблема с воздухообменом будет решена.
  2. Оптимизация микроклимата. Воздушный клапан не только гарантирует приток кислорода. Он еще и способствует более интенсивной работе вытяжки. А это значит, что из помещения будет удаляться отработанный влажный воздух, что поможет решить проблемы с плесенью и конденсатом.

Приточный клапан в стену для вентиляции: регулировка, инструкция по установке, видео и фото

Фильтр и москитная сетка помогут избавиться от основных загрязнений


  1. Очистка поступающего воздуха. Наличие наружной решетки и системы внутренних фильтров позволяет удалить из потока почти все механические загрязнения. С обычным оконным проветриванием — никакого сравнения!
  2. Автономная работа. Для функционирования системы не нужно электричество или другие источники энергии — устройство работает исключительно за счет разницы в давлении. Этим стеновой клапан выгодно отличается от большинства вентиляционных систем с принудительным забором воздуха.

Приточный клапан в стену для вентиляции: регулировка, инструкция по установке, видео и фото

Конструкцию можно установить в помещении, которое уже эксплуатируется — разрушения при этом будут минимальными

  1. Возможность установки в любой момент. Технология монтажа системы предусматривает сверление всего одного отверстия в стене. Чтобы сделать это, не обязательно демонтировать отделку, потому установить проветриватель можно и после ремонта.

Технология установки


Выбираем клапан


Чтобы подобрать устройство, которое будет использоваться в квартире, нужно обратить внимание на его функциональные параметры. Для стеновых приточных установок главными будут:

Приточный клапан в стену для вентиляции: регулировка, инструкция по установке, видео и фото

Для дома понадобится минимум два клапана, а то и больше — все зависит от площади и конфигурации помещений

  1. Производительность. У разных моделей этот показатель колеблется от 50 до 150 м3/ч. Приобретать конструкцию лучше с запасом по объему, ориентируясь на площадь помещения.

Норматив по воздухообмену для жилой зоны составляет не менее 3 м 3 /ч на квадратный метр площади квартиры. Так что второй клапан обычно приходится докупать, если в квартире три комнаты или больше.


  1. Возможность регулировки воздушного потока. У большинства моделей ручной регулятор присутствует, так что мы сами можем управлять интенсивностью проветривания. Но есть и полностью автоматические устройства, у которых заслонка открывается приводом, реагирующим на влажность в помещении.

Приточный клапан в стену для вентиляции: регулировка, инструкция по установке, видео и фото

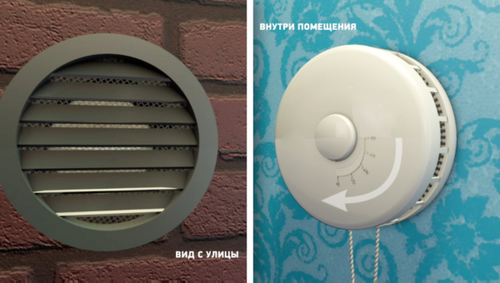

С помощью внутренней части устройства можно регулировать интенсивность воздушного потока


  1. Шумоизоляция. Наличие это опции крайне желательно, особенно при встраивании в толстую стену.
  2. Теплоизоляция. Базовое утепление есть у всех устройств, но если ваш дом находится в северном регионе, то желательно приобрести модель с дополнительным теплоизоляционным кожухом.

Приточный клапан в стену для вентиляции: регулировка, инструкция по установке, видео и фото

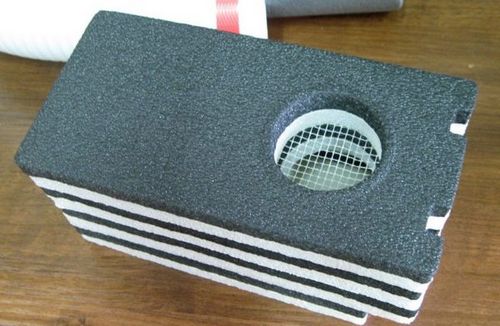

Гильзы с дополнительной теплоизоляцией сводят риск промерзания практически к нулю

  1. Цена. Чем проще модель, тем она дешевле. Вот почему для базового проветривания можно найти устройство за 2-3,5 тыс. рублей. Более современные модели стоят от 5 до 12 тысяч, но они помимо поступления воздуха могут также регулировать его поток и обеспечивают эффективную очистку.

Что нужно для монтажа?


При установке приточного клапана в стену мы будем нести расходы не только на покупку самого проветривателя. Монтаж с использованием специализированного оборудования обойдется примерно от 3 до 5 тысяч рублей в зависимости от региона и сложности работы. Если же доступ к оборудованию у вас есть, то можно сэкономить, установив конструкцию самостоятельно.

Приточный клапан в стену для вентиляции: регулировка, инструкция по установке, видео и фото

Самое сложное в работе — найти подходящий агрегат для бурения отверстий

Для монтажа нам понадобятся:


  1. Перфоратор с большой мощностью или стационарный стеновой бур.

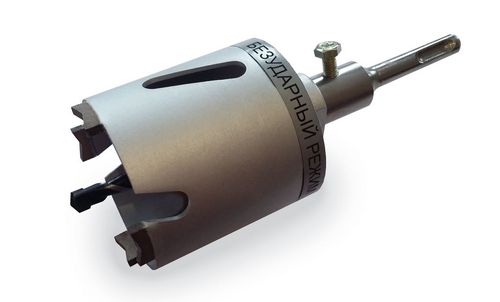

  2. Буровая штанга с коронкой, диаметр которой соответствует диаметру установочного отверстия для клапана.

Приточный клапан в стену для вентиляции: регулировка, инструкция по установке, видео и фото

Чтобы края отверстия были ровными, для стартового бурения применяются алмазные коронки

  1. Промышленный пылесос (особенно — если монтаж выполняется в чистой зоне, то есть там, где уже сделан ремонт).

Приточный клапан в стену для вентиляции: регулировка, инструкция по установке, видео и фото

Использование пылесоса позволяет избавиться от большого количества летающей в воздухе пыли


  1. Шуруповерт.
  2. Крестовая отвертка.
  3. Измерительные инструменты — уровень, рулетка, отвес.
  4. Нож для резки утеплителя.

Также нужно учесть, что монтаж стенового клапана своими руками — работа шумная и пыльная. Потому для защиты приобретаем:


  1. Очки.
  2. Перчатки.
  3. Маску или респиратор с противопылевым фильтром.
  4. Строительные наушники.

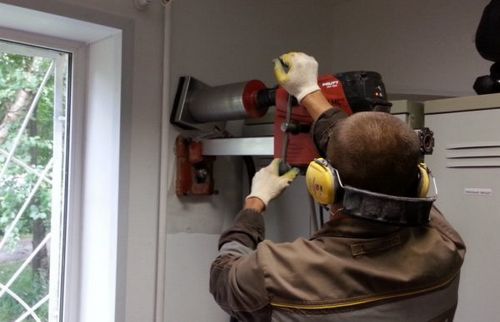

Приточный клапан в стену для вентиляции: регулировка, инструкция по установке, видео и фото

Наушники и респиратор при бурении точно не помешают!

Не лишним будет и предупредить соседей — во избежание!


Подготовка отверстий, монтаж и подключение клапанов


Инструкция по установке стенового клапана достаточно проста — перепутать что-либо почти невозможно. Важно правильно подобрать место монтажа (под подоконником над радиатором отопления или сбоку от окна) и строго выполнять алгоритм работ.

Приточный клапан в стену для вентиляции: регулировка, инструкция по установке, видео и фото

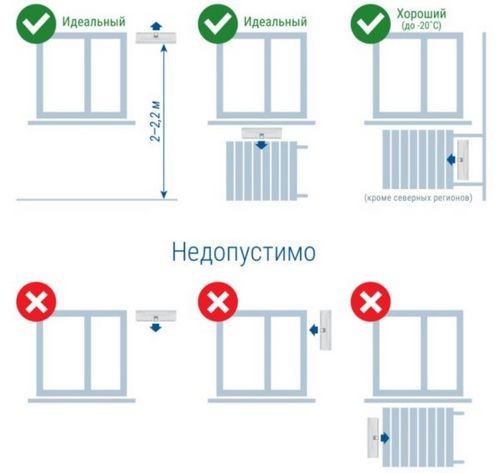

Правильные и неправильные варианты установки вентиляционных устройств

Монтируется клапан так:



























































Иллюстрация Этап монтажа
Приточный клапан в стену для вентиляции: регулировка, инструкция по установке, видео и фото

Снятие наружной обшивки.

Если фасад здания отделан навесными панелями, то элемент отделки напротив места установки клапана временно демонтируем. В дальнейшем его можно будет установить на место — забор воздуха будет осуществляться из зазора между стеной и обшивкой.


Приточный клапан в стену для вентиляции: регулировка, инструкция по установке, видео и фото

Разметка.

К выбранному участку прикладываем основание клапана и наносим на стену разметку, на которую мы будем ориентироваться при бурении.


Приточный клапан в стену для вентиляции: регулировка, инструкция по установке, видео и фото

«Ловушка» для мусора.

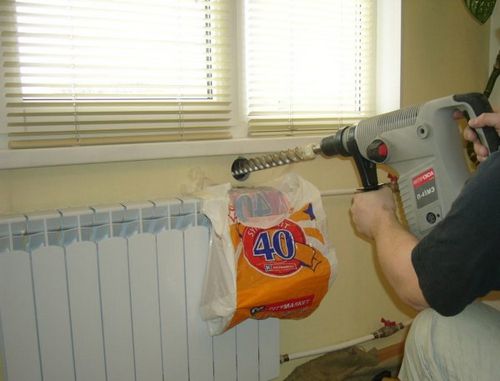

Под отверстие приклеиваем полиэтиленовый пакет, в который будут падать кусочки бетона. Сверху или сбоку закрепляем шланг промышленного пылесоса, который будет улавливать образующуюся при бурении пыль.


Приточный клапан в стену для вентиляции: регулировка, инструкция по установке, видео и фото

Стартовое бурение.

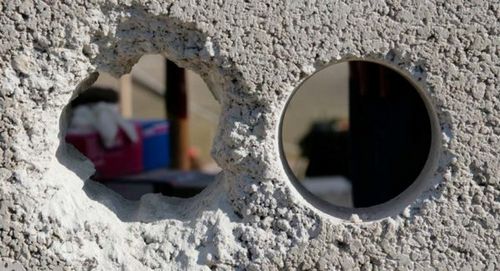

Используя алмазную коронку, пробуриваем стартовое отверстие глубиной 70-100 мм. Удаляем из отверстия отколовшиеся фрагменты бетона.


Вставляем в отверстие зубило и в центре выбиваем неглубокую насечку, которая облегчит позиционирование бура.


И стартовое отверстие, и весь канал желательно делать с небольшим уклоном наружу — так мы обезопасим себя от затекания влаги.


Приточный клапан в стену для вентиляции: регулировка, инструкция по установке, видео и фото

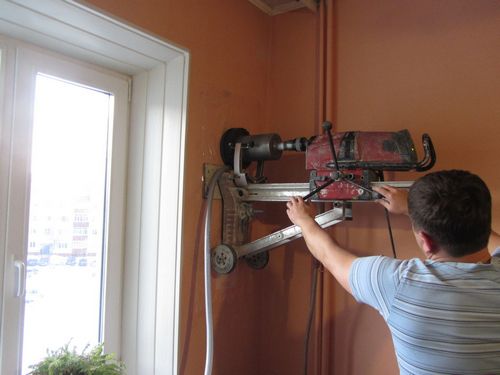

Бурение отверстия для установки.

Используя бур по бетону, формируем отверстие для гильзы вентиляционного клапана. Для уменьшения перегрева инструмента периодически увлажняем рабочую область.


При сверлении не выключаем пылесос, чтобы избежать попадания в воздух большого количества пыли.


Чтобы не выбить часть наружной стены, последние несколько сантиметров проходим на пониженных оборотах. Для этого на буре делаем отметку по длине.


Приточный клапан в стену для вентиляции: регулировка, инструкция по установке, видео и фото

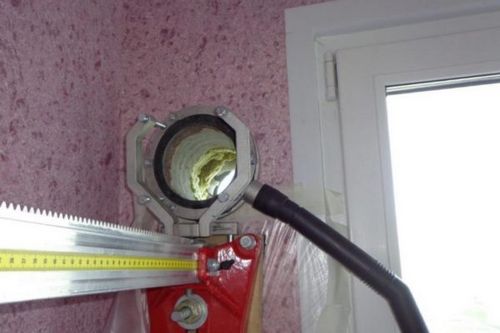

Очистка отверстия.

Вставляем пылесос в пробуренный паз и удаляем оттуда всю пыль и осколки бетона.


Приточный клапан в стену для вентиляции: регулировка, инструкция по установке, видео и фото

Установка теплоизоляции.

Кожух из полиуретана или вспененного полиэтилена вставляем в пробуренное отверстие. Излишки материала обрезаем вплотную к стене.


Приточный клапан в стену для вентиляции: регулировка, инструкция по установке, видео и фото

Установка гильзы.

Трубку воздуховода вентиляционного клапана вставляем в отверстие с теплоизоляционным кожухом.


Продвигаем воздуховод ввинчивающими движениями до тех пор, пока он не выйдет с наружной стороны стены.


Приточный клапан в стену для вентиляции: регулировка, инструкция по установке, видео и фото

Монтаж наружного колпака.

Снаружи на гильзу устанавливаем вентиляционную решетку с колпаком и москитной сеткой. Конструкция должна располагаться вплотную к стене.


При монтаже наружных частей вентиляции выше второго этажа обязательно используем страховку!


Приточный клапан в стену для вентиляции: регулировка, инструкция по установке, видео и фото

Разметка под крепеж.

Прикладываем к установленной гильзе корпус клапана, выравниваем его по уровню и отмечаем места крепления на стене.


Приточный клапан в стену для вентиляции: регулировка, инструкция по установке, видео и фото

Установка крепежа.

По разметке бурим в стене отверстия диаметром минимум 6 мм и глубиной 40 мм.


В отверстия забиваем пластиковые дюбели.


Приточный клапан в стену для вентиляции: регулировка, инструкция по установке, видео и фото

Крепление корпуса.

Фиксируем корпус на стене, закручивая в дюбели саморезы с широкими шляпками. Для большей надёжности под каждую шляпку можно подложить широкую шайбу.


Приточный клапан в стену для вентиляции: регулировка, инструкция по установке, видео и фото

Установка основной части устройства.

В корпус и гильзу устанавливаем заслонку для регулировки потока воздуха и противопылевой фильтр. Закрываем конструкцию крышкой.



На этом монтаж стенового приточного клапана завершается. Проверить работоспособность системы очень просто — достаточно поднести к вентиляционному отверстию горящую свечу. Поток воздуха либо будет отклонять пламя, либо вообще задует его.

Приточный клапан в стену для вентиляции: регулировка, инструкция по установке, видео и фото

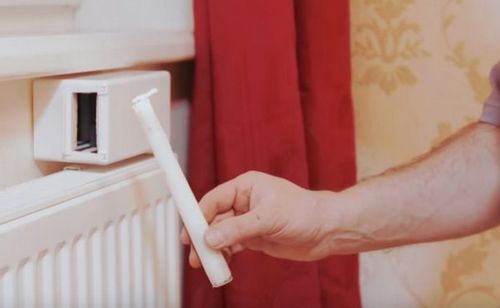

Так проверяется эффективность работы стенового вентиляционного клапана


Заключение


Правильно смонтировав вентиляционный клапан в стене, мы сможем решить целый ряд проблем с микроклиматом помещения и нормализовать воздухообмен. Но задача эта весьма трудоемкая, так что прежде чем браться за ее реализацию, внимательно прочтите инструкцию и посмотрите видео в этой статье. Если возникнут вопросы, их можно задать в комментариях.
