Колодец своими руками

Этап первый. Выбираем место для колодца

Вначале рассмотрим основные требования к месторасположению колодца.

  1. Он должен находиться как можно ближе к дому, но не вплотную к стенам.
  2. Также важна предельная удаленность ото всех возможных источников загрязнения – выгребных ям, свалок и т.д.
  3. В выбранном месте не должно быть верховых вод (они встречаются в болотистой местности), способных загрязнить воду в колодце.
Колодец своими руками - пошаговая инструкция!

Выбираем место для колодца

Несмотря на упомянутую низкую стоимость строительства колодца, определенные затраты и усилия все же требуются. Поэтому так важно грамотно подобрать место, чтобы этот колодец обеспечивал постоянное водоснабжение в требуемых объемах.

Есть немало методов поиска места для колодца – с помощью алюминиевых рамок, ивовой лозы, стеклянных банок, путем наблюдения за природными явлениями или поведением животных. Но одним из самых эффективных и в то же время доступных способов считается изучение особенностей ландшафта. Мы точно не найдем воды (или найдем, но в незначительном объеме) на тех участках, которые:

  • имеют существенные возвышения рельефа;
  • расположены неподалеку от скважин или иных водозаборных точек;
  • находятся у крутого берега водоема;
  • густо засажены акацией либо сосной.

Обратите внимание! Есть также места, где колодец будет давать низкокачественную воду. К таким местам можно отнести невысокие береговые линии и высушенные болота – вода здесь зачастую содержит большое количество марганца и железа.

Различные углубления и впадины – вот наши сферы поиска. Своего рода индикаторами наличия подземных водоносных слоев являются такие растения как ива, брусника, береза и проч. Конкретное место для рытья следует подбирать там, куда наклоняются кроны этих растений. Наконец, если плоды недавно высаженной яблони гниют, а сама она болеет, значит, неподалеку залегают грунтовые воды, т. к. это садовое дерево восприимчиво к насыщенной влагой почвы.

Колодец своими руками - пошаговая инструкция!

Как найти воду для колодца

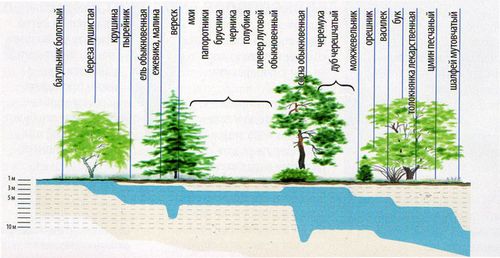

Из приведенной ниже схемы можно ознакомиться с видами растений, а также с глубиной пролегания соответствующих им подземных вод.

Обратите внимание! Еще одним эффективным индикатором может быть туман. Жарким летом в вечернее или утреннее время там, где вода очень близко к поверхности, стелется туман. Густота последнего напрямую связана с близостью водоносного горизонта. Характерно, что наблюдение за туманом дает возможность рассчитать место для строительства колодца с точностью до 75%.

Откуда появляется вода?

Колодец своими руками - пошаговая инструкция!

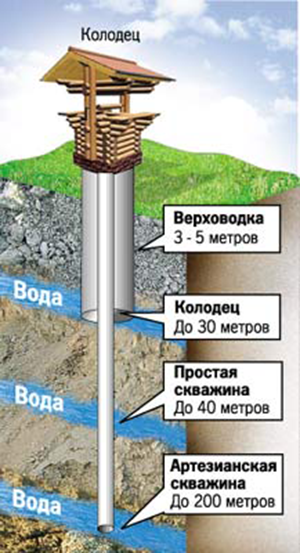

Типы колодцев

На дне построенного колодца начинает скапливаться вода (она поступает из водоносного слоя, который еще называют горизонтом) площадью от нескольких десятков метров до нескольких километров квадратных. Горизонт, «мощности» которого достаточно для заполнения колодца, обычно пролегает на глубине от 4 до 20 м. Если на отметке 20 м водоносный слой все еще не обнаружен, то дальнейшее рытье колодца невыгодно – легче обустроить скважину.

Этап второй. Подготавливаем все необходимое

Колодец своими руками - пошаговая инструкция!

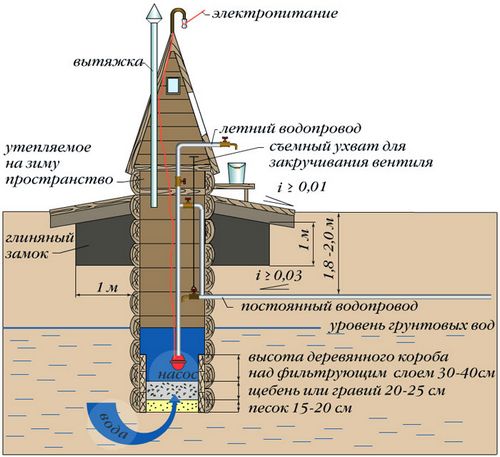

Водоснабжение из деревянного колодца

Процедура строительства колодцев не нормируется никакими государственными положениями и стандартами. Классическое устройство формировалось не одно столетие, пока не обрело современный вид.

Чтобы сделать колодец своими руками, нужно подготовить:

  • треногу из металлических уголков либо деревянных жердей;
  • лебедку;
  • лестницу веревочную;
  • лопату;
  • лом;
  • материал для укрепления шахты.
Колодец своими руками - пошаговая инструкция!

Колодец из бетонных колец

Что касается последнего пункта, то самым перспективным материалом являются бетонные кольца. Они прочны (армируются стальными прутьям ø1 см и больше), долговечны (эксплуатационный срок составляет 50 лет), морозостойки и водонепроницаемы.

Наименование изделия Высота х Толщина стенки, см Диаметр внутренний, см Масса, кг
КС-7−1 10х8 70 46
КС-7−1,5 15х8 70 68
КС-7−3 35х8 70 140
КС-7−5 50х8 70 230
КС-7−9 90х8 70 410
КС-7−10 100х8 70 457
КС-10-5 50х8 100 320
КС-10-6 60х8 100 340
КС-10-9 90х8 100 640
КС-12-10 100х8 120 1050
КС-15-6 60х9 150 900
КС-15-9 90х9 150 1350
КС-20-6 60х10 200 1550
КС-20-9 90х10 200 2300
КО-6 7х12 58 60
КС-7-6 60х10 70 250

Бетонные кольца могут быть:

  • стеновыми (аббревиатура – КС), которые используются для обустройства горловины и подходят для всех типов колодцев;
  • доборными – применяются в тех случаях, когда стандартные варианты не подходят, т. к. у этих нестандартные размеры;
  • Ж/Б кольцами – используются для дренажных и канализационных колодцев, коммуникационных систем, газо- и водопровода.
Колодец своими руками - пошаговая инструкция!

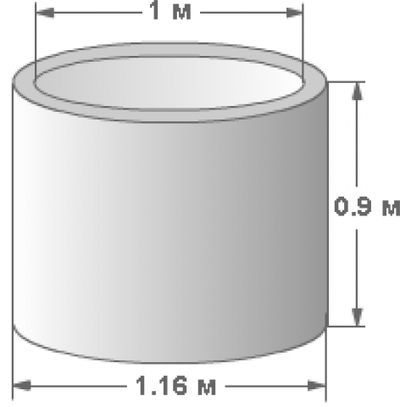

Кольцо колодца

Есть и другие виды – с перекрывающей плитой, с дном, сборные и проч. Во избежание смещения колец после монтажа их оборудуют специальными пазами, которые предотвращают момент смещения.

Обратите внимание! Для колодца на загородном участке лучше всего использовать стеновые изделия КС-10 или КС-15 (цифры – это внутренний диаметр в дециметрах).

После выбора места и подготовки всего необходимого можем приступать к строительству.

Этап третий. Строительство колодца

Колодец своими руками - пошаговая инструкция!

Строительство колодца

Сразу оговоримся, что справиться в одиночку не выйдет – нужен хотя бы еще один человек.

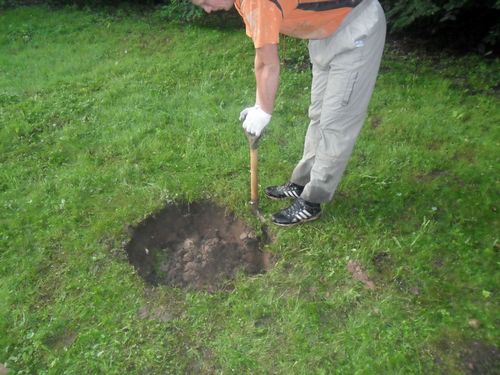

  1. Один из рабочих (назовем его «забойщиком») приступает к копанию земли в выбранном месте по диаметру кольца. Для разрушения тяжелого грунта он использует лом, попадающиеся на пути камни также извлекаются.
    Колодец своими руками - пошаговая инструкция!

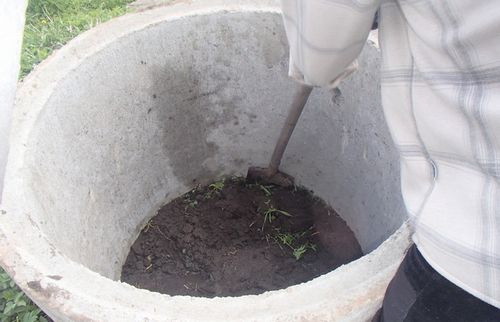

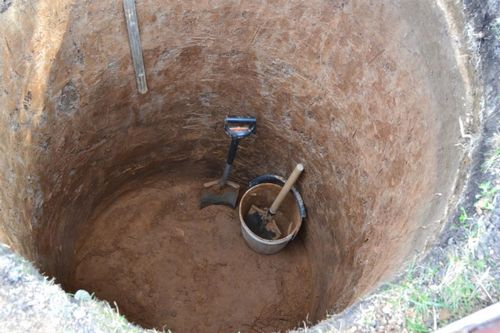

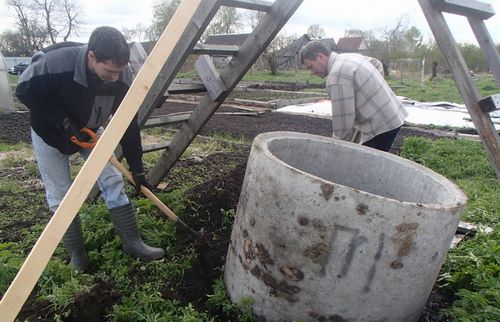

    Копка колодца

    Колодец своими руками - пошаговая инструкция!

    Строительство (копка)

  2. Второй человек в это время находится рядом с устьем шахты и поднимает на поверхность выбранные камни и почву с помощью треноги, лебедки и ведра.

    Колодец своими руками - пошаговая инструкция!

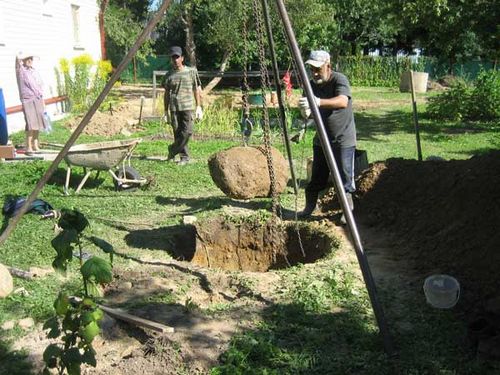

    Тренога, к которой подвешена ручная цепная таль

  3. Рекомендуется обзавестись и третьим помощником, которые будет подменять «забойщика», скажем, через каждые полчаса.
  4. Важно, чтобы для «забойщика» обеспечивалась максимально комфортная рабочая обстановка. Для этого шахту нужно вентилировать – механизированным насосным приспособлением или же обычным зонтиком.

Все действия выполняем в такой последовательности.

Шаг 1. Укладываем первое бетонное кольцо на место будущей шахты. «Забойщик» подкапывает стенки кольца, по мере углубления оно опускается все глубже. Желательно использовать для первого кольца изделие со штырями или конусообразными заострениями, чтобы облегчить продвижение вниз.

Колодец своими руками - пошаговая инструкция!

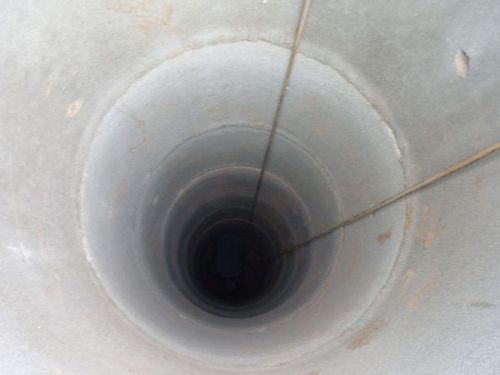

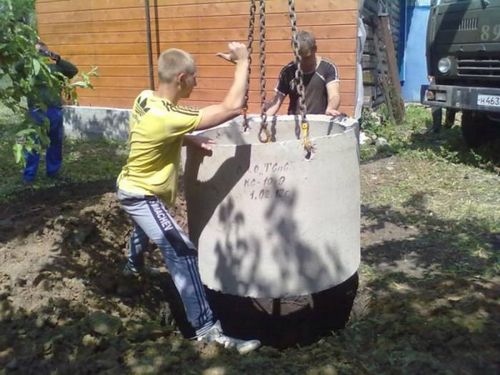

Установка бетонных колец

Шаг 2. После того как верхний край кольца достигнет одного уровня с землей, ставим сверху еще одно и продолжаем работу. Вес каждого кольца составляет примерно 600-700 кг.

Шаг 3. Двух человек вполне достаточно, чтобы прикатить кольцо к месту работы. Но если есть возможность использовать кран, то ею лучше не пренебрегать, т. к. с помощью такой спецтехники можно более точно опустить кольцо на посадочное место.

Если почва сухая и прочная, то можно углубиться на 2-3 метра, а уже после этого при помощи крана установить несколько колец подряд.

Колодец своими руками - пошаговая инструкция!

Копка колодца

Колодец своими руками - пошаговая инструкция!

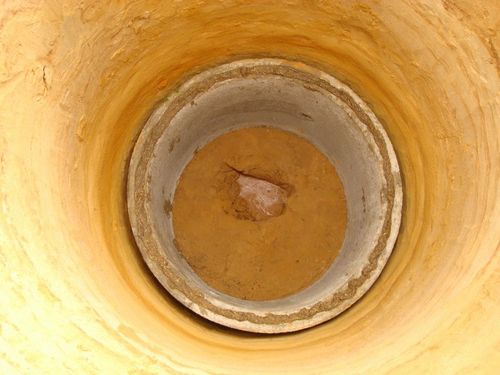

Копка колодца

Колодец своими руками - пошаговая инструкция!

Копка колодца

Шаг 4. Аналогичным образом продолжаем процедуру до тех пор, пока не будет достигнут водоносный слой. Как показывает практика, за стандартную рабочую смену (8 часов) можно уложить 3 бетонных кольца.

Обратите внимание! Близость водоносного горизонта можно заметить по небольшим родникам, бьющим со стенок, и быстро снижающейся температуре.

После появления родничков углубляемся еще на несколько метров, после чего укрываем дно «подушкой» из щебня (она послужит водным фильтром).

Шаг 5. Шахта прокачивается дренажным погружным насосом. Чем больше воды будет откачано из колодца, тем большим будет его дебет.

Колодец своими руками - пошаговая инструкция!

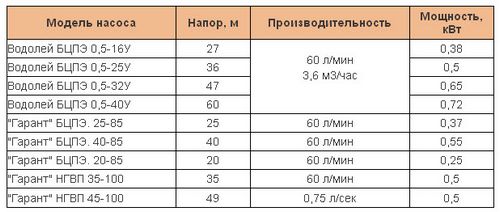

Дренажный насос для колодца

Колодец своими руками - пошаговая инструкция!

Дренажный насос для колодца

Этап четвертый. Защищаем конструкцию от поверхностных вод

Для поддержки чистоты колодца его необходимо должным образом защитить. Вода должна поступать в шахту только снизу, в связи с чем стенки должны быть надежно изолированы. Для этого прочно соединяем кольца друг с другом, прибегнув к одному из двух возможных способов.

Колодец своими руками - пошаговая инструкция!

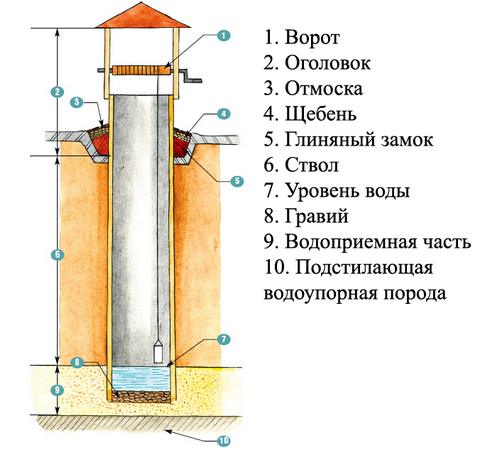

Колодец

  1. Сверлим стенки колец и фиксируем их при помощи металлических скоб, посаженных на болты.
  2. Скручиваем кольца стальной проволокой, цепляя ее за погрузочные проушины. Для закручивания проволоки используем металлический стержень, к примеру, лом.

Обратите внимание на гидроизоляцию швов между кольцами! Если вода будет просачиваться через швы, то это приведет к загрязнению колодца. Для закрытия швов следует воспользоваться таким веществом, которое не повлияет на качество воды.

Колодец своими руками - пошаговая инструкция!

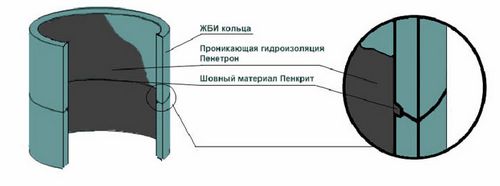

Наружная и внутренняя герметизация бетонных колец традиционными битумными материалами

Швы укрепляем по следующей схеме.

Шаг 1. Укладываем в пустоты между кольцами куски льняного каната (отличный материал – натуральный и экологически безопасный).

Шаг 2. Канаты замазываем раствором из песка, цемента и жидкого стекла. Этим мы добьемся надежной гидроизоляции, которая к тому же будет совершенно нейтральной при контакте с водой.

Шаг 3. Поверх верхних колец роем котлован метровой глубины.

Шаг 4. Гидроизолируем внешнюю поверхность колец, используя жидкую битумную мастику.

Шаг 5. Укладываем вокруг верхних колец термоизоляционный слой (можем использовать любой вспененный полимер, например, пенопласт).

Шаг 6. Засыпаем котлован вокруг колодца глиной. Это называется «глиняный замок».

Колодец своими руками - пошаговая инструкция!

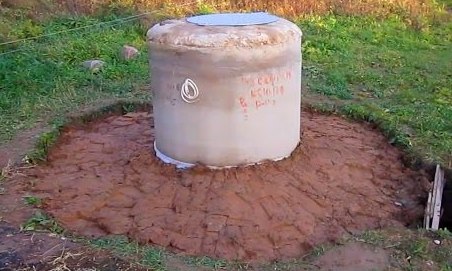

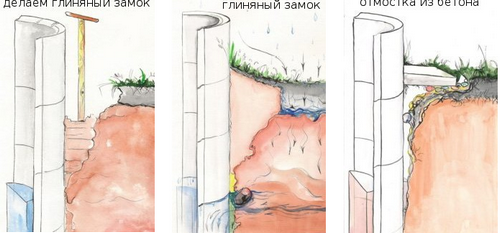

Глиняный замок колодца

Колодец своими руками - пошаговая инструкция!

Глиняный замок колодца

Видео – Глиняный замок

Этап пятый. Обустраиваем колодец

Но бурением шахты и ее укреплением строительство колодца не ограничивается. Для этого обустраиваем верхнюю часть конструкции – оголовок.

Колодец своими руками - пошаговая инструкция!

Утепление оголовка колодца

Вокруг колодца оборудуем отмосток – небольшую площадку из бетона или тщательно утрамбованного щебня. Отмосток должен уходить минимум на 1 м от шахты с каждой стороны и, что важно, сооружается через определенное время после окончания строительства, когда почва осядет.

Колодец своими руками - пошаговая инструкция!

Отмостка вокруг колодца

Колодец своими руками - пошаговая инструкция!

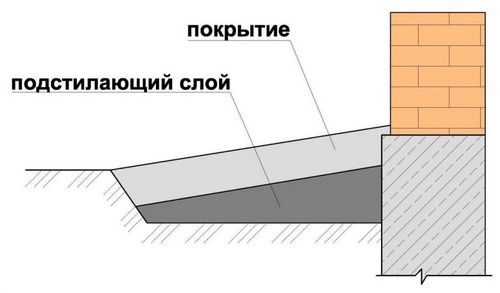

Схема конструктивных слоев отмостки

Колодец своими руками - пошаговая инструкция!

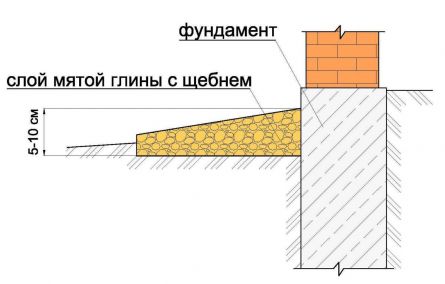

Отмостка из смеси мятой глины и щебня

Колодец своими руками - пошаговая инструкция!

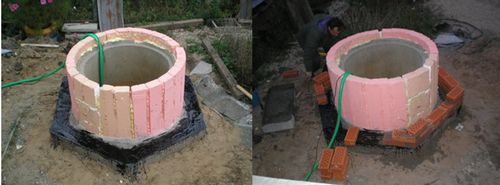

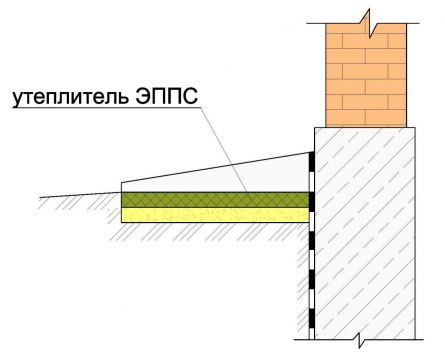

Утепление отмостки

Также над конструкцией сооружаем навес во избежание попадания в шахту атмосферных осадков. Если для подачи воды используется насос, то шахту лучше закрыть полностью, оставив небольшое отверстие под шланг и кабель.

В качестве заключения. Защищаем колодец от морозов

Если водоносный горизонт располагается слишком близко к поверхности, то зимой вода может замерзнуть. В таких случаях над конструкцией строится «домик», а для утепления можно использовать любой доступный материал (например, пенопласт или минвату). Более того, труба водоснабжения должна вводиться в шахту ниже уровня промерзания почвы.

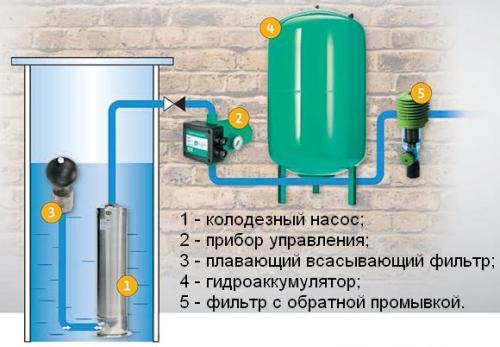

В схеме, которая приведена ниже, для системы использованы сразу два колодца – один непосредственно для водоснабжения, другой – для подачи воды в промежуточный резервуар.

Колодец своими руками - пошаговая инструкция!

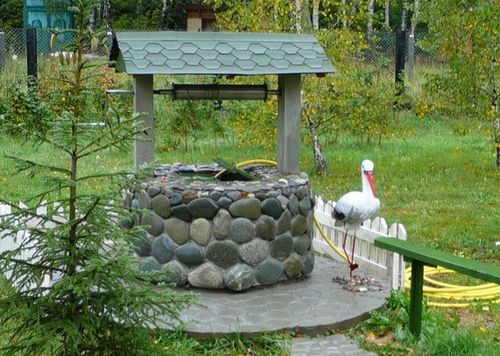

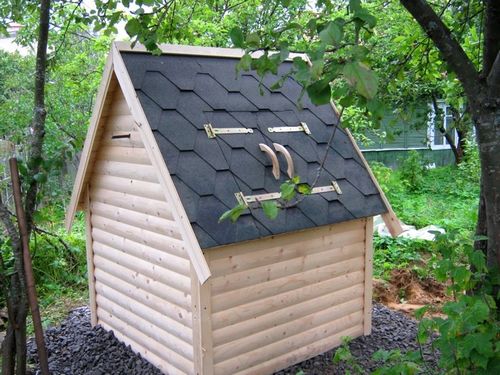

Утепленный домик колодца

Видео – Строительство колодца
