Подбор насоса для системы отопления частного дома: необходимые расчеты



Загородный дом возведен, отопление в нем обустроено, смонтирован экономичный и подходящий по мощности котел отопления, но при сильных заморозках в комнатах чувствуется прохлада и дискомфорт.

Скорее всего, была выбрана схема разводки труб с естественной циркуляцией, и ее оказалось недостаточно для обеспечения комфортных условий.

Содержание:

Подбор насоса для системы отопления частного дома: необходимые расчеты

Нужен качественный подбор насоса для системы отопления частного дома, дабы повысить эффективность ее работы.

Для чего это нужно?

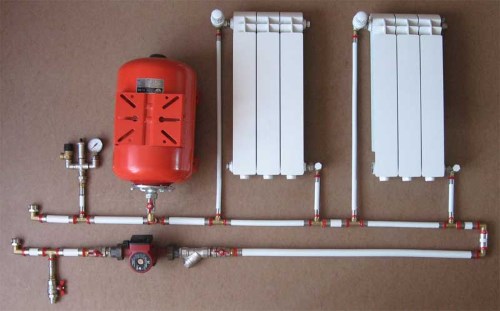

При естественной (гравитационной) циркуляции теплоносителя оный нагревается в теплообменнике и за счет конвекции самостоятельно перемещается по трубопроводам от котла к радиаторам. В каждом отдает часть тепла и возвращается обратно для нагрева.

В результате самая удаленная от теплообменника батарея получает наименьший объем тепловой энергии.

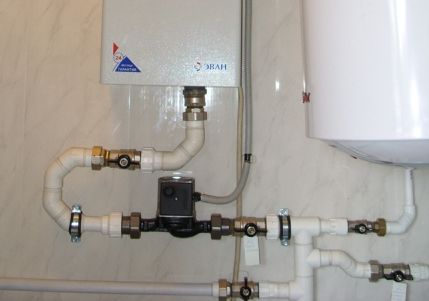

А значит, воздух в комнате с ней оказывается недостаточно прогретым. Решить проблему может только принудительная циркуляция воды в системе. Для этого то и устанавливается перекачивающий теплоноситель насос в системе отопления частного дома.

Подбор насоса для системы отопления частного дома: необходимые расчеты

Применение насоса позволяет повысить давление в трубопроводах и скорость текущей по ним воды. Следовательно, она гораздо быстрее завершает круг по рабочему контуру и назад в теплообменник котла возвращается менее остывшей. И для ее нагрева потребуется меньше энергии.

Итак, насос в отопительной системе позволяет:

  • обеспечить все без исключения радиаторы достаточным для комфортного обогрева объемом тепла;
  • и сэкономить на топливе, так как на повторный нагрев требует меньше энергии.

Основные модели и их параметры

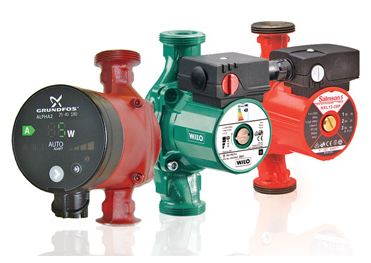

Конструкция всех электронасосов для отопительных систем одинакова – это электромотор и ротор, лопасти которого заставляют теплоноситель перемещаться по трубопроводам с заданной скоростью.

Модели различаются по типу ротора и бывают:

  • мокрыми – с полным погружением ротора в воду;
  • сухими – с частичным опусканием оного.

Первый вариант менее шумен во время работы, поэтому именно его чаще всего можно встретить в составе автономной системы обогрева частного коттеджа.

Подбор насоса для системы отопления частного дома: необходимые расчеты

В каждом паспорте на насос указываются четыре основных его параметра

  1. Рабочая скорость – как минимум одна в бюджетных устройствах, но в более современных их две-три или имеется блок электронного управления с плавным ее изменением.
  2. Максимальный напор – высота в метрах, до которой агрегат сможет поднять воду в вертикальной трубе.
  3. Производительность (м3/час) – объем перекачиваемого за час теплоносителя.
  4. Максимальная температура работы (в большинстве своем 110 С) – температура при которой устройство будет продолжать исправно функционировать.

Необходимые расчеты

Для правильного выбора необходимо произвести расчет параметров и подбор насоса для системы отопления частного дома: производительность и напор.

Первый вычисляется по формуле G=Q/(1,16 х T).

Где «Q» – это тепловая потребность строения. Для ее оценки используются специальные методики, разобраться в которых в состоянии только опытный теплотехник. Проще взять усредненные цифры из соответствующего СНиПа. Для регионов с температурами зимой до минус 25 С это 170-175 кВт/м2 у отапливаемых жилых зданий в один-два этажа и 95-100 кВт/м2 у трех-четырех этажных. Для получения Q на весь коттедж необходимо перемножить соответствующие цифры на квадратуру строения.

А «T» – это разница температур между выходящей с котла трубой и обраткой. У «теплого пола» она около 5 С, а у широко используемой двухтрубной схемы труб около 20 С.

Подбор насоса для системы отопления частного дома: необходимые расчеты

Второй показатель насоса в системе отопления частного дома «напор» (H) рассчитать еще проблематичней. На каждый элемент системы (трубы, фитинги, батареи) в технических паспортах указывается их гидравлическое сопротивление. И нужно учитывая всю длину трубопроводов и количество радиаторов с разнообразными запорами подсчитать этот напор в метрах.

Расчет этот трудоемок и требует определенных познаний в теплотехнике, поэтому для самостоятельной оценки следует взять за основу метраж вертикальных участков и воспользоваться следующими коэффициентами:

  • каждый метр по горизонтали учитывается как 0,01-0,015 метра;
  • метраж всех соединительных фитингов идет как 1/3 от прямых участков той же длины;
  • наличие кранов и запоров к общей цифре добавляет еще 20%;
  • а терморегулирующие клапаны отопления все 70%.

Выбор устройства

В итоге должно получиться две цифры. Именно их в первую очередь учитывают при подборе насоса для системы отопления частного дома. В паспорте на каждую из моделей имеется свой график расходно-напорной характеристики.

Пересечение H и Q на этом графике является рабочей точкой насоса, которая должна быть как можно ближе к кривой расходно-напорной выбираемой модели.

Чем ближе они, тем лучше. Но выбирать модель, что называется с «запасом» все же не следует. Конечно же, такой насос исправно будет качать теплоноситель. Но он будет избыточно потреблять электроэнергию и за зиму электросчетчик намотает немалую сумму. Да и он попросту будет сильнее шуметь, нежели менее мощный агрегат.

Во все расчеты уже заложены некоторые допуски по мощности. К тому же все нагрузки считаются для работы при самых сильных заморозках, а их за зиму будет всего ничего. Поэтому модель насоса для системы отопления следует подбирать с мощностью на 5-10% ниже рассчитанной.

Подбор насоса для системы отопления частного дома: необходимые расчеты

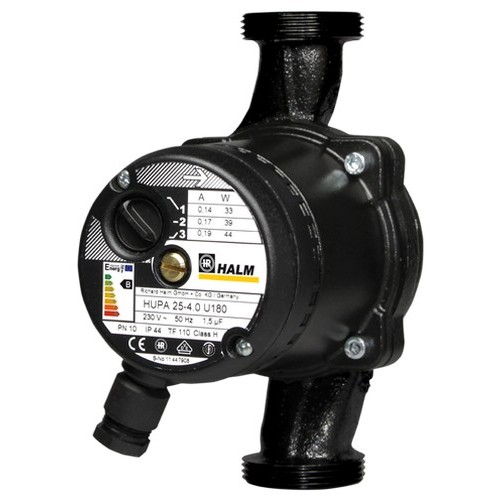

Более долговечны насосы с корпусами из нержавейки, бронзы и латуни, чего не скажешь о более дешевых изделиях из чугуна.

Без бесперебойного электроснабжения никак не обойтись. Но можно немного сэкономить на счетах. Нужно только приобрести насос с несколькими рабочими скоростями, а лучше с автоматической подстройкой.

После того, как вы определились с моделью следует задуматься о установке насоса в систему отопления частного дома.
