Цокольные термопанели: правила монтажа своими руками, пошаговая инструкция

Совершенно новый строительный материал для обшивки фасадных стен строений, в том числе и цокольных частей. Применяется как во время нового строительства, так и для выполнения работ по капитальному ремонту цокольных частей зданий.

Содержание:

• Технические характеристики термопанелей
• Общие рекомендации по установке термопанелей
• Установка цокольных панелей на ровную поверхность
• Затирка швов
• Установка цокольных термопанелей на клей
• Заключительные советы
  • Видео – Монтаж цокольных термопанелей

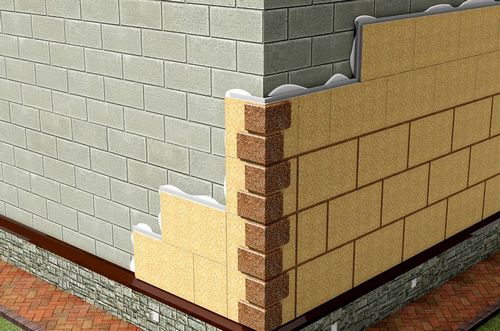

Цокольные термопанели

За счет использования современных материалов и технологий материал имеет высокие эксплуатационные показатели.

1. Низкая теплопроводность. Панели толщиной 5 см обеспечивают такие же характеристики по теплосбережению, как и бетон толщиной 1 метр.
2. Долговечность. При отсутствии механических повреждений цокольные термопанели могут служить 30 и более лет.
3. Технологичность. Во время монтажа нет необходимости использовать сложные механизмы. Для укладки понадобится лишь болгарка с алмазным диском и электрическая дрель.
4. Влагостойкость. Материал почти не впитывает воду, что дает возможность упрощать технологию монтажа. При этом архитектурные конструкции полностью защищаются от прямого воздействия воды.
5. Пожаробезопасность. Используемые в качестве утеплителей материалы не поддерживают открытого горения.

Цокольные термопанели — и декоративная отделка, и надежное утепление

В зависимости от технологии производства цокольные термопанели могут быть обыкновенными или усиленными. Обыкновенные изготавливаются из двух слоев: наружный декоративный (клинкерная плитка, керамическая плитка и т. д.) и утеплитель (прочный пенополиуретан).

Пенополиуретан, используемый как основа, имеет ряд преимуществ по сравнению с другими материалами-теплоизоляторами

Плиты облицовочные

Усиленный вариант имеет дополнительный промежуточный слой из плиты ОСП, что существенно повышает показатели физической прочности. Стоит он несколько дороже, но именно такой вариант мы рекомендуем для отделки цоколей.

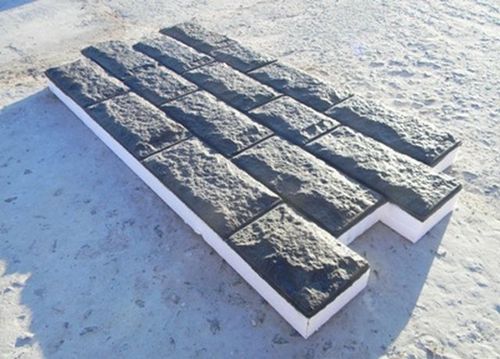

На фото цокольные термопанели

Цокольная часть фасада воспринимает на себя большинство механических усилий, для отделки нужно использовать прочные плиты. Толщина утеплителя 40–80 мм, конкретные показатели нужно выбирать в зависимости от климатической зоны проживания и наличия или отсутствия эксплуатируемых подвальных помещений. Недостаток у цокольных термопанелей всех видов один – довольно высокая стоимость.

Технические характеристики термопанелей

Наименование	Показатель и краткое описание
Плотность	В зависимости от марки пенополистирола плотность составляет 40–60 кг/м3. Показатели плотности напрямую связаны с физической прочностью, отдельные панели могут выдерживать нагрузку до 1,93 кг/см2. Максимальное усилие на изгиб 500 кПа, на сжатие 200 кПа, на растяжение 300 кПа.
Паропроницаемость и водопоглощение	При непосредственном контакте с водой материал впитывает не более 0,1 кг/м3, паропроницаемость 0,05 мг/М×ч×Па. Низкие показатели паропроницаемости и водопоглощения обеспечивают стабильные эксплуатационные показатели весь период пользования. Кроме того, цокольные термопанели не требуют специальной гидрозащиты. Полностью закрытие поры пенополистирола составляют не менее 95% общего количества.
Теплопроводность	По этим показателям экструдированный пенополистирол почти ничем не уступает пенопласту и минеральной вате. Небольшая разница не играет заметной роли.

Панели угнетают размножение микроорганизмов, не боятся грызунов и резких перепадов температур. Стоимость зависит от параметров материалов и колеблется в пределах от 1200 руб./м2 до 2500 руб./м2 и более.

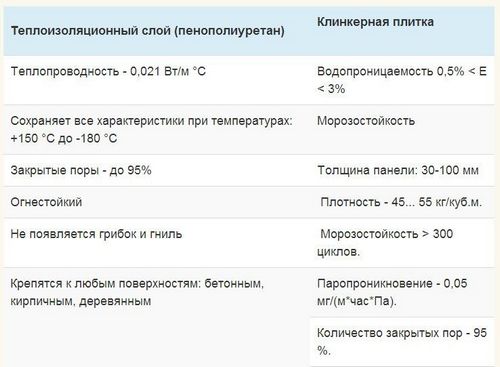

Технические характеристики термопанелей

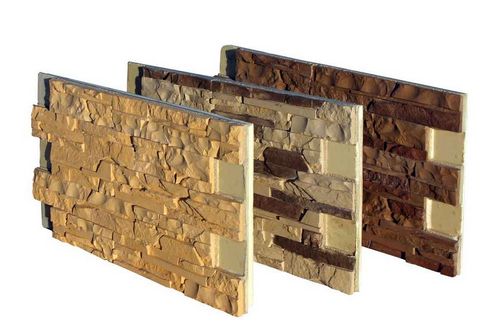

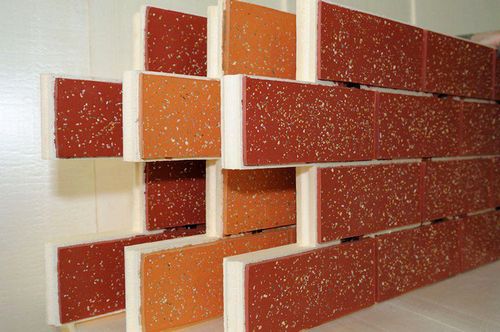

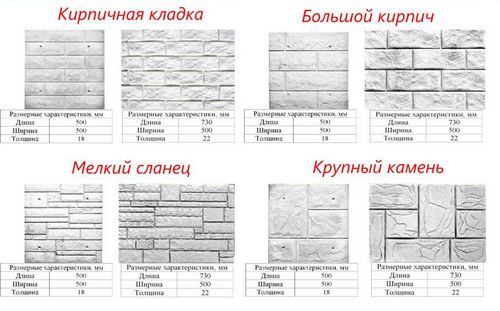

Образцы фактур панелей

Общие рекомендации по установке термопанелей

С учетом особенностей изготовления термопанели устанавливаются двумя способами:

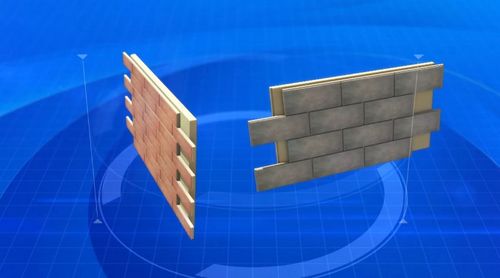

• каждая последующая панель надвигается на предыдущую до зацепления замков. У таких термопанелей часть утеплителя не закрыта облицовочной плиткой, на них она надвигается во время монтажа следующего элемента. В итоге получается прочный замок. Преимущества – ускоряется процесс установки. Недостаток – поверхность цоколя должна быть идеально ровной. Еще один недостаток – из-за неплотного прилегания возможно появление естественного воздухообмена между панелями и цоколем, что значительно уменьшает эффективность утепления конструкции;


  Фасадные термопанели, монтаж

• каждая последующая панель приклеивается встык к предыдущей, утеплитель есть под клинкерными плитками по всей длине. Панели приклеиваются на клей или монтажную пену. Недостаток – увеличивается время монтажа. Преимущества: поверхности не требуют предварительного выравнивания, полностью исключается вероятность конвекции воздуха между панелями и цоколем, улучшаются показатели теплосбережения.


  Способ установки термопанелей

Во время выбора учитывайте не только состояние цоколя, но и свои возможности. Если вам по каким-либо причинам сложно выравнивать поверхность, то лучше использовать панели для второго метода монтажа. Если цоколь изначально ровный или вы можете устранить проблемы, то намного легче работать первым методом монтажа. Но помните, что применение специальных дюбелей во всех случаях является обязательным условием надежности фиксации.

Для облегчения процесса монтажа производители выпускают комплект доборных элементов.

Наименование	Назначение и краткое описание
Внешний и внутренний угол	По высоте соответствуют параметрам панели, используются для оформления углов. Обязательное условие – угол цоколя должен иметь ровно 90°. Могут быть с замками или приставными, имеют различные виды и ширину.
Полосы с вертикально расположенными плитками	Применяются для улучшения декоративных характеристик отделки цоколя.
Стартовая и финишная планки	Элементы устанавливаются вначале и в конце монтажа. Защищают отделку от проникновения влаги, служат элементами украшения цоколя. Могут применяться во время обшивки оконных и дверных проемов.

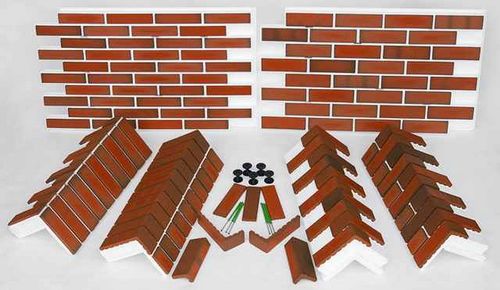

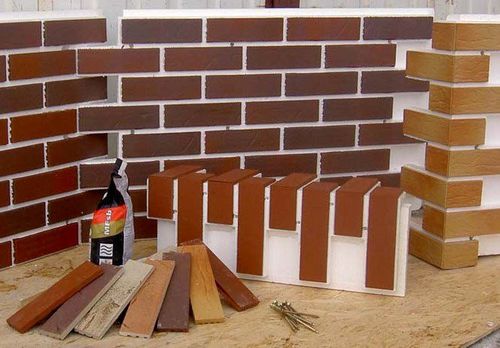

Фасадные термопанели и доборные элементы

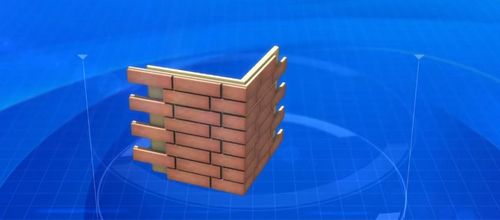

Угловая термопанель

Угловые элементы нескольких видов

Профиль цокольный необходим для монтажа панелей

Установка цокольных панелей на ровную поверхность

Работать нужно с помощником, в одиночку очень трудно, долго и есть опасность повреждения или неправильного монтажа материалов. Замерьте площадь цоколя и закупите материалы в нужном количестве. Никаких особых запасов не делайте, у вас всегда будет одна лишняя плита, этого вполне достаточно.

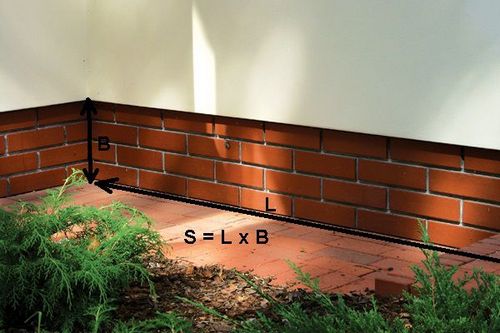

Рассчитайте площадь цоколя, произведя замеры

Если есть готовые внутренние и внешние углы – отлично. Если нет – не проблема, мы расскажем, как делается монтаж без этих доборных элементов. Перед тем как покупать готовые углы, проверьте стороны цоколя, везде должно быть ровно 90°. Если это не так, то заводские углы не приобретайте, с их установкой возникнут большие проблемы.

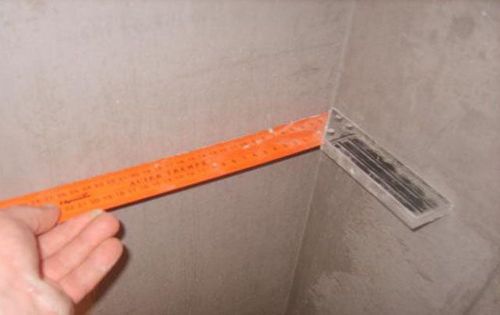

Проверка внутреннего угла — фото

Из инструментов понадобится болгарка с алмазным диском, дюбели с широкими и обыкновенными шляпками, молоток, ручная ножовка и дрель с набором сверл. Конечно, нужно иметь уровень и рулетку. Одновременно надо купить два типа дюбелей: с большими и обыкновенными шляпками. Под обыкновенные дюбели следует подкладывать шайбы по размерам швов между плитками. Если таковых нет в реализации, то можно сделать самостоятельно из полосы железа соответствующих размеров.

Дюбель фасадный с бортиком со стопорным шурупом и пресс-шайбой

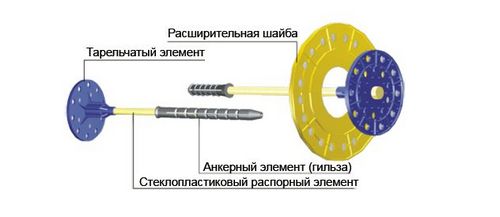

Тарельчатый дюбель

Важно. Некоторые производители делают панели с установленными пластиковыми частями дюбелей, это намного упрощает процесс монтажа. При возможности покупайте именно такие виды цокольных термопанелей.

Шаг 1. Проверьте состояние поверхности цоколя. Мы уже упоминали, что цокольные термопанели с замками можно монтировать только на ровные основания. Поверхность проверяется длинной деревянной или металлической рейкой.

Определение ровности стен с использованием двухметровой рейки

Приставляйте ее в различных местах и смотрите на зазоры. Они не должны превышать 4–5 мм. Впадины не столь страшны, как выступы, последние во время осмотра отмечаются и в дальнейшем подлежат удалению. Дело в том, что замки можно соединить только на ровной поверхности, панели должны входить в них без больших усилий. В противном случае есть вероятность, что один из двух элементов (пенополистирол или плитка) отломятся. Это не критично, но на устранение проблемы придется потерять много времени.

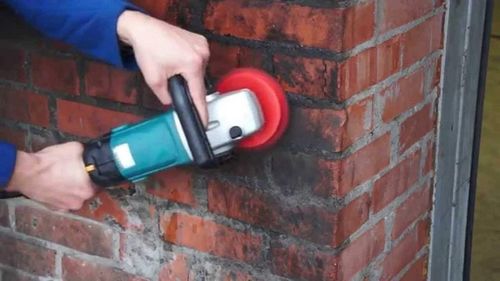

Большие выступы на стене лучше удалить болгаркой

Шаг 2. Сделайте разметку нижнего ряда. Очень ответственный момент, выполняйте работы с повышенной внимательностью. Помните, что исправить допущенную ошибку невозможно, придется снимать все установленные панели и начинать монтаж сначала.

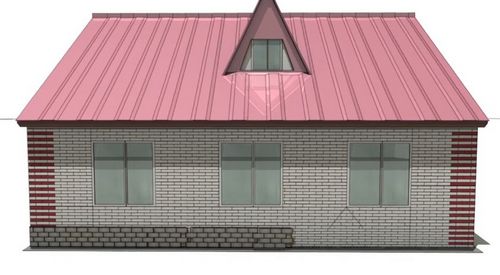

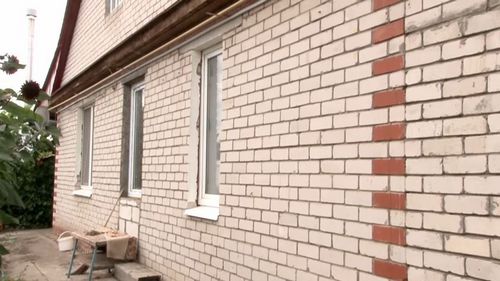

Фасад до отделки

Как делать разметку?

1. Водяным или лазерным уровнем найдите самую высокую точку нижней части цоколя. Горизонтальность может нарушаться, если отмостка сделана неправильно или дом располагается на неровной строительной площадке.
2. Сделайте метки на всех углах дома, специальной веревкой с синькой отбейте горизонтальную линию по периметру.
3. Замерьте расстояние в самой низкой точке, этот параметр вам понадобится во время подгонки клиньев панелей в месте их стыка с отмосткой.
4. По намеченной линии зафиксируйте стартовый профиль.

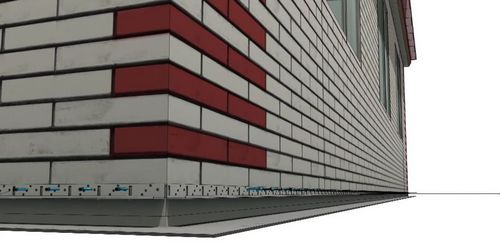

Крепление стартового профиля дюбелями

Если у вас отмостки сделаны не горизонтально, то стартовый профиль закрепите по нижней наклонной линии цоколя. Рассмотрим именно этот более сложный вариант отделки.

Для увеличения плотности прилегания перед фиксацией плиты рекомендуется на поверхность цокольного профиля нанести линию из пены.

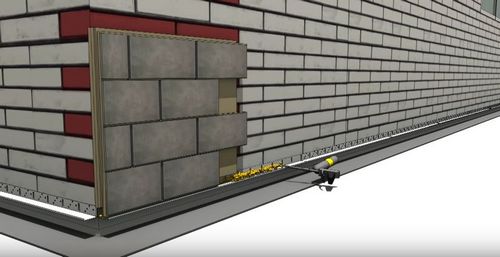

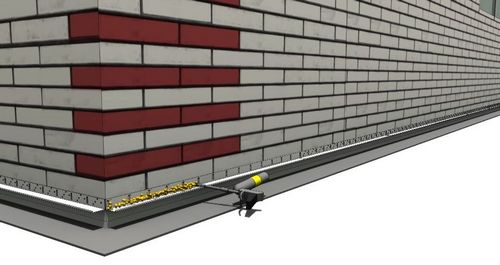

Схема нанесения монтажной пены

Шаг 3. Теперь следует определиться с величиной перепада по линии горизонта. Это нужно для того, чтобы не только выровнять положение плиток, но и уменьшить количество отходов дорогостоящего материала.

Важно. Минимальная высота обрезаемой плитки должна составлять не менее двух клинкеров. В противном случае не будет места для фиксации дюбеля, придется его устанавливать в плитке, что крайне нежелательно.

На этой высоте отбейте еще одну горизонтальную линию, по ней будет монтироваться верхняя часть отрезанных плиток. В дальнейшем плитки рекомендуется устанавливать по натянутой веревке, крепите ее по углам здания и переносите через каждый ряд.

Шаг 4. Точно снимите размеры первой панели с учетом уклона, болгаркой с алмазным диском отрежьте лишнюю часть по нарисованной линии. Советуем не резать всю толщину плитки, а только клинкер. Дальше отрезать намного проще обыкновенной ручной ножовкой с мелкими зубьями.

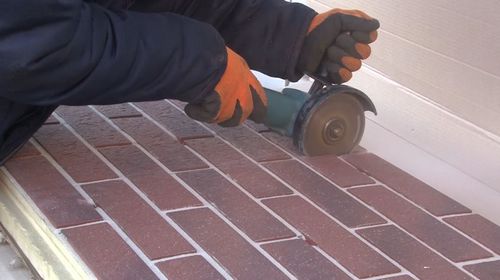

Распил клинкера болгаркой

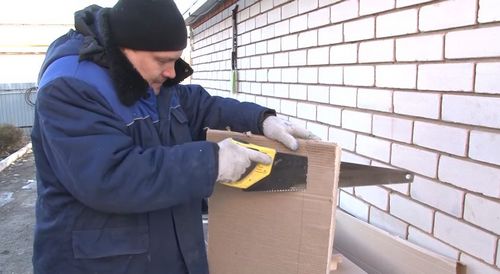

Распил панели

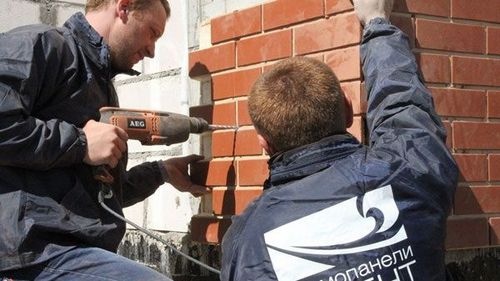

Шаг 5. Приставьте плитку к цоколю, пусть помощник ее удерживает, а вы проделывайте отверстия под дюбели.

Если у вас нет покупного угла, то его надо делать самостоятельно. Для этого с внутренней стороны нужно спилить утеплитель под углом 45°. Если получится немного больше – не беда, щель между двумя состыкованными в углу плитами заделается монтажной пеной. Главное чтобы угол не был меньшим, а то две плиты в месте соединения будут иметь зазор. Конкретные значения угла запиливания зависят от фактического угла цоколя, а он может быть как острым, так и тупым.

Практический совет. Во время пиления клинкерной плитки установите направление вращения таким образом, чтобы диск резал сверху вниз, а не наоборот.

Если диск режет клинкер снизу вверх, то на лицевой части появятся сколы. Это дин из немногих случаев, когда приходится нарушать правила техники безопасности во время работы с дисковой пилой, согласно инструкции направление вращения должно быть противоположным. И еще одно замечание. Пользуйтесь только специальными алмазными дисками для плиток, ни в коем случае не работайте с дисками для бетона. Дело в том, что они имеют глубокие сквозные прорези, ударяющие о поверхность плитки. Как следствие не только образуются сколы, но и велика вероятность полного растрескивания плитки.

Шаг 6. Перед тем как устанавливать пластиковые части дюбелей в пенополистирол, высверлите неглубокое отверстие по диаметру большой шляпки. Ее нужно утопить вровень с поверхностью утеплителя, только так можно обеспечить правильное сцепление с замками следующей плиты.

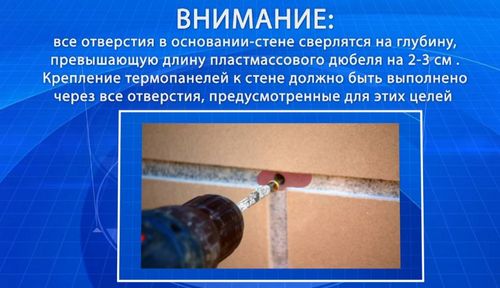

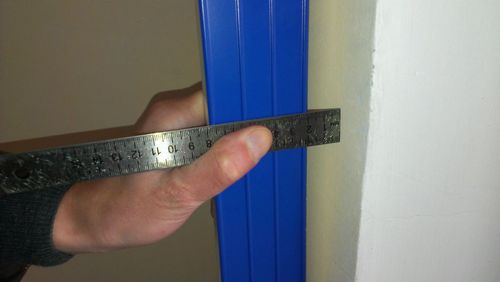

Глубина сверления отверстий

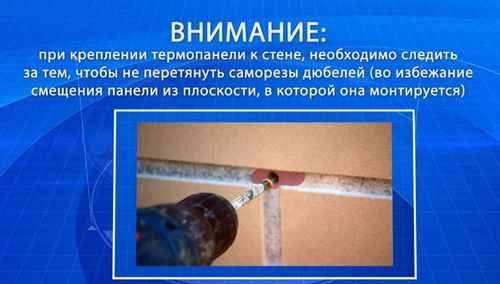

Нельзя слишком сильно затягивать саморезы

Пенополистирол имеет острые углы, которые намного усложняют процесс соединения, при малейшем перекосе за них задевают выступающие участки клинкера и процесс стопорится. Прилагать большие усилия категорически запрещается, элементы могут дать трещину. Для облегчения соединения настоятельно рекомендуем острым монтажным ножом снимать небольшую фаску с пенополиуретана в тех местах, где сверху заходит клинкерная плитка.

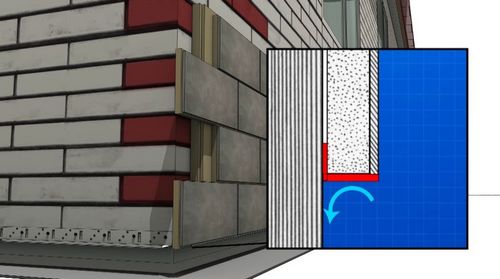

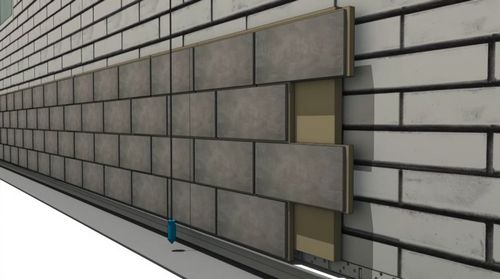

Схема установки панели на стартовый профиль

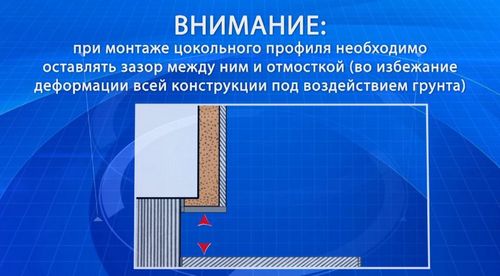

Важно оставить зазор между профилем и грунтом

Схема установки первой термопанели

Шаг 7. После того как первая плита закреплена, приступайте к установке второй.

Схема установки второй термопанели

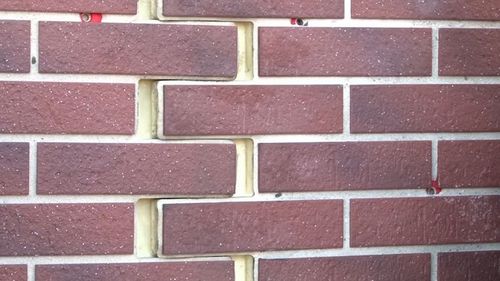

Стыковка панелей

Вначале прислоните ее к цоколю на небольшом большом удалении и ровной рейкой проверьте положение. Она должна находиться на одной линии с уже установленной. Если выступает – найдите мешающий бугорок и срубите его. Это следует делать обязательно, не пытайтесь с силой соединить замки. Таким образом вы не сэкономите время, а наоборот, в конечном итоге потеряете его на устранение созданных собственными руками дополнительных проблем. Во-первых, есть риск образования трещин. Во-вторых, свободный конец соединенной таким способом плиты будет далеко отходить от плоскости цоколя, а это еще большое усложнит дальнейший монтаж облицовки.

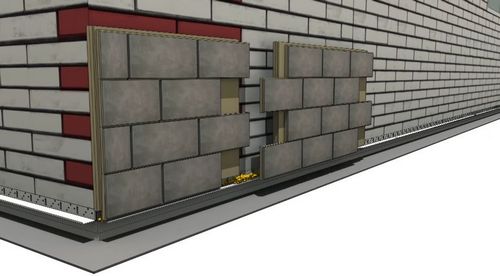

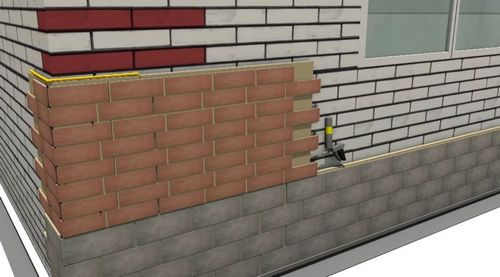

Схема установки термопанелей

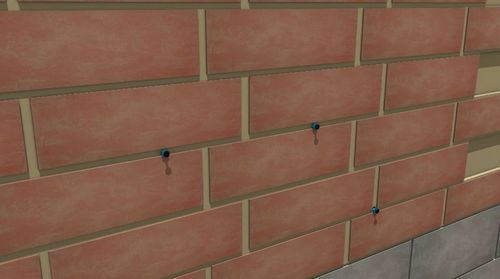

Шаг 8. Зафиксируйте установленную плиту. Нужно ставить дюбели с широкой головкой в каждую выступающую часть соединения и не менее шести обыкновенных равномерно по всей плоскости в швы между клинкерными плитками.

Постоянно уровнем проверяйте положение обшивки, своевременно ликвидируйте отклонения.

Схема проверки вертикальности обшивки

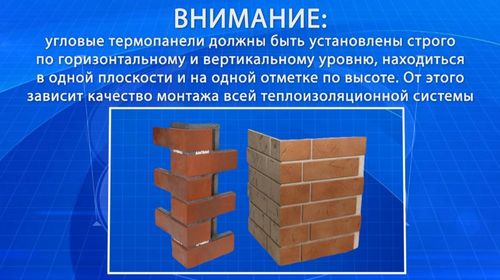

Замечание по установке угловых элементов

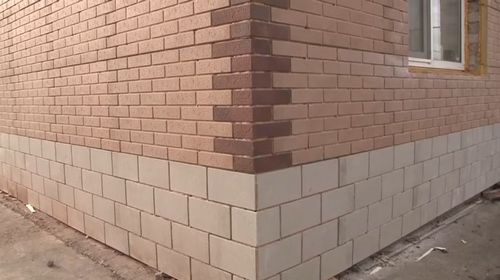

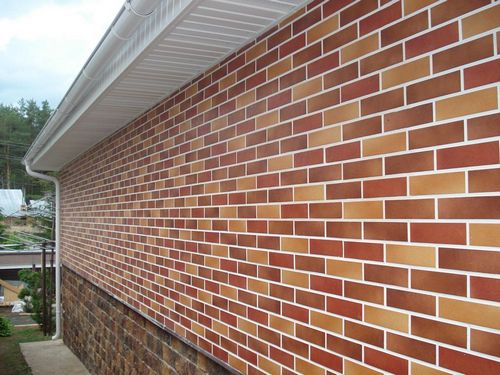

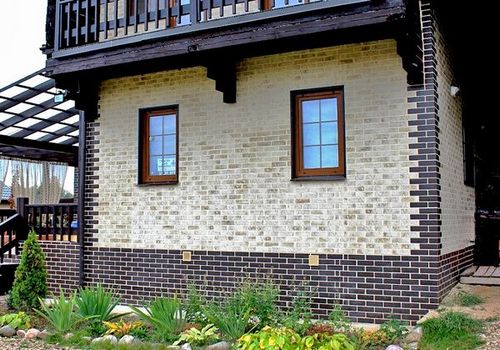

Цоколь и стена после отделки термопанелями

Затирка швов

Затирку подбирайте с учетом существующего материала наполнения швов между клинкером. Это могут быть как смеси на основе цемента различных цветов, так и герметики на основе силикона. Первые затирки значительно прочнее, силикон через несколько лет обязательно немного отслоится, нарушится герметичность. Более дорогой материал с защитой от ультрафиолетовых лучей может прослужить до пяти лет, дешевые марки начнут отслаиваться уже на второй-третий год. Затирки на цементном основании значительно прочнее, советуем пользоваться ними. Тем более что при имитации настоящей кирпичной или каменной кладки желательно швы делать натурального серого цвета.

Можно подобрать затирку в тон панелей

Как ускорить работы по их затирке?

1. Подготовьте плоскую металлическую затирку или большой шпатель. Они будут служить подставками для массы.
2. Для нанесения смеси следует купить или сделать из подручных материалов специальное приспособление. Ширина на 1–2 мм меньше ширины существующих на плитах швов, для удобства работы согните его буквой Z.
3. Порцию готовой смеси выложите на подставку, поднесите к шву и при помощи приспособления небольшими порциями вдавливайте в шов. Следите, чтобы затирка приклеивалась ко всей поверхности, работайте аккуратно, минимизируйте количество загрязнений, не оставляйте воздушных карманов.

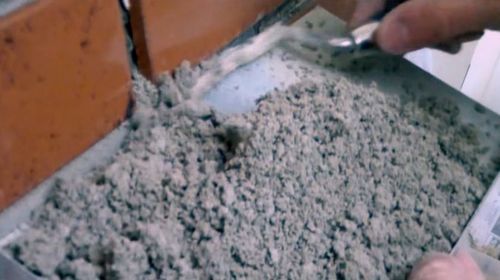

   Заполнение швов

4. Если лицевая часть клинкеров имеет очень неровную фактору, то очистку плиты следует делать еще до момента полного застывания затирки, в противном случае ее будет тяжело удалять из углублений. Выполнять это надо влажной мочалкой или тряпкой, постоянно промывая их в чистой воде. На влажной поверхности следы замазки незаметны, но после высыхания вы будете неприятно удивлены. Замазка станет настолько видимой, что очищать поверхности придется еще раз.

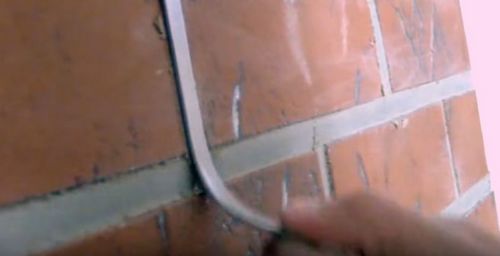

   Расшивка швов



   Температурный режим при затирке швов

Аккуратно вырезайте плитки в местах оконных и дверных проемов. Параметры нужно снимать с учетом типа и размеров наличников, откосов и сливов.

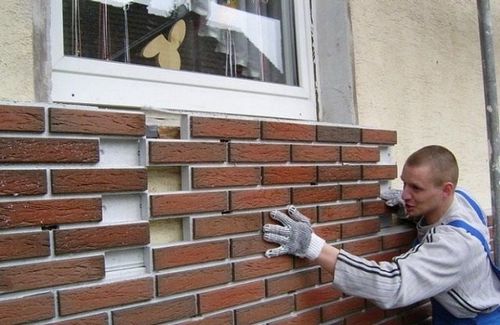

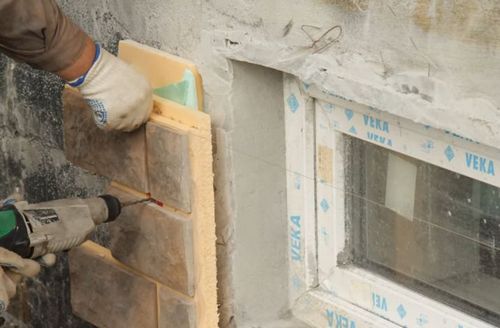

Установка панели около проема

Установка цокольных термопанелей на клей

Мы уже упоминали, что панели этого типа можно монтировать на неровные поверхности цоколя – они не имеют замков. Но это не значит, что неровности могут быть любыми, при помощи клея можно исправить разбежности не более 1–2 см. Если есть выступы больше, то их предварительно придется убирать: рубить зубилом, перфоратором или молотком. Выбор инструмента зависит от прочности цоколя и конкретных размеров неровности. Алгоритм подсчета количества материалов и разметка идентичен вышеописанному методу.

Шаг 1. Согласно инструкции производителя подготовьте клей. Выбирайте его марку в зависимости от материала изготовления цоколя и фактического состояния поверхностей.

Шаг 2. Ровным шпателем нанесите клей по периметру плиты и в нескольких местах посредине. Высота клея примерно 2 сантиметра, но показатель в зависимости от неровностей может увеличиваться или уменьшаться.

Шаг 3. Монтаж начинайте, как и всегда, с углов конструкции. Есть еще одна особенность укладки такой облицовки. Если в первом случае отверстия для крепления дюбелей сверлятся после установки плиты в нужном месте, то здесь такая очередность действий невозможна. Дело в том, что во время сверления плиты она будет немного смещаться от оптимального положения, исправить это потом трудно. Придется плиту снимать и повторять намазывание клеем, опять выравнивать положение. Чтобы не допускать таких проблем отверстия в плите сверлите до ее приклеивания, а после дрель должна работать только в цоколе, плита не прижимается и не меняет своего первоначального положения.

Для приклеивания термопанелей лучше использовать пенополиуретановый клей- пену

Шаг 4. Соблюдайте стандартные расстояния между швами соседних плит, щель в дальнейшем следует запенить. После застывания пены излишки срезаются ножом на стандартную глубину.

Нанесение пены

Схема нанесения пены

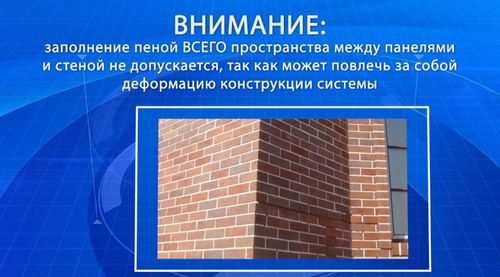

Нельзя наносить пену на все пространство между стеной и панелью

Установка дюбелей в высверленные отверстия

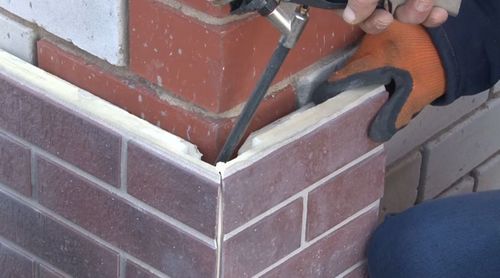

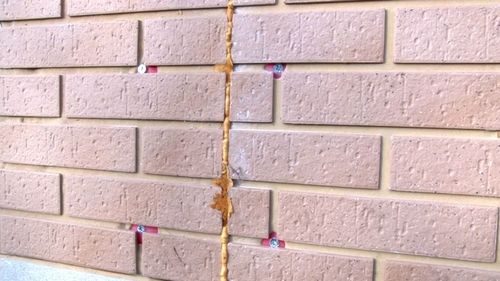

Монтажная пена на стыках панелей

Таким образом монтируйте все плиты цоколя. Затирка швов делается по привычной схеме.

Заключительные советы

Отделка цоколя термопанелями – один из самых дорогих методов. Согласно техническим данным материал имеет отличные показатели теплосбережения, но только при одном условии – технологию работ следует неукоснительно выполнять. Если между цоколем и пенополистиролом будут щели, то эффективность утепления уменьшается в разы. При малейших подозрениях в своем умении лучше пользоваться привычными технологиями и более дешевыми материалами.

Не жалейте монтажную пену во время работ, с ее помощью можно улучшить показатели теплосбережения. Наносить ее можно не только на цоколь, но и на обратную строну плит. Во время сдвигов замков часть ее удалится, но оставшаяся выполнит свои задачи. Идеальной поверхности цоколей достичь невозможно, а только к таким плоскостям будут плотно прилегать ровные плиты пенополистирола. Это значит, что следует принимать все меры, чтобы если не улучшить прилегание, то хотя бы уменьшить вероятность образования больших зазоров по всей высоте цоколя. В закрытых воздушных камерах конвекция воздуха не приносит большого вреда, главное чтобы холодный воздух не попадал на поверхность теплого цоколя, а теплый не уходил наружу.

Большое внимание обращайте на герметичность отливов. Попавшая вода не высыхает, а впитывается цоколем.

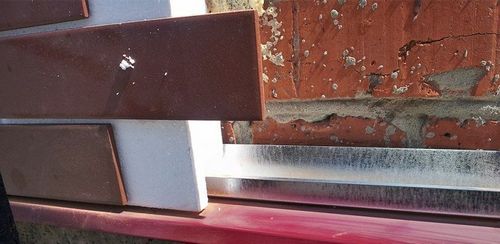

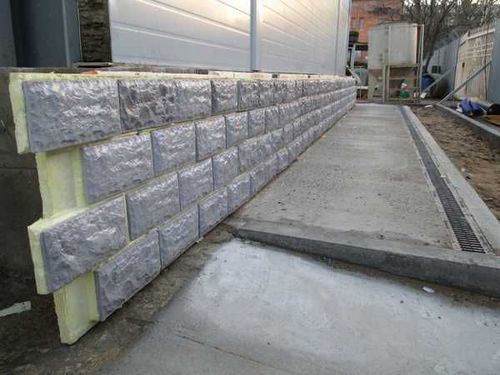

На фото отлив, стартовый профиль и процесс монтажа панели

В дальнейшем она медленно просачивается внутрь подвальных помещений, как следствие – на стенах появляется плесень. Избавиться от нее невозможно, влажные стены и высокая температура создают благоприятные условия для размножения микроорганизмов.

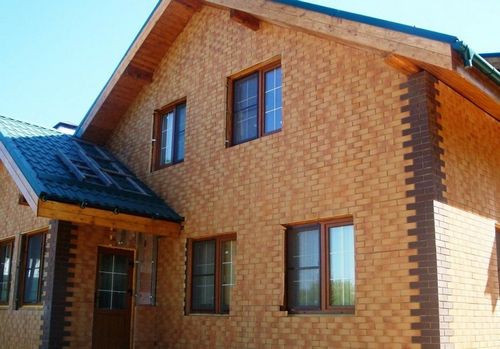

Фасадные термопанели

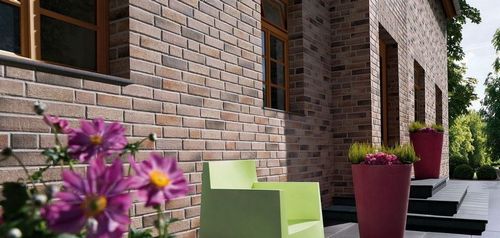

На фото клинкерные фасадные термопанели разных оттенков

С помощью фасадных термопанелей под камень или кирпич можно создать практически идеальную облицовку фасада
