Двухтрубная система отопления частного дома: экономить материалы или топливо

В целом двухтрубная система отопления частного дома предпочтительнее, чем однотрубная. Однако на этом выбор вариантов разводки системы отопления не заканчивается: нужно ещё просчитывать материалоёмкость и энергоэффективность нижней, верхней и лучевой схемы. Каждая из них подходит для разных типов зданий и у всех есть свои преимущества и недостатки, которые нужно тщательно взвешивать.

Содержание:

Двухтрубная система отопления частного дома: экономить материалы или топливо

На этапе проектирования дома и составления сметы на строительство объектов решается масса вопросов. Теплоизоляция, водоснабжение, отопление – всё это тщательно просчитывается каждым хозяином. Ошибка на стадии выбора материалов и схем обойдётся дорого при эксплуатации. Некачественная теплоизоляция помещений или ошибки при проектировании системы отопления приведут к теплопотерям, замерзанию водопроводных труб, выходу из строя котла.

Двухтрубная система отопления частного дома – универсальный вариант и для одноэтажного коттеджа, и городской девятиэтажки. Схема работает за счёт цикличного движения теплоносителя по контуру. Подающая и обратная магистрали параллельно идут к каждому радиатору.

Двухтрубная система отопления частного дома: экономить материалы или топливо

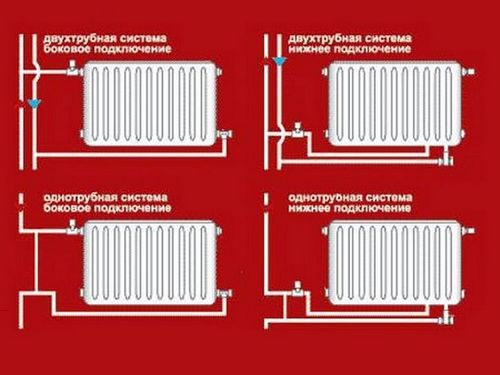

От вида системы и схемы разводки отопления в частном доме зависят затраты на монтаж, количество топлива, которое будет расходоваться в отопительный период.

В частных домах можно использовать двухтрубную систему отопления с нижней, верхней или лучевой разводкой. Каждая из них используется как при естественной, так и принудительной циркуляции. В целом гравитационные двухтрубные системы отопления до сих пор применяется в небольших частных домах или на дачах, часто после отказа от печей. Они менее эффективны, но для многих приемлемы из-за своей низкой стоимости.

Двухтрубная система отопления частного дома: экономить материалы или топливо

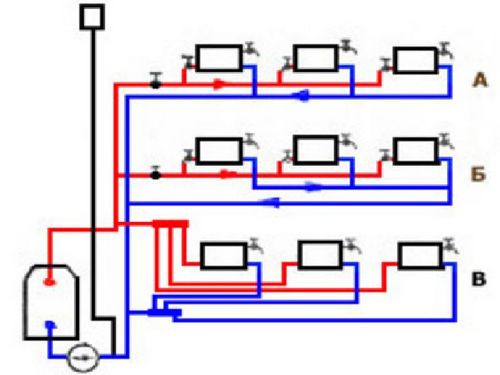

Тупиковая (А), попутная (Б) и коллекторная (В) разводка отопления с естественной циркуляцией теплоносителя.

Двухтрубная система отопления с верхней разводкой: готовьтесь прятать трубы

При проектировании небольших коттеджей в один этаж целесообразна схема, при которой теплоноситель подаётся сверху к радиаторам. От котла горячая жидкость поднимается вверх по подающему стояку и затем опускается по трубам к батареям. А «обратка» - проводится внизу через все радиаторы.

Двухтрубная система отопления частного дома: экономить материалы или топливо

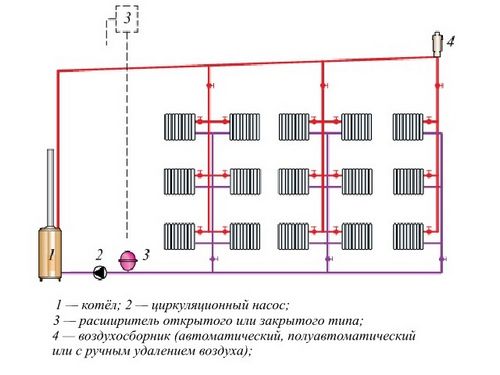

Верхняя разводка двухтрубной системы с принудительной (расширитель закрытого типа устанавливается в любой точке) или естественной (расширитель открытого типа устанавливается сверху) циркуляцией.

Самый большой недостаток верхней разводки – непрезентабельный вид подающей магистрали располагающейся под потолком и затраты на её «маскировку». Прячут трубу несколькими способами:

  • под навесными потолками или отделкой потолка
  • в потолочных нишах, коробах из гипсокартона
  • на чердаке. При этом варианте существенно возрастают затраты на утепление труб
  • вертикальные участки обычно прячут в искусственных выступах, имитирующих колонны.

Если циркуляция жидкости происходит за счёт гравитации, утеплять трубы на чердаке придётся в любом случае: в самой высокой точке системы должен находиться расширительный бачок. Он нужен для компенсации увеличения объёма горячего теплоносителя.

С недостатками такой разводки придётся считаться и при выполнении расчётов и при монтаже:

  • ограничение минимального диаметра труб, связанное с высоким показателем сопротивления естественной циркуляции
  • большинство современных радиаторов не подходят из-за маленького сечения
  • уклоны труб должны строго выдерживаться, иначе отопление не будет правильно работать.

Двухтрубная система отопления с нижней разводкой: гибкость против нестабильного давления

Данный вариант монтажа двухтрубной системы отопления с принудительной циркуляцией отлично подходит для частных двухэтажных и более высоких домов. Каждая батарея сразу подключается к контурам «обратки» и подачи. Имеет много преимуществ:

  • снижение теплопотерь за счёт расположения труб в отапливаемых помещениях
  • возможность запуска сразу после монтажа. Это позволяет проводить оставшиеся строительные и отделочные работы в отапливаемом помещении
  • возможность поэтажного отключения. При необходимости можно отключить любой этаж и проводить там ремонт, сохраняя при этом комфортную температуру в помещениях. Это гарантирует устойчивую работу системы без рисков замерзания в холодное время
  • индивидуальные температурные режимы во всех помещениях. Для каждой комнаты устанавливаются свои параметры, за счёт чего достигается высокая эффективность, при минимальном расходе топлива
  • компактность. При нижней разводке двухтрубной системы отопления в частном доме все трубы подводятся с одной стороны, и их достаточно легко спрятать.

Двухтрубная система отопления частного дома: экономить материалы или топливо

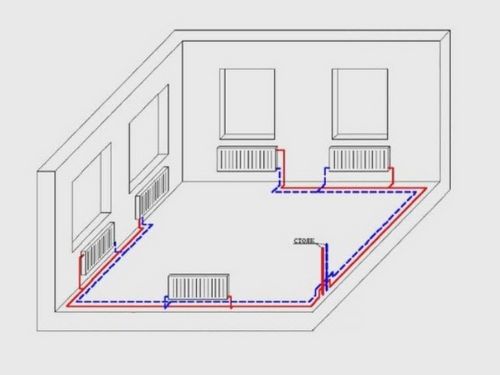

Двухтрубная система отопления частного дома при нижней разводке выглядит более эстетично, чем верхняя. Она даёт больше простора для регулировки температур, ремонт и техническое обслуживание можно проводить поэтажно, не оставляя весь дом без отопления.

Но такая система не лишена и недостатков:

  • большой расход труб, фитингов и других комплектующих, особенно по сравнению с однотрубной разводкой
  • обязательное наличие воздухоотводчиков. Воздух в трубах и батареях может привести к полной блокировке движения теплоносителя – при любой температуре в котле трубы будут холодными
  • снижение рабочего давления в подающей трубе.

Двухтрубная система отопления частного дома: экономить материалы или топливо

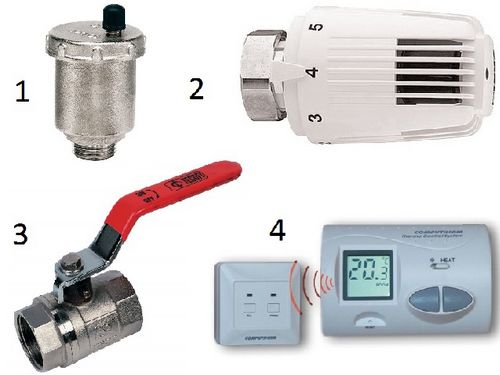

1 – воздухоотводчик, препятствующий образованию воздушных пробок; 2 – термоголовка, предназначенная для механической регулировки температуры; 3 – запорная арматура; 4 – температурный датчик отопления.

Двухтрубная система отопления частного дома с нижней разводкой в комбинации с естественным движением теплоносителя практически не встречается.

Двухтрубная система отопления частного дома: экономить материалы или топливо

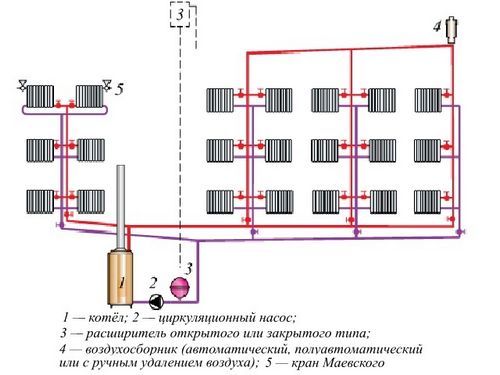

Схема двухтрубной отопительной системы с нижней разводкой. Здесь изображены по два возможных варианта циркуляционных колец и подключения батарей.

Причина в том, что в этом случае практически теряется смысл её применения, трубы всё равно проходят от потолка до пола в каждом помещении. К недостаткам такой системы добавляется обязательное наличие расширительного бачка открытого типа, который придётся устанавливать на чердаке и, следовательно, утеплять это помещение.

Двухтрубная система отопления с лучевой разводкой: существенная экономия топлива в течение первых пяти лет

Старая схема лучевой разводки, которую в советское время повсеместно применяли при строительстве многоэтажных домов, предполагала отведение труб от общего стояка к каждому радиатору. Но, если кто-то из жильцов одного этажа решил изменить температуру в помещении, это хорошо чувствовалось практически во всём доме. Строго говоря, и её можно было бы отбалансировать, но сделать это крайне сложно. Сейчас схему пересмотрели, вместо общего стояка в ней появился коллектор (отсюда второе название разводки «коллекторная»), а вместе с ним и масса преимуществ.

Двухтрубная система отопления частного дома с современной лучевой разводкой, по мнению всех специалистов, является самой энергоэффективной. Каждая батарея получает питание непосредственно от котла, благодаря наличию распределительного коллектора. Он обычно находится в котельной, а при отсутствии последней – в специальном шкафу.

Обязательное наличие циркуляционного насоса позволяет уменьшить дельту температур жидкости на входе и выходе котла повысив эффективность нагрева.

Двухтрубная система отопления частного дома: экономить материалы или топливо

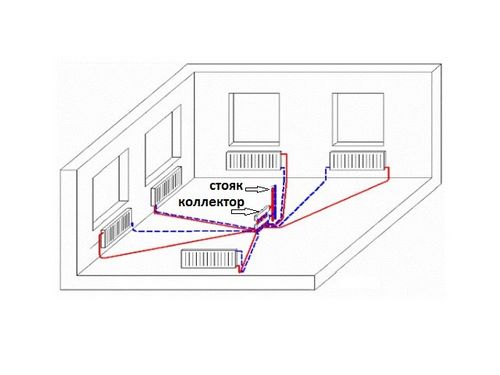

Коллекторная или лучевая разводка – экономичный в эксплуатации вариант двухтрубной системы. Благодаря распределительному коллектору, можно отключать и настраивать каждый отдельно взятый радиатор.

Недостатки лучевой (коллекторной) разводки на слуху у каждого:

  • громоздкость коллектора. Его нужно размещать либо в отдельном помещении, либо придётся убирать в шкаф, который тоже не просто замаскировать в комнате
  • практически обязательное наличие насоса в системе
  • необходимо большее количество труб, чем при любой другой разводке.

А вот плюсы коллекторной двухтрубной разводки назвать могут немногие:

  • индивидуальный температурный режим для каждой комнаты в ручном или автоматическом режимах
  • независимое питание и возможность отключения подачи и «обратки» отдельно для каждого радиатора. Ремонт или техническое обслуживание проходят без отключения отопления во всём доме
  • при прокладке в полу используются только цельные отрезки труб безо всяких соединений. Вероятность разрыва или повреждения участка, проходящего под напольным покрытием, очень мала
  • сравнительно небольшое количество фитингов и других соединительных элементов
  • удобство и простота выполнения расчётов: трубы для подающих и обратных магистралей каждого радиатора имеют один диаметр.

Двухтрубная система отопления частного дома: экономить материалы или топливо

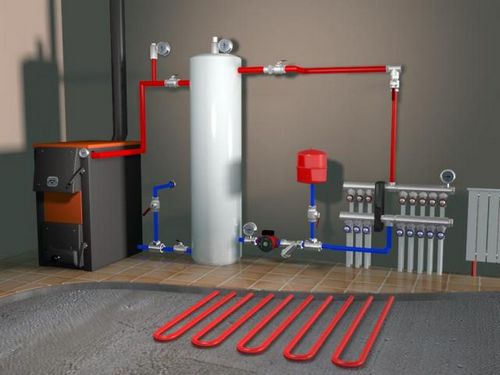

Лучевая двухтрубная система отопления позволяет прокладывать трубы в полу. Это возможно за счёт того, что коллектор с радиатором соединяются одним целым отрезком трубопровода, а все фитинги крепятся уже после вывода его на поверхность.

На этапе проектирования смета двухтрубной лучевой системы отопления частного дома с принудительно циркуляцией выглядит пугающей в сравнении с любой другой. Но, если произвести расчёт расхода топлива с учётом индивидуальных настроек температуры в помещениях и времени суток (хотя бы на первые три-пять лет), то ситуация изменяется на прямо противоположную. При этом в период эксплуатации дополнительная экономия достигается за счёт подстройки под погодные условия.
