Ремонт кирпичной печи своими руками – пример с пошаговыми фото

Можно ли дать второй шанс отопительной печи, которая простояла на даче десять лет без капитального ремонта и являлась единственным источником тепла для дачного домика. В принципе можно, но для этого нужно провести визуальный осмотр печи и решить, что подлежит переделке, а что еще вполне может послужить. Сегодня мы с вами займемся ремонтом кирпичной печи, да не просто печи, а печного комплекса, который расположился на двух этажах дачи.

Содержание:

Ремонт кирпичной печи своими руками – пример с пошаговыми фото

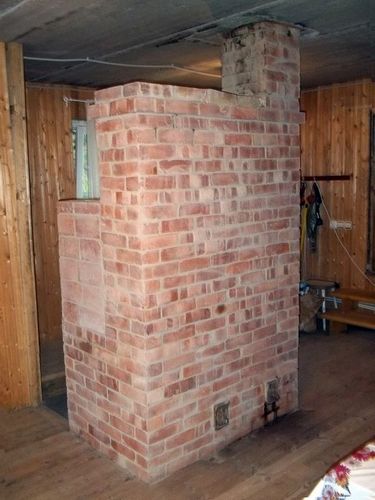

Шаг 1. Визуальный осмотр кирпичной печи

На первом этаже печь играет две роли – это отопление первого этажа и место для готовки пищи (варочная плита). Визуальный осмотр задней поверхности печи не выявил сильных разрушительных процессов, значит эту стенку можно оставить как каркас для восстановительных работ.

Ремонт кирпичной печи своими руками – пример с пошаговыми фото

Единственная проблема выявленная на этой части печи – небольшие подтеки из лючка дымохода. Они говорят о том, что в процессии эксплуатации, особенно в теплое время года у печи достаточно плохая тяга и конденсат, образующийся в дымоходах скапливаясь, находит себе выход.

Обойдя печь вокруг, и подойдя к топке, мы с удивлением обнаружили две вещи:

  1. У печи нет «летника» - это дополнительное поддувало, которое усиливает тягу в печи в момент ее растопки.
  2. Поддувало расположено на торцевой стороне печи, а не под дверцей топки.

Такая конфигурация всегда ухудшает условия горения в топке, не обеспечивает нужный приток кислорода и ухудшает КПД печи.

Ремонт кирпичной печи своими руками – пример с пошаговыми фото

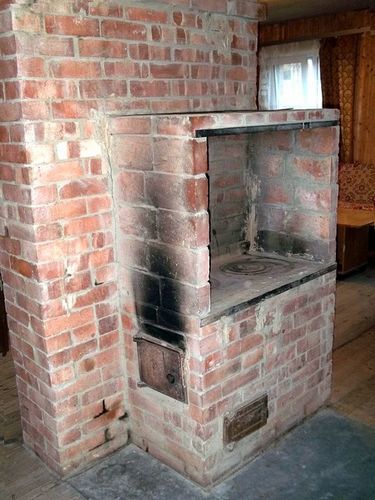

Варочная плита не обеспечена дополнительной вытяжкой и дополнительная стенка над плитой уменьшает прогрев помещения в ту сторону на которой она расположена. Наша задача исправить эти недочеты.

Вьюшка расположена горизонтально и в месте, где канал дымохода начинает вертикально уходить вверх. С точки зрения эргономики печи – это неправильно. Печь в таких местах «плачет» как говорят печники. Особенно в зимние периоды, когда на улице трещат морозы, в печи образуется большое количество конденсата, который перемешивается с сажей, образует концентрированный раствор угольной кислоты, которая разрушает кладку. Постепенно раствор из межкирпичного пространства уходит, и кладка разрушается, а вокруг выхода «печных слез» происходит полное разрушение кладки.

Ремонт кирпичной печи своими руками – пример с пошаговыми фото

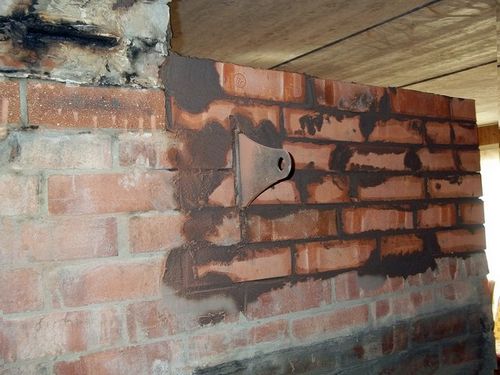

Вот они печные «слезы» - губительное действие угольной кислоты на кладку печи.

В таком явлении больше всего виновата вьюшка, которая не обеспечивает надежную герметичность перекрытия канала дымохода после топки печи. Воздух все равно просачивается из теплого помещения дома и влага, содержащая в нем, конденсируется и вот результат.
Визуальный осмотр закончен, фронт работ определен, приступаем к восстановлению печи.

Шаг 2. Убираем лишнее

В первую очередь избавляемся от топочной камеры, которая сложена с грубейшими недочетами. Так, как работать приходится в жилом доме, то обязательное условие – убрать и по возможности укрыть все полиэтиленовой пленкой. Кирпич выносим на улицу и складируем. Как показал анализ разобранной плиты, примерно 80% кирпича пришла в негодность.

Ремонт кирпичной печи своими руками – пример с пошаговыми фото

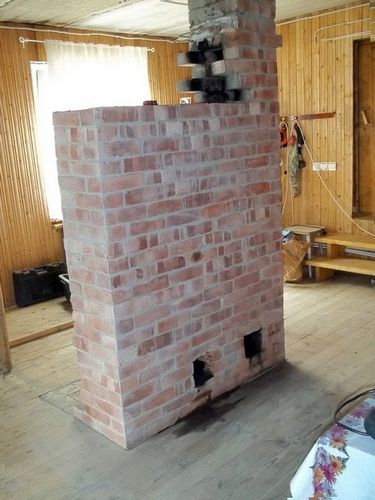

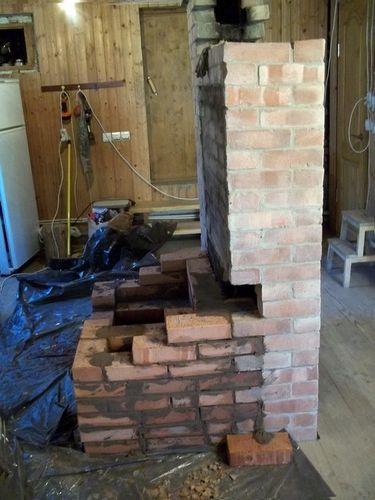

Вот как выглядит печь без топки и варочной плиты.

Внизу канал чистки дымохода, а вверху канал вытяжки дыма. Наша задача топку сложить таким образом, что бы дымоход оказался не сбоку, а по направлению топки.

Второе от чего избавляемся – дверца дымоходов снизу печи. Они очень плохо держались, да и дымоходы нуждались в чистке ствола вытяжки.

Третье от чего избавились – перекрытия дымохода над верхом печи (кожух) . Наша задача максимально уменьшить количество изгибов дымохода в которые нельзя попасть для их чистки. Это место оказалось очень сильно изношенным, это и не удивительно, сажа здесь попадала, словно в турбулентную струю и оседала на канале дымохода, постепенно коксуясь и затвердевая, а отсутствие лючка для чистки только усугубляло процесс. Когда мы скрыли кожух дымохода, то можно было провести сравнение – с кровеносным сосудом, забитым холестерином. Дым проходил в тонкую щелку, и этим объясняются длинные языки дыма над топкой до ее разбора.

Ремонт кирпичной печи своими руками – пример с пошаговыми фото

Разбираем кожух так, чтобы кирпичи от старой кладки образовывали естественный стык с кладкой которую будем класть на этом месте.

Ремонт кирпичной печи своими руками – пример с пошаговыми фото

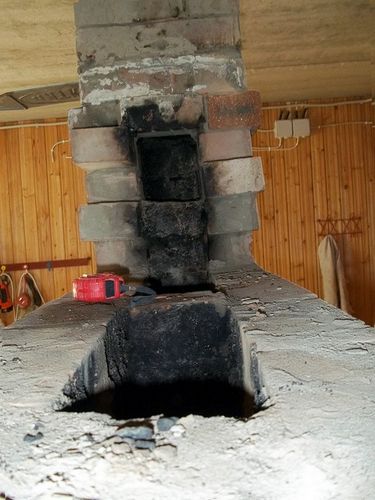

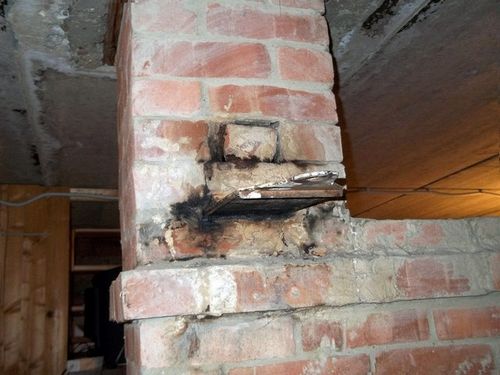

Вот она «ахиллесова пята» этой печи, на стыке двух каналов образуется зона турбулентности движения потоков, сажа оседает и с течением времени перекрывает основной канал дымохода. После разборки и чистки будем, что-то думать над этой задачей.

Кладку над кожухом разбираем до того ряда кирпича, чтобы мы могли извлечь вьюшку печи первого этажа.

Шаг 3 – добавляем нужное

После того как все что подлежит ремонту разобрано, приступаем к монтажу топочной камеры. Принцип ее возведения самый простой. Первый ряд – основание печи, второй основание зольника и параллельного канала «летника» и дальше как в обычной отопительной печи.

Ремонт кирпичной печи своими руками – пример с пошаговыми фото

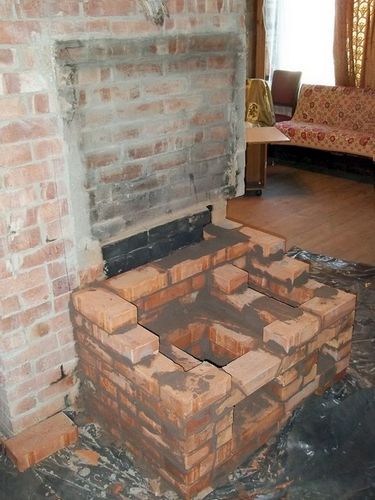

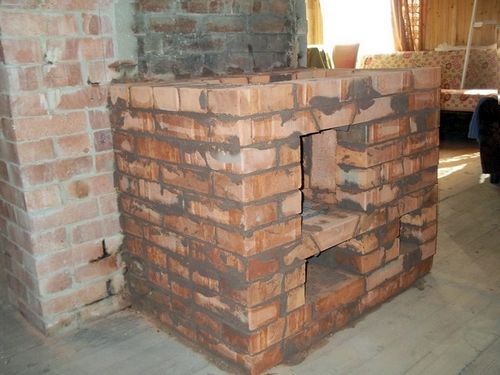

Вот так выглядит основание топочной камеры.

Справа «летник» он обеспечивает дополнительную тягу при розжиге печи, а слева система топки и поддувало с зольником. Всю фурнитуру будем навешивать после общего монтажа печи.

Ремонт кирпичной печи своими руками – пример с пошаговыми фото

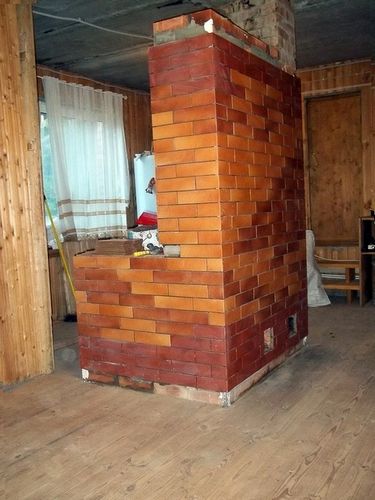

Обратите внимание на соединение порядовки старой печи и новой кладки. Ряды должны точно совпадать друг к другу.

Отопительную печь с варочной поверхностью поднимаем на 11 рядов кладки. Верхний «обвязочный» ряд укладываем тычком, чтобы в дальнейшем положить на него варочную панель и декоративную плиту.

Ремонт кирпичной печи своими руками – пример с пошаговыми фото

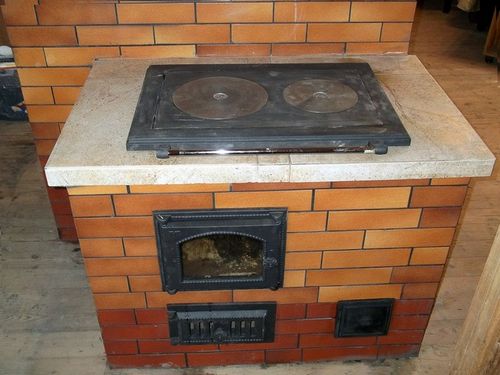

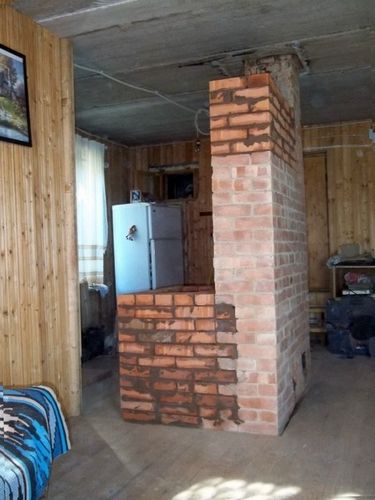

Плита сложена. Осталось дождаться высыхания раствора, чтобы приступить к дальнейшей работе над реставрацией печи.

После того как плита выложена, приступаем к кладке кожуха печи. Первый ряд кожуха – обвязочный. Он необходим для создания основания дымохода, второй, третий – внутри полые – в нем идет дымоход, который стыкуется со старым дымоходным отверстием печи. Четвертый ряд – обвязка дымохода и пятый ряд кожуха – это контрольный ряд. Он словно дополнительный предохранитель от возможного проникновения дыма в помещение.

Ремонт кирпичной печи своими руками – пример с пошаговыми фото

Вьюшку установили вертикально и в другое место.

При установке применили уплотнительный базальтовый шнур 4 мм. Теперь конденсат будет образовываться гораздо меньше, и если и будет стекать – то в специальный лючок для чистки, который расположен внизу печи под дымоходом.

Для создания перекрытия рядов над поддувалом и топкой применили в кладку клиновый замок. Он достаточно надежный и дает возможность обойтись при строительстве печи без дополнительных металлических уголков, которые при эксплуатации печи приводят к ее разрушению вследствие большого линейного расширения.

Ремонт кирпичной печи своими руками – пример с пошаговыми фото

На фасадной стенке печи применено два клиновых замка. Один над поддувалом, второй над топкой.

Шаг 4. Как из старого сделать новое? Отделка печи плиткой

Это довольно сложный вопрос, если дело касается печки. Но включим фантазию и придумаем для нашей печи новую одежду. Точнее новое обличье. Обложим нашу печь клинкерной плиткой. Ну а чтобы сделать эту довольно сложную процедуру необходимо вначале сделать для нашей печи строго вертикальные углы. Чтобы нам не пришлось для каждого ряда напиливать свою длину плиток.

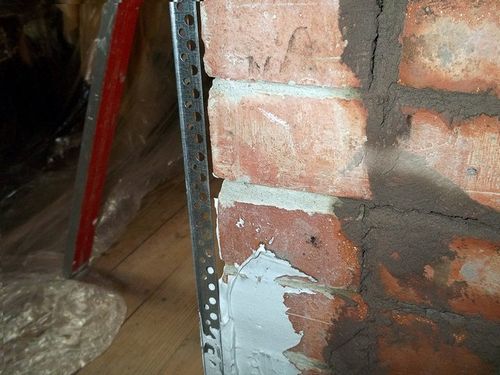

Начинаем выводить углы. Возьмем для этого перфорированный металлический уголок на 15 мм, который обычно применяют для отделки углов конструкций из гипсокартона и установим его на угол печи, выровняв его по показаниям строительного уровня и посадив его при этом на «Ротгипс».

Ремонт кирпичной печи своими руками – пример с пошаговыми фото

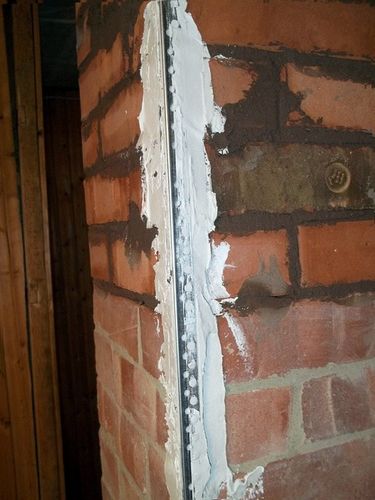

Важно не замешивать много раствора.

Он достаточно быстро схватывается. Поэтому есть хитрость в установке уголка. Вначале делается комочек «Ротгипса», прикрепляется в верхнюю точку угла, прижимается уголок, прикладывается уровень и таким же комочком фиксируется низ, а затем наполняется основная часть уголка.

Точно по такой же схеме укладывается и второй торцевой уголок. Важно для него не только установить вертикальность, но и при этом вымерять расстояния как в нижней точке печи, таки и в верхней.

Ремонт кирпичной печи своими руками – пример с пошаговыми фото

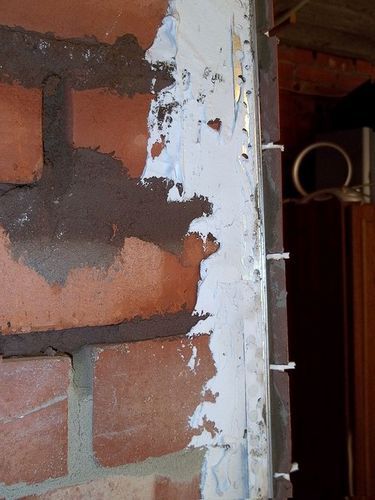

Подобную работу делаем над всеми углами печи.

Помните, что точность исполнения данной процедуры – это основа успешной работы по облицовке печи. «Ротгипс» отлично схватывается с кирпичом, но не совсем хорошо крепится к раствору. Поэтому перед установкой армированных уголков пройдитесь сухой тряпочкой по углам печи, чтобы уменьшить контакт «Ротгипса» с печным раствором.

Шаг 5 Облицовка печи плиткой

Выровняв углы печи, можно приступать к процессу обкладки печи клинкерной плиткой.

Почему мы не стали делать чистовую отделку кирпича?

Дело в том, что после ремонта печи в кладке окажутся два совершенно разных по оттеночной гамме кирпича. И вывести их до одного цвета практически не представляется возможным. Можно было оштукатурить печь, но срок эксплуатации печи без косметического ремонта около двух сезонов, а так часто разводить грязь в доме совсем не хочется. Поэтому выбор пал на клинкерную плитку. Ее монтаж будем осуществлять на термостойкий плиточный клей, который может выдержать нагрев до 180 градусов.

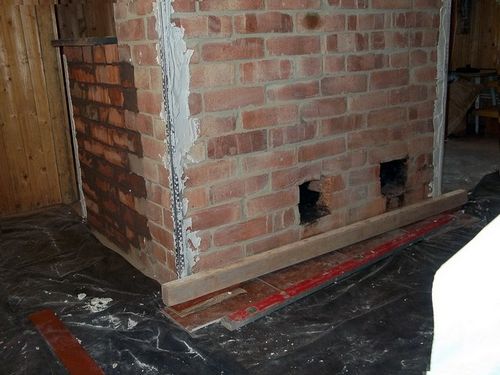

Начинаем процесс установки клинкерной плитки с того, что с помощью «правила» устанавливаем уровень первого ряда. Никогда не бывает идеально ровных полов, поэтому выбираем самую верхнюю точку пола у основания печи и считаем эту позицию «ноль». Затем берем «правило» (доска длиной 2 метра с ровными параллельными гранями) и с помощью строительного уровня прочерчиваем линию первого ряда укладки плитки.

Ремонт кирпичной печи своими руками – пример с пошаговыми фото

Выравниваем «правило» по показаниям уровня и с помощью подручного материала фиксируем данное положение.

В нашем случае перепад пола получился почти 3 см на два метра пола. После этого строительным карандашом прочерчиваем черту на поверхности кирпича и начинаем укладывать плитку. В качестве цветовой гаммы мы использовали плитку трех цветов. Светло-терракотовый, терракотовый и темно-терракотовый оттенок очень отлично комбинируется и смотрится очень естественно при облицовке печи плиткой.

Ремонт кирпичной печи своими руками – пример с пошаговыми фото

На фотографии виден правый край плитки. Между ними уложены крестики размером в 4 мм. Если брать большей толщины, то будет перерасход затирки и смотреться будет не так естественно.

Второй момент – это все плитки выступают за край уголка на 1,5 см. Это толщина плитки и толщина клея, которую будем наносить на другую сторону печи, и данный выступ позволит нам идеально состыковать ряды клинкерной плитки.

Стараемся уложить плитку таким образом, что внизу ляжет темный оттенок, а в центре и ближе к верху печи плитка образует некое подобие узора. Наклеиваем плитку, намазывая шпателем клей на края плитки (центр оставляем пустым) – затем постукивая киянкой, продавливаем плитку, и клей равномерно заполнит все пространство под ней. Устанавливаем крестик между плитками и наклеиваем следующие плитки.

Обратите внимание на термостойкость клея. Если наклеивание идет на заднюю часть печи, трубы и боковины, то вполне можно обойтись обычным клеем для клинкерной плитки. Нагрев данных поверхностей не бывает выше 50 °С, а что касается топки, кладки над топкой - здесь обязателен к применению термостойкий клей с показателем стойкости не ниже 180 градусов. Он обычно стоит дороже и продается готовый к употреблению. Что касается обычного клея, то рекомендую разводить его столько сколько вы сможете выработать за 15 – 20 минут работы.

Ремонт кирпичной печи своими руками – пример с пошаговыми фото

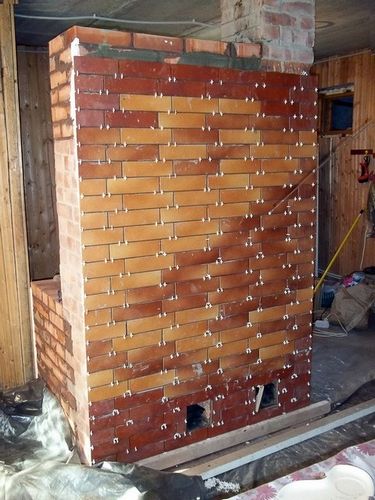

Задняя стенка печи готова, можно приступать к следующей.

Обратите внимание, что работы остановились на высоте роста человека, мы их продолжим по мере схватывания клея – через 24 часа.
Не следует стараться подрезать плитку в ту часть которая ниже «нулевого уровня» для этого нужен специальный отрезной диск и навык резки маленьких плиток, лучше закройте данное место плинтусом для пола.

Ремонт кирпичной печи своими руками – пример с пошаговыми фото

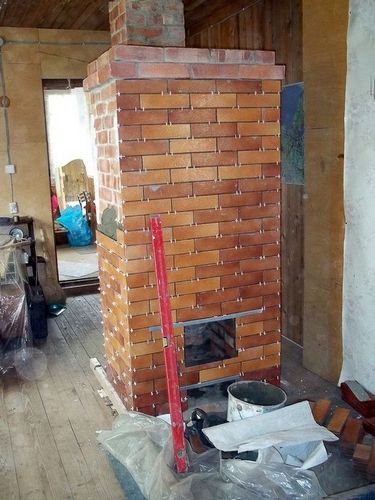

Комбинируя плитку разных оттенков можно получить очень красивое сочетание цвета.

Боковая часть топки имеет температуру нагрева до 150 градусов при топке печи в зимнее время, поэтому клей для плитки в это место наносим только термостойкий.

Шаг 6. Ремонт печи на втором этаже дачи

Печь имеет продолжение на втором этаже. Если на первом этаже – это отопительная и варочная печь, то функционал печи второго этажа только отопительный. Прежде чем определить фронт работ, давайте проведем визуальный осмотр печи.

  1. Над топкой длинные языки следов дыма – плохая тяга печи, либо разрушен свод печи, либо засорение дымохода.
  2. Ни в кладке снаружи, ни в кладке дымохода дефектов не обнаружено, значит нужно заглянуть во внутрь.

Ремонт кирпичной печи своими руками – пример с пошаговыми фото

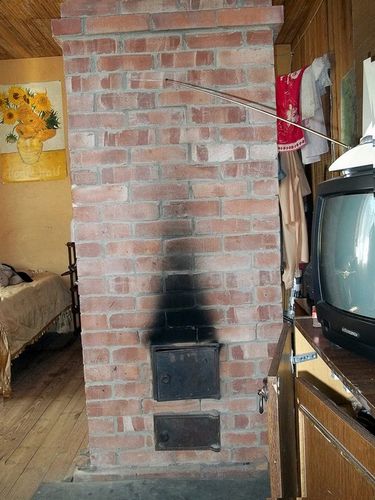

Печь чадит – представляю как дымно в комнате, пока идет ее растопка.

Как оказалось в последствие, данная причина была в очень плохом устройстве вытяжки печи. Прежде чем дым попадал в дымоход, ему приходилось преодолевать кирпичный выступ свода печи.

Ремонт кирпичной печи своими руками – пример с пошаговыми фото

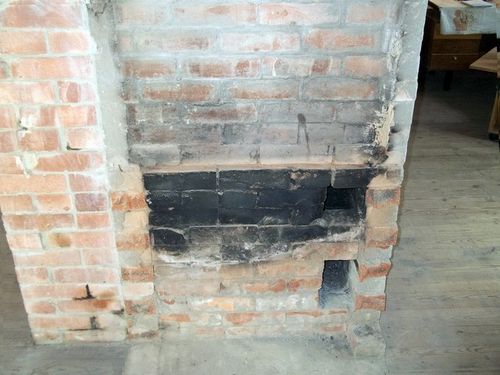

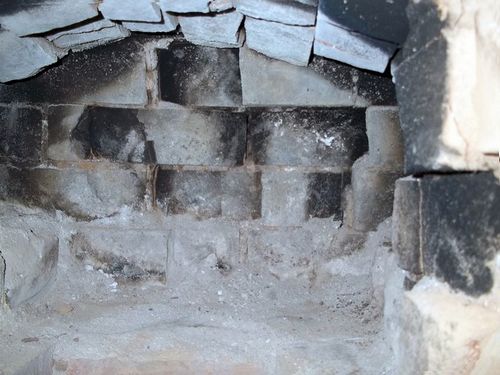

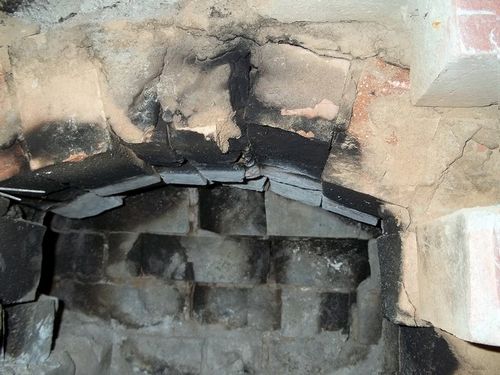

Такой свод выдержит еще пару сезонов и полностью разрушится.

Ремонт кирпичной печи своими руками – пример с пошаговыми фото

Видно, что хозяева пытались своими руками подлатать кладку и замазывать выпадающие кирпичи. Однако это не приносит результата, раствор выкрашивается из кладки, и кирпичи также выпадают из своего места – необходимо кардинальная замена всей топки.

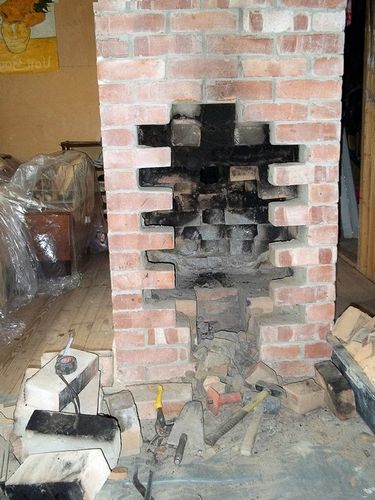

После того как фронт работ намечен приступаем к разборке части печи, которая подлежит полной замене. Разбираем топку (полностью), поддувало (частично) и часть дымохода.

Ремонт кирпичной печи своими руками – пример с пошаговыми фото

Выбираем кирпич таким образом, чтобы при укладке нового он мог образовать связку со старым.

Убираем весь мусор, кирпич и максимально подготавливаем рабочее место к новой кладке.

Печь выкладываем по аналогичному принципу, как и на первом этаже – зольник и топочное отделение (топка). Свод у топки выполним в форме сужения сверху: первый ряд срезаем на ¼ часть, укладываем на «тычок», срезая нижнюю фаску. Второй ряд поверх тычкового, выполняя его как перемычку над топкой. Самое удивительное, что кирпич вне топки практически не разрушен, что говорит о том, что печь, скорее всего, топили сырыми дровами. Топка при сгорании сырых, или со снегом дров разрушается значительно быстрее, если бы печь протапливалась бы просушенными дровами.

Ремонт кирпичной печи своими руками – пример с пошаговыми фото

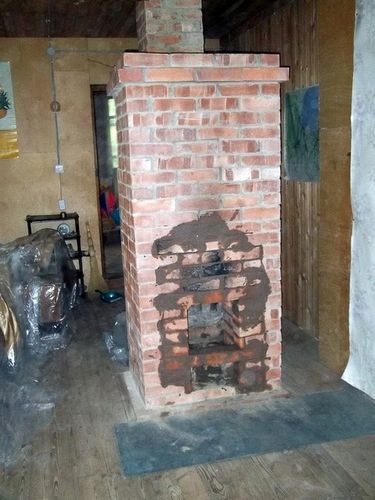

Часть кладки выше топки выложена с применением б/у кирпича. Это нормальное явление. Он еще достаточно крепок и выдержит не один сезон, аккумулируя и отдавая тепло в комнату.

Ремонт кирпичной печи своими руками – пример с пошаговыми фото

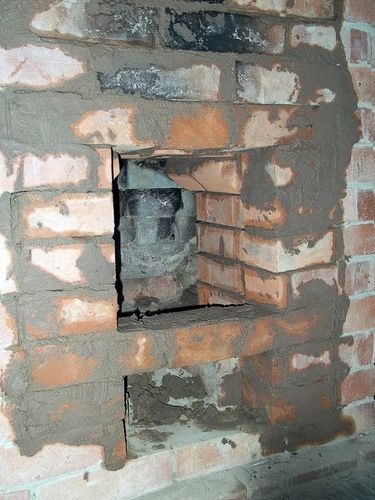

Вот так выглядит топка и поддувало вблизи.

И над топкой и над поддувалом в качестве перемычки выложен клиновый замок. Свод выполнен по методу сужения кладки с укладкой кирпича «тычком». Дымоход сделали прямоточный без изгибов, больше дым при растопке в комнату не пойдет.

Шаг 7. Новое платье для печки второго этажа

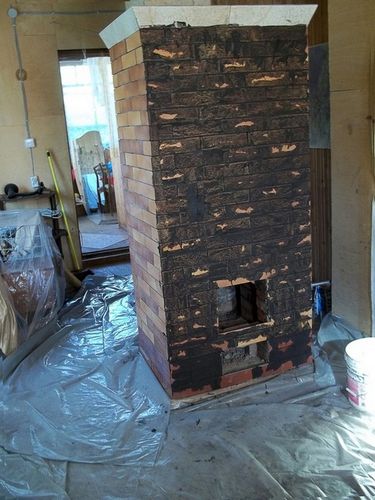

Алгоритм подготовительных работ точно такой же, как и для печи первого этажа. Вначале армируем уголки, выравнивая печь по вертикали. Затем шпаклюем «Ротгипсом» для придания формы уголкам и затем готовим поверхность печи к тому, чтобы на нее приклеивать клинкерную плитку.

Ремонт кирпичной печи своими руками – пример с пошаговыми фото

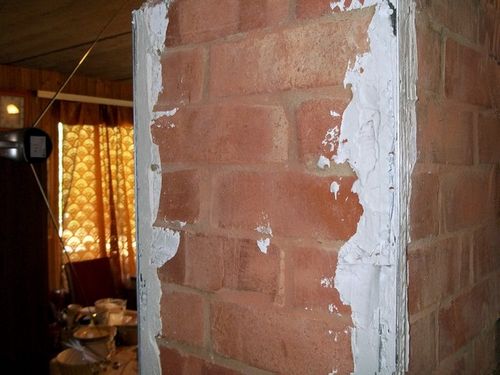

Тот кто клал печь, не очень то стремился вывести углы, нам пришлось приложить не мало усилий прежде чем мы выровняли подобные изъяны.

Скажу одно, подобная работа очень напоминает шпаклевку гипсокартонных стен. Применяем бинт «серпянку», и наносим несколько слоев «Ротгипсом», даем просохнуть каждому слою и затем накладываем новый.

К сожалению края печи, были очень далеки от вертикальности, поэтому мы нанесли три слоя «Ротгипсом», просушили его и только через неделю мы приступили к облицовке печи. Облицовка идет точно по такому же принципу, как и на первом этаже.

Расскажу один секрет как облицевать топку

Чтобы ряд плитки не просел вниз, в паз кладки прокладываем уголок на 25 мм. Его толщина примерно равна 4 мм, а это ширина междурядья плитки. Фурнитура дверцы полностью перекроет не закрытое плиткой пространство, а сам уголок не даст сползти плитке. После схватывания клея уголок аккуратно убираем из кладки.

Ремонт кирпичной печи своими руками – пример с пошаговыми фото

Вот он секрет наклеивания плитки – уголки установлены над вьюшкой и над топкой.

Особое внимание обратите на «синхронность» рядов плитки, они должны переходить один в один от одной стены печи к другой.

Примерно спустя 10 - 12 часов, после того как клей окончательно схватится, нам необходимо сделать затирку швов. Убираем все крестики (распорки между плитками) и наносим затирку. Затирка Церезит – термостойкая. Продается готовая к применению белого цвета, чтобы ее цвет подходил по цвету с плиткой – добавляем немного колера «шоколад» для придания нужного оттенка. Наносим сплошным методом. Сколько нужно сядет в швы, остальную ее часть потом уберем с поверхности плитки.

Ремонт кирпичной печи своими руками – пример с пошаговыми фото

Сделали затирку швов фасада печки. Ждем три часа и убираем затирку с помощью влажной тряпки или губки. Все должно легко убраться с поверхности плитки.

Будьте внимательны. Стоит только передержать затирку на плитке, как убрать вы ее сможете только с помощью абразивных средств, которые могут испортить внешний вид плитке.

Приступаем к установке печной арматуры. Всю ее берем одного производителя, я воспользовался финской компании SVT. Для декорирования применяем керамогранитные ступени Сенегал 50*50 мм. Это достаточно прочный и тяжелый материал, но смотрится очень дорого.

Ремонт кирпичной печи своими руками – пример с пошаговыми фото

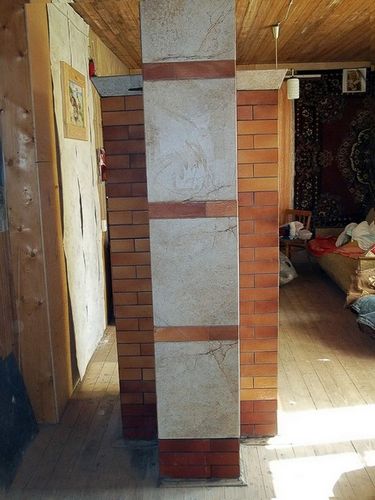

Трубу и верх печи отделываем керамогранитом.

Технология такова. Наносим клей, такой же, как для плитки. В шов кладки вкручиваем саморезы, на них ставим плиты и затем все стягиваем скотчем вокруг трубы. Оставляем на сутки, снимаем скотч, проверяем надежность, выкручиваем саморезы – получилось очень эффектно!

Ремонт кирпичной печи своими руками – пример с пошаговыми фото

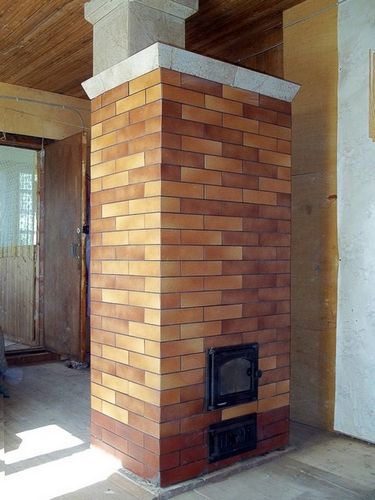

Вид печи второго этажа с торца.

Ремонт кирпичной печи своими руками – пример с пошаговыми фото

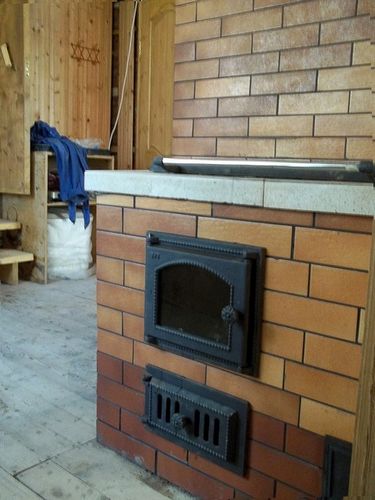

Финальный штрих. Устанавливаем фурнитуру для готовки – варочную панель, дверцу топки и поддувало. Крепим все с помощью дюбелей по бетону.

Если сравнить, что было и то, что стало, даже не верится, что ремонт кирпичной печи смог вернуть её к «жизни»!
