Естественная вентиляция в бане: схемы устройства + пошаговые инструкции

Вентиляция в бане – обязательный конструктивный элемент. Без полноценного воздухообмена и притока свежего воздуха даже самая качественная деревянная постройка способна за 2-3 года полностью прийти в негодность. Впрочем, даже в этот небольшой промежуток времени, парильщикам придется наслаждаться такими «прелестями», как сырость, неприятный запах, нехватка свежего воздуха.

Поэтому к монтажу системы вентиляции необходимо подойти со всей ответственностью. Это несложно. Тем более, что в большинстве небольших частных бань (особенно с режимом «русской бани»), наиболее оптимальной является естественная вентиляция. А сооружение ее, в отличие от принудительного аналога, не потребует установки дорогостоящих вентиляторов. А в некоторых банях она вообще создается «сама по себе» — только за счет подходящей конструкции парной.

Содержание:

• Как устроена система естественной вентиляции?
  • Вариант #1. Залповая вентиляция — проветривание
  • Вариант #2. Вентиляция с оттоком через дымоход
  • Вариант #3. Воздухообмен через продухи
• Пошаговый инструктаж по монтажу
• Достоинства и недостатки такой системы

Как устроена система естественной вентиляции?

Естественная вентиляция приводится в действие за счет воздушной конвекции, возникающей при разнице давлений (температур) в помещении (бане) и на улице.

По законам физики, нагретый воздух в помещении всегда поднимается вверх, а холодный – спускается к полу. Главная задача вентиляции в бане – обеспечить приток свежего воздуха (холодного) и вытеснить отработанный (теплый). Поэтому при планировании естественной вентиляции приточное отверстие обычно располагают ниже вытяжного. Тогда теплый воздух, поднимаясь вверх, выходит наружу через вытяжную шахту. При этом в помещении создается разряжение (пониженное давление) и через приток возле пола затягивается свежий прохладный воздух. Постепенно он опять прогревается, поднимается и вытесняет порцию отработанного воздуха через вытяжку. Так выполняется непрерывная конвекция и естественная вентиляция.

В качестве вытяжек в бане с естественной вентиляцией могут использоваться продухи, форточки, дымоход печи. Приток воздуха осуществляется через венцы стен (в рубленых банях), приоткрытые двери, вентиляционные отверстия. Как приточные, так и вытяжные отверстия (продухи, отдушины) снабжают затворами или регулируемыми решетками. Это помогает контролировать воздухообмен в помещении и не допускать сквозняков.

Существуют несколько вариантов естественной вентиляции. Каждый из них имеет свои достоинства, особенную функциональность и некоторые ограничения по использованию.

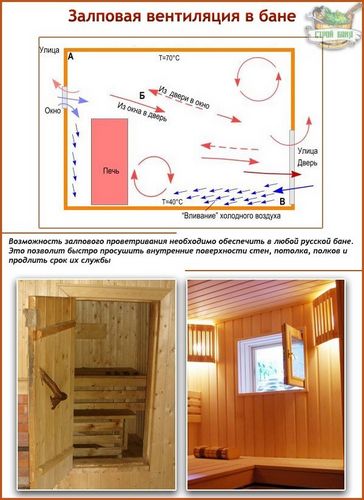

Вариант #1. Залповая вентиляция — проветривание

В небольших русских банях распространена залповая вентиляция. Это – обычное проветривание, которое выполняется либо после банных процедур, либо между заходами в парилку. Залповая вентиляция способствует быстрой смене воздуха, просушке поверхностей парной.

При залповом проветривании роль вентиляционных отверстий выполняют дверь и форточка, расположенные на противоположных стенах. Для смены воздуха их открывают на короткое время после парения (или между посещениями парилки). В зависимости от того, в какую сторону направлен перепад давления, воздух будет перемещаться от форточки к двери или наоборот.

Роль залповой вентиляции состоит в том, чтобы освежить воздух в парной, но при этом не остудить стены. Поэтому время проветривания небольшое – 1-2 минуты бывает достаточно.

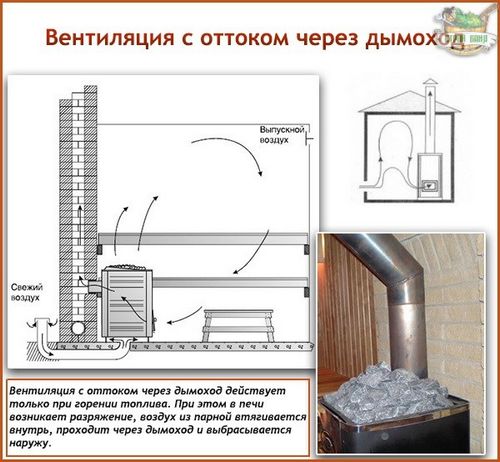

Вариант #2. Вентиляция с оттоком через дымоход

Печь-каменка с дымоходом может стать движущей силой вентиляции. При горении топлива отработанный воздух втягивается в печное поддувало и выходит через дымоход. Для того, чтобы осуществлялся приток свежего воздуха, делают щель около 5-10 мм в нижней части двери. Или же неплотно закрывают ее во время процедур. В банях-срубах, при горении огня в печи, воздух с улицы затягивается через неплотно подогнанные нижние венцы.

Вентиляция посредством оттока воздуха через дымоход возможна только при поддержании огня в печи. Если горение топлива не сохранится во время парения (например, в банях «по-черному» или в печи кратковременного режима работы), смена воздуха выполняться не будет. Потребуется более универсальная система вентиляции.

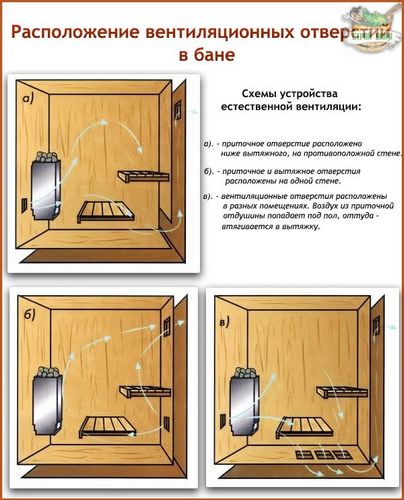

Вариант #3. Воздухообмен через продухи

Воздухообмен, выполняющийся через специальные продухи — универсальный вид естественной вентиляции. Он позволяет постепенно сменить воздух в парной несколько раз за время парения (в идеале — 5-6 раз за час). При грамотном планировании такой вентиляции сквозняков и снижения температуры поверхностей наблюдаться не будет.

Вытяжное отверстие обычно устраивают под потолком, над верхним полком. Оно имеет размеры 15-20 см, бывает квадратным или круглым. Закрывают вытяжку съемной заглушкой или скользящей заслонкой (дверцей), с помощью которой можно изменять размеры вытяжки и степень воздухообмена.

Еще несколько правил:

• Нежелательно располагать вентиляционные отверстия на одном уровне напротив друг друга. Большая вероятность, что свежий воздух, зашедший в парную, будет сразу же вылетать в вытяжку. Это исключает полноценную циркуляцию воздуха, но приводит к образованию сквозняка.
• Линейные размеры вытяжки, в идеале, должны совпадать с размерами приточного отверстия. Или же быть больше. При отклонении размеров вытяжки в меньшую сторону, новый чистый воздух поступать в баню не будет.
• При желании усилить отток отработанного воздуха размеры вытяжки делают больше приточной отдушины. Или же устраивают на 1 приточное отверстие 2 вытяжки.

Для притока чистого воздуха в парной оборудуют приточное отверстие, как правило, в 0,2-0,4 м от поверхности пола. Оно может находиться на той же стене, что и вытяжка, либо в противоположной стороне. Желательно — рядом с печкой, чтобы поступающий воздух успевал нагреваться и поступал в зону парения уже теплым. Приточное отверстие закрывают вентиляционной решеткой, чтобы воздух втягивался в помещение отдельными струйками, а не сплошным потоком.

Пошаговый инструктаж по монтажу

Классический порядок работы такой:

1. В стенах бани делают два отверстия с поперечными размерами 100-200 мм. Желательно сформировать продухи еще на этапе строительства, чтобы позже не пришлось высекать их в готовых стенах. Одно отверстие выполняют позади печи (или рядом с ней), на расстоянии 20 см от пола. Другое – на противоположной стене, по диагонали, на расстоянии 20 см от потолка.
2. В отверстия устанавливают короба. Их можно купить уже готовыми – из металла или пластика. В рубленых банях лучше использовать деревянные короба, сколоченные из досок.
3. На приточное отверстие ставят вентиляционную решетку, на вытяжное – задвижку. Если одно из отверстий выходит на улицу, с наружной стороны на короб устанавливают сетку от насекомых.

Но этот порядок работ не единственно правильный — все зависит от того, какое у вас строение и какую схему воздуховодов вы выбрали.

Достоинства и недостатки такой системы

Среди достоинств естественной вентиляции самые существенные такие:

• простое устройство и легкий монтаж;
• дешевизна – естественная вентиляция не требует установки дорогостоящих принудительных вентиляторов;
• экономичность в работе – позволяет избежать трат за электроэнергию;
• надежность – отсутствие механических устройств делает естественную вентиляцию практически «вечной», не подверженной поломкам и не нуждающейся в ремонтах.

Есть и минусы:

• зависимость силы вентиляции от разницы температур в парной и на улице;
• осенью и зимой холодный воздух, идущий из приточных отверстий, снижает температуру в парной, могут возникать сквозняки;
• запахи с улицы.

Согласитесь, недостатки — несущественны. В небольшой бане, стоящей на собственном участке, естественная вентиляция — наиболее рациональное решение. Если внутри нет бассейнов и больших моечных, переплачивать за механические вентиляторы (для принудительного воздухообмена) нет никакого смысла. Если же по каким-то причинам естественная вентиляция не будет справляться с возложенными на нее функциями, вы в любой момент сможете  преобразовать ее в механическую — достаточно поставить на отверстия вентиляторы!
