Гаражные ворота своими руками: распашные и другие конструкции, инструкция как сделать, видео и фото

Первыми монтируем 2 боковые вертикальные секции, для этого отмеряем по высоте проема 4 уголка и отрезаем их.

Ширина фасадной стены в гаражах может доходить до полуметра.

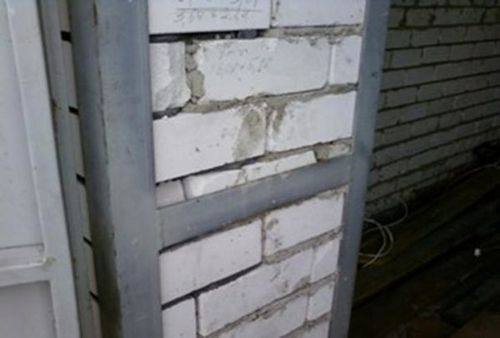

• Один уголок мы приставляем к стене с наружной стороны, второй — с внутренней;
• Уголки выставляем четко по отвесу, даже если кладка не совсем ровная.

Сварная рама должна быть цельной, поэтому между уголками мы привариваем полосу 50х6 мм. Полоса монтируется горизонтально с шагом около метра.

Если полосы нет, то вместо нее можно использовать уголок 50х50 мм, но тогда горизонтальное крыло уголка нужно будет утопить в стене, для этого между рядами кирпича или шлакоблока придется выбрать болгаркой паз глубиной 50 мм.

Хотя каркас у нас получается П-образный и плотно надевается на стену, его дополнительно нужно закрепить.

Такие крепления не позволят раме деформироваться, соответственно ворота не поведет и не заклинит;

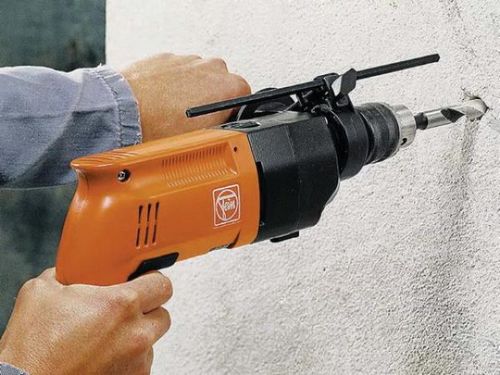

Фиксировать раму мы будем при помощи мощных штырей из арматуры. Для этого с обеих сторон приваренных ранее полос, по нижней кромке мы высверливаем перфоратором отверстия глубиной порядка 200 мм. Диаметр отверстий подбираем по толщине арматуры;

• Заполняем отверстия цементно-песчаным раствором и плотно (кувалдой) забиваем в них штыри арматуры;
• Когда штырь забит, отмеряем от каркаса 50 мм и обрезаем лишнее, после чего кувалдой загибаем штыри вверх и намертво привариваем их к каркасу;
• Можно обрезать штырь вровень с каркасом и обварить с двух сторон, но крюки будут надежней.

Когда боковые стойки рамы сварены и закреплены, можно переходить к верхнему и нижнему секторам.

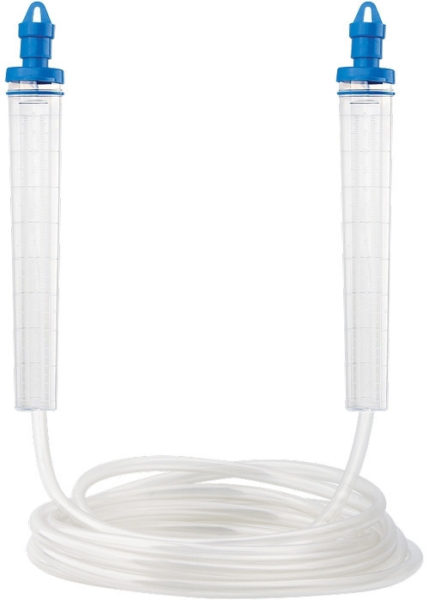

Уголок здесь выставляется четко по горизонту, для разметки удобней пользоваться гидроуровнем, столярный не даст такой точности.

Верхний и нижний сектора собираются и фиксируются так же, как и боковые.

Только вначале вам нужно по меткам с обеих сторон приварить несущие уголки, а уже после этого приваривать поперечины из полосы и фиксировать каркас на основе.

Крюки из арматуры внизу лучше не делать, это будет некрасиво и они, могут мешать.

Если проем изначально был не совсем ровным, то между стеной и каркасом у вас останутся зазоры, эти зазоры вы потом заполните цементно-песчаным раствором.

А вообще лучше полностью заштукатурить все вровень с уголками.

Создание каркаса для створок начинаем с установки 4 косынок по углам:

• Отрезаем 4 уголка примерно по 50 см каждый и привариваем их на фасаде так, чтобы уголок с рамой образовывал прямоугольный треугольник;
• Косынки не нужно приваривать намертво это временная конструкция, которая потом будет срезаться болгаркой. Здесь достаточно прихватить уголки в нескольких точках, лишь бы не отвалились;

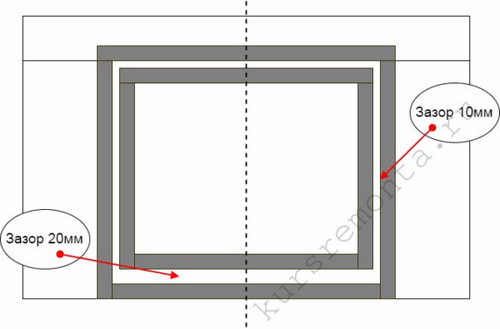

• По бокам и сверху зазор между рамой створок ворот и гаражной рамой составляет порядка 10 мм, снизу зазор должен быть в 2 раза больше, то есть 20 мм.
• Вот по этим габаритам и отрезаете 4 уголка 50х50 мм, 2 цельных уголка на всю ширину ворот и 2 цельных уголка по высоте;

• Теперь к нашим косынкам привариваем 4 цельных отрезанных уголка, опять же намертво приваривать не нужно, только «прихватить». А вот по углам рама сваривается капитально.

Перед тем как сварить в единую раму верхний и нижний уголок, то крыло, которое расположено горизонтально, полностью разрезается строго по центру, уголок будет держаться только на вертикальном, обращенном к фасаду крыле.

• Благодаря наваренным нами косынкам рама для створок будет стоять четко вровень с рамой гаража;
• Чтобы зазор между рамой гаража и рамой створок по периметру был везде одинаковым и уголки не «играли» нам нужно будет еще приварить изнутри несколько временных закладных;
• Берете небольшие кусочки арматуры и контролируя зазор привариваете их изнутри между рамой гаража и уголком под раму створок.

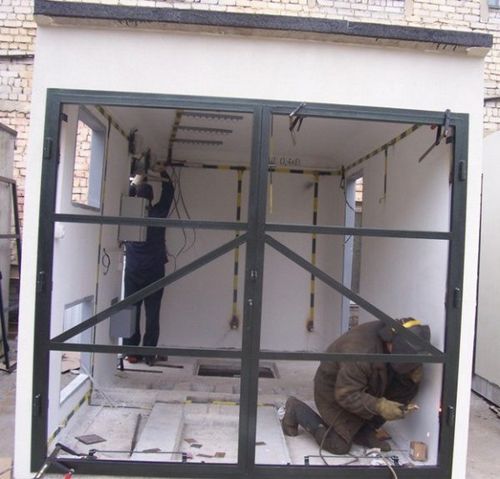

Теперь можно приступать к монтажу ребер жесткости:

• Первыми устанавливаются вертикальные уголки по центру, их капитально привариваем по обеим сторонам от тех разрезов, которые мы делали в верхнем и нижнем уголках;
• В одной из створок мы делаем дверь. Для этого привариваем несколько вертикальных и горизонтальных уголков, ориентировочная конструкция такого каркаса показана на схеме;

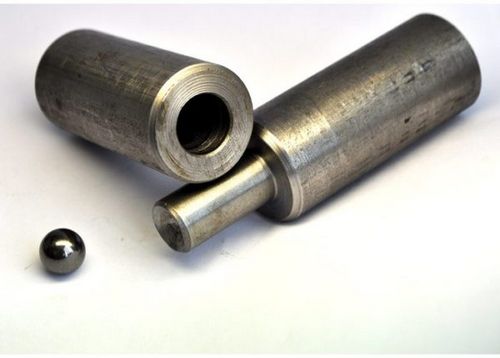

Возьмем самые простые гаражные навесы, которые вытачиваются и собираются по принципу «папа-мама».

«Папу» (часть навеса со штырем) нужно приварить к раме гаража, а «маму» (часть навеса в виде стакана) привариваем к створке ворот.

В принципе, каркас конструкции собран. Теперь мы дорезаем до конца те надрезы верхнего и нижнего уголка в каркасе под створки ворот;

Но створки еще не откроются, им будут мешать косынки по углам и приваренные изнутри закладные по периметру.

• Берете болгарку и все эти вспомогательные крепления аккуратно срезаете;

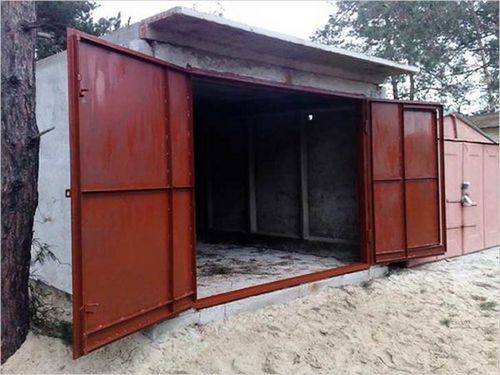

• Когда закладные и косынки срежутся, створки ворот свободно откроются, нам нужно будет их снять с петель и обшить стальным холоднокатаным листом.

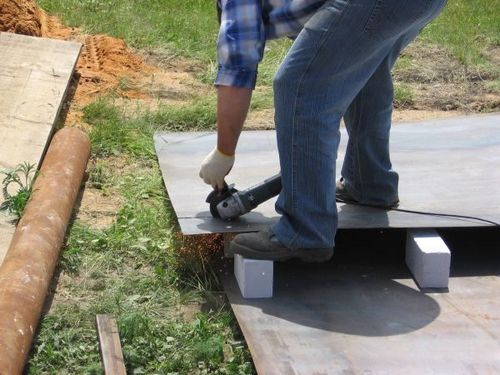

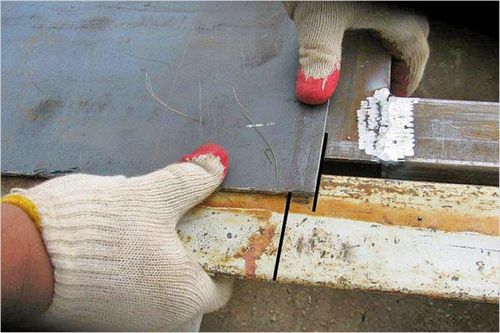

Стальной лист для обшивки створок ворот по бокам и сверху делается на 20 мм шире каркаса, а снизу на 30 мм шире каркаса.

Лист должен полностью закрывать зазор между каркасом ворот и каркасом створок, плюс еще на 10 мм заходить на каркас ворот.

Центральное соединение между створками делается с нахлестом.

На одной из створок лист делается шире, он перекрывает зазор между створками и заходит на каркас смежной створки на 10 мм, а на второй створке лист делается уже на 10 мм.

В результате листы у вас будут «встречаться» на уголке и зазора не будет видно.

Под крепление навесов нужно будет сделать небольшие вырезы, размеры этих вырезов определяются по месту и края листа обязательно обвариваются по кромке выреза.

Если со сварочным аппаратом вы «общаетесь» на любительском уровне, то изнутри ребра жесткости и каркас не стоит приваривать к листу сплошным швом, можно случайно прожечь лист. Здесь лист лучше приваривать точечно с шагом 50–70 мм.

Отделка гаражных ворот начинается с зачистки металла корд-щеткой.

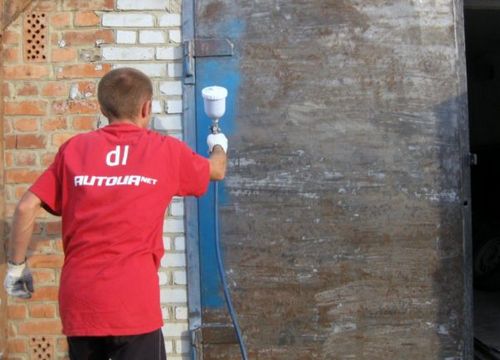

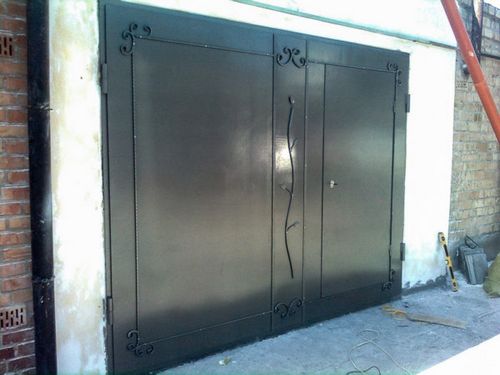

Металл нужно обезжирить ацетоном и приступать к покраске. Краска наносится минимум в 2 слоя.

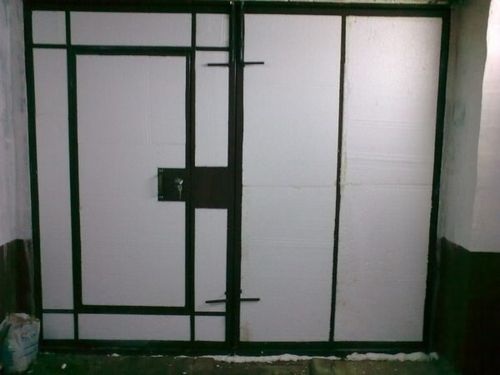

Проще всего ворота в гараж своими руками утеплить пенопластом ПСБ-С25 толщиной 50 мм.

Его нужно выкроить по размерам и приклеить между ребрами жесткости на монтажную пену или какой-нибудь специальный клей.

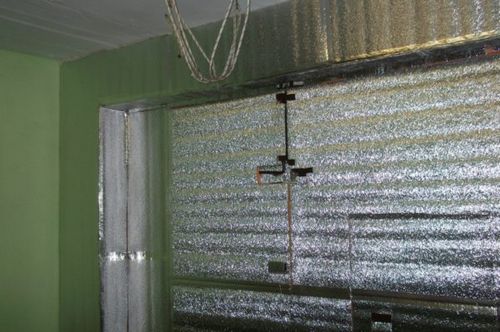

Сверху на пенопласт можно приклеить полотно фольгированного изолона (вспененный полиэтилен, покрытый фольгой), в результате вы получите эффект термоса.

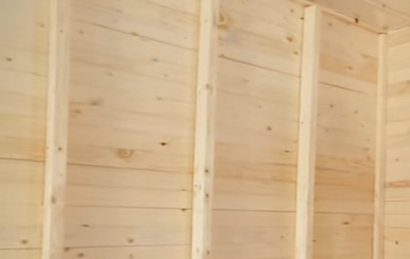

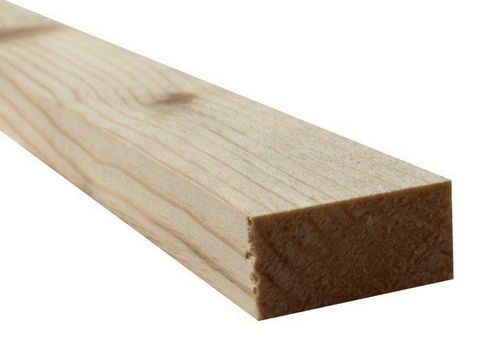

Часто гаражи обшивают вагонкой, в этом случае, перед тем как выкраивать пенопластовые вставки, нужно будет прикрутить к ребрам жесткости деревянный брус 50х50 мм.

Потом оставшееся свободное место заклеивается пенопластом и сверху на брус набивается вагонка.

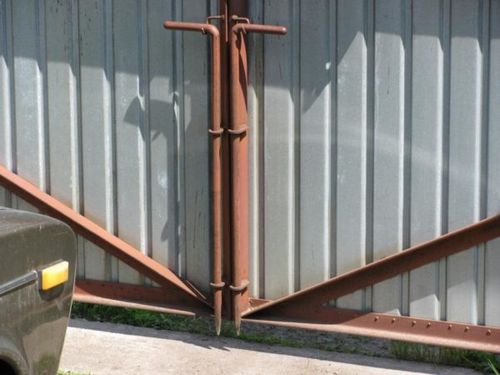

Выбор замков и разных хитроумных секретов дело личное. Единственное, что я могу вам посоветовать, это установить по углам каждой створки засовы, по 2 сверху и снизу.

Металлические штыри этих засовов должны входить в уголок гаражной рамы. Это будет своеобразной страховкой, на случай если злоумышленники срежут наружные петли.

Навесной замок лучше вообще не использовать, толку от него не много, но за проушины для такого замка можно подцепить стальной трос и вырвать гаражные ворота при помощи хорошего грузовика.
