Электрический теплый пол своими руками

Теплый пол, нагреваемый электричеством, пользуется большой популярностью не только как дополнительное средство обогрева, но и как основной источник тепла в помещении. Нагреваемый пол создает комфортную зону нагрева именно в той области комнаты, где происходит основная жизнедеятельность ее обитателей.

Особенно актуален нагреваемый пол для таких помещений, как детские или ванные комнаты. Также рекомендуется монтировать теплый пол в помещениях с недостаточным нагревом, например на застекленных балконах и лоджиях.

<<!--more-->
Электрический теплый пол своими руками: Инструкция + Видео!
img src="https://pol-spec.ru/wp-content/uploads/2014/05/Raspredelenie-temperaturyi-ot-teplogo-pola.jpg">

Распределение температуры от теплого пола

Электрический теплый пол может быть размещен под любое финишное напольное покрытие – будь то кафельная плитка, ламинат или линолеум.

Основные конструкции

Существует несколько модификаций нагреваемого электрического теплого пола: с использованием ИК-пленки или с нагревательным кабелем. В свою очередь, нагревательный кабель может размещаться самостоятельно или укладываться в составе ковриков – готовых элементов, где греющий элемент зафиксирован в крепежной сетке.

Электрический теплый пол своими руками: Инструкция + Видео!

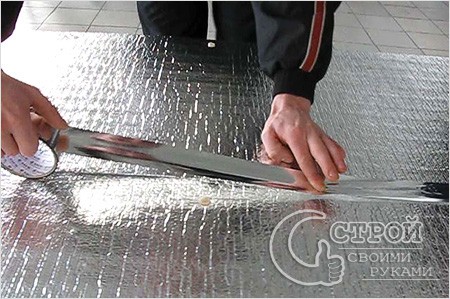

Укладываем теплоизоляция для теплого пола

Подготавливаем поверхность

В том случае, если ваш теплый электрический пол будет играть роль единственного источника тепла в помещении, или при недостаточной теплонепроницаемости межэтажного перекрытия – его основой должен стать слой теплоизоляции.

В качестве теплоизоляционного слоя под электрический пол можно использовать пенополистироловые плиты толщиной от 2 до 3 сантиметров, в зависимости от характеристик межэтажного перекрытия. На балконах или лоджиях нужно использовать слой теплоизоляции толщиной не менее 5 сантиметров, а в случае, если пол вашего помещения лежит непосредственно на грунте – толщина пластиковых плит не должна быть менее 10 сантиметров.

  1. Подготовьте поверхность перекрытия, освободите ее от мусора, заделайте раствором крупные выбоины. При необходимости выровняйте пол – сделайте черновую стяжку или положите черновой деревянный пол.
  2. Черновую выровненную поверхность необходимо загрунтовать для предотвращения образования плесени и увеличения сцепляемости.
  3. Плиты из вспененного полимера можно приклеить к поверхности специальным клеем или зафиксировать саморезами.
  4. Сверху слоя теплоизоляции разместите монтажную армирующую сетку. Ее нужно зафиксировать винтами с широкими шайбами, диаметр которых должен в два раза превышать толщину теплоизоляции.

Рассчитываем длину кабеля

Электрический теплый пол своими руками: Инструкция + Видео!

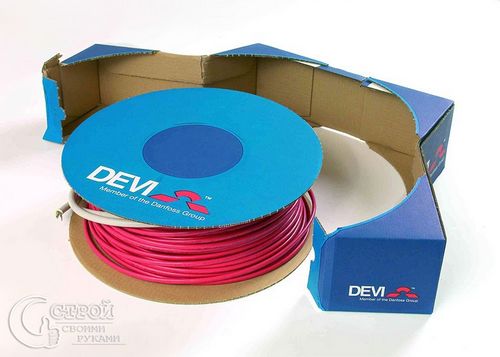

Кабель для электрического теплого пола

  1. Подготовьте лист миллиметровой бумаги, нанесите на нем в масштабе размеры своего помещения, места нахождения крупногабаритной мебели.
  2. Нарисуйте на листе кабеля, учитывая, что он должен находиться на дистанции не менее 5 сантиметров от стен и не располагаться в местах установки крупной мебели. Минимальный шаг, допускаемый между витками кабеля вы можете посмотреть в его технических характеристиках.
  3. Шаг укладки кабеля можно вычислить и самостоятельно. Для этого площадь обогрева нужно умножить на 100 и разделить на длину кабеля. Так, для помещения в 20 квадратов при длине кабеля в 50 метров шаг составит 40 сантиметров.
  4. При расчете раскладки учтите, что кабели могут быть двужильными (который присоединяется к электрической сети только с одного конца) и одножильным, присоединяемым к электросети двумя концами.
  5. Расчет потребной длины кабеля и выдаваемой им мощности должен быть разным в зависимости от того, единственным или дополнительным средством обогрева помещения будут ваши теплые электрические полы.

Подготавливаем инфраструктуру

  • Размечаем место для установки терморегулятора. Оно должно находиться вблизи кабеля электрической сети.
  •  Штробим нишу под терморегулятор и канал для подводки электричества.
  •  Крепим алебастром коробку терморегулятора, кабель от него к проводке и к нагревательному кабелю размещаем в гофрированной трубе.
  •  Конец гофротрубы размещается в зоне нагрева, на расстоянии примерно 40 сантиметров от стены. Вместе с кабелем в ней размещается и термодатчик.
  •  Закрываем конец трубы изолентой, предотвращая попадание раствора стяжки.

Размещаем нагревательный кабель

Электрический теплый пол своими руками: Инструкция + Видео!

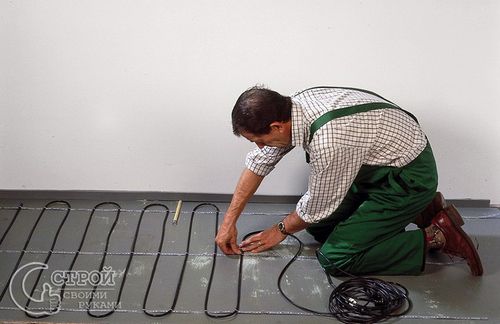

Укладываем кабель для электрического теплого пола - фото

  1. На монтажной сетке, согласно выбранной схеме размещения фиксируем нагревательный кабель.
  2. Фиксируем кабель пластиковыми хомутами.
  3. Подключите кабель к терморегулятору, проверьте его работу, оставьте на некоторое время в рабочем состоянии для тестирования.
  4. Схему размещения кабеля можно зарисовать или сфотографировать.
  5. Отключите нагревательный кабель от электропитания.

Заливаем стяжку пола

  1. Разметьте необходимый уровень стяжки пола на стенах помещения. Для этого лучше всего воспользоваться строительным уровнем.
  2. По периметру комнаты разместите демпфирующую ленту, предохраняющую стяжку от температурных повреждений.
  3. Вкрутите в стены по размечено линии дюбеля, натяните между ними прочный шнур.
  4. Установите параллельные маяки пола – металлические рейки, выровненные по шнуру, их положение регулируется деревянными клиньями. Расстояние между маяками должно быть меньше размера правила.
  5. Замешайте смесь для стяжки. Можно воспользоваться готовым составом для теплого пола, либо песком и цементом в соотношении 3 к 1, можете добавить пластификатор – обычное жидкое мыло. Консистенция раствора для стяжки – густая сметана.
  6. Начиная от дальней стены, выкладывайте на пол раствор, разравнивая его правилом.
  7. Полное высыхание самодельной стяжки наступает примерно через месяц. При жаркой погоде ее поверхность необходимо регулярно смачивать.
  8. После фиксации стяжки поместите на ней финишное напольное покрытие.
Электрический теплый пол своими руками: Инструкция + Видео!

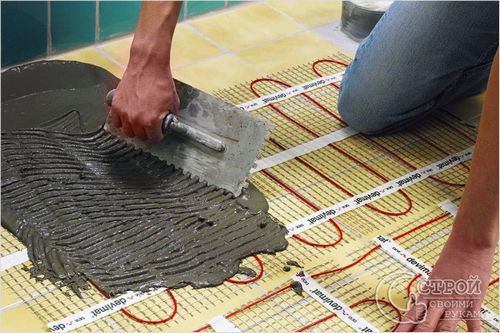

Делаем стяжку пола

Для более подробного ознакомления с алгоритмом укладки теплого пола рекомендуем вам ознакомиться с приведенными видеоуроками.

Видео - Электрический теплый пол своими руками

Монтаж пленочного теплого пола.

Монтаж пленочного теплого пола являет более простым мероприятием. Он укладывается на подготовленную и выровненную поверхность непосредственно под финишное напольное покрытие. Единственный нюанс – внимательно следите за максимальной температурой, выдаваемой вашей ИК-пленкой и максимальной температурой, которую может выдержать ваше напольное покрытие.

Электрический теплый пол своими руками: Инструкция + Видео!

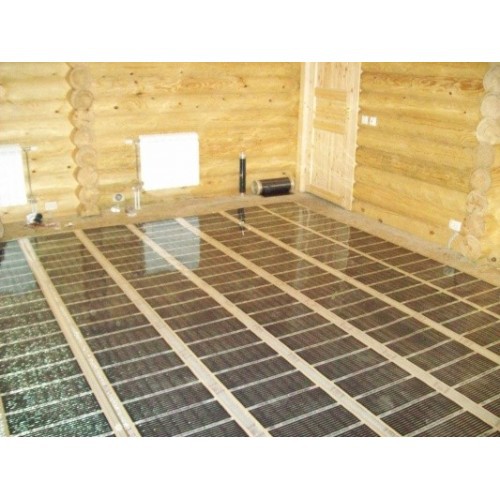

Монтаж пленочного пола
