Этапы строительства каркасного дома от фундамента до крыши

Несмотря на некую консервативность в мышлении населения нашей страны в плане строительства (применение тяжелых надежных каменных и бетонных материалов), все большее распространение получают легкие конструкции. Дома из SIP-панелей, деревянные каркасные и каркасно-щитовые строения завоевывают всё большую популярность. Причиной тому существенно более низкаястоимость, как требуемого материала, так и его монтажа. В статье рассмотрим этапы строительства каркасного домаот фундамента до крыши.

Содержание:

Этапы строительства каркасного дома от фундамента до крыши

Нюансы деревянного строительства

Основным отличием деревянных конструкций от «классических» каменных, бетонных, железобетонных и стальных является высокая пожароопасность. Применение несущих деревянных конструкций обуславливает класс пожароопасности сооружения не выше III-го (для каменных и бетонных характерен II-ой класс).

Частично проблема решается антипиренами. Это специальные вещества, предназначенные для обработки деревянных конструкций с целью снижения групп воспламеняемости и горючести. Пренебрежение такой обработкой может привести к самым печальным последствиям.

Ещё одним уязвимым местом строительства каркасного дома является подверженность биологическому разрушению. Речь идет о гниении и древоточцах. Для борьбы с этим факторам применяют биозащитные составы. Современная промышленность предлагает комплексные огнебиозащитные средства, наиболее целесообразные к применению для защиты деревянных конструкций.

Отдельно подчеркнем важность скрупулезного выполнения всех требований по электромонтажу. Наиболее частой причиной возгорания домов являются некачественная проводка, использование не сертифицированного электрооборудования (розетки, выключатели), нарушение правил эксплуатации электроприборов.

К бесспорным преимуществам деревянных каркасных домов относят их меньшую стоимость и скорость возведения.

Фундамент – первый этап строительства каркасного дома

Сложным вопросом в рамках частного строительства был, есть и будет выбор типа фундамента. Деревянные строения характерны малым весом. Фундамент, как правило, так же выполняют «облегченным» по отношению к классическому «каменному» варианту дома. При этом все типы фундаментов (ленточные, плитные, свайные) могут применяться и для деревянных домов.

Выбор типа фундамента для каркасного дома в первую очередь зависит от инженерно-геологических условий – прочности грунта, уровня грунтовых вод и так далее. Для каркасного варианта строительства возможно применение столбчатых фундаментов.

Для экономии финансовых средств следует заказать инженерно-геологические изыскания в минимальном объеме. Хотя бы одну скважину глубиной около 5м. На основании отчета об изысканиях посредством консультаций со специалистом можно будет определить оптимальный вариант фундамента. Самостоятельное решение данного вопроса «на глазок» с высокой степенью вероятности обернется либо перерасходом материалов «в запас», либо проблемами в эксплуатации дома, установленного поверх слишком слабого фундамента.
Особое внимание следует уделять уровню грунтовых вод, сезонному их колебанию, а также риску появления верховодки – так называемой «почвенной воды». Оплата изысканий и консультаций со специалистом окупятся сторицей.

Этап 2: возведение каркаса и междуэтажного перекрытия

Возведение каркаса при строительстве деревянного дома начинают с монтажа нижней обвязки. Размеры её поперечного сечения напрямую будут зависеть от типа фундамента. Для свай, установленных с большим шагом (3м и более) нижняя обвязка будет мощнее, чем для других вариантов. Нижняя обвязка поверх свайного фундамента, по сути, является ростверком. Во всех случаях (в том числе при ленточном и плитном фундаменте) эта обвязка должна располагаться выше отметки грунта. Нижняя обвязка должна антисептироваться особенно тщательно. Кроме того, под её низ следует подложить гидроизоляцию из плотного полиэтилена, рубероида или другого рулонного изоляционного материала.

Возводить каркас можно двумя методами – собирая каждый элемент отдельно непосредственно в месте его проектного положения, или же собрать на горизонтальной поверхности каркас целой стены, затем поднять его «на попа» и установить на место. Второй вариант предпочтительнее, так как является более производительным. Особенно он удобен при варианте фундамента в виде утепленной шведской плиты – на момент сборки каркаса черновая поверхность пола первого этажа (верх плиты) представляет собой удобную площадку для сбора каркасов стен.

Этапы строительства каркасного дома от фундамента до крыши

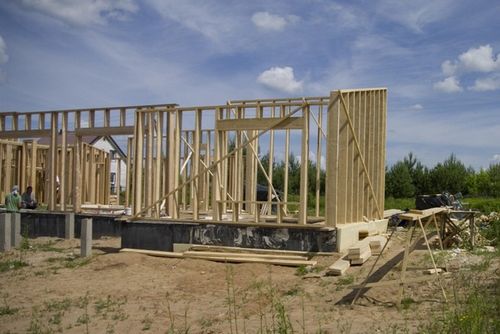

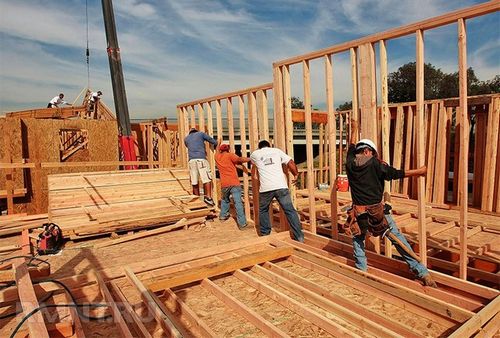

Возведение каркасного дома из заранее собранных каркасов стен.

Пространственная устойчивость каркаса обеспечивается либо щитами (каркасно-щитовая схема, характерная, в том числе, для SIP-панелей), либо накосо набиваемой во взаимно-обратном направлении доской. На этапе монтажа часто используют временные раскосы, устанавливаемые поверх каркаса. После зашивки щитами или диагональными досками одной из сторон будущей стены временные раскосы снимают.

Этапы строительства каркасного дома от фундамента до крыши

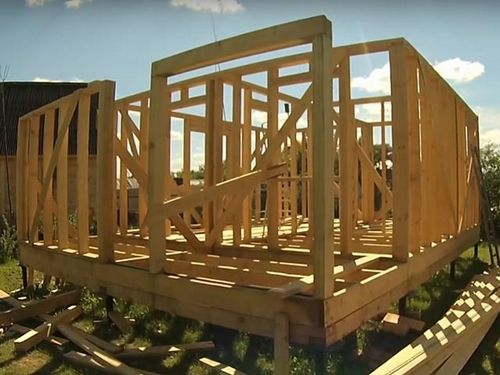

Пример устройства временных раскосов.

В качестве щитов, как правило, применяют OSB (QSB) плиты толщиной 12мм. При зашивке доской её толщина лежит в пределах 18-25мм.
Шаг стоек (колонн) каркаса очень часто назначают равным 60см, что в случае каркасно-щитовой схемы вызывает недоумение. Размер OSB плиты составляет 125х250см, вследствие чего шаг в 60см формирует необходимость подрезок каждого щита на 5см по ширине или 10см по длине. При этом шаг в 62,5см будет полностью кратен ширине такого листа (2 шага) и длине (4 шага). При дощатой обшивке кратность в 60см проблем не создает.

Выбор обшивки щит/доска обычно происходит исходя из цен на эти материалы в регионе строительства. При равной цене предпочтение стоит отдать щитовому варианту, как более технологичному и быстровозводимому.

Этапы строительства каркасного дома от фундамента до крыши

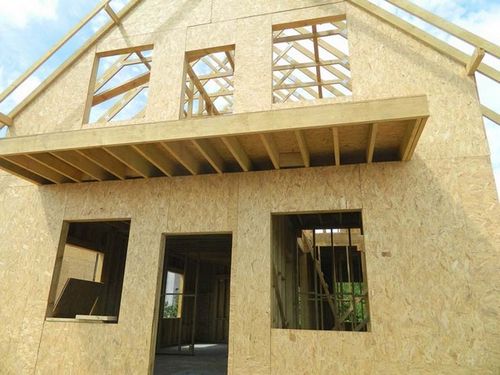

Каркасно-щитовая схема деревянного дома.

Этапы строительства каркасного дома от фундамента до крыши

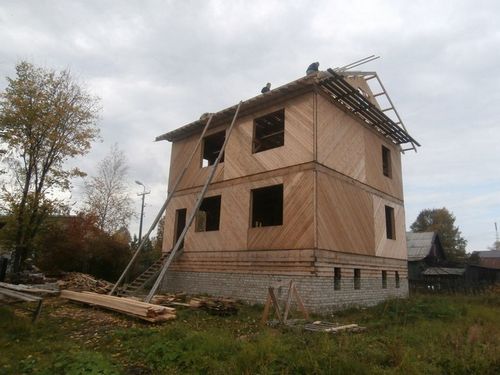

Пример обшивки каркаса доской под 45 градусов во взаимно-обратном направлении.

После возведения каркаса стен первого этажа и устройства верхней обвязки (пояса) начинают монтаж балок перекрытия.

Железобетонные перекрытия (как монолитные, так и сборные) в деревянных домах не применяют. От облегченных вариантов типа Terriva и тому подобных так же лучше отказаться. Древесина имеет сильно отличающиеся от остальных материалов показатели линейного расширения при перепаде температуры. Кроме того, древесины, как «живой» материал, немного изменяет свои размеры и при перепадах влажности. Сочетание в несущем каркасе разнородных материалов крайне не желательно.

Балки перекрытия обычно выполняют из доски 50х200мм или спаренных вдвое досках 50х150мм. Второй вариант предпочтительнее при условии спаривания досок зеркальным отображением годичных колец – такая балка будет стабильнее. Шаг балок зависит от перекрываемого пролета, размеров поперечного сечения и нагрузок. Обычно этот шаг лежит в пределах 60-100см.

Этапы строительства каркасного дома от фундамента до крыши

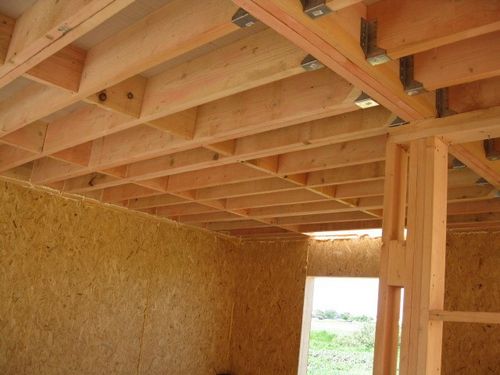

Вариант монтажа деревянных балок перекрытия.

Перед возведением каркаса следующего этажа необходимо настелить половой настил поверх балок перекрытия. Для этого применяют шпунтованные половые доски или плитные материалы (OSB, фанера) в два слоя. Стыки второго слоя не должны совпадать со стыками первого. В случае применения половой доски до окончания строительства от загрязнения и повреждения её защищают листами ДВП или плотного картона.

Перекрытия в деревянных каркасных домах должны быть звукоизолированными. Желательно применять отделочные материалы с виброразвязкой. Например, ламинатное покрытие, укладываемое поверх подложки из пробкового дерева. В противном случае слышимость будет очень высокой, а пол будет представлять собой аналог барабана.

Этапы строительства каркасного дома от фундамента до крыши

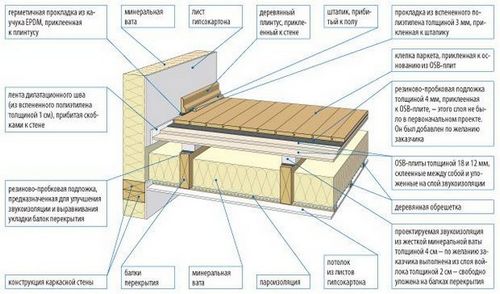

Пример устройства звукоизолированного перекрытия по деревянным балкам с виброразвязкой.

Этап 3: крыша

Хорошим вариантом устройства крыши для каркасного дома является её скатный вариант. Крыша может быть односкатной, двухскатной, вальмовой и т.д. В качестве кровельного слоя можно применить любой материал – шифер, профнастил, металлочерепицу, битумную черепицу и т.д.

Этапы строительства каркасного дома от фундамента до крыши

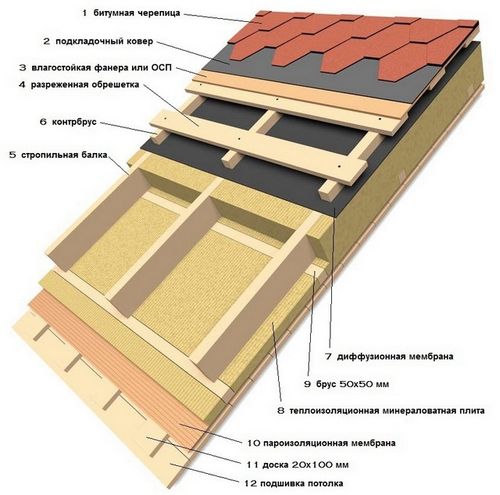

Узел устройства кровельного слоя с покрытием из битумной черепицы.

Скаты крыши формируют стропильной системой. Стропила чаще всего выполняют из доски сечением 50х150 или 50х200. Шаг стропил зависит от снеговых нагрузок в регионе строительства, пролета, сечения. Обычно шаг оставляет 80-120см.

Стропильная нога опирается на мауэрлат. В каркасном деревянном доме его функцию выполняет верхняя обвязка последнего этажа.

Этапы строительства каркасного дома от фундамента до крыши

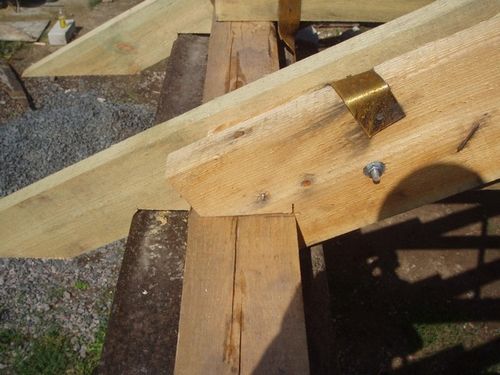

Пример устройства опорного узла стропильной ноги на мауэрлат.

Этапы строительства каркасного дома от фундамента до крыши

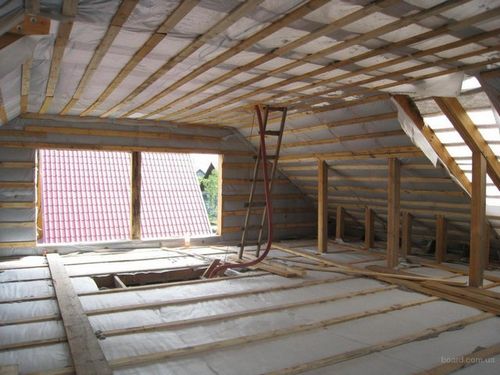

Внешний вид мансардного этажа, формируемого крышей, на этапе защиты утеплителя пароизоляцией.

Этап 4: перегородки, коммуникации и внутренняя отделка каркасного дома

Лучшим вариантом перегородок в деревянном каркасном доме является каркас из деревянного бруса сечением 50х100мм, обшитый с двух сторон все теми же OSB плитами. Шаг стоек для перегородок идентичен несущим стенам. Внутреннюю полость перегородок заполняют звукоизолирующим материалом.

Этапы строительства каркасного дома от фундамента до крыши

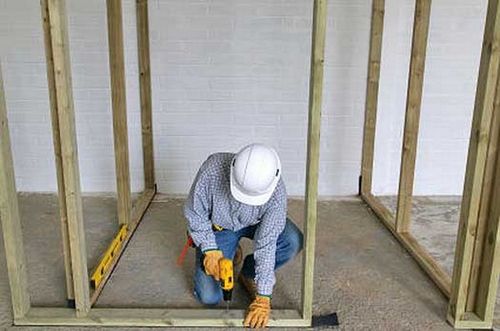

Устройство деревянного каркаса для перегородки.

В помещениях с влажным режимом (санузел) пол и стены дополнительно обшивают магнезитовыми плитами, поверх которых устраивают гидроизоляцию обмазочными материалами. Применение магнезитовых плит дает возможность облицовки стен и потолка керамической плиткой.

Каких-либо препятствий для устройства гипсокартонных перегородок в каркасных деревянных домах не существует.

Прокладка внутридомовых коммуникаций осуществляется до внутренней обшивки стен. Электропроводка закладывается в специальные гофрированные рукава. Прокладки водонесущих коммуникаций в теле перекрытия лучше избегать. Стояки таких коммуникаций обычно пропускают в полости стен.

Оптимальным вариантом внутренней отделки стен и потолка является гипсокартон. Его несложно закрепить саморезами по дереву с последующим шпатлеванием. Финишная часть отделки может быть любой – от покраски до поклейки обоев.

Крепежные элементы

Крепежными элементами в строительстве деревянных домов являются гвозди, строительные скобы и мощные саморезы-глухари. От применения черных фосфатированных саморезов «для гипсокартона» лучше отказаться в виду их хрупкости. Применение такого крепежа при устройстве гипсокартонных перегородок допустимо.

Усилить соединение деревянных элементов можно с помощью стальных уголков, пластин, накладок и т.п.

Этапы строительства каркасного дома от фундамента до крыши

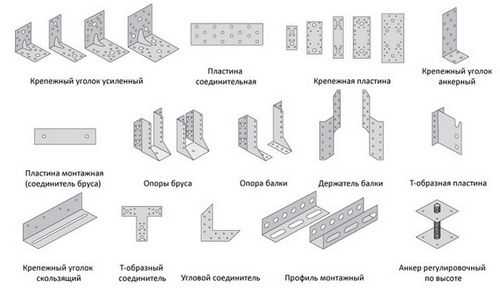

Металлические изделия для усиления соединений деревянных элементов каркасного дома.

Этап 5: отделка фасадов

Наибольшее распространение для отделки фасадов деревянных каркасных домов получили вентилируемые фасадные системы. Например, сайдинг.

Этапы строительства каркасного дома от фундамента до крыши

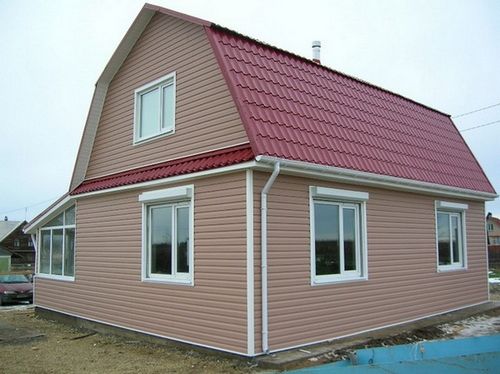

Внешний вид сайдинга.

Какие-либо варианты оштукатуривания для деревянных домов неприемлемы. Облицовка декоративным деревянным кирпичом также вызовет проблемы (за исключением, разве что, цокольной части, если в её пределах не применялись деревянные конструкции).

Заключение

Во избежание перекосов несущих конструкций требуется четко соблюдать этапы строительства каркасного дома. Особенно это касается элементов пространственной жесткости – временных раскосов и обшивки каркаса. Крайне нежелательно применять более тонкие материалы, особенно щиты. Данная технология строительства не терпит отклонений и самодеятельности. Нельзя, например, обшивку OSB листами заменять плитами ДСП, цементно-песчаные, магнезитовые, гипсоволокнистые. При соблюдении приведенных в данной статье требований срок эксплуатации деревянного каркасного дома составит не менее 50 лет.
