Как выбрать циркуляционный насос для отопления: расчеты и характеристики

Для равномерного прогревания всех комнат дома необходимо специальное оборудование, обеспечивающее движение теплоносителя по трубопроводу.

Этим важным элементом являются циркуляционные насосы для отопления частных домов, увеличивающие производительность отопления.

Содержание:

• Технические параметры
• Потребность помещения а тепле
• Производительность оборудования
• Напор
• Необходимые расчеты
  • Нюансы выбора

Следует верно подобрать параметры, соответствующие нуждам отопительной системы дома.

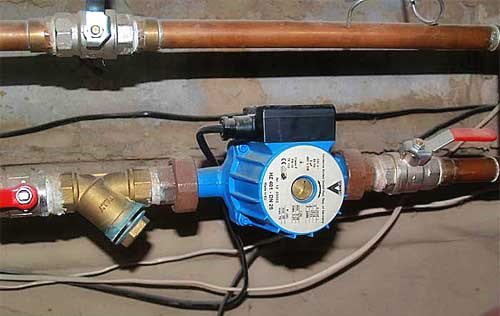

Технические параметры

Насосы подают теплоноситель вращением лопастей, расположенных внутри его корпуса. Рассматривая циркуляционные насосы для систем отопления и технические характеристики надо учитывать следующие:

• производительность – количество жидкости, пропускаемой за час его работы. Она измеряется в куб.м/ч и обусловлена гидравлическим сопротивлением трубопровода;
• напор – параметр указывает максимум высоты, на которую помпа поднимает столб воды;
• максимальная температура. Поскольку устройство будет перекачивать нагретую воду в системе, оно должно выдерживать температуру до 110 град.С. При выборе надо убедиться, что оборудование на нее рассчитано;
• зачастую применяются насосы с диаметром патрубков 25 либо 32 мм.

Обычно расчет производится по двум первым параметрам.

Потребность помещения а тепле

Перед тем, как выбрать циркуляционный насос для отопления, надо рассчитать тепловую потребность обогреваемого помещения. Профессиональные проектировщики производят его по специальным формулам. Когда же нет возможности к ним обратиться – необходимое значение можно выбрать ориентировочно, учитывая размеры своего помещения.

Согласно строительным правилам и нормам, в Московском регионе для одно- и двухэтажных домов достаточная мощность составляет 173 кВт/кв.м, а для трех-четырех этажей – 98 кВт/кв.м. Суммарное потребление тепла находят, просто умножив это значение на площадь всего помещения.

Производительность оборудования

Чтобы ее рассчитать, применяют несложную формулу: G = Q / (1,16 х ΔT), где Q – найденная ранее тепловая потребность; ΔT – разница двух температур: на подаче и обратке. Для обычной двухтрубной системы это 20 град.С, а для теплого пола – 5 град.С.

Для дома площадью 100 кв.м расчет будет следующим:

Q = 173 х 100 = 17300 кВт.

G = 17300 / 1,16 х 20 = 745,689 = 746 куб.м/ч.

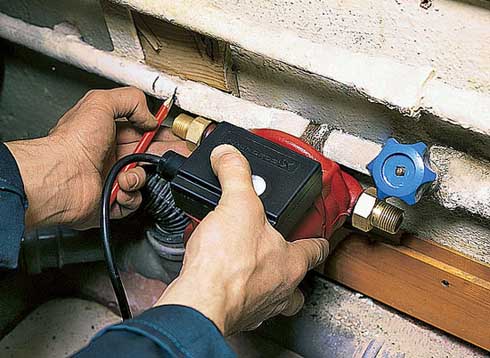

Напор

Расчет циркуляционного насоса для системы отопления включает вычисление напора, необходимого для преодоления сопротивления магистрали. Найти его значение можно различными способами, зависящими от того, производится ли установка новой системы или насос будет встроен в уже существующую.

Для новой эта величина рассчитывается по определенным формулам с применением значений, указанных для фитингов, труб и т.п.

Для уже смонтированной системы точное значение этого параметра найти тяжело, оно рассчитывается приблизительно:

• на прохождение 1 м трубопровода отопления нужно 0,01-0,015 м напора;
• теплопотери в фитингах – составляют приблизительно 30% от предыдущего параметра;
• обратный, а также трехходовой клапан препятствуют нормальной циркуляции теплоносителя, поэтому оцениваются в 20%;
• терморегулирующие клапаны, установленные для регулирования температуры в помещении.

Значение рассчитывается так: H = R х L х ZF, где:

R – это сопротивление прямых участков (лучше учесть максимальное значение 0,015 м);
L – длина труб, образующих систему отопления (двухтрубная — ещё учитывается обратка);
ZF – это коэффициент: если установлены обычные шаровые вентили и фитинги, он составит 1,3 (указанные 30% потерь), а если терморегулирующий клапан либо дроссель, разрывающие схему – 1,7.

Необходимые расчеты

Например, необходимо сделать расчет циркуляционного насоса для отопления квадратного дома площадью 100 кв.м – для системы однотрубного отопления.

Дроссели или терморегуляторы устанавливаются непосредственно на отопительные приборы, причем разрыв основного кольца исключен.

Длина каждой стены – 10 м. Суммарная длина труб в контуре составит 10 х 4 = 40 м. Подставив значения в приведенную формулу, можно найти искомый напор: 0,015 х 40 х 1,3 = 0,78. Также надо учесть, что у подбираемого насоса должен быть запас по напору – как минимум 10%.

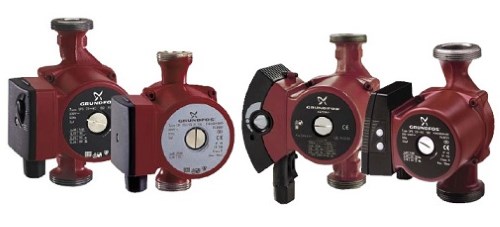

Нюансы выбора

Рассчитав необходимые значения (сочетание этих параметров называют рабочей точкой), выбирают нужную модель. В принципе, подходит любая из них, технические характеристики у которой будут не хуже вычисленных. Однако перед тем, как выбрать циркуляционные насосы для систем отопления, надо принять во внимание следующие нюансы:

• обычно при вычислении производительности учитываются наибольшие нагрузки, которые могут возникать при наиболее низкой температуре в сезоне. Однако отопительная система работает в подобном режиме редко – лишь несколько дней за весь год. Поэтому, если кажется, что мощность насоса больше, чем надо – лучше подобрать модель, у которой рассматриваемый параметр немного меньше;
• постарайтесь найти положение рассчитанной рабочей точки на графике расходно-напорной характеристики у каждого из предлагаемых насосов. Выбирайте устройство, где рабочая точка размещается к графику наиболее близко;
• следует тщательно подойти к выбору такого оборудования, ведь модель с недостаточной мощностью не сможет обеспечить требуемый напор, в результате радиаторы не будут нагреваться до необходимой температуры;
• однако избыточная мощность также не нужна, поскольку увеличится расход электроэнергии, а также возможно повышение уровня шума;
• нежелательно, чтобы диаметр патрубков насоса был меньшим диаметра труб – в иных случаях ему не удастся поддерживать необходимый напор.

Рассчитав мощность, вы сможете выбрать модель, наиболее оптимальную для экономного обогрева дома.
