Бани из бревен и кирпича всем хороши. За исключением, разве что сложности возведения и довольно высокой стоимости строительных работ. Отличной альтернативой традиционным баням являются более современные каркасные конструкции. Каркасное строительство не требует наличия многочисленных подробнейших чертежей и покупки дорогостоящих материалов.

Содержание:

Каркасные бани проекты своими руками - инструкции!

Каркасные бани проекты своими руками

В среднем на покупку строительных материалов для возведения каркасной бани требуется в 2 раза меньше денег, если сравнивать с другими упоминавшимися ранее вариантами. При желании парильню можно построить своими руками, что является дополнительным преимуществом.

Каркасные бани проекты своими руками - инструкции!

Проект каркасно-щитовой бани

Работа по строительству каркасной бани начинается с подготовки проекта. Однако еще до начала составления необходимой проектной документации вы должны сделать следующее:

  • выбрать оптимальную конструкцию бани. Парилка может представлять собой отдельно стоящее здание либо же пристройку к дому или другому строению;
  • выбрать место для строительства бани;
  • определить особенности грунта на строительной площадке.

В зависимости от этого будут меняться требования к фундаменту.

Каркасные бани проекты своими руками - инструкции!

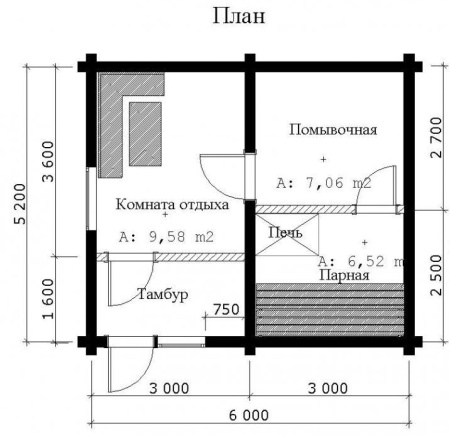

Проектирование каркасной бани

Однако в подавляющем большинстве случаев каркасные бани строят на столбчатых основаниях, т.к. такие фундаменты одинаково хорошо себя проявляют при использовании практически в любых грунтах.

Приступайте к подготовке проекта. В состав традиционной бани входит тамбурное помещение, предбанник, умывальник и непосредственно парилка. Также отметьте в проекте место установки печи (если это будет парное помещение, печку рекомендуется разместить в ближайшем к двери углу).

Каркасные бани проекты своими руками - инструкции!

Каркасная баня своими руками

В проектной документации должна отражаться информация о типе вентиляционной системы, особенностях дымохода, кровли и других значимых элементов.

Настоятельно рекомендуется заранее определить оптимальные габариты всех помещений и отразить их в чертежах. К примеру, стандартные габариты парилки составляют 240х200 см, высота потолка – 220 см. Такой баней смогут одновременно удобно пользоваться несколько человек.

Каркасные бани проекты своими руками - инструкции!

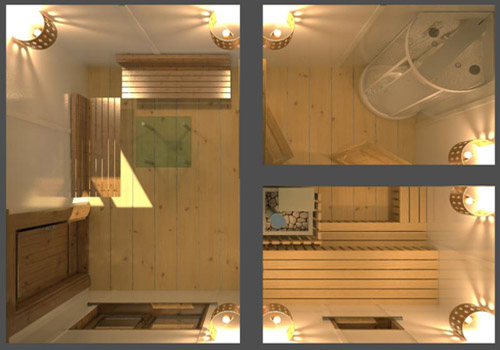

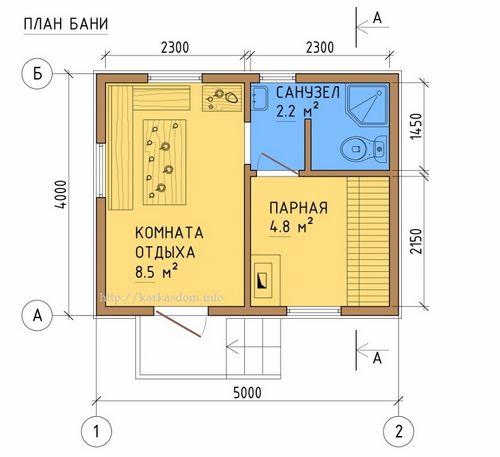

План каркасной бани 4х5м 20м/кв

При желании можете дополнять проект на свое усмотрение. К примеру, владельцы довольно часто оборудуют в своих банях комнаты отдыха и бильярдные.

Правильно составленный проект – гарантия легкого и успешного строительства. Чем более подробной и точной будет проектная документация, тем проще вам будет ориентироваться при выполнении работы. Если вы не можете самостоятельно справиться с решением каких-либо вопросов, лучше выделите деньги и закажите проект у специалистов. Лучше заплатить один раз, чем в дальнейшем тратить огромные деньги на исправление разного рода дефектов.

Каркасные бани проекты своими руками - инструкции!

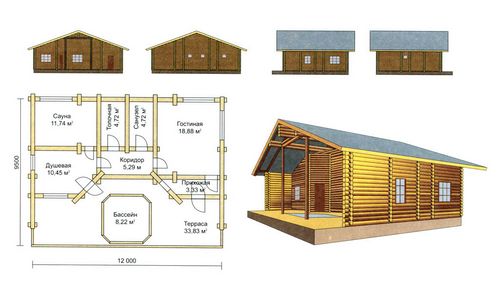

Схема-проект бани с террасой

На этапе составления проекта просчитайте нужное количество материалов. В данном отношении все индивидуально и зависит от размеров будущей бани и ее планировки. Непосредственно каркас собирается из брусков, досок для устройства обрешетки и досок для пола. Вместо дощатого настила пол можно отделать керамической плиткой. В этом моменте ориентируйтесь на свои личные предпочтения, однако в случае с баней древесина является самым предпочтительным вариантом.

Каркасные бани проекты своими руками - инструкции!

Каркасные бани своими руками

Также понадобятся защитные материалы и материал для обшивки стен.

Чаще всего стены обшиваются вагонкой. Для внешней обшивки традиционно используют вагонку из лиственницы, для внутренней – из хвойных пород.

Доски обшивки крепятся в вертикальном положении.

Каркасные бани проекты своими руками - инструкции!

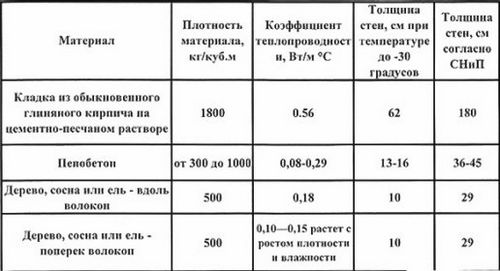

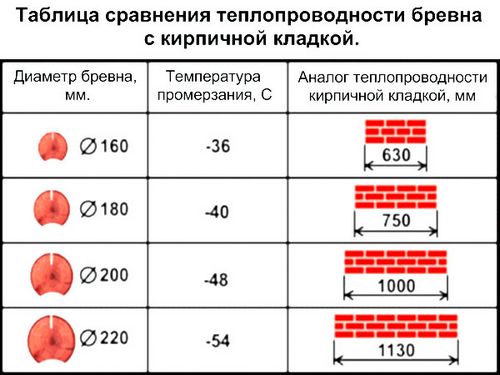

Удельная теплоемкость производимого кирпича

Что нужно знать о защитных материалах?

Строительство бани неотъемлемо связано с устройством разнообразных защитных материалов. Избыточная влага и высокая температура оказывают неблагоприятное воздействие на элементы конструкции, поэтому без использования специальных материалов не обойтись.

Для защиты от влаги используются разнообразные материалы. Чаще всего это полиэтилен, пергамин и рубероид. Пароизоляция размещается между теплоизоляционным материалом и обшивкой. От использования рубероида по возможности нужно отказываться, т.к. под воздействием высокой температуры он выделяет неприятный запах.

Отдельного внимания заслуживает вопрос теплоизоляции. При грамотном выборе и правильной укладке утеплителя будут существенно снижены потери тепла, а следовательно и затраты на обогрев бани.

Каркасные бани проекты своими руками - инструкции!

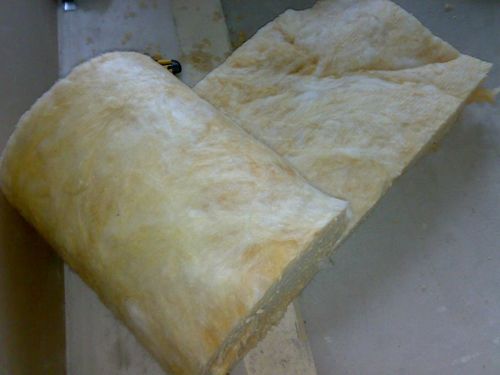

Минвата

Чаще всего для утепления каркасных бань используется минвата. Не менее популярным является стекловолокно. Возможно и применение других материалов. К примеру, потолки иногда утепляют пенопластом, а полы – керамзитом или другими засыпками.

Устройство фундамента для каркасной бани

Готовый каркас имеет небольшую массу, поэтому фундамент для бани может быть самым простым. Лучший вариант – столбчатое основание. Функцию опор в данном случае будут выполнять плиты из асбоцемента, залитые бетоном.

Каркасные бани проекты своими руками - инструкции!

Устройство фундамента для каркасной бани

Первый этап. Купите асбестоцементные трубы. Оптимальный вариант – изделия диаметром 10 см и длиной 4 м. Количество труб подбирается индивидуально. Опоры обязательно должны присутствовать под каждым углом бани. В отдельных ситуациях, к примеру, когда стены имеют большую длину, 1-2 дополнительные опоры устанавливаются и под стенами парной.

Второй этап. Подготовьте ямы диаметром 20 см и глубиной порядка 150 см. Для этой работы удобнее всего использовать бензиновый бур. При отсутствии такого инструмента используйте любые доступные средства.

Третий этап. Разрежьте трубы на 2 части одинаковой длины. Разместите полученные куски в скважинах. Засыпьте пространство вокруг труб песком. Тщательно утрамбуйте засыпку.

Четвертый этап. Приготовьте бетонный раствор. Используйте стандартную смесь из 1 части цемента, 2-3 частей песка, 4-5 частей мелкой щебенки и воды.

Пятый этап. Заполните трубы готовым бетонным раствором.

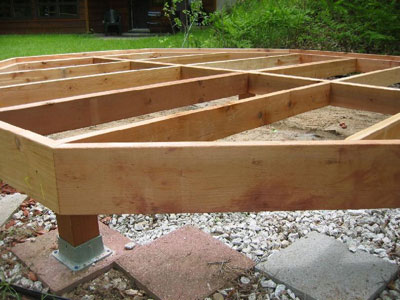

Подготовка нижней обвязки

Каркасные бани проекты своими руками - инструкции!

Каркасная баня своими руками

Нижняя обвязка собирается из обрезных досок шириной 15 см и толщиной 5 мм. Доски сбиваются друг с другом, после чего в обвязку врезаются лаги. Для изготовления лаг тоже используются доски.

Рассматриваемая конструкция требует качественной влагозащиты. Под лаги и обвязку следует уложить один из упоминавшихся ранее гидроизоляционных материалов.

Каркасные бани проекты своими руками - инструкции!

Каркасная баня

Закрепите обвязку и лаги на трубах фундамента. Для этого используйте металлические пластины. Обработайте готовую конструкцию хорошим антисептическим средством. Оно предотвратит гниение древесины и будет защищать материал от грызунов и насекомых.

Каркасные бани проекты своими руками - инструкции!

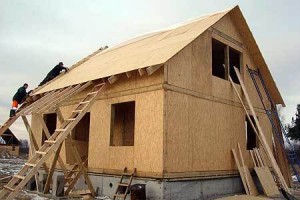

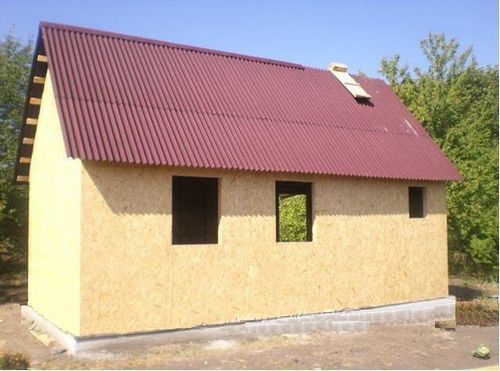

Обшивка бани ОСП

Возведение стен каркасной бани

Каркасные бани проекты своими руками - инструкции!

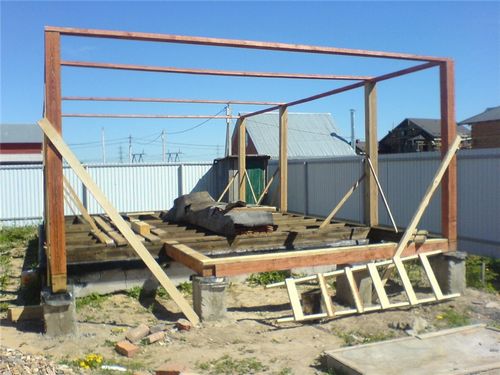

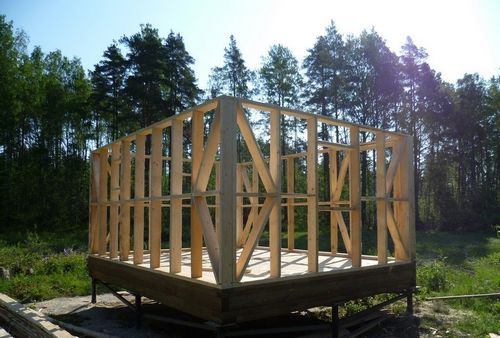

Каркасная баня своими руками

Первый этап. Разметьте место для каркасных стоек.

Второй этап. Установите пару угловых стоек.

Третий этап. Установите несколько промежуточных стоек.

Четвертый этап. Обшейте часть каркаса ОСП (ориентировано-стружечные плиты). Для фиксации обшивки используйте шурупы.

Каркасные бани проекты своими руками - инструкции!

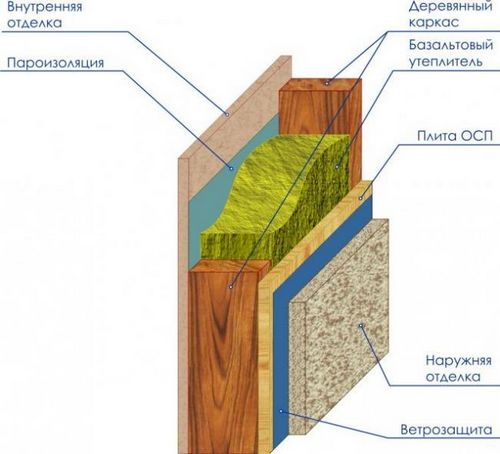

Из чего состоят стены каркасной бани

Пятый этап. Установите еще несколько промежуточных стоек и обшейте полученную часть каркаса. Повторяйте до тех пор, пока не будет получена целостная конструкция. Не забудьте оставить проемы для дверей и желаемого количества окон.

Обустройство кровельной конструкции

Каркасные бани проекты своими руками - инструкции!

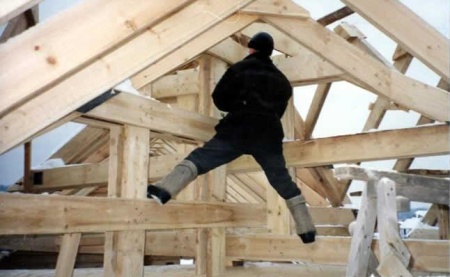

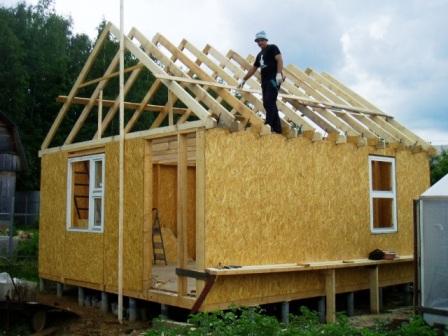

Обустройство кровельной конструкции

Изготовьте шаблон для сборки стропильных конструкций. Все элементы стропильной системы собираются внизу, на земле, и уже в готовом виде поднимаются вверх. Каждый элемент стропильной конструкции должен быть установлен над своей стойкой.

Для большего удобства можете настелить на балки временное перекрытие из обыкновенных досок.

Лучше, чтобы кровля каркасной бани была вентилируемой. Уложите между контрбрусом и стропилами ондулин или другой подходящий по свойствам материал. Обрешетку прибивайте непосредственно к брусу.

Закройте фронтоны предварительно подготовленными листами. Обычно используются уже знакомые вам ОСП.

Каркасные бани проекты своими руками - инструкции!

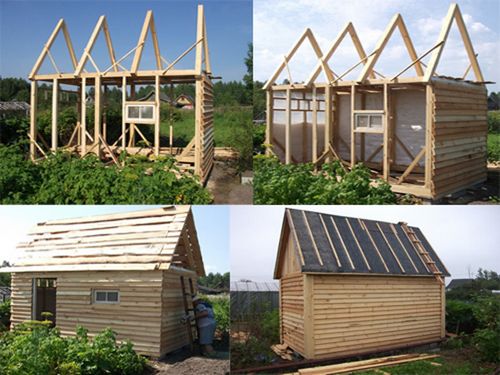

Обустройство кровельной конструкции

Каркасные бани проекты своими руками - инструкции!

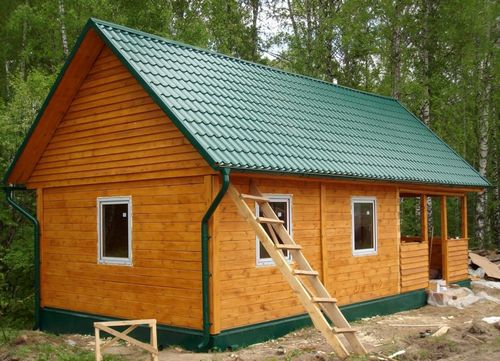

Каркасные бани

В завершении выполняется установка окон и дверей, после чего можно приступать к финишной отделке бани.

Финишная отделка

Каркасная баня должна быть не только крепкой, надежной и долговечной, но и красивой. Для придания объекту необходимых внешних качеств выполняются соответствующие отделочные работы. Снаружи стены каркасной бани рекомендуется обшить досками из древесины лиственных пород. Под обшивку уложите слой влагоизоляционного материала и утеплителя.

Каркасные бани проекты своими руками - инструкции!

Отделка бани деревом

Внутренняя обшивка бани будет обеспечивать дополнительную защиту элементов строения от неблагоприятных воздействий. Так, для сборки чернового потолка подойдут все те же ОСП. Прикрепите их к балкам перекрытий со стороны помещения. Для внутренней обшивки стен прекрасно подходит хвойная вагонка.

Сердцем любой бани является печь. Установка этого элемента должна быть выполнена в соответствии с требованиями противопожарной безопасности. Как правило, используется стандартная система, в соответствии с которой в предбаннике размещается нагревательный котел, а непосредственно в парилке обустраивается печь каменка.

Стену, разделяющую парилку и комнату отдыха, выложите из строительного кирпича.

Разделите полученную каркасную конструкцию на зоны в соответствии с предварительно подготовленным проектом. Материал для перегородок выбирайте в соответствии с условиями конкретного помещения. К примеру, бильярдную и комнату отдыха можно разделить даже обыкновенными гипсокартонными перегородками из влагостойких листов.

Те же стены, которые будут подвергаться воздействию влаги и/или высокой температуры, нужно выкладывать из более устойчивых материалов, обычно это кирпич. Обшейте перегородки вагонкой, блокхаузом или другим подобным материалом. Обшивка придаст стенам более привлекательный внешний вид.

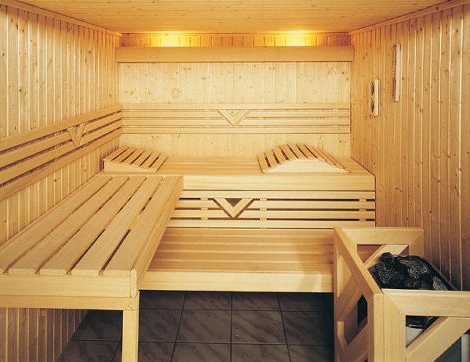

Для финишной обивки потолка лучше всего использовать вагонку из липы. Такая же древесина наилучшим образом подходит для изготовления банных полок.

Каркасные бани проекты своими руками - инструкции!

Каркасная баня – самое подходящее решение в современных условиях

Таким образом, в самостоятельном строительстве каркасной бани нет ничего сложного. Потратив сравнительно немного денег и времени, вы получите надежную, безопасную, долговечную и в целом замечательную по своим эксплуатационным свойствам конструкцию.

Удачной работы!
