Наплавляемая кровля своими руками: инструкция, порядок работ, фото, видео

Современная наплавляемая кровля имеет срок эксплуатации до 25-30 лет — нынешние материалы именно на протяжении такого промежутка времени сохраняют свои свойства. Но это — при условии грамотного монтажа каждого из слоев. Ошибки недопустимы, так как исправить их возможности нет. Придется демонтировать кусок кровли, если ошибки локальные или всю, если они глобальные. Наверное, по этой причине, многие владельцы домов предпочитают делать наплавляемую кровлю самостоятельно — сделанная своими руками она, как правило, стоит без протечек дольше.

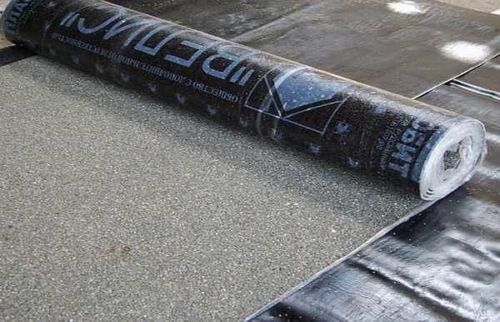

Строение материалов для наплавляемой кровли

Содержание статьи

• 1 Строение материалов для наплавляемой кровли
  • 1.1 Виды основы
  • 1.2 Виды вяжущего
  • 1.3 Назначение
  • 1.4 Защитные слои
• 2 Требования к основанию
• 3 Состав кровельного пирога
• 4 Устройство наплавляемой кровли
  • 4.1 Подготовка основания.
  • 4.2 Укладка пароизоляции
  • 4.3 Слой теплоизоляции
  • 4.4 Устройство стяжки
  • 4.5 Примыкание к вертикальным поверхностям: устройство бортиков, нахлесты
  • 4.6 Ендова и конек
• 5 Наплавляемая кровля: правила укладки материала
  • 5.1 Порядок укладки
  • 5.2 Технология наплавления

Материалы для наплавляемой кровли имеют многослойное строение. На основу с двух сторон наносится вяжущее вещество, а на него накладывают защитное покрытие. Все эти слои имеют несколько вариантов. Их комбинации и дают различные свойства и характеристики.

Строение материалов для наплавляемой кровли

Виды основы

Значительную часть свойств материала задает основа, на которую наносится вяжущее. Если она может растягиваться, то и материал для наплавляемой кровли тоже до определенной степени может изменять свои размеры, если она деформаций не переносит, то и материал рвется. Есть следующие основы для наплавляемой кровли:

• Кровельный картон. Достаточно прочное и недорогое основание, популярное благодаря своей невысокой цене. На основе кровельного картона делают все сорта рубероида. Потому при маркировке в первой позиции ставят букву «Р», которая обозначает этот материал. Это неплохой выбор для устройства временной кровли — срок эксплуатации рубероида — до 5 лет. Но область применения рубероида довольно ограничена — он начинает лопаться и крошиться при температуре выше +40°C и меньше -20°C. И это — его основной минус.
• Асбестовая бумага. На такой основе сделан Гидроизол. Он используется в основном в подкладочном слое кровельного пирога в качестве гидроизоляционной прослойки. Имеет невысокую цену, но и срок его эксплуатации — до 5 лет.

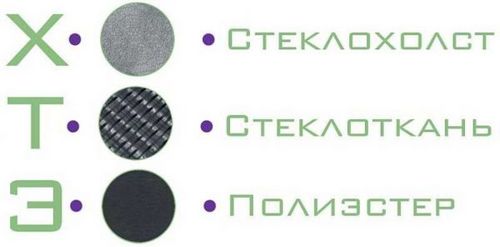

  Обозначение основных материалов

• Стеклокань. Прочная основа, которую непросто порвать. Материалы на основе стеклоткани при подвижках кровли могут оторваться от поверхности, но рвутся редко. Маркируется буквой «С» (в первой позиции обозначения).
• Стеклохолст. Нетканый материал, имеет среднюю прочность, подходит для стабильных оснований, на которых подвижки маловероятны. Стеклохолст в маркировке отображается буквой «Х».
• Полиэстер,  Прочная и эластичная ткань. Наплавляемые материалы на основе полиэстера могут растягиваться на 30% от своего первоначального размера без нарушения целостности. Обозначается буквой «Э» на первой позиции в обозначении.

Самые прочные материалы делают на основе полиэстера. Производители говорят о том, что данные материалы сохраняют свои свойства на протяжении 25-30 лет. Столько могут эксплуатироваться наплавляемые кровли без ремонта, правда, при правильном монтаже. Недостаток наплавляемых материалов на основе полиэстера — высокая цена на момент устройства. Зато можно сэкономить на ремонте и замене.

Виды вяжущего

Вяжущее также определяет набор свойств материала для наплавляемой кровли, но сказывается больше не на прочности, а на гидроизоляционных свойствах и стойкости к атмосферным воздействиям. Также этот слой отвечает за степень сцепления (адгезии) с основанием или нижележащим слоем. Есть следующие типы вяжущих:

• Битумные.
• На основе дегтя.
• Битумно-дегтевые.
• Резино-битумные.
• Резино-полимерные.
• Полимерные.


  Характеристики наплавляемых материалов для кровли завит от типа вяжущего

Лучшие характеристики у резино-битумных и битумно-полимерных составов. Они имеют широкий диапазон температур, при которых могут эксплуатироваться. При подборе материалов для наплавляемой кровли обязательно обращайте внимание на этот параметр, ведь часть хорошо переносит высокие температуры (до +150°), а часть — низкие (до -50°C). И перепутать их никак нельзя.

Назначение

Наплавляемая кровля, как правило, многослойная, а материалы для разных слоев должны иметь различные характеристики. Те, что внизу, должны обеспечивать гидроизоляцию, шумопоглощение, по возможности иметь теплоизоляционные свойства. Эти материалы называются подкладочными и при маркировке она обозначаются буквой «П» на третей позиции в маркировке.

Наплавляемые материалы для верхнего слоя кровли должны дополнительно иметь высокую стойкость поверхности к механическим повреждениям и погодным воздействиям. Эти материалы называют «кровельными» и в аббревиатуре обозначаются буквой «К» на третей позиции.

Защитные слои

Так как вяжущее в наплавляемых материалах липкое, его необходимо чем-то закрывать. Делают это при помощи каменной крошки различного размера или полиэтиленовой пленки. Иногда в качестве защитного слоя используется фольга (Фольгоизол). Такие материалы применяют в странах с жарким климатом. Нужна фольга для понижения температуры — нижние слои нагреваются на 15-20° C меньше, чем при использовании обычных материалов.

Каменная крошка (посыпка) бывает:

• Пылевидная (П) и мелкозернистая (М). Используется для предотвращения слипания слоев в рулоне.
• Крупнозернистая (К) или чешуйчато-слюдяная (Ч). Используется на кровельных материалах с лицевой стороны для защиты от механических воздействий и защиты от влияний погоды. Кроме этих задач выполняет еще и декоративные функции — крошку окрашивают в разные цвета.


  Если поверхность присыпана крупнозернистой крошкой — это кровельный (финишный) слой

Так как тип защитного покрытия оказывает значительное влияние на характеристики и область применения материалов (мелкозернистая и пылевидная с двух сторон наносятся на подкладочные материалы), то их обозначение также есть в маркировке — это вторая буква.

Это вкратце все характеристики, которые требуется знать при выборе наплавляемого материала. Перед покупкой обязательно прочитайте описание, изучите область применения и технические характеристики.

Технология укладки мягкой кровли без наплавления описана тут.

Требования к основанию

Наплавляемую рулонную кровлю чаще всего делают по железобетонному основанию, стыки между плитами должны быть заделаны раствором марки М150 и выше. Также основаниями могут быть:

• Жесткие плиты из минеральной ваты (предел прочности не менее 0,06 МПа. Если наплавляется кровля непосредственно на них, предварительно поверхность обрабатывается горячей кровельной мастикой с расходом не менее 1,5 кг/м2.
• Теплоизоляция из монолитного легкого бетона с заполнителями типа перлита, вермикулита. Стяжка из цементно-песчаного раствора марки не менее М150.
• Экструдированный пенополистирол.


  Основанием под наплавляемую кровлю могут быть жесткие маты минеральной ваты или пенополистирол высокой плотности

• Основа из асфальта, прочностью на сжатие не менее 0,8 МПа.
• Сборные стяжки из плоских асбоцементных и стекломагниевых листов, ЦСП (цементно-стружечных плит). Минимальная толщина плит 8 мм, укладываются они в 2 слоя с разбежкой швов. Один шов от другого разнесен не менее чем на 50 см. Крепление слоев между собой — в центре и по периметру, тип крепежа — заклепочный, возможно использование саморезов. При креплении на саморезы необходимо предварительное засверливание отверстий, диаметр которых на 1-2 мм меньше диаметра крепежа. На один лист 300*150 см устанавливается не менее 14 крепежных элементов.
• Засыпка из перлита и керамзита, поверх которой устраивается цементно-песчаная стяжка толщиной не менее 50 мм. Стяжка обязательно должна быть армирована дорожной металлической сеткой.

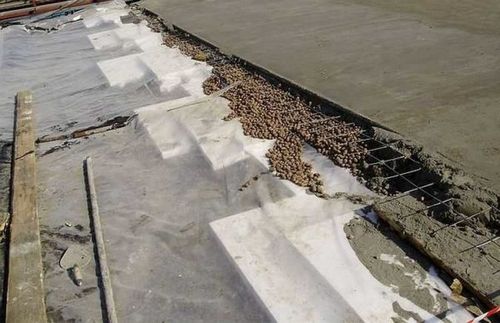

  Один из способов формирования уклона — керамзитовая засыпка

Если наплавляемая кровля — плоская, необходимо сформировать уклон в сторону водостока или воронкам водосбора не менее 1,7%. Делают обычно это при помощи утеплителя. Производители рулонных наплавляемых материалов выпускают плиты утепления с заданным уклоном. Их просто укладывают, соблюдая направление.

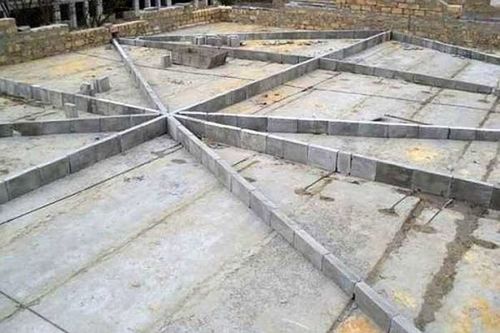

Еще один способ сформировать уклон — выставить направляющие перед заливкой стяжки и по ним ровнять бетон

Устройство кровли из битумной черепицы найдете тут.

Состав кровельного пирога

При устройстве скатной или плоской наплавляемой кровли пирог бывает одинаковым — с утеплением или без, но в нем обязательно есть пароизоляционный слой. Материал для пароизоляции подбирают под используемое кровельное покрытие, так же как и выбирают под него подкладочный ковер. Все дело в совместимости качеств и характеристик, потому желательно на кровле использовать все элементы одного производителя. У солидных кампаний даже есть специальные таблицы, по которым можно подобрать требуемый пирог. Один из самых известных в России производителей  — фирма Технониколь, их таблица и приведена ниже.

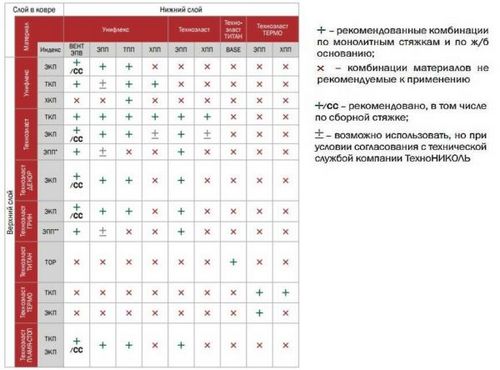

Совместимость материалов при устройстве новой наплавляемой кровли

Пароизоляция защищает вышележащие слои утеплителя от насыщения влагой, что особенно важно при использовании в качестве утеплителя каменной ваты. Она боится намокания. При повышении влажности сильно снижаются ее теплоизолирующие свойства, а если она замерзнет в мокром состоянии, то при разморозке просто рассыпется в труху и ваша крыша станет холодной. Потому при укладке пароизоляции особое внимание уделяют герметичности стыков, правильной разделке проходов.

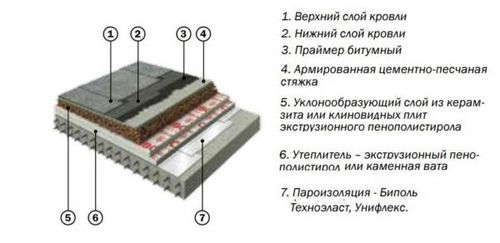

Кровельный пирог утепленной плоской крыши с наплавляемой кровлей

При утеплении плоской кровли надо помнить о необходимости создания уклона в сторону стока или приемных воронок (не менее 1.5%). Такой же уклон сохраняется и при заливке стяжки. Ее минимальная толщина 5 см, марка бетона — не ниже М150. Набравшая прочность стяжка (не менее 28 дней с момента заливки) промазывается битумным праймером, который обеспечивает нормальное сцепление кровельного пирога со стяжкой.

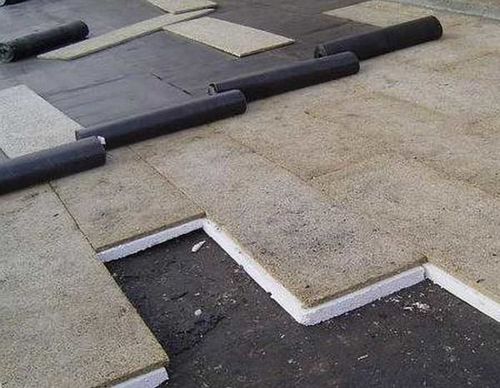

По жестким плитам из каменной ваты допускается наплавление материалов без укладки стяжки. Тогда праймером промазывается поверхность утеплителя, а сверху монтируются слои наплавляемой кровли.

Но не всегда необходимо крышу утеплять. В этом случае слоев меньше (см фото).

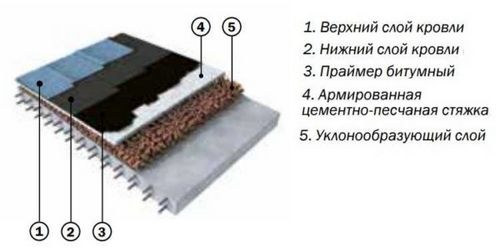

Плоская наплавляемая кровля без утепления

При устройстве скатных кыш или сборной стяжке (из плит и листов) кровельный пирог будет таким же, только пароизоляционный слой набивается со стороны помещения, утеплитель закладывается между лаг, а сверху на лаги крепят листы сборной стяжки (толщина листов не менее 8 мм, укладка в два слоя с разбежкой швов).

Устройство наплавляемой кровли

Наплавляемая кровля будет служить долго, если ее слои будут уложены по всем правилам. Работы довольно много, расположены в статье они в порядке очередности.

Подготовка основания.

• С поверхности крыши удаляется весь мусор и пыль.
• Ржавчину и другие нежирные пятна удаляют при помощи абразивов.
• Если есть жирные пятна, удаляют часть раствора, выравнивая образовавшееся при этом углубление заплатами из цементно-песчаного раствора.
• Если поверхность относительно ровная (перепад не более 5 мм/кв. м вдоль уклона кровли и 10 мм/кв.м в поперечном направлении), цементно-песчаным раствором заделываются трещины и выбоины. Если плита перекрытия неровная, ее заливают выравнивающей стяжкой. Для заливки используется бетон марки не ниже М150, минимальная толщина стяжки — 30 мм.


  Трещины для начала расширяем, затем заполняем раствором

• Вертикальные поверхности должны быть оштукатурены или обшиты плитами ЦСП, плоскими асбестовыми листами. Если в них есть трещины и щели, их заделывают герметиком или цементно-песчаным раствором.
• Перед началом укладки поверхность крыши и вертикальных поверхностей обработать битумным праймером (грунтовочный состав).

В местах примыкания крыш к вертикальным поверхностям заводить наплавляемые кровельные материалы на высоту не менее 10-15 см (если нет специальных рекомендаций). В местах примыкания наплавляемой кровли к стенам отапливаемых помещений (трубы дымохода и вентканалы в том числе) заход на вертикальную стену должен быть не менее 25 см. Это необходимо чтобы в кровельном пироге не образовывался конденсат.

Укладка пароизоляции

Битумный наплавляемый пароизоляционный материал можно укладывать методом наплавления а можно уложить свободно, но обязательно сплавить все стыки.

• Материал раскатывают по кровле так, чтобы боковые нахлесты оставляли 80-100 мм, торцевые (места стыков двух рулонов в одной полосе) — не менее 150 мм.

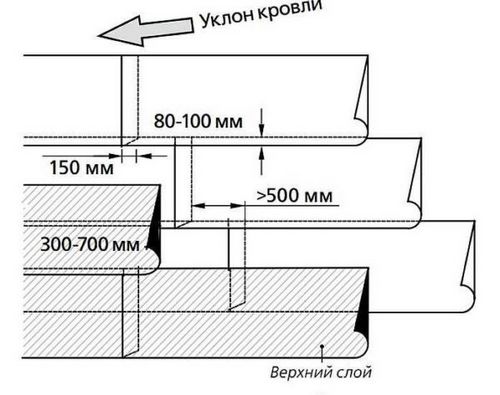

  Правила укладки рулонов наплавляемой кровли

• Торцевые нахлесты на соседних полосах должны быть разнесены не менее чем на 500 мм.
• При устройстве утепленной наплавляемой кровли пароизоляция заводится на стену выше слоя теплоизоляции на 10 см.
• Места примыкания к вертикальным поверхностям усиливаются дополнительным подкладочным слоем он заводится на сену на 250 мм и столько 100 мм должно лежать на кровле.

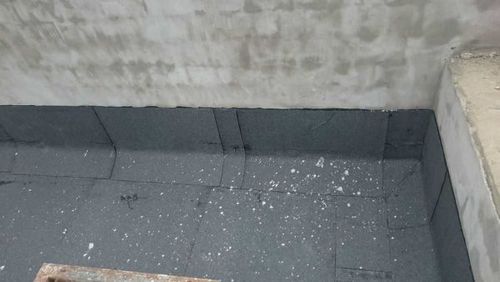

  После укладки пароизоляции

Слой теплоизоляции

Укладка теплоизоляции производится на готовый пароизоляционный слой. Поверхность должны быть абсолютно сухой и чистой. Правила такие:

• Плиты укладываются без зазора, плотно подгоняются друг к другу. Если образуются щели большее 5 мм, они заполняются полосами теплоизоляционного материала.
• При укладке двух слов швы укладываются вразбежку.
• Чтобы не повредить уложенный утеплитель, на его поверхности делают дорожки из плитного материала (фанеры, ОСП и т.п.).
• Крепятся они специальными остро отточенными саморезами с пластиковыми шляпками вместо зонтиков.

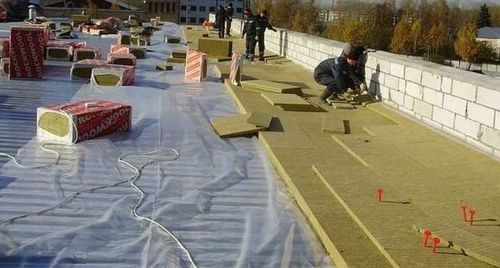

  Укладка теплоизоляции в несколько слоев происходит со смещением швов

• При помощи теплоизоляции формируется уклон в сторону стока.

Устройство стяжки

Поверх утеплителя заливается стяжка. При использовании жестких плит из минеральной ваты (жесткость на сжатие не менее 0,06 МПа) наплавляемая кровля может быть сделана непосредственно по утеплителю, без устройства стяжки. Но для большей надежности лучше этот этап не пропускать. Порядок работ такой:

• На минеральную вату или пенополистирол укладывается разделительный слой — рубероид или пергамин.
• Кладется металлическая сетка из проволоки не менее 3 мм толщины с шагом 150*150 мм.
• Фрагменты сетки укладываются с перехлестом не менее чем на одну клетку (150 мм). В местах нахлеста они связываются вязальной проволокой с шагом 300 мм.

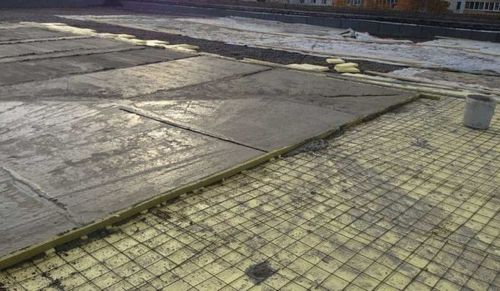

  Устройство стяжки под кровлю из наплавляемых материалов

• Устанавливаются направляющие рейки с учетом формирования уклона.
• Между рейками заливается бетон. Его разравнивают правилом, опирая его на рейки.
• Через двое суток после заливки рейки удаляют, образовавшиеся пустоты заполняют цементно-песчаным раствором.

Стяжку оставляют набирать прочность. Это занимает в среднем 28 суток. Для сохранения требуемого уровня влажности, сразу после укладки, стяжку закрывают полиэтиленовой пленкой, брезентом, мешковиной. На протяжении первой недели поверхность периодически смачивают: при высокой температуре несколько раз в сутки, при невысокой — один.

Набравший прочность бетон обрабатывают праймером (и парапет тоже), дождаться пока он высохнет (время зависит от марки и погоды). Наплавление кровельного материала по не высохшему грунтовочному слою запрещено.

Примыкание к вертикальным поверхностям: устройство бортиков, нахлесты

В местах примыкания кровли к вертикальным поверхностям для обеспечения герметичности рекомендуют делать бортик с углом 45°. Сделать его можно:

• при помощи цементно-песчаного раствора (марка М 150, размеры 100*100 мм)
• установив специальные галтели, которые выпускаются теми же кампаниями, которые производят материалы для наплавляемой кровли.

Галтели устанавливаются на битумную мастику, бортик из раствора после схватывания цемента промазывается праймером.

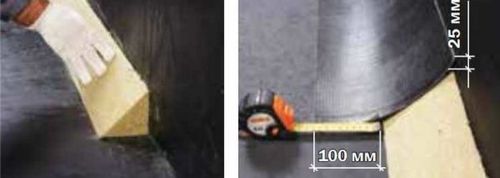

Устройство бортиков на наплавляемой крыше

Бортики закрываются дополнительным слоем подкладочного ковра типа Техноэласт ЭПП. От рулона отрезают полосу такой ширины, чтобы не менее 100 мм материала оставалось на основании кровли и не менее 25 мм заводилось на вертикальную поверхность. Боковой нахлест полос — не менее 80 мм. Разложенный по периметру материал дополнительного ковра на бортики наплавляется по всей ширине.

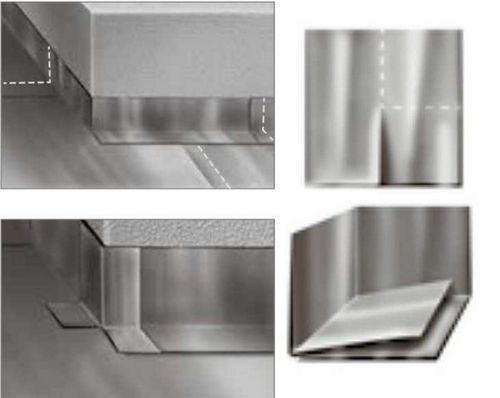

Обработка углов наплавляемой кровля — внешних и внутренних

При укладке следующих слоев (подкладного и кровельного) также сначала наплавляют подкладочный слой, потом настилают и наплавляют основной ковер, доводя его выше бортика на 80 мм. Ширина полосы дополнительного ковра зависит от слоя.

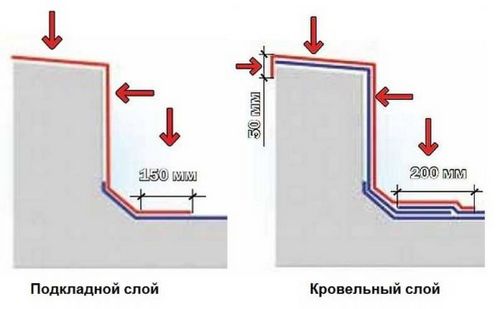

Примыкание наплавляемой кровли к вертикальным поверхностям

Ендова и конек

Если устраивается скатная наплавляемая кровля, в месте перегиба кровли — на коньке укладывается дополнительный подкладочный слой. Его ширина — 250 мм с каждой стороны. На сложных крышах в местах ендов подкладочный слой должен быть не менее 500 мм с обоих сторон от перегиба.

Укладка материала в ендове (снизу еще уложен дополнительный слой

При укладке на коньке стыки полотен располагают против направления господствующих ветров. Перехлест полотнищ — не менее 80 мм, стыки обязательно сплавляются. В ендове, если это возможно, подкладной ковер укладывают единым куском. Если длины рулона не хватает, раскатку начинают снизу, продвигаясь вверх. Место стыка также обязательно заплавляется.

Наплавляемая кровля: правила укладки материала

В первую очередь надо определиться с направлением, в котором будут раскатываться рулоны. На плоских крышах это делают вдоль длинной стороны крыши. На крышах с уклоном направление зависит от величины угла:

• менее 15° — раскатывается поперек уклона (вдоль ската);
• более 15° — вдоль уклона.

Обратите внимание! Укладка разных слоев в перпендикулярном направлении неприемлема. Все слои наплавляемых материалов для крыши укладываются в одном направлении.

При наличии нескольких слоев, продольные швы слоев смещаются не менее чем на 300 мм. При укладке также обеспечиваются стандартные нахлесты: боковые — 80-100 мм, торцевые 150 мм.

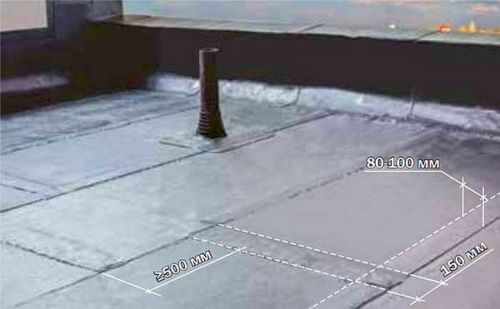

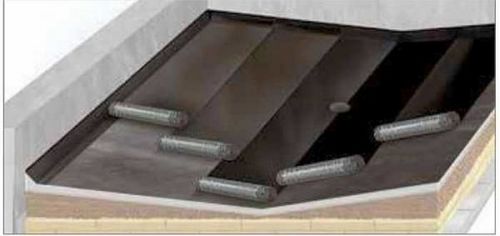

Смещение полотнищ при устройстве наплавляемой кровли

Порядок укладки

Начинают монтаж материалов наплавляемой кровли с самого низкого места. Предварительно рулон полностью раскатывают, обеспечивая заходы на вертикальные поверхности (парапеты, трубы и т.д.). Раскатать надо без волн. Чтобы материал не смещался, при раскатке одну сторону прижимают чем-то тяжелым (можно поставить помощника). На уложенном рулоне отмечают длину, лишнее отрезают.

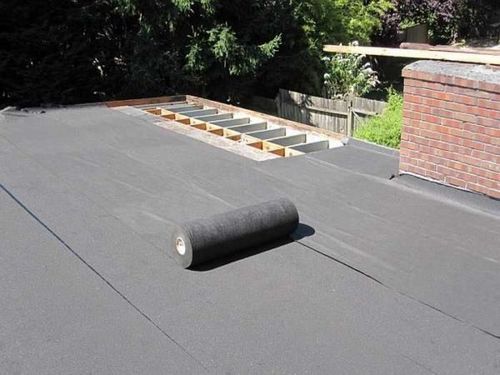

Предварительно рулоны «примеряют»

На плоских крышах рулон скатывают от краев к центру. Для удобства можно использовать железную трубу. При уклоне более 8%, такой вариант не проходит. В этом случае наплавление начинают сверху, двигаясь вниз. Кусок длиной 1,5-2 метра оставляют не наплавленным. Его обрабатывают после того, как приклеен весь кусок.

Чтобы при раскатке рулонов было меньше волн, за пару дней до начала монтажа их ставят «торчком». ТАк они принимают круглую форму, материал затем ложится ровно.

Технология наплавления

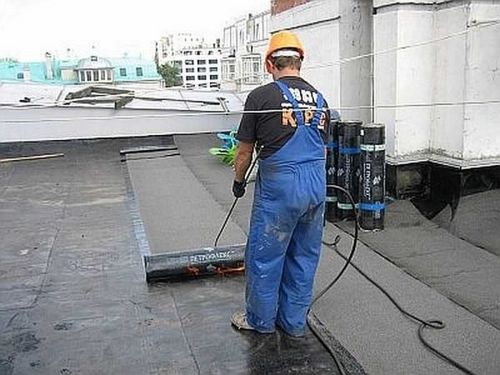

Независимо от того, как скатан материал, наплавляют его раскатывая «на себя». Так можно проконтролировать степень нагрева битумного слоя: все картина у вас перед глазами. Если толкать рулон «от себя», качество кровельного покрытия будет очень низким и крыша быстро протечет.

Раскатывать надо «на себя»

Движения горелки плавные и равномерные. При укладке места нахлеста прогреваются дополнительно. В этом случае движется горелка по траектории в виде буквы «Г». Горелку располагают так, чтобы одновременно нагревалась и основа кровли, и вяжущее на поверхности рулона. При правильном нагреве перед рулоном образуется небольшой валик из расплавленного битума.

При наплавлении необходимо следить чтобы битум растапливался равномерно, не было «холодных» зон или зон локального перегрева. Некоторые производители (Технониколь) на нижнюю сторону наплавляемых материалов для кровли наносят рисунок. По нему легче контролировать степень нагрева битума — как только рисунок «поплывет», можно раскатывать рулон и двигаться дальше. Если битум разогрет правильно, он вытекает по краям рулона, оставляя полосу размером около 25 мм. То есть, по краю получается ровный шов темного цвета.

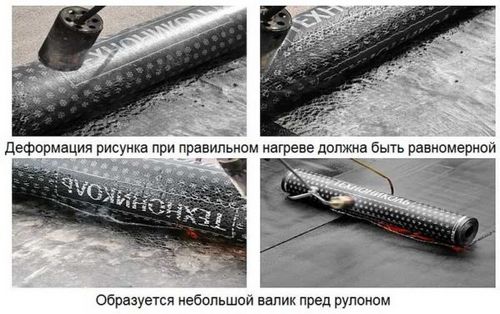

Как контролировать степень нагрева наплавляемого материала для кровли

Обратите внимание! Ходить по только наплавленной кровле нельзя. Посыпка втаптывается в горячий битум, что ухудшает его внешний вид и защитные свойства.

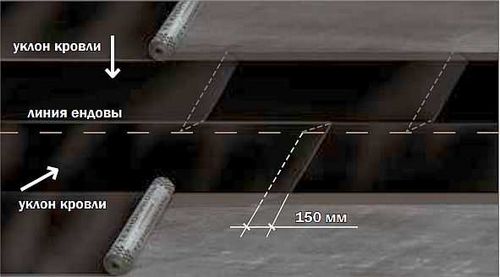

При укладке наплавляемой кровли в пониженных участках, уголки рулонов в стыках подрезают на 45°. Это задает правильное направление движению воды.

Укладка наплавляемого материала в пониженных участках (ендовах)

Иногда при укладке финишного слоя наплавляемой кровли возникает необходимость наплавлять материал поверх крупнозернистой или чешуйчатой посыпки. Если просто нагреть материал и приклеить на посыпку, велика вероятность образования протечки. В этом случае надо предварительно разогреть поверхность материала с посыпкой, утопить ее при помощи шпателя в битум. После этого уже можно повторно разогревать и клеить.
